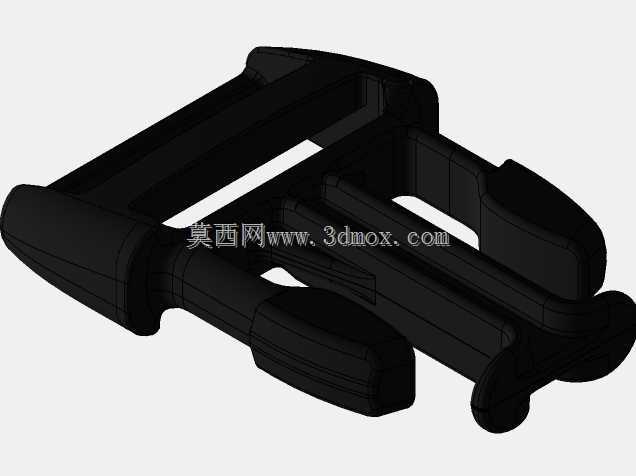

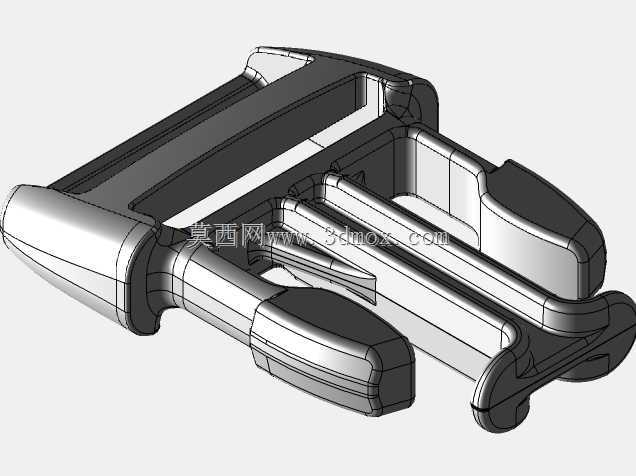

19mm带宽适配塑料快拆插扣结构设计

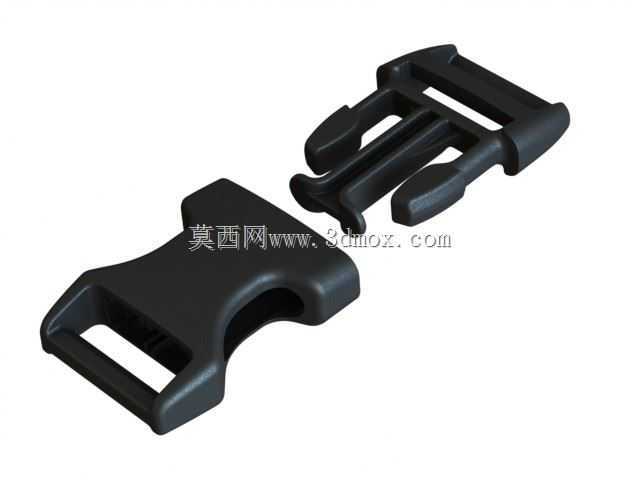

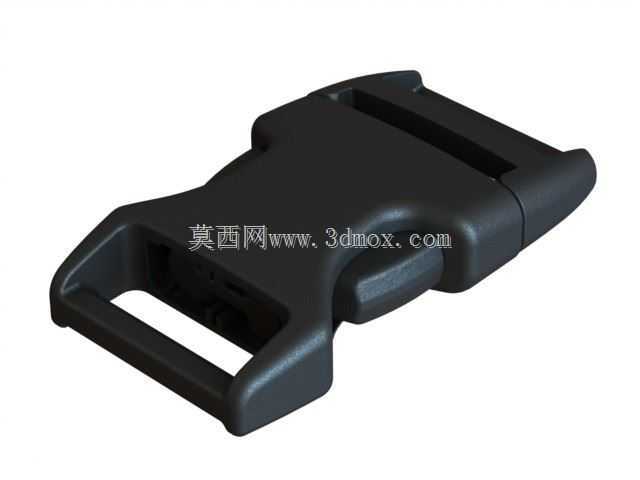

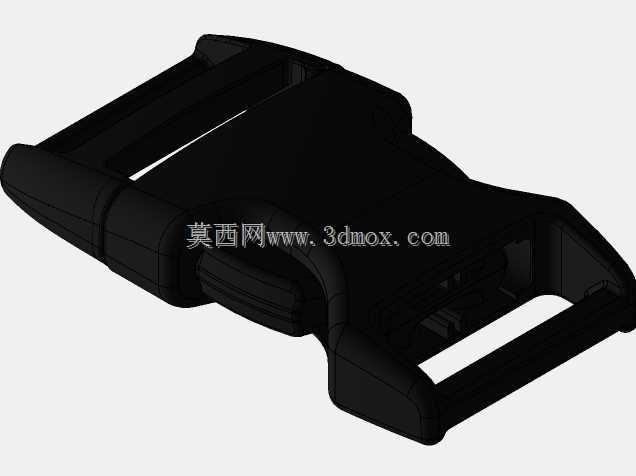

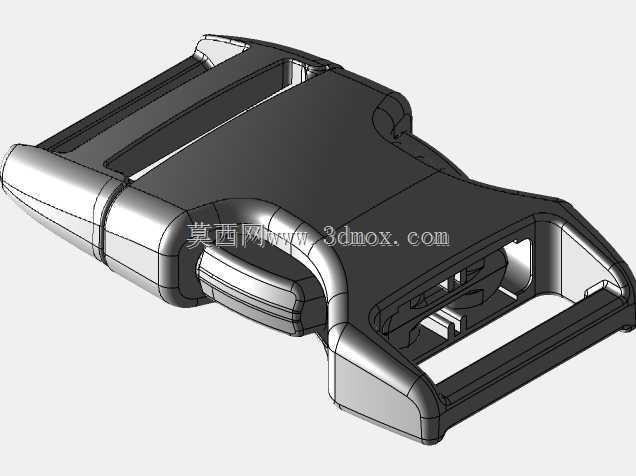

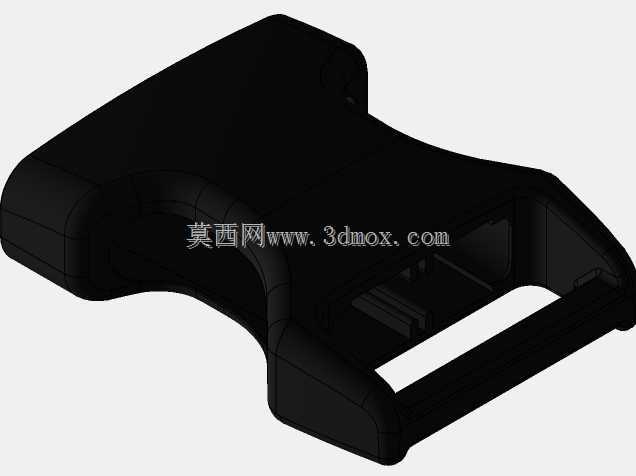

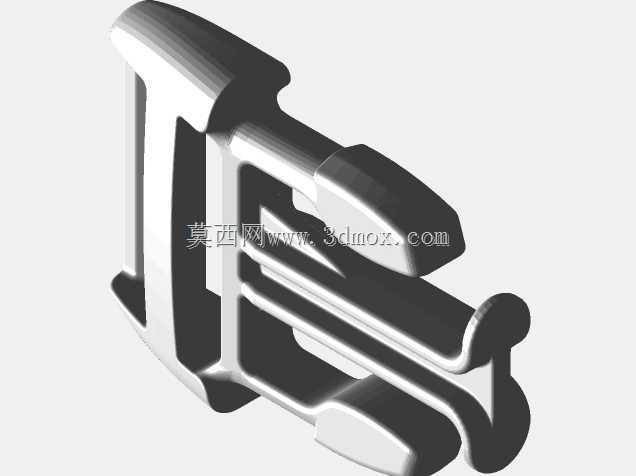

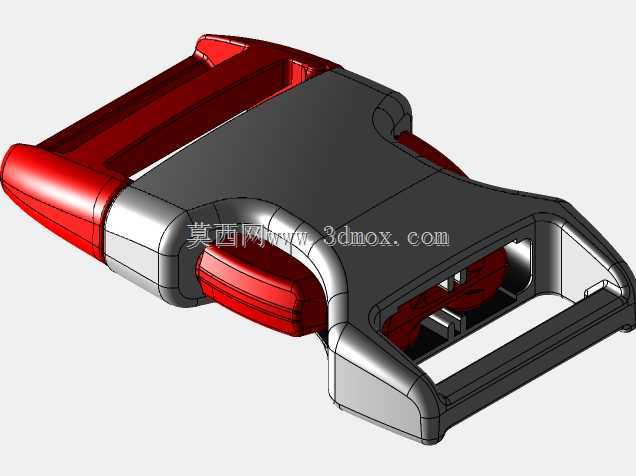

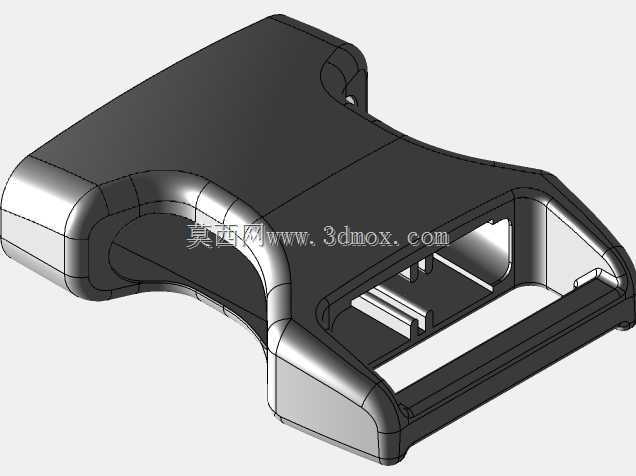

这款快拆插扣是面向箱包、户外装备、穿戴护具领域设计的连接锁紧配件，核心适配宽度为19mm的织带、皮带类带状连接件，在日常双肩背包、户外登山包束带、运动护具固定带、宠物牵引胸背带、工装腰带等场景中承担快速连接与松脱的核心功能，是轻量化带状紧固系统里的核心连接部件。从功能特性来看，该插扣采用公母对插的经典锁紧结构，公扣两侧设置弹性悬臂卡爪，插入母扣腔体时卡爪会受腔体内壁挤压向内收拢，待到达预设锁紧位置后卡爪自动弹开卡入母扣两侧的限位卡槽，实现可靠的轴向锁止，可承受织带额定拉力下的拉扯载荷，不会出现意外脱开的情况；需要解锁时，只需同时按压公扣两侧外露的按压翼面，即可带动卡爪向内收拢脱离限位卡槽，顺畅将公扣从母扣中拔出，整个解锁动作单手即可完成，操作反馈清晰，无需额外工具辅助，兼顾连接可靠性与操作便捷性。从设计思路来看，整体结构充分考虑了注塑成型的工艺特性，所有壁厚保持均匀过渡，避免出现壁厚突变导致的缩痕、翘曲等成型缺陷，边角位置全部做圆弧过渡处理，既能够提升使用时的触感，避免尖锐边角划伤织带或者使用者皮肤，也能减少注塑过程中的应力集中问题，提升零件的结构强度。公扣与母扣的尾端都设置了贯通的织带穿槽，穿槽的内部尺寸严格匹配19mm宽度织带的厚度范围，织带穿入后可通过缝线、铆钉或者织带自身折返缝合的方式实现与扣件的牢固固定，安装时无需额外的转接配件，穿装操作简单便捷。外形方面整体采用流畅的曲面造型，没有突兀的外凸结构，安装在织带上后不会出现硌压皮肤或者勾挂外物的情况，整体结构紧凑，锁紧状态下公母扣贴合紧密，没有多余的晃动间隙，长期使用也不会出现松旷的问题。该结构经过实际打印验证，锁紧与解锁动作顺畅，卡接力度适中，既不会因为卡接过紧导致解锁费力，也不会因为卡接力不足导致受拉时意外脱开，完全能够满足日常使用场景下的连接紧固需求，适配各类采用19mm宽度织带的产品的连接设计需求。
