19毫米规格塑料快拆背包扣三维设计

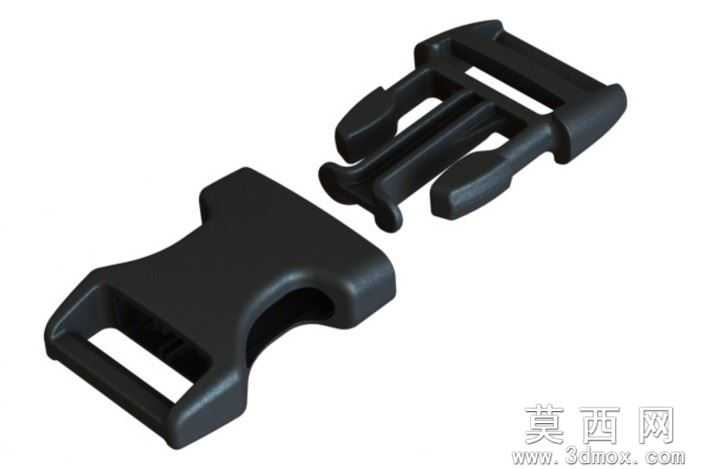

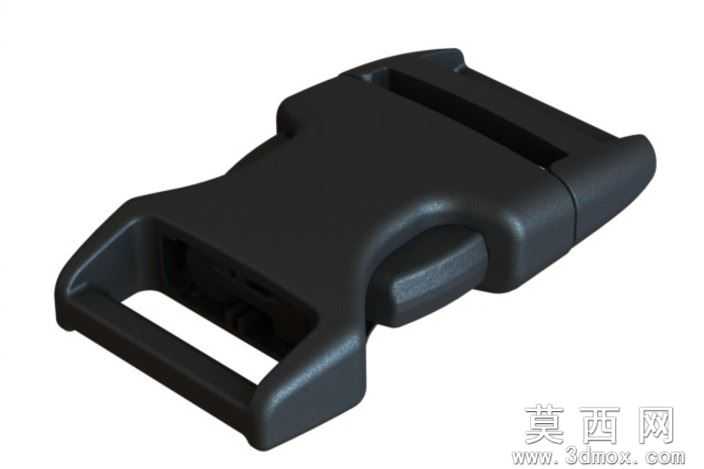

本模型为适配19毫米宽织带的塑料快拆背包扣，建模阶段以实际使用的快拆扣件实物为测绘基准，在SolidWorks2011环境中完成全参数化建模，首先绘制公扣、母扣的主体轮廓草图，通过拉伸、拔模、倒圆角等基础特征构建主体基体，针对公扣两侧的弹性锁舌结构，采用薄壁特征加筋位设计还原注塑件的壁厚均匀性要求，母扣的锁合卡槽位置严格匹配公扣锁舌的开合行程，预留0.2mm的装配间隙保证插拔顺畅，同时对织带穿入孔做圆角过渡处理，避免使用过程中割伤织带。参数设计上严格遵循19毫米织带的适配标准，穿带槽内宽设置为19.5mm，公母扣锁合后的整体厚度控制在8mm，锁舌的弹性变形量设计为1.5mm，既保证锁合后的连接强度，又能实现单手按压即可快速解锁的操作手感，所有拔模角度统一设置为1.5度，完全符合注塑模具的生产开模要求。渲染材质方面采用哑光黑色ABS塑料材质，还原常规背包扣的真实外观质感，表面添加细微的磨砂纹理效果，避免渲染效果过于塑料化失真，锁合接触面做轻微的高光处理，突出结构的拼接缝隙细节。结构原理上采用侧压式弹性锁合结构，公扣插入母扣时，两侧锁舌受母扣内壁挤压向内收缩，到位后锁舌弹入母扣两侧的卡槽完成锁止，按压两侧锁舌即可解除锁止实现快速分离，结构无额外金属配件，整体为纯塑料组装结构，依靠塑料本身的弹性实现锁合功能，可靠性高且生产成本低。软件兼容方面，模型除原生SolidWorks2011格式外，还导出了STEP、IGES通用三维格式，可兼容UG、Pro/E、Catia等绝大多数三维设计软件，同时附带STL格式文件，可直接导入3D打印机进行FDM工艺打印验证，打印时采用ABS耗材即可获得与成品接近的使用强度。研发教学应用层面，该模型可作为箱包五金配件设计的教学案例，讲解注塑件的结构设计要点、弹性卡扣的参数计算方法，也可用于户外背包、战术腰带、宠物牵引带等产品的研发设计阶段，直接装配到整体产品模型中验证搭配效果，还可作为3D打印入门的练习模型，帮助初学者掌握装配体建模、工程图导出以及3D打印切片的基础操作，对于小型五金配件厂的新品开发也有直接的参考价值，可在此模型基础上修改尺寸快速衍生不同宽度规格的快拆扣产品。
