带手轮操控的齿轮传动机械结构

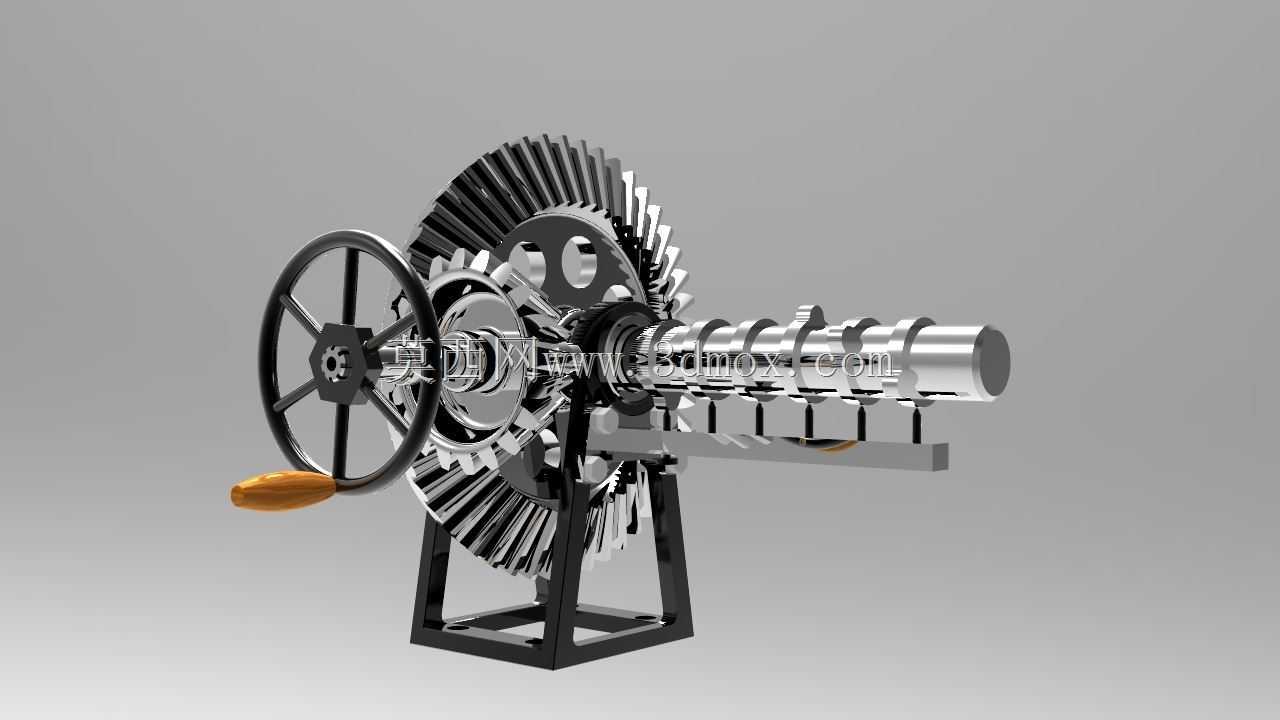

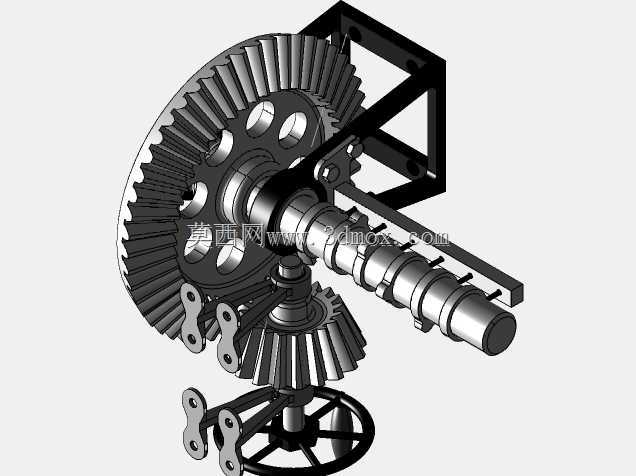

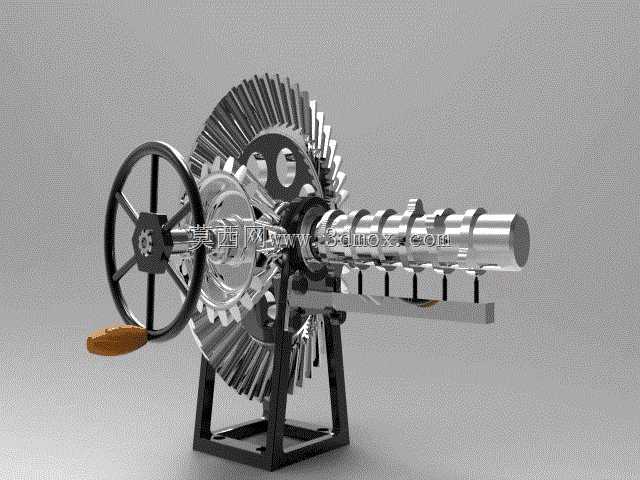

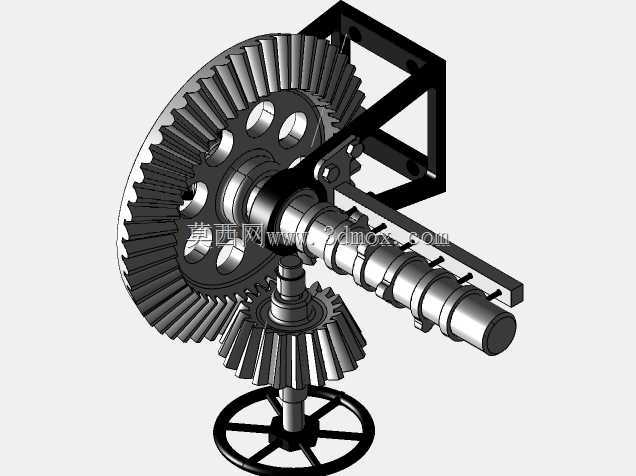

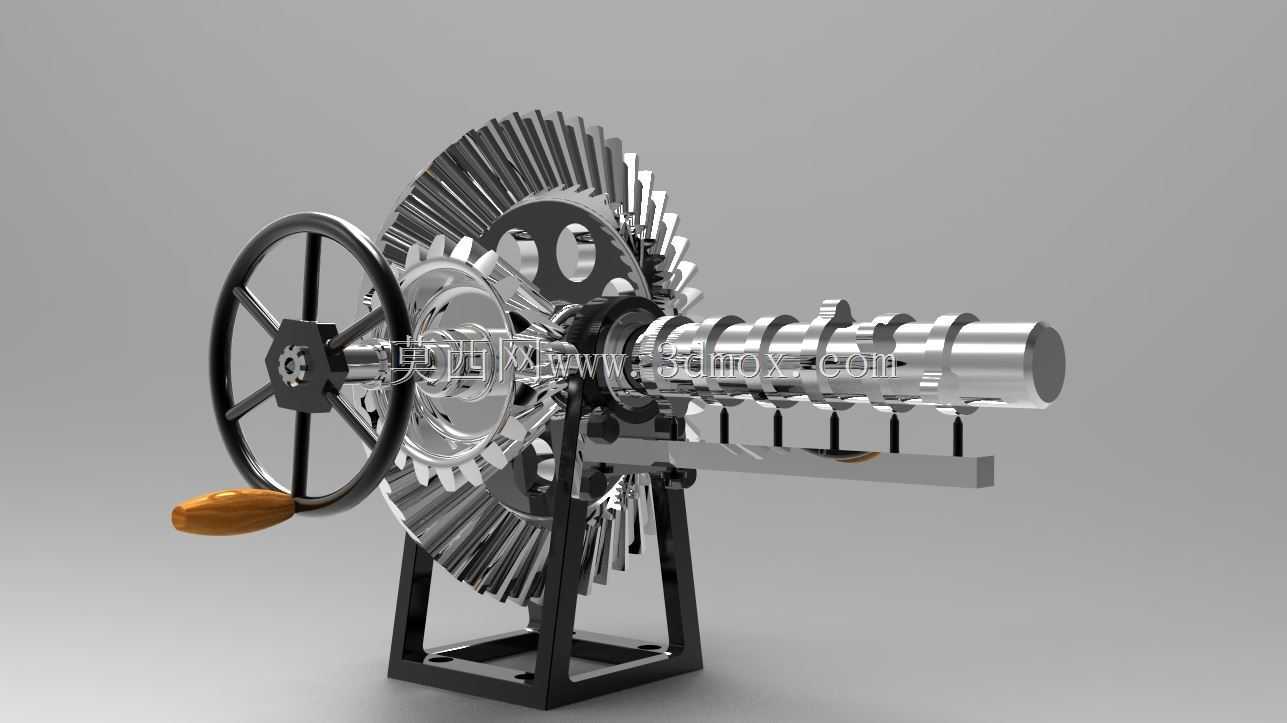

这套齿轮传动机械结构，主要面向机械原理教学演示、小型动力传递实验、文创机械装置开发等应用场景，可直观展示锥齿轮与圆柱螺杆组合传动的完整运动逻辑，帮助从业者快速理解多轴联动下的动力传递路径，也可作为定制化机械艺术装置的核心传动单元使用。从实际用途来看，该结构通过侧方手轮输入旋转动力，经大尺寸锥齿轮组完成垂直方向的动力换向，再传递至同轴布置的分段式螺杆轴，最终可驱动轴上配套的多个执行件完成同步往复或旋转动作，可适配小型物料分拣演示、工艺展品动态展示、简易传动实验台搭建等多种实际需求，无需额外加装复杂的减速组件即可实现稳定的低转速大扭矩输出。在功能特性上，整套结构采用框架式方钢支架作为承载基座，所有传动部件均采用不锈钢材质加工，锥齿轮组采用等模数等齿宽设计，啮合间隙控制在合理范围，既保证传动过程无明显卡滞，也能避免反向传动的空程误差；手轮侧加装木质摇柄，符合人工操作的施力角度，长时间摇转操作也不会产生明显的手部疲劳；螺杆轴采用分段式阶梯设计，不同轴段可适配不同规格的配套执行件，拓展性较强。设计思路上，整套结构优先遵循传动可视化原则，所有齿轮啮合部位、轴系支撑部位均未做封闭式遮挡，可清晰观察到每一级传动的运动状态，支架采用镂空式方管焊接结构，在保证整体支撑刚性的前提下尽可能降低整体自重，底部预留标准安装孔位，可直接固定在实验台或展示台面上，无需额外制作适配底座。外形尺寸与安装边界方面，整套结构横向总长度适配常规桌面摆放需求，手轮外沿到支架另一侧的最大宽度预留充足操作空间，垂直方向高度保证锥齿轮转动时不会与安装台面产生干涉，底部安装孔位采用通用孔距设计，可适配多数标准实验台的安装螺孔位置，输入端手轮的操作高度符合人体工学坐姿操作范围，输出端螺杆轴的中心高度可匹配多数配套演示组件的安装高度，无需额外调整垫高即可完成组装对接。
