双缸曲柄活塞联动齿轮传动教学演示装置

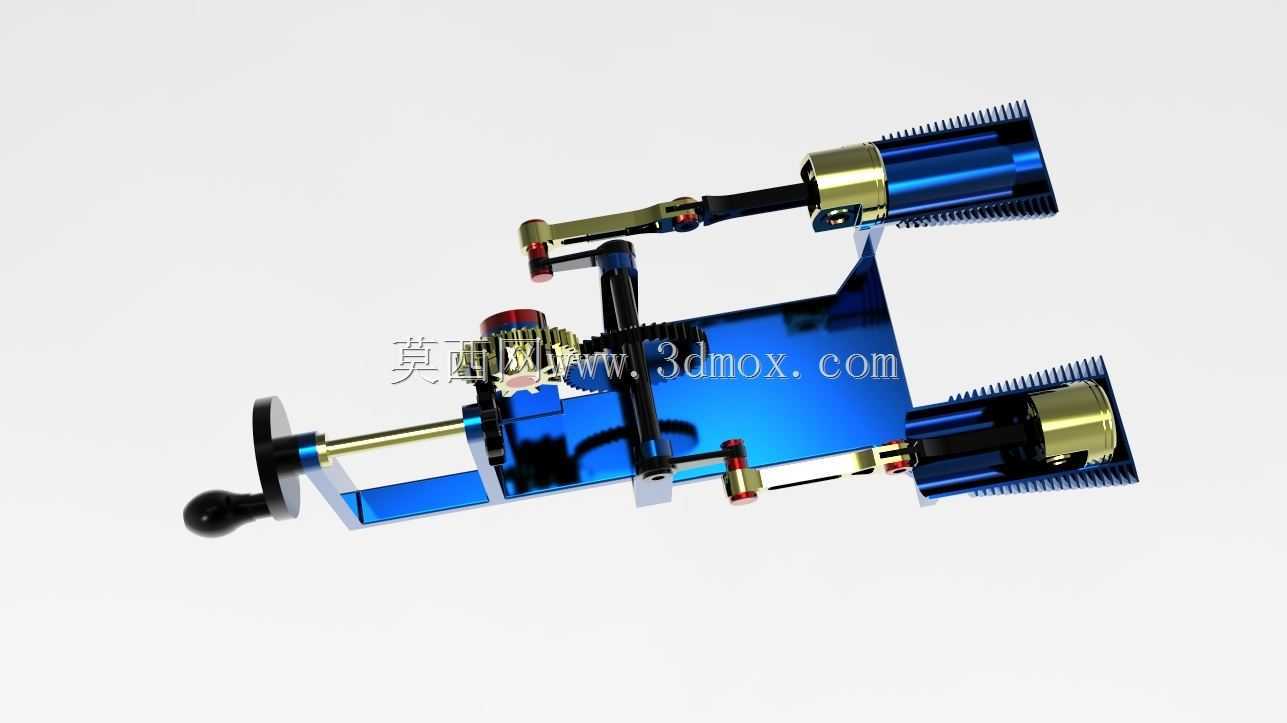

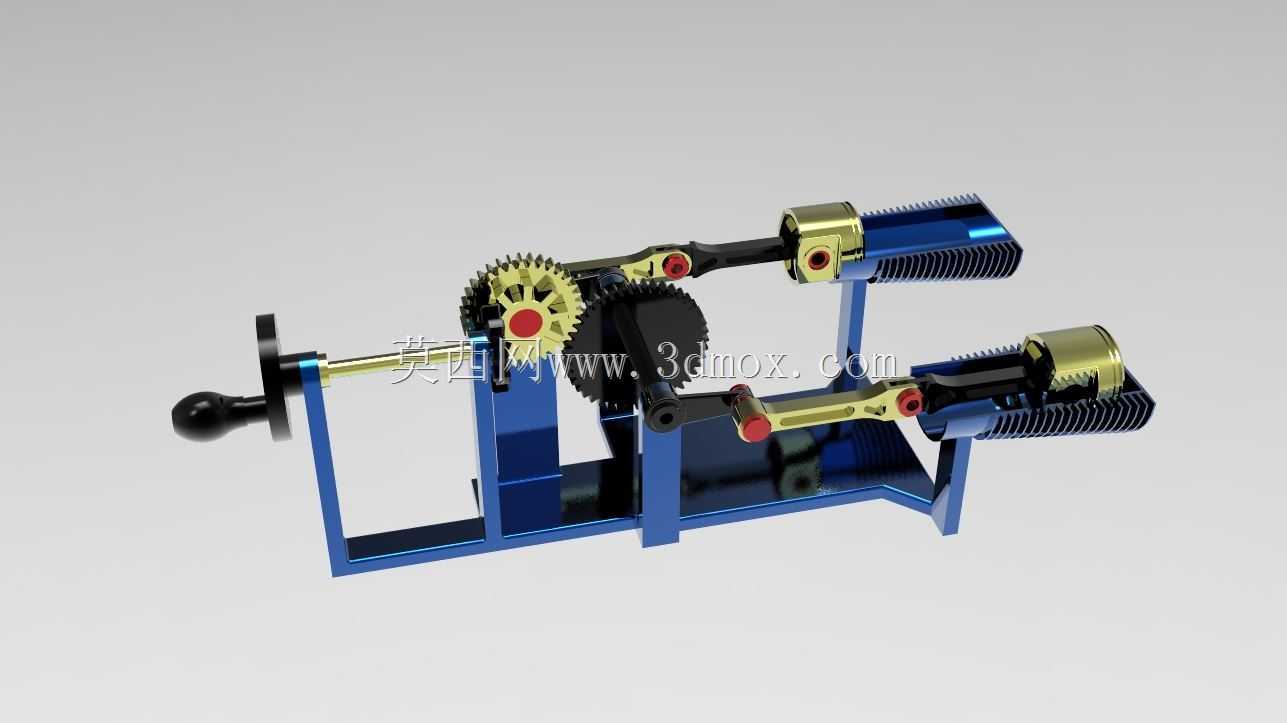

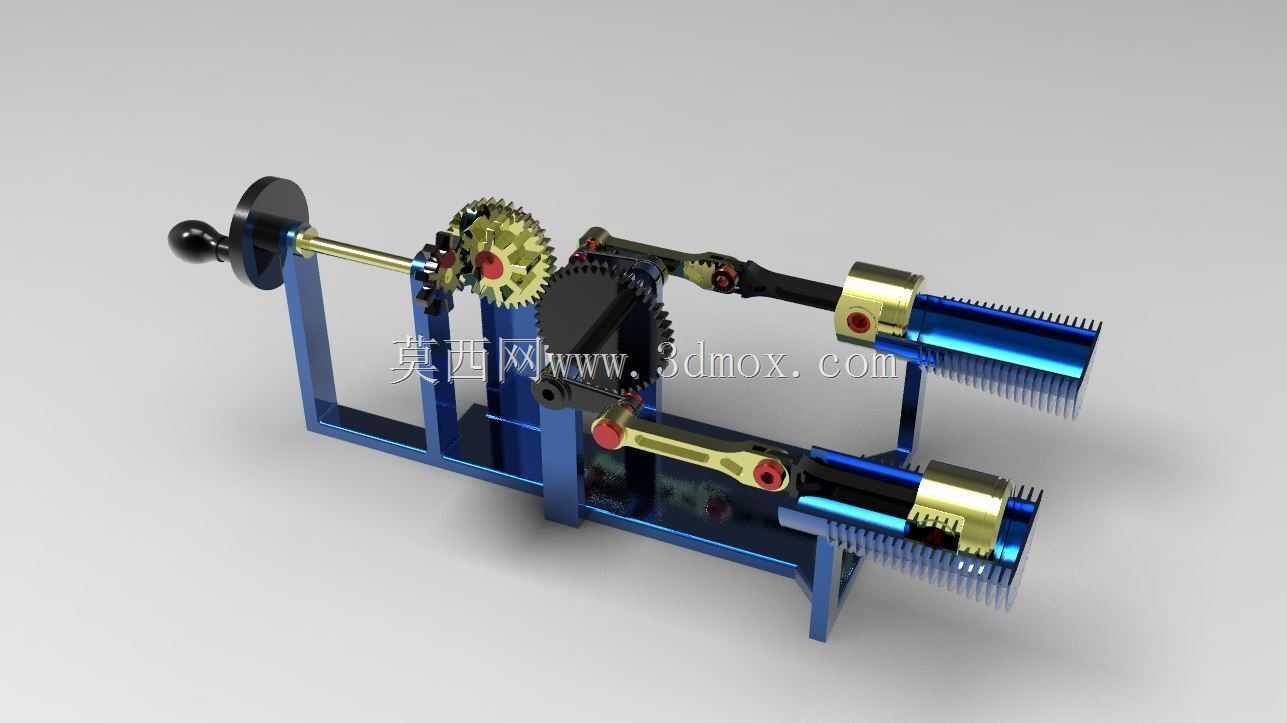

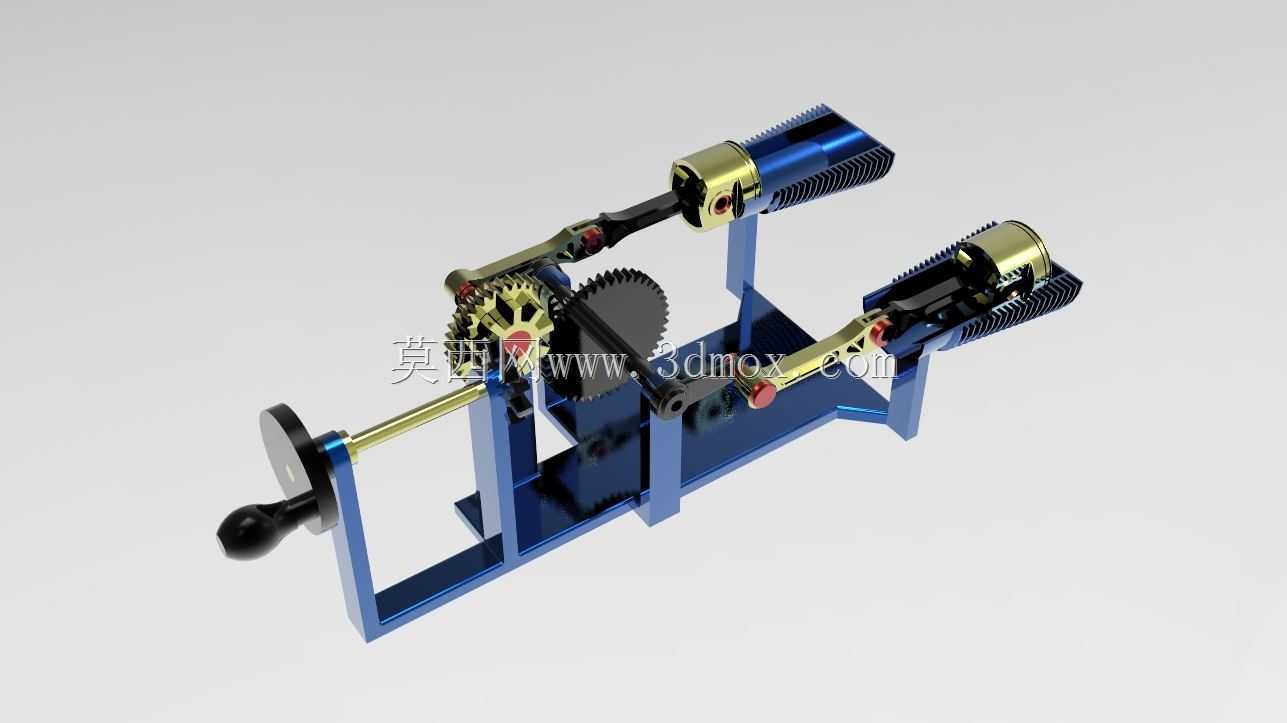

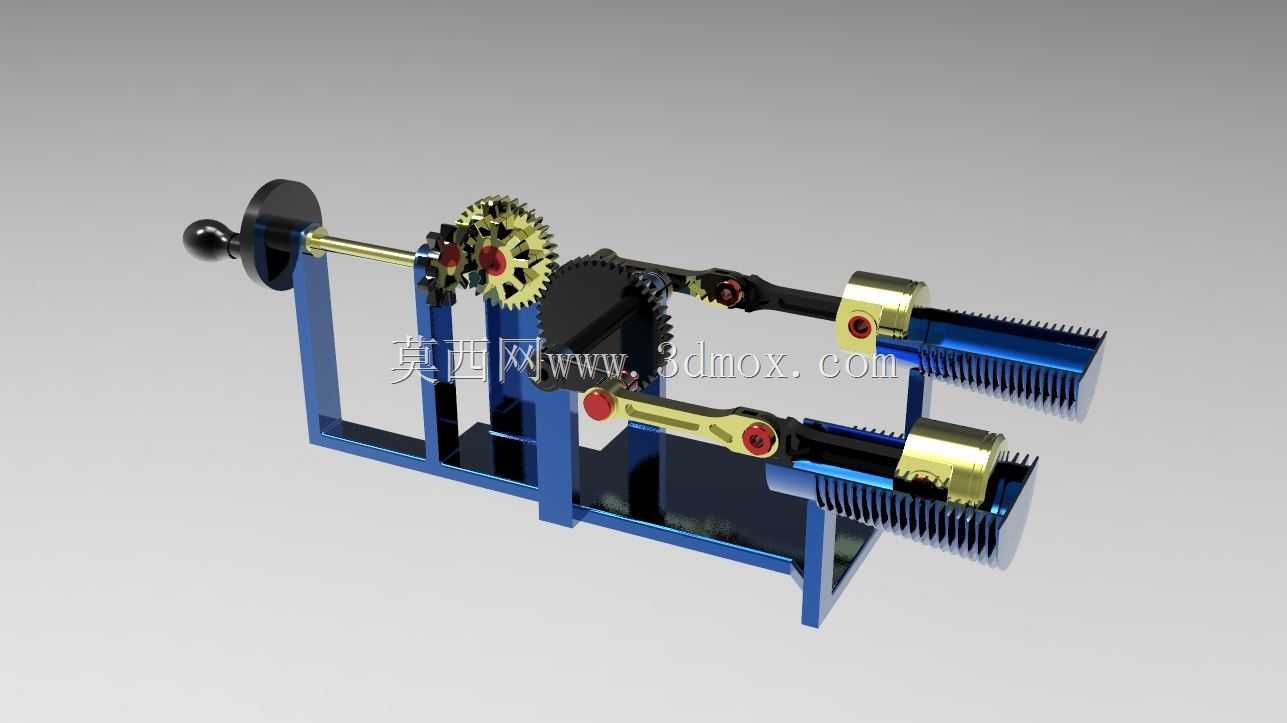

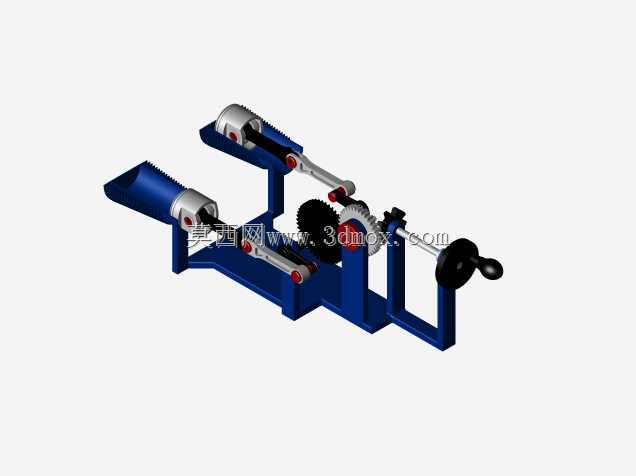

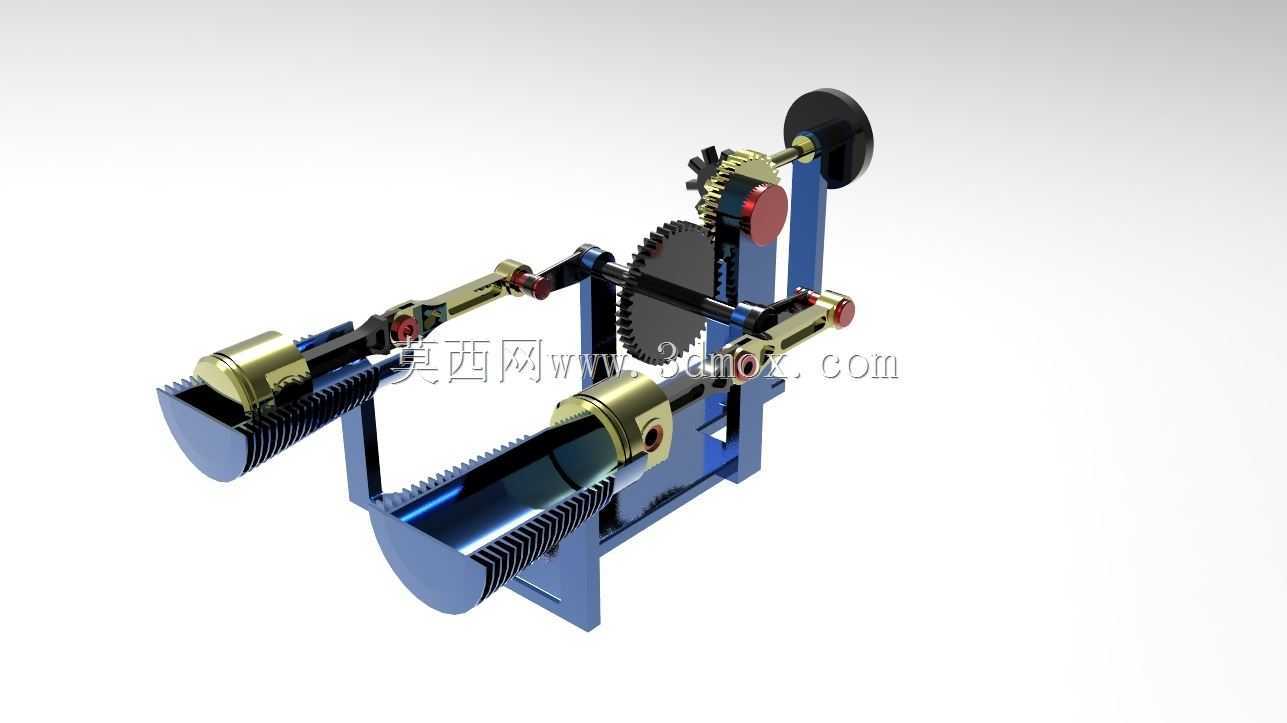

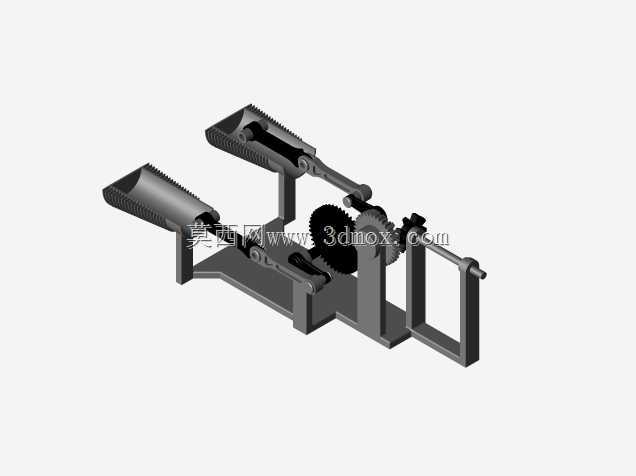

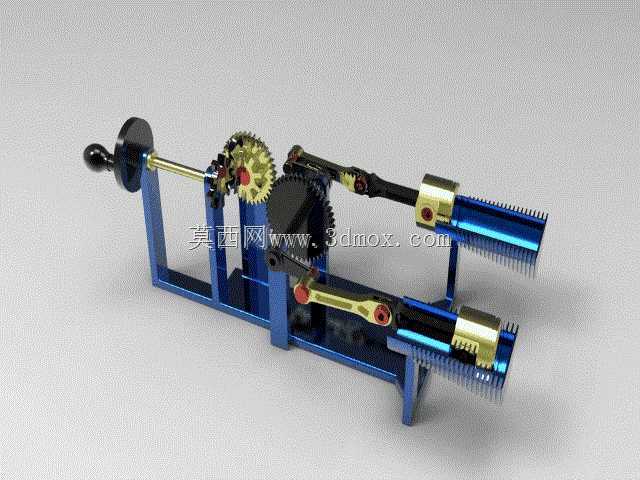

这款双缸联动活塞传动演示装置，主要面向机械原理教学、职业技能实训以及机械科普展示场景，可直观呈现内燃机核心动力传输结构的运行逻辑，帮助学习者快速理解曲柄连杆机构、齿轮传动组与活塞往复运动的协同工作关系，填补了平面原理图无法展示立体空间传动路径的教学空白。装置整体采用卧式框架承载结构，蓝色立式支撑框架作为安装基体，所有传动部件均固定在框架预设的安装位上，整体安装边界规整，可直接放置于实训台、展示柜平面使用，无需额外复杂固定结构，适配常规教学场地的摆放需求。从功能设计来看，装置输入端设置带防滑握柄的手摇驱动轴，操作者转动手柄即可带动轴端主动齿轮运转，通过不同齿数齿轮的啮合传动完成转速与扭矩的匹配传递，将旋转动力同步传输给两组对称布置的曲柄连杆组件；曲柄连杆将齿轮的圆周旋转运动转化为活塞的直线往复运动，两组活塞呈平行排布，运动相位差匹配传动齿轮的啮合角度，可完整模拟双缸动力单元的交替做功行程，活塞外侧带有等距排布的梳齿状标识结构，可直观观察活塞的行程距离与运动速率变化。设计过程中充分考虑教学演示的可视性需求，所有传动部件均采用外露式布局，没有额外的封闭壳体遮挡，齿轮啮合点、曲柄铰接位、活塞滑动面等核心运动部位都可直接观察，支撑框架采用等截面型材搭建，各安装孔位同轴度经过精准调校，运转过程中无卡滞、异响问题，铰接位置采用耐磨衬套结构，可承受长时间反复手摇演示的磨损，适配教学场景高频次操作的使用需求。装置的传动路径设计完全复刻真实双缸动力单元的动力传输逻辑，齿轮组的传动比经过合理匹配，手摇输入时的阻力适中，既不会因传动比过大导致摇动手感沉重，也不会因传动比过小使得活塞运动过快难以观察运动细节，活塞的行程长度与曲柄回转半径严格对应曲柄连杆机构的运动学公式，可直接用于验证曲柄滑块机构的运动规律，帮助学习者将课本上的理论公式与实际机械结构对应起来，降低机械原理的学习门槛。
