Cherry MX机械键盘轴体结构三维建模

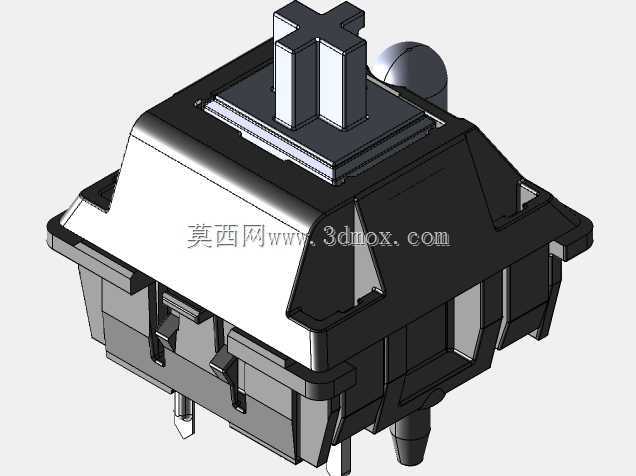

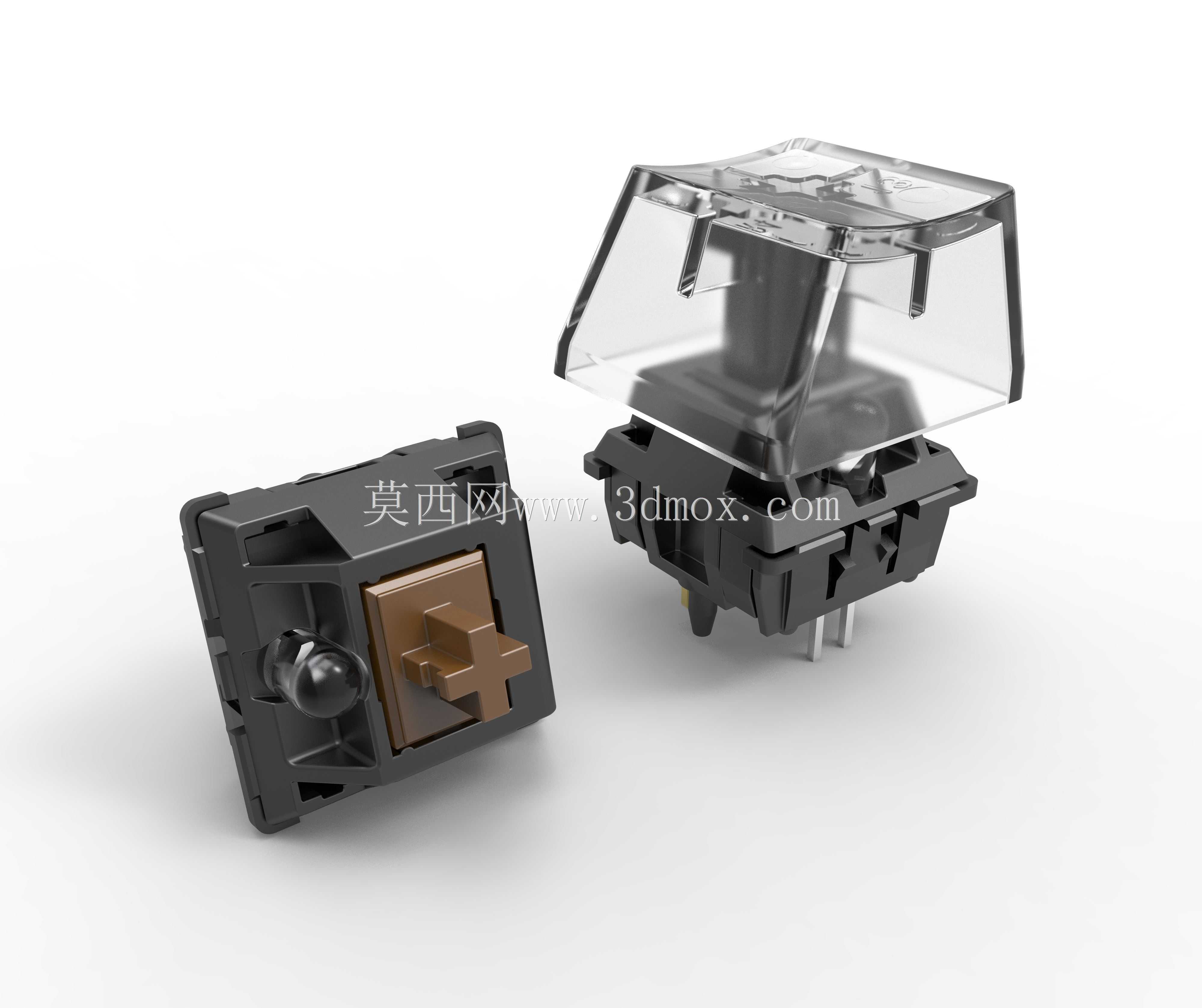

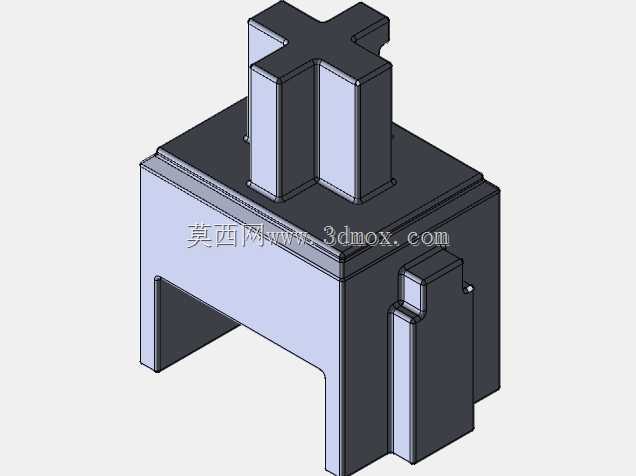

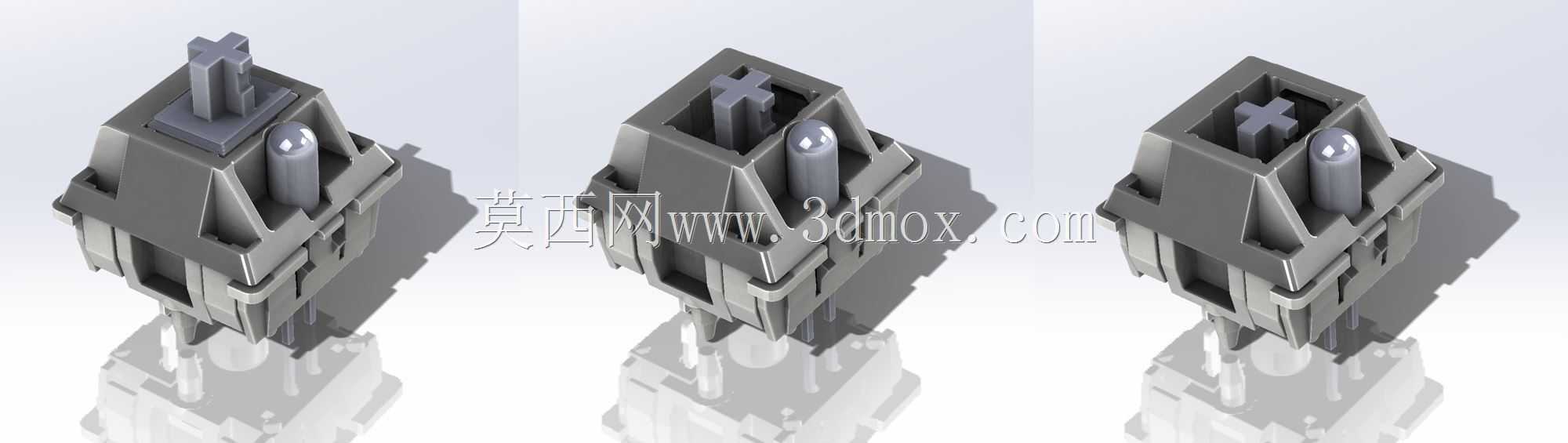

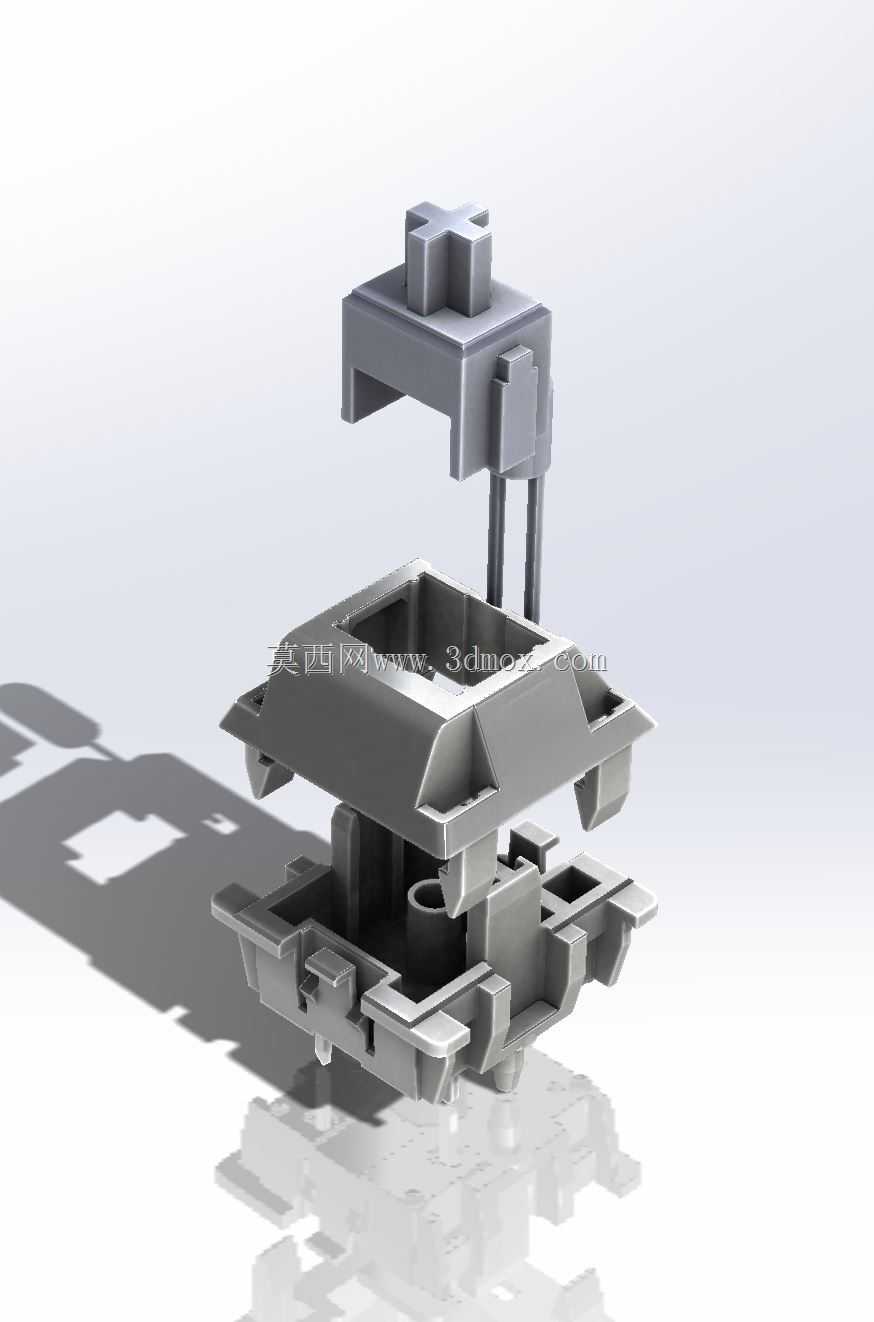

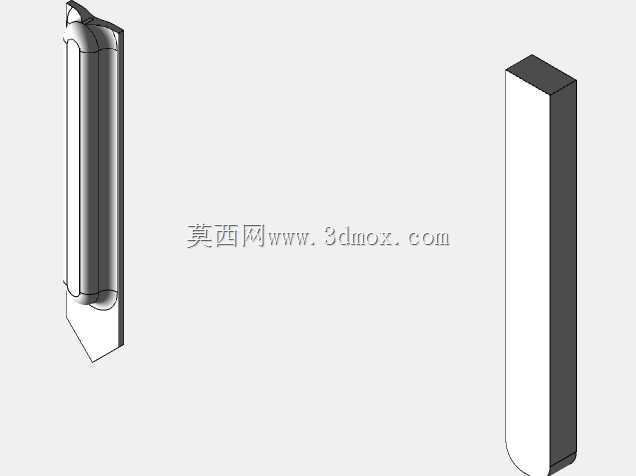

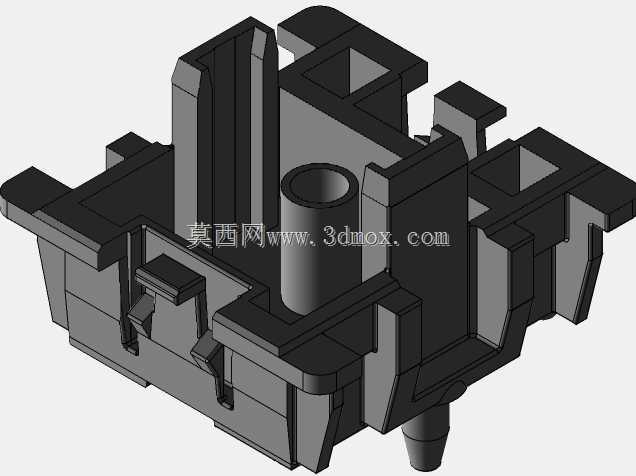

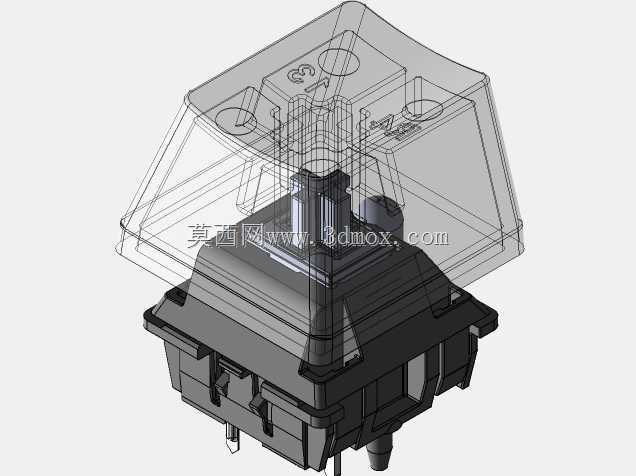

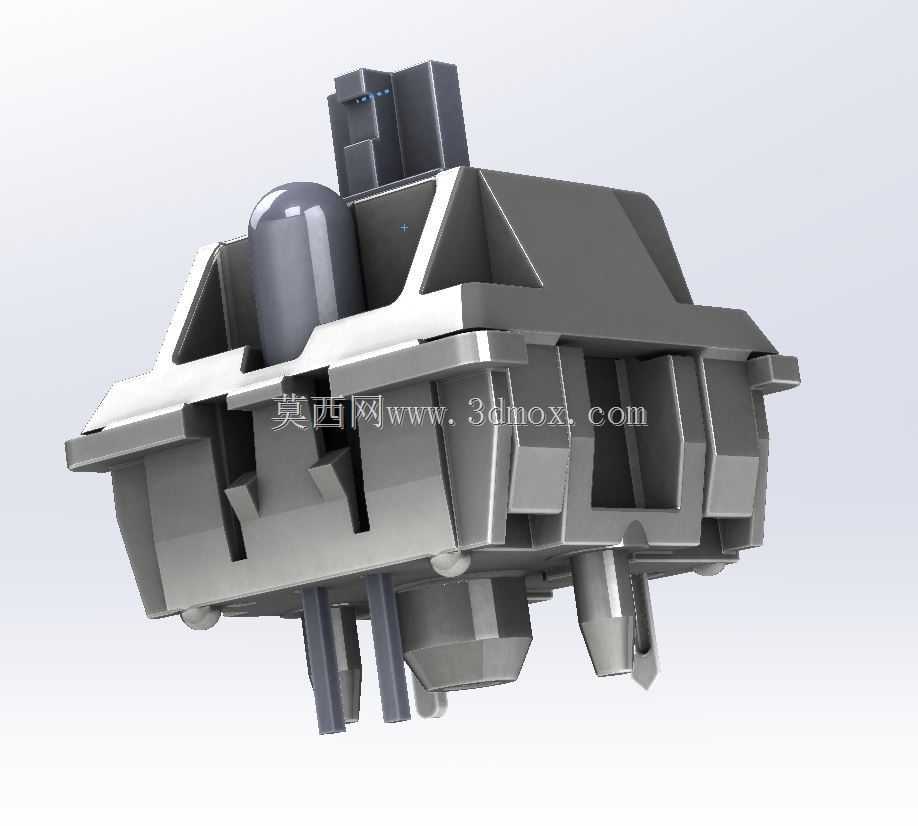

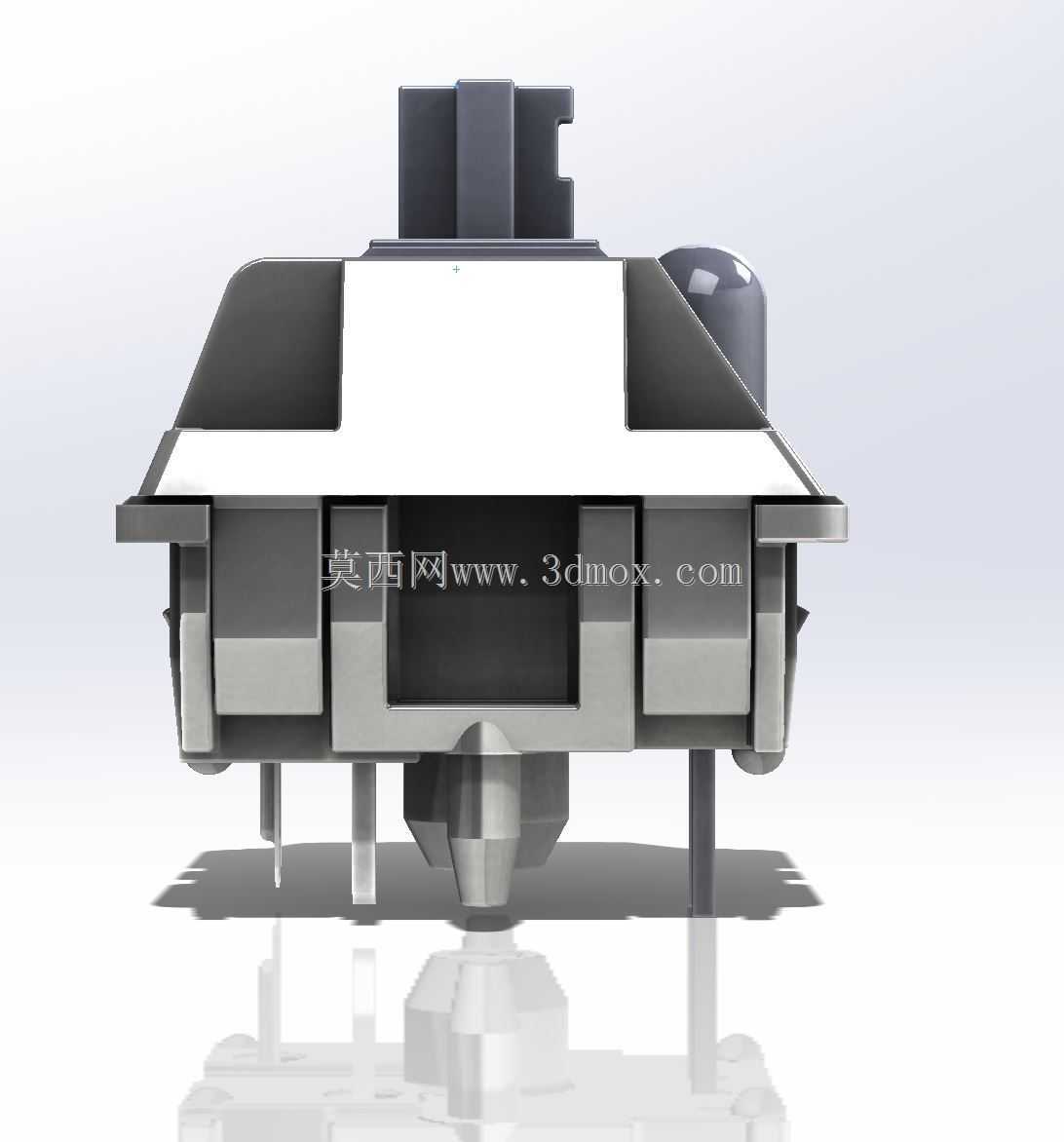

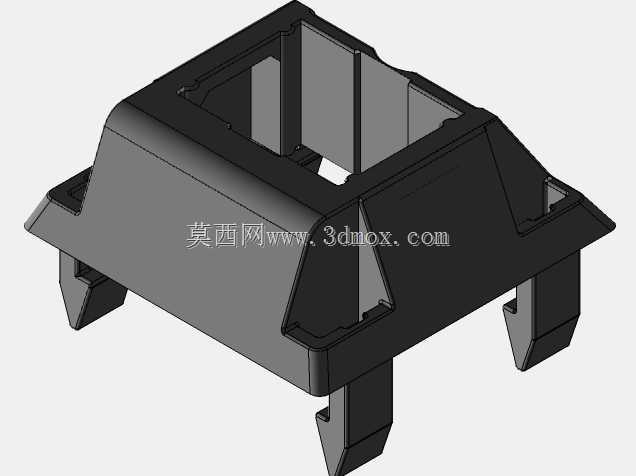

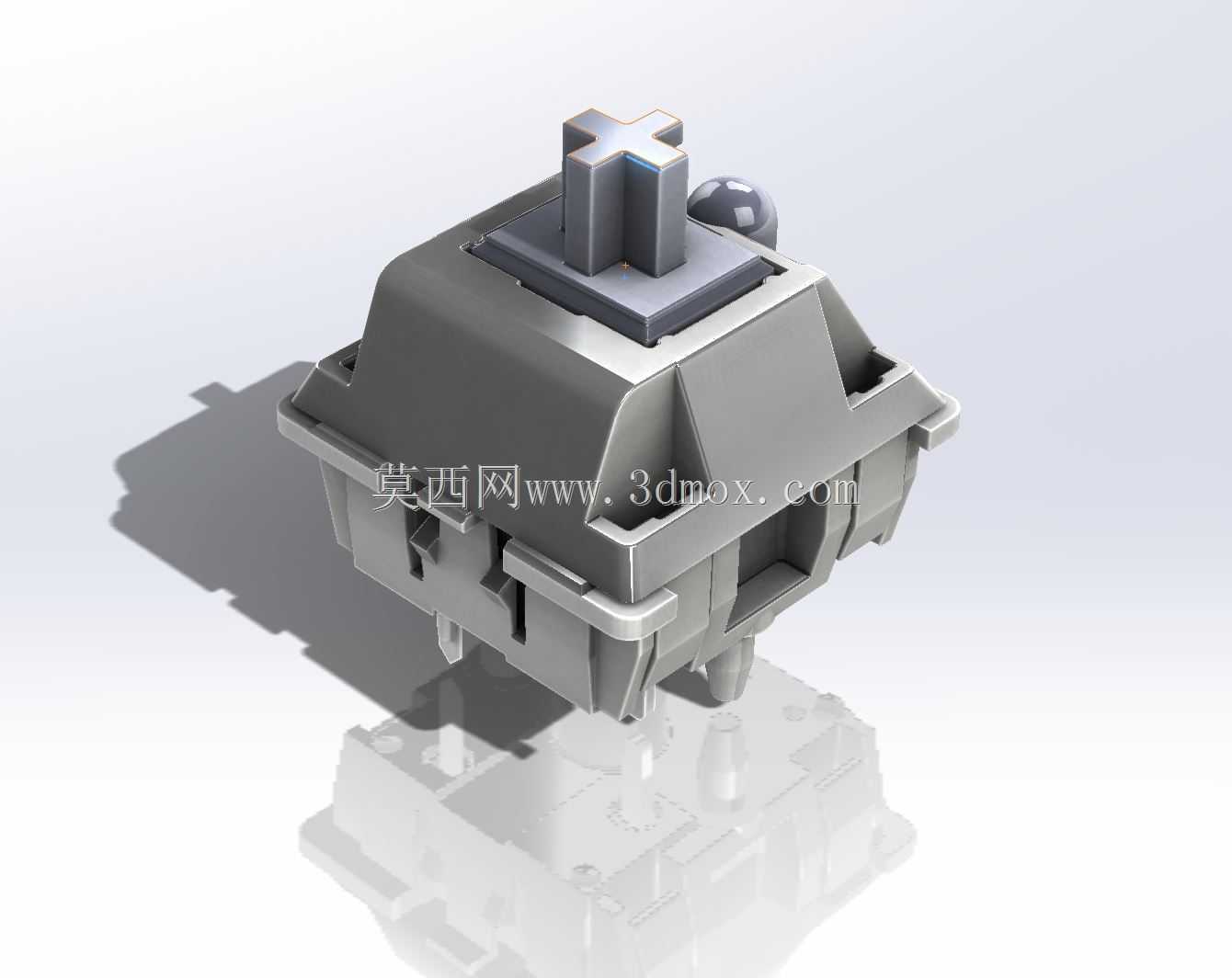

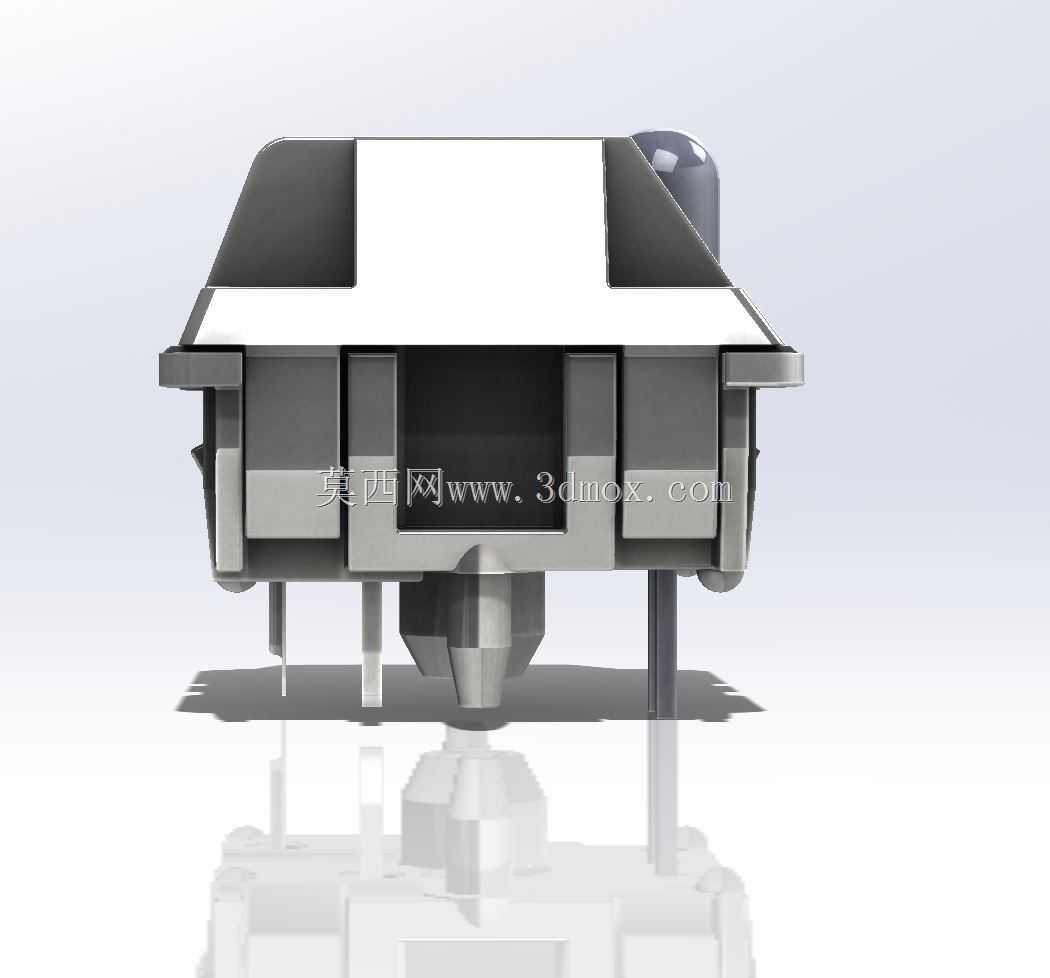

Cherry MX轴体作为机械键盘的核心触发部件，广泛应用于电竞外设、办公输入设备、工业控制操作台、定制化客制化键盘等多个场景，是决定键盘输入手感、触发精度、使用寿命的核心功能组件。本次建模完整还原了MX轴体的外部装配结构，可直接用于键盘整机组装干涉验证、键帽适配测试、产品外观渲染展示、结构原理教学演示等实际工作环节。从功能特性来看，该轴体采用十字形键帽插接结构，能够兼容市面上绝大多数标准MX规格键帽，轴体底座设置有定位卡扣与引脚固定结构，既可以适配钢板定位的键盘装配方案，也可直接焊接在PCB电路板上完成固定，触发引脚的位置与尺寸完全遵循通用MX轴的行业标准，能够直接匹配常规键盘矩阵电路的焊盘布局。在设计思路上，建模过程严格参照实物游标卡尺测量的真实尺寸完成，重点还原了轴体上盖的透明透视结构、底座的卡扣装配位、十字轴心的插接尺寸、轴体侧面的固定弹片结构，考虑到不同版本MX轴内部弹簧、触片结构存在差异，本次建模聚焦外部通用装配结构的还原，确保所有外部配合尺寸完全符合行业通用规范，能够满足整机组装的尺寸校验需求。外形尺寸方面，该轴体整体为15.6mm×15.6mm的正方形截面，总装配高度包含引脚在内为23.5mm，上盖与底座的配合卡扣位置距离底面高度为6.2mm，十字轴心的凸起高度为4mm，十字柱的标准尺寸为4mm×4mm，能够完全匹配标准十字键帽的插接公差；安装边界上，轴体在PCB板上的占用空间为15.6mm见方，相邻轴体的中心安装间距为19.05mm，也就是标准键距，完全适配常规全尺寸、87键、60%等不同配列键盘的布局要求，轴体定位柱的直径为3mm，能够匹配定位板上对应的定位孔尺寸，引脚伸出底座底面的长度为3.2mm，能够满足常规1.6mm厚度PCB板的透焊要求。该结构模型能够帮助结构工程师在键盘开发阶段快速完成整体布局验证，避免出现轴体与外壳、定位板、键帽之间的装配干涉问题，也可用于外设产品的宣传渲染、结构教学演示等场景，还原度能够满足绝大多数工业设计与产品开发的使用需求。
