卧式管壳式换热设备三维结构设计

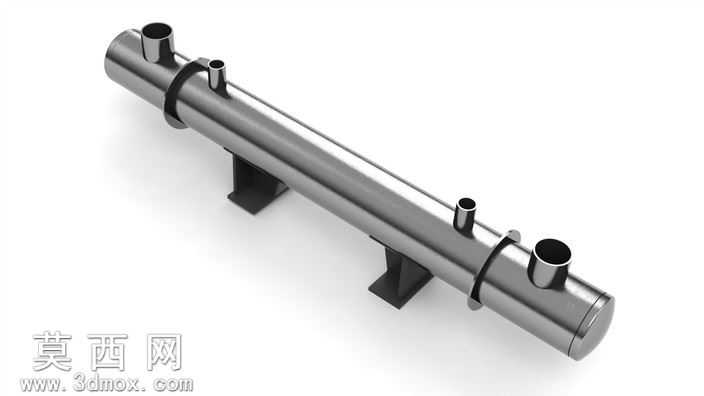

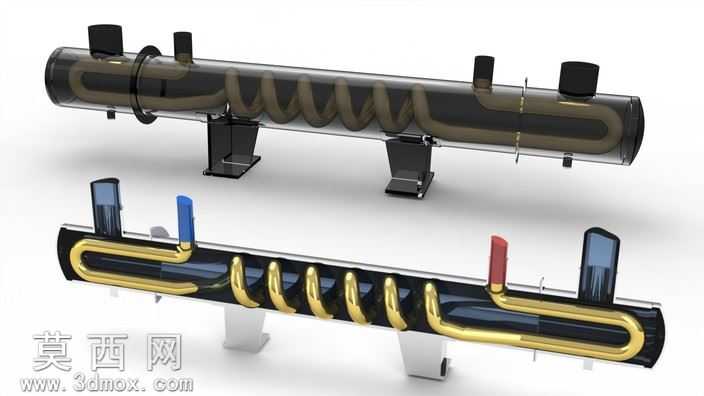

本作品为卧式管壳式换热器的三维建模设计成果，建模过程严格遵循工业换热设备的通用设计规范，首先通过基准面定位确定设备整体的轴向基准与径向基准，先绘制筒体主体的回转截面草图，通过回转特征生成等径直筒段，再分别完成两端椭圆形封头的建模，通过法兰连接结构实现封头与筒体的可拆卸装配，满足后期设备检修与管束更换的需求。在接口设计上，根据管程、壳程的介质流向分别布置对应管径的接管，管程进出口设置在两端封头的轴心位置，壳程的进出口则沿筒体轴向错位布置在筒体上部，避免介质短路，同时在筒体底部设置两个对称的鞍式支座，通过拉伸、筋板特征完成支座的承重结构设计，保证设备安装后的稳定性与承重能力。建模过程中对所有法兰的密封面、接管的焊接坡口、支座的安装孔位都做了精细化的特征处理，避免出现几何干涉问题。材质渲染阶段，筒体、封头、接管、支座均采用工业不锈钢材质参数，调整金属粗糙度与反射参数还原不锈钢设备的哑光金属质感，对法兰密封面做了高光处理区分加工面与非加工面，渲染时采用柔和的工业摄影棚布光，突出设备的圆柱曲面轮廓与结构细节，清晰展现各部件的装配关系与位置布局。设计思路上优先保证设备结构的合理性，所有接口的位置、支座的间距都参考常规管壳式换热器的设计标准设定，整体模型几何特征完整，无碎面、破面问题，可用于换热设备的结构展示、装配教学以及方案演示场景，清晰呈现管壳式换热器的典型构造与外部接口布局。
