AmcotLRC-H250方形横流冷却塔三维设计

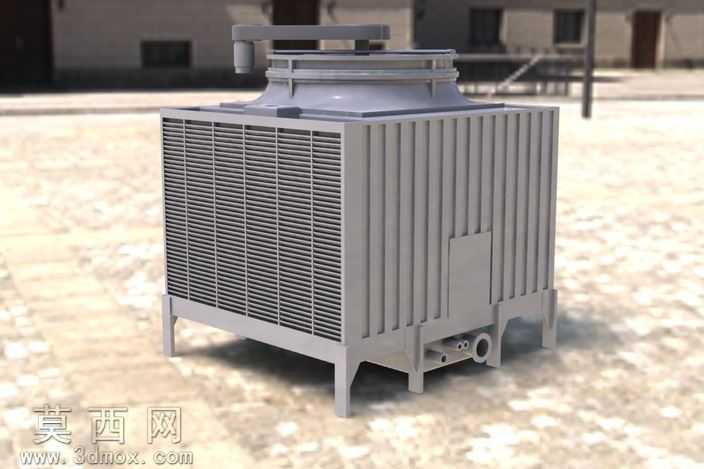

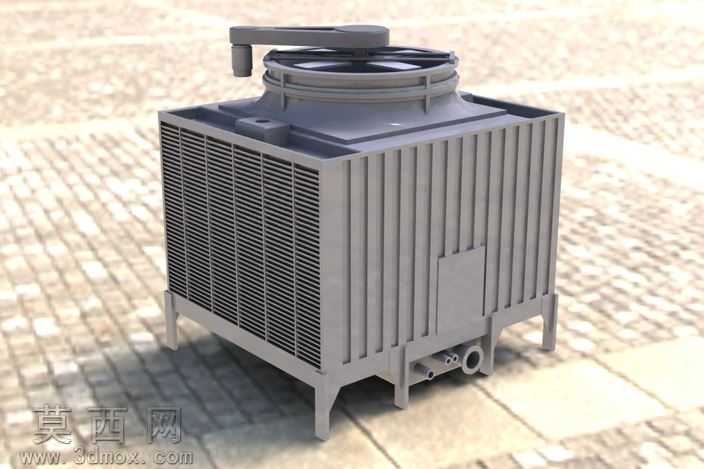

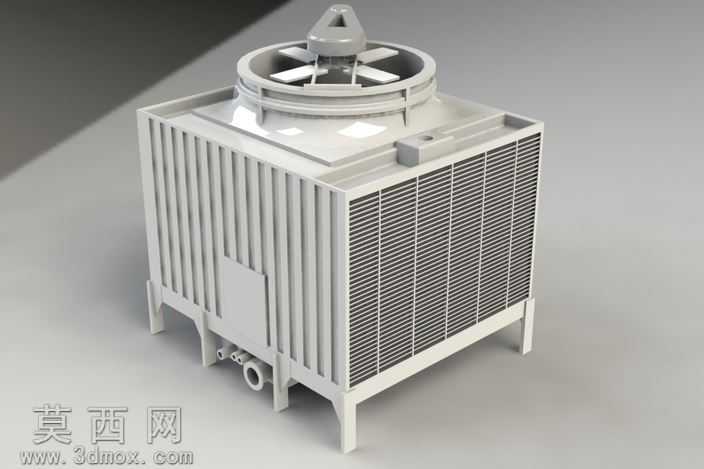

本模型为AmcotLRC-H250型蒸发式冷却塔的三维设计成果，建模阶段依托SolidWorks平台完成全参数化结构搭建，整体以1:1比例还原250冷吨级方形横流冷却塔的真实外观与内部构造逻辑。模型主体外壳采用竖向波纹板式结构设计，建模时通过阵列特征快速生成侧壁的通风散热格栅，格栅间隙、板材厚度均参考同类型设备的实际生产参数设定，保证结构比例的准确性。顶部的风筒组件采用回转类特征建模，精准还原风筒的扩压段造型与顶部安装平台结构，风筒与主体箱体的连接法兰、固定支座均做了细节刻画，未省略装配定位结构。底部支撑结构采用方管焊接支腿设计，建模时通过焊件模块生成标准型材构件，支腿的排布间距、底部安装垫板的尺寸均符合工业冷却塔的安装规范，同时还原了底部集水盘的接口结构，包括进出水法兰、排污接口的位置与尺寸比例。模型侧面的检修门结构做了独立的装配体设计，可清晰呈现门板与箱体的铰接结构、密封边框的造型细节。渲染阶段采用工业设备常用的哑光浅灰材质模拟玻璃钢壳体质感，金属支腿、接口法兰赋予磨砂金属材质，场景采用室外硬化地面环境，搭配柔和的自然光光照，通过全局光照计算还原设备在真实厂区环境下的光影效果，材质的粗糙度、反射参数均经过反复调试，避免出现塑料感过重的失真问题。设计思路上，本模型在同系列150冷吨冷却塔的结构基础上，调整了箱体的长宽尺寸以匹配250冷吨的换热能力需求，除占地面积参数严格参照Amcot官方图纸设定外，其余换热填料层、布水系统、风机组件的结构比例均按照同功率设备的通用设计逻辑做了合理推导，既保证了整体外观的还原度，也让内部结构的排布符合冷却塔的实际工作原理，可用于工业制冷系统的方案展示、厂区布局规划演示、冷却系统教学演示等场景，模型同时导出了STEP与IGES通用格式，可兼容多数主流三维设计软件进行二次编辑与结构调整。
