涡轮喷气式射流排气动力装置结构设计

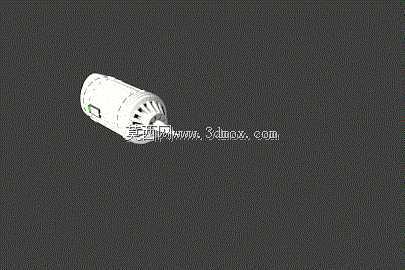

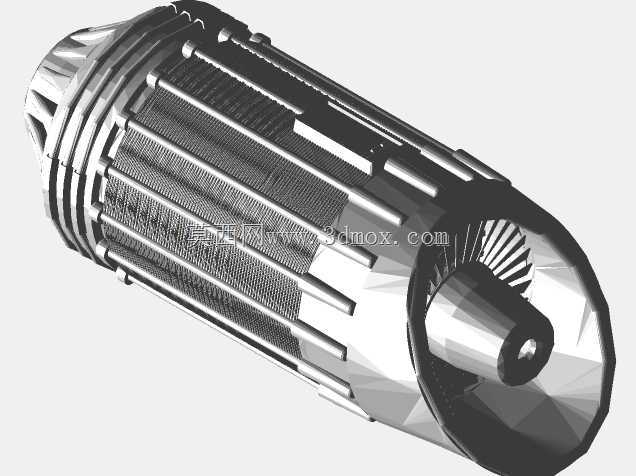

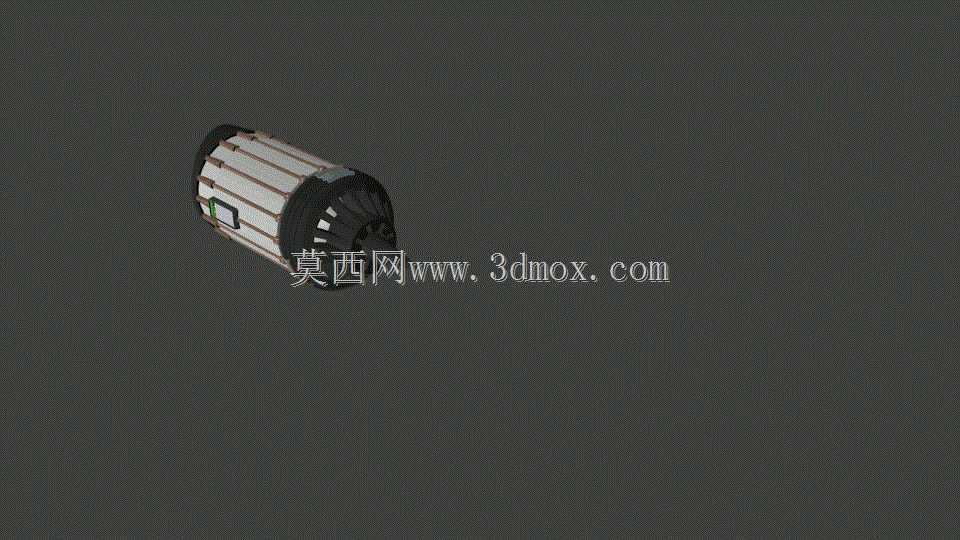

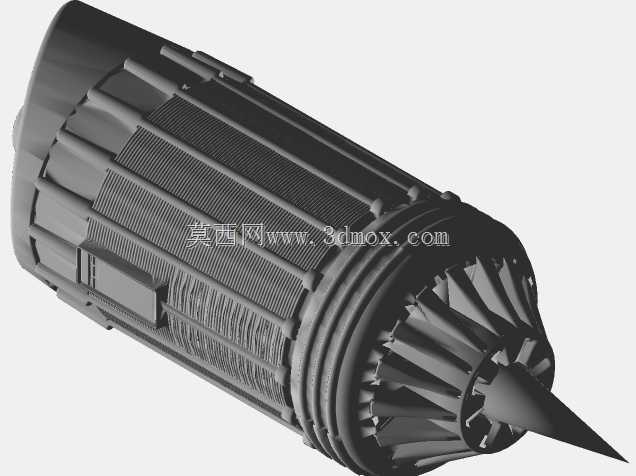

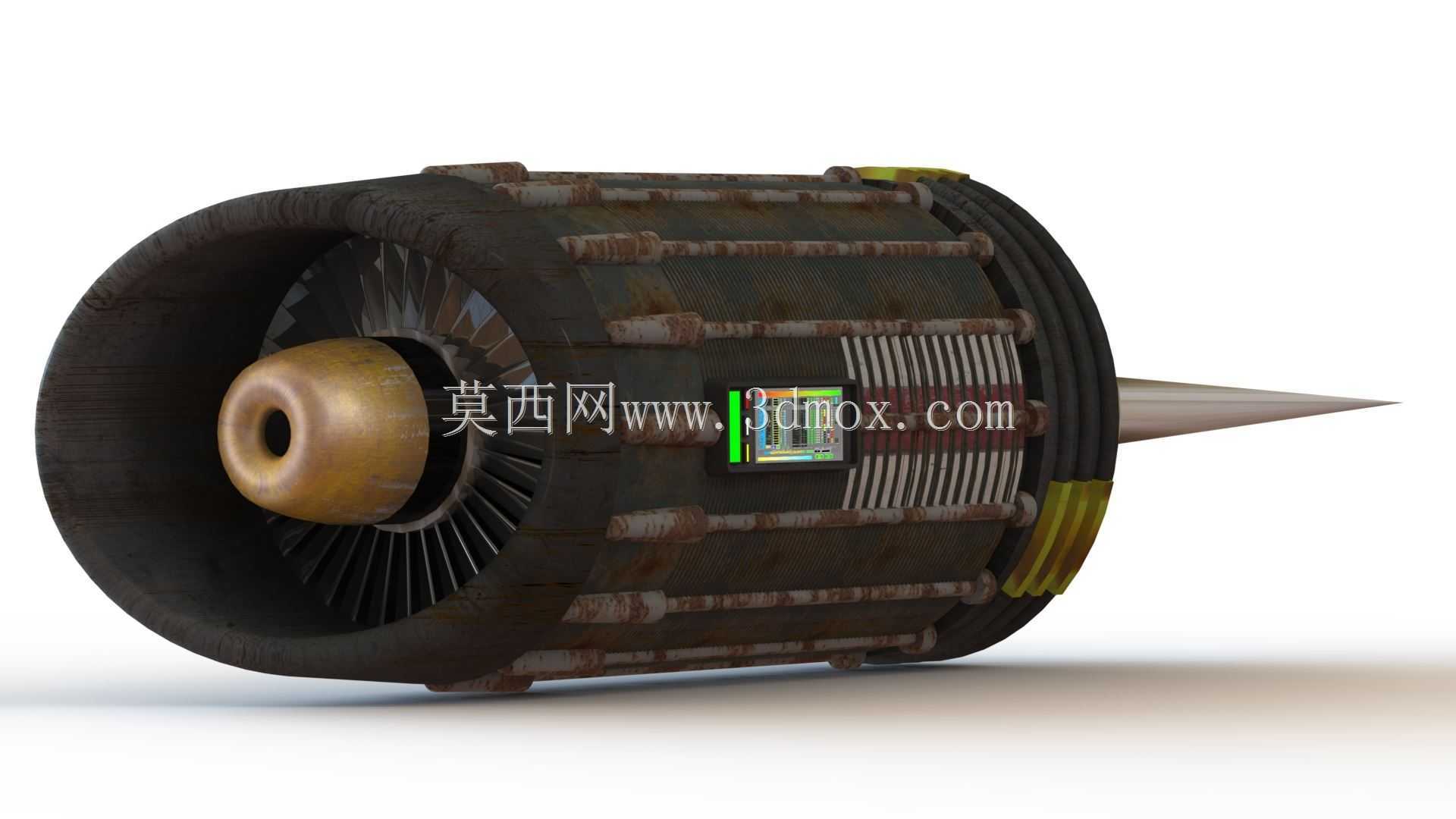

该射流排气动力装置主要面向小型航空动力实验、流体射流特性验证、教学演示场景设计，可作为微型涡喷动力单元的原理验证载体，适配小型无人机动力测试、流体力学实验台搭建、工程实训教学演示等实际使用场景，能够直观呈现涡轮喷气动力的排气射流形成过程，帮助从业者理解喷气推进的核心作用逻辑。从实际用途来看，该装置可完成射流排气的流场模拟、尾焰喷射效果演示、涡轮做功过程的可视化展示，既可以作为动力原理教学的具象教具，也能为小型特种动力设备的前期方案验证提供结构参考，支撑研发阶段的结构匹配校验。在功能特性层面，该装置采用筒状集成式结构布局，前端为进气整流段，中部整合涡轮做功腔体与燃料混流腔室，尾部为收敛型排气喷口，能够将腔体内做功后的高温高压气流以高速射流形式从尾端喷出，形成稳定的射流排气效果；外壳设置有环状加强箍结构，既可以强化筒体的结构强度，抵御腔体内的压力波动，也能为内部组件提供稳定的安装定位基准，侧面预留的检测接口可适配温度、压力传感器的安装，方便实验过程中采集腔体内的运行参数。设计思路上，整体遵循涡喷动力的核心工作逻辑，以气流的轴向流动路径为核心排布各功能组件，进气段采用平滑过渡的曲面结构降低进气阻力，涡轮段采用多级导流叶片布局提升气流能量利用效率，排气段采用收敛型喷口设计提升出口射流速度，同时兼顾结构的紧凑性，将混流、燃烧、做功、排气功能整合在同一筒状壳体内，缩小整体占用空间，降低实验台架的安装适配难度。外形尺寸与安装边界方面，整体为轴向延伸的圆柱类结构，最大外径集中在中部涡轮腔体段，两端进气与排气段直径逐步收窄，轴向长度与最大外径的比例控制在适配小型实验台架安装的区间，筒体外部的环状箍带预留有标准安装孔位，可通过卡箍或支架直接固定在实验台架的安装平面上，安装时仅需预留尾部排气方向的安全距离，避免高温射流影响周边设备，进气方向预留足够的进气空间即可完成部署，无需复杂的定制化安装结构，适配多数通用流体实验台架的安装尺寸要求。
