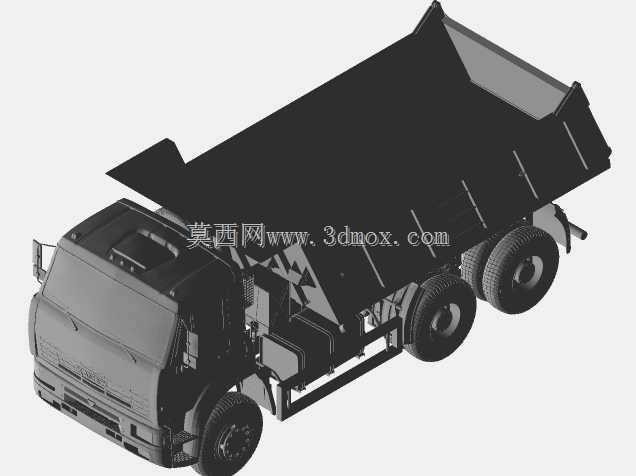

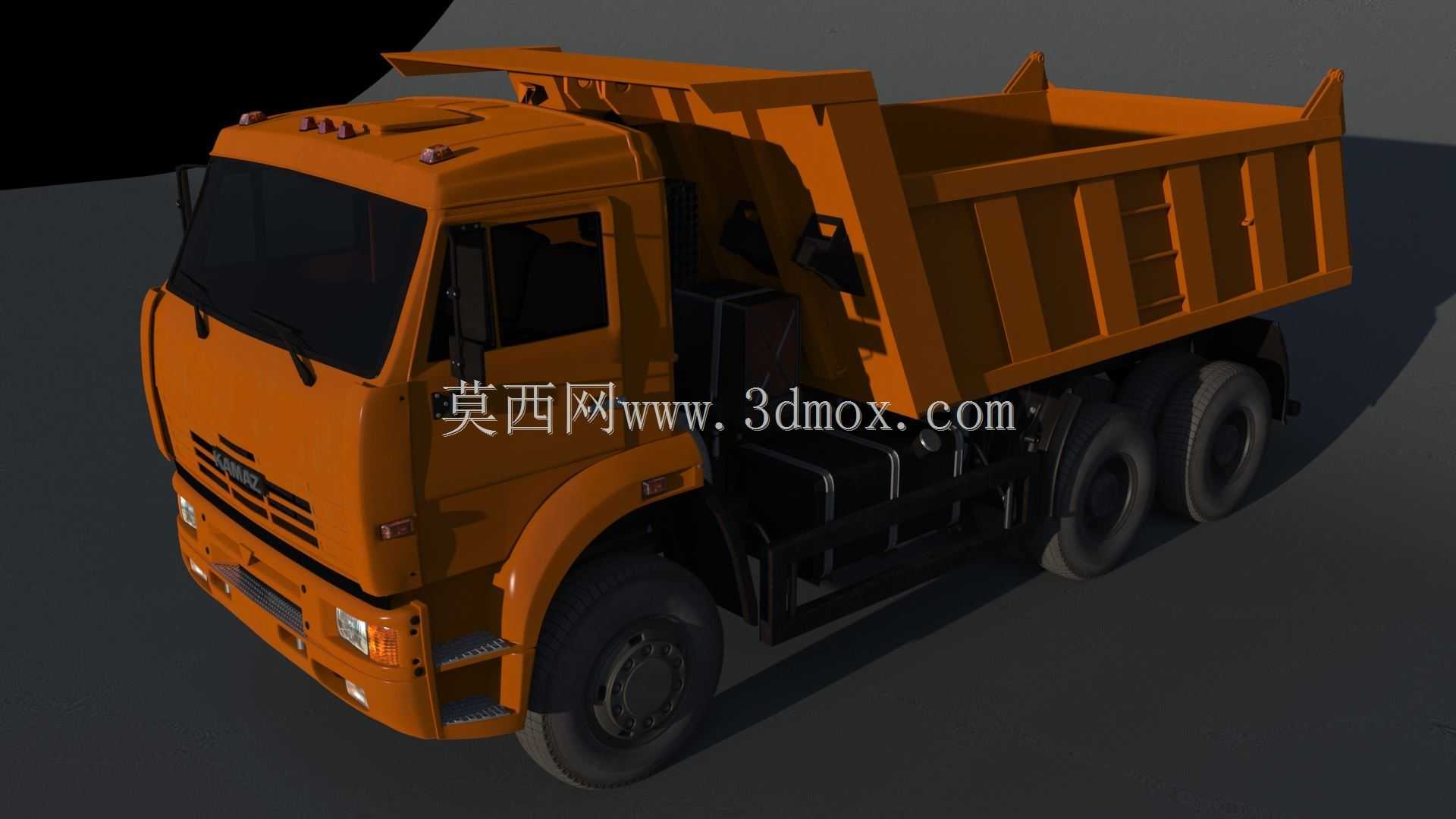

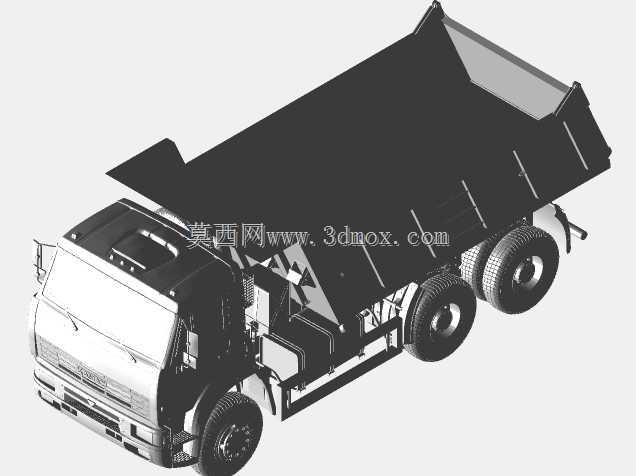

重型工程自卸运输卡车精细三维结构

这款重型自卸卡车的三维结构设计，完全围绕矿山开采、基建土石方转运、大型工程物料短途驳运的核心场景打造，能够适配非铺装路面的复杂行驶工况，承担矿石、渣土、建筑废料、散装建材等高密度重载物料的运输任务，是工程建设领域不可或缺的核心转运装备。从实际用途出发，该车型采用6x4的三轴驱动布局，前后轴荷分配经过严谨测算，在满载状态下能够保证足够的驱动抓地力，避免非铺装路面打滑陷车，同时后双轮的配置也能提升单轴承载上限，满足大吨位载货的使用需求。在功能特性层面，模型完整还原了自卸卡车的举升机构结构，车斗与底盘车架的铰接点位置、液压举升缸的布置角度都经过合理性校验，举升过程中车斗的翻转角度能够达到物料快速倾泻的要求，不会出现残留卡料的问题；驾驶室的布局还原了长途工程运输的人机工程设计，预留了驾乘人员操作、休息的合理空间，前脸的进气格栅、照明灯具、后视镜组等外饰部件都按照实车比例还原，保证外观还原度的同时也兼顾了结构合理性。设计思路上，整体结构采用模块化拆分逻辑，将车架总成、驾驶室总成、车斗总成、行走悬挂总成、动力传动总成做了独立的结构划分，既能够直观展示整车的装配关系，也可以单独拆解各个子系统做结构分析；底盘部分的纵梁采用变截面高强度结构设计，对应重载工况下的受力分布做了局部加强，悬挂系统采用钢板弹簧搭配减震筒的结构，能够缓冲非铺装路面行驶带来的冲击，提升行驶稳定性与部件使用寿命。外形尺寸方面，整车长度控制在8.6米左右，宽度2.5米，空载状态下高度3.2米，车斗内部容积经过测算能够满足20方左右散装物料的装载需求，安装边界上充分考虑了工程场景的通行限制，转弯半径、离地间隙都符合矿区、工地内部道路的通行要求，车斗举升后的最大高度也适配常见的受料斗、卸料点的高度差，不会出现举升后无法对位卸料的问题，各个外凸部件的位置也做了合理性校验，避免狭窄工况下的刮蹭风险。
