多接口球形回转式流体换向接头结构

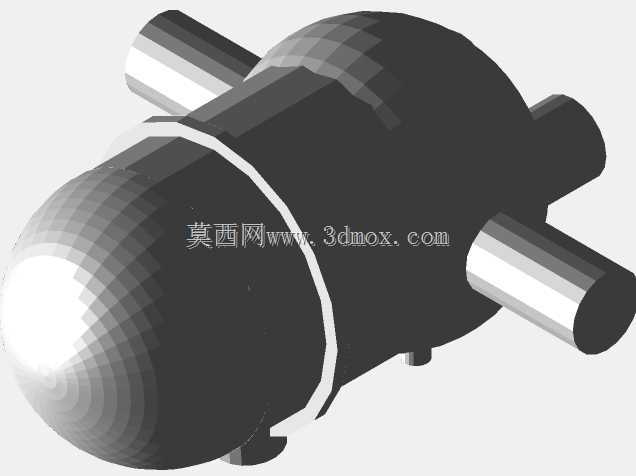

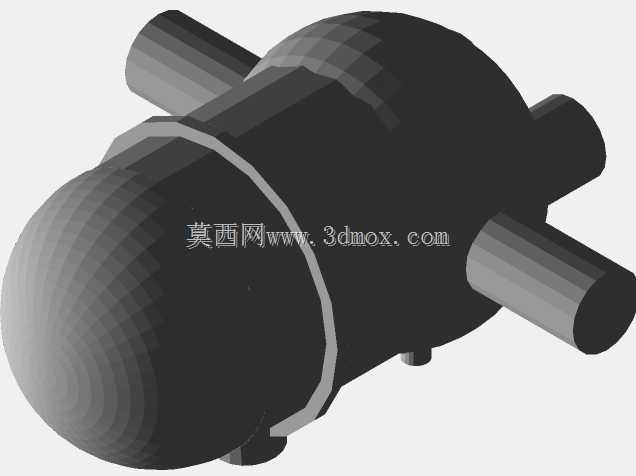

这款多接口球形回转式流体换向接头，主要应用在多管路并行布设、需要动态调整流体流向的工业管路场景中，常见于小型液压动力回路、气动控制管线、低压流体输送工位以及实验台流体分配单元，能够在不改动主管路硬连接的前提下，实现多路流体的换向、汇流与分流输出，解决传统固定接头无法适配多方向管路对接、管路调整需要重新拆接密封的痛点。从实际用途来看，该接头可以同时对接四路不同方向的外接管路，球形的主体结构让内部流道的转向过渡更加顺滑，相比直角硬接的多通接头，能够有效降低流体流经时的局部阻力，减少流道内的紊流与压力损失，对于低压输送的气体、低粘度液体都有较好的适配性，在需要频繁调整管路外接方向的移动工位、模块化流体设备中，能够大幅降低管路改接的工作量，同时减少接头处的泄漏风险。在功能特性设计上，主体采用球形承压壳体结构，壳体中部的环形分隔结构将内部腔体做了密封分隔，能够实现不同通路流体的独立输送，避免不同介质在接头内部发生混流；四个径向伸出的圆柱形接口采用等径设计，能够适配同规格的快插接头、卡套接头或硬管焊接连接，接口的伸出长度预留了足够的安装操作空间，不需要额外加装延长接头即可完成管路锁紧操作；壳体底部设置的两个小型定位凸台，能够在安装时快速卡入安装基座的定位槽内，避免接头在管路插拔受力时发生转动，保证连接的稳定性。设计思路上，这款接头优先考虑了空间紧凑性与安装便利性，球形主体相比传统方形多通块体积更小，在狭小的设备安装空间内能够减少空间占用，四个接口沿球形壳体的径向均匀分布，覆盖了水平、斜向等多个对接方向，能够适配不同走向的来管，避免管路出现小半径弯折导致的通径缩小、管路过早疲劳损坏的问题；壳体表面做了圆弧过渡处理，没有尖锐的棱角，在设备装配、日常维护时能够减少磕碰划伤的风险。从安装边界来看，球形主体的最大外径控制在常规多通接头的尺寸范围内，四个接口的中心距经过匹配设计，相邻接口之间预留了足够的扳手操作空间，在紧固接头螺母时不会出现相邻接口互相干涉的情况；底部定位凸台的高度较低，安装后整体重心贴近安装面，在设备运行产生振动时能够保持更好的稳定性，不会因为重心偏高出现接头松动、密封失效的问题；接口的通径与主体内部流道的通径保持一致，没有出现通径突变的情况，能够保证流体输送的顺畅性，避免杂质在流道变径处堆积堵塞。
