复古蒸汽牵引动力机车结构设计

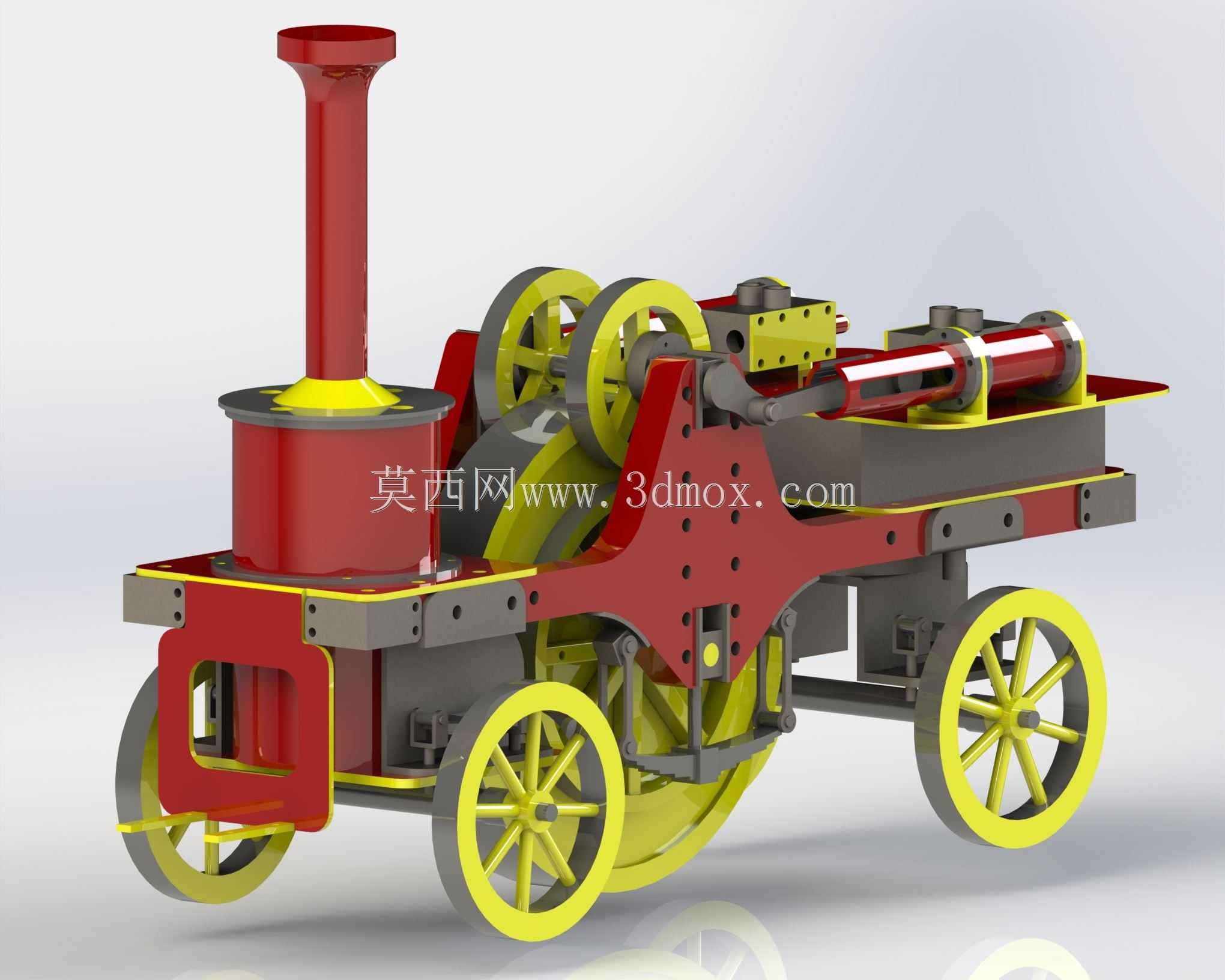

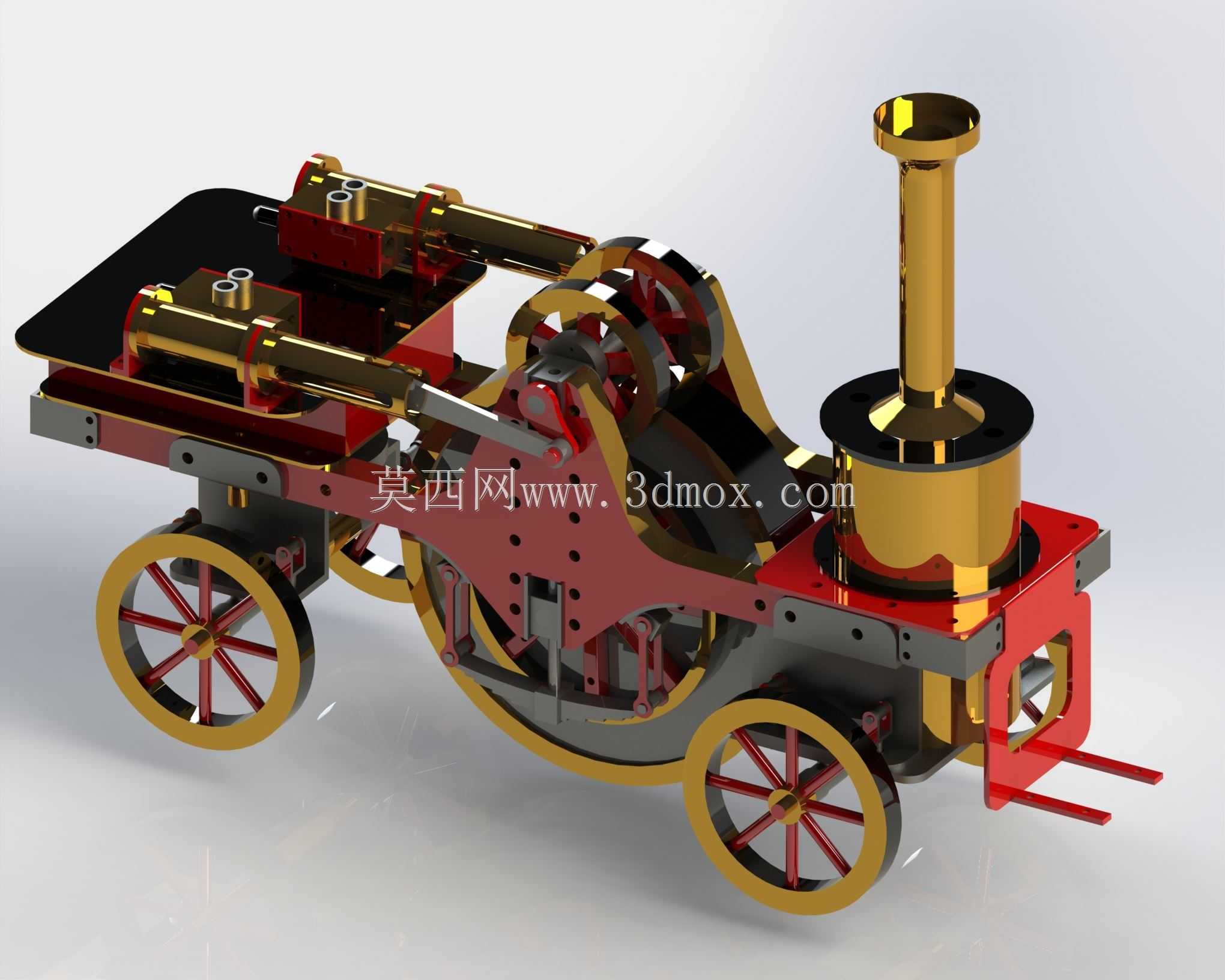

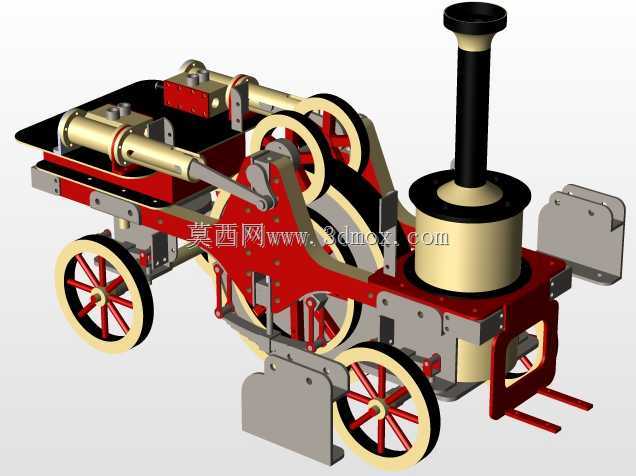

这款蒸汽牵引设备的三维结构设计，还原了早期轮式蒸汽动力牵引装置的核心机械逻辑，可应用于工业科普展陈、复古机械教具研发、影视道具原型制作以及小型蒸汽动力实验装置搭建场景，能够直观展现初代热力牵引设备的动力传递路径与机械运作原理，帮助从业者与爱好者理解蒸汽动力向机械牵引力转化的完整过程。从实际用途来看，该设计完整复现了蒸汽牵引装置的核心功能：通过立式锅炉产生高压蒸汽，推动气缸内的活塞做往复运动，再经由曲柄连杆机构将直线往复动作转化为轮轴的旋转扭矩，最终带动行走轮转动实现设备移动，同时预留的牵引挂接结构可挂载小型负载，复刻了早期蒸汽设备在厂区、矿区短距离转运零散物料的作业功能。在产品功能特性层面，设计完整还原了蒸汽牵引装置的核心系统：立式烟囱与锅炉腔体的连通结构保障了燃煤燃烧的烟气顺畅排出，锅炉外侧的水位观察、压力反馈结构预留位可匹配后续实验改装的传感部件安装，多组不同直径的带轮传动结构既可以实现行走轮的扭矩放大，也预留了外接作业机具的动力输出接口，黄色轮辋的辐条式行走轮兼顾了结构强度与复古外观表现，车架部分采用铆接式钢板拼接结构，还原了早期工业设备的连接工艺特点，同时保障了整体框架的结构刚性。设计思路上遵循了初代蒸汽牵引设备的工程逻辑，优先保障动力传递路径的通顺无干涉：锅炉布置在车架前部，通过重心前置提升牵引作业时的抓地力，气缸与传动齿轮组布置在车架中部，缩短动力传递的路径长度，减少机械损耗，后部的车架平台预留了燃煤存储与操作位的空间，符合早期设备的人机操作布局。外形尺寸方面，整体结构采用紧凑化布局，立式烟囱为整机最高点，行走轮的轮距与轴距匹配小型牵引设备的通行需求，各转动部件之间预留了足够的安全间隙，安装边界上所有外凸的传动部件都预留了防护结构的安装位，锅炉与车架的连接位置设置了缓冲减震的结构余量，既满足静态展示的外观还原度，也可适配后续动态改装的装配需求，各部件的连接孔位、配合公差都按照机械加工的实际要求设计，可直接用于3D打印或者金属切削加工制作实物样机。
