汽车前保险杠外观结构三维数模

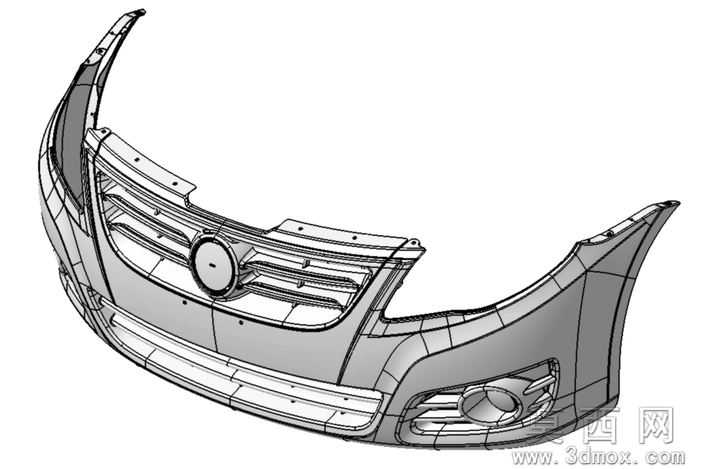

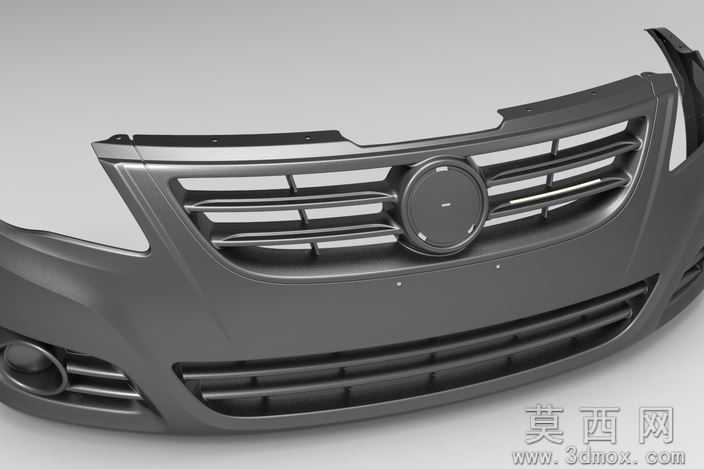

本模型为汽车前保险杠完整外观结构三维数模，建模阶段以量产乘用车型前脸外饰造型为基准，首先通过正向草图绘制勾勒保险杠整体外轮廓，精准对齐前脸进气格栅、中央车标安装位、两侧雾灯安装腔、翼子板连接翻边的位置边界，通过多截面曲面、桥接曲面、填充曲面等命令完成外表面A级曲面构建，保证曲面曲率连续无突兀折角，还原量产保险杠的流畅造型特征；随后通过加厚曲面、实体修剪等操作生成基础实体结构，逐一添加安装卡扣座、格栅卡接槽、牌照安装孔位、雷达探头预留孔等细节结构，完整还原保险杠的装配特征。参数设计层面，模型严格参考量产车型外饰尺寸规范，整体宽度、高度、曲面弧度均符合实车装配比例，各安装孔位间距、卡扣座尺寸、翻边厚度均按照汽车外饰件通用设计标准设定，预留了与前大灯、翼子板、前防撞梁的装配间隙，可直接用于装配干涉校验。渲染材质层面，模型采用汽车外饰专用哑光塑料材质模拟保险杠本体的PP改性塑料质感，对进气格栅区域添加高亮镀铬材质效果，雾灯区域预留透明灯罩材质位，通过线框+实体混合显示模式清晰呈现内部筋位布局与外部造型特征，结构层次清晰可辨。结构原理层面，该保险杠为典型的乘用车型前脸外饰覆盖件，本体通过周边卡扣与底部螺栓固定于车身前端，中部集成上中下三段进气格栅实现发动机舱进气散热，两侧雾灯腔用于安装前雾灯与日间行车灯，下部预留拖车钩安装口与进气导流槽，兼顾外观装饰、低速碰撞缓冲、气流引导的核心功能，内部加强筋布局可提升低速碰撞时的结构抗变形能力。软件兼容层面，模型提供CATIAV5原生格式，同时导出STEP、IGES通用中间格式，可兼容SolidWorks、UG、Pro/E、Mastercam等主流三维设计与加工编程软件，不同软件导入后可完整保留实体结构与曲面特征，不会出现破面、特征丢失等问题，无需额外修复即可开展后续设计工作。研发教学应用层面，该模型可用于汽车外饰设计课程的典型案例教学，帮助学习者掌握汽车外饰A级曲面构建方法、安装结构设计要点，也可用于汽车改装设计的基础参考模型，还可作为数控加工、3D打印验证的原型文件，支撑保险杠手板制作、装配验证等研发环节工作，同时适合作为汽车构造课程的可视化教具，直观展示前保险杠的结构组成与装配逻辑。
