管架式越野运动车SolidWorks设计模型

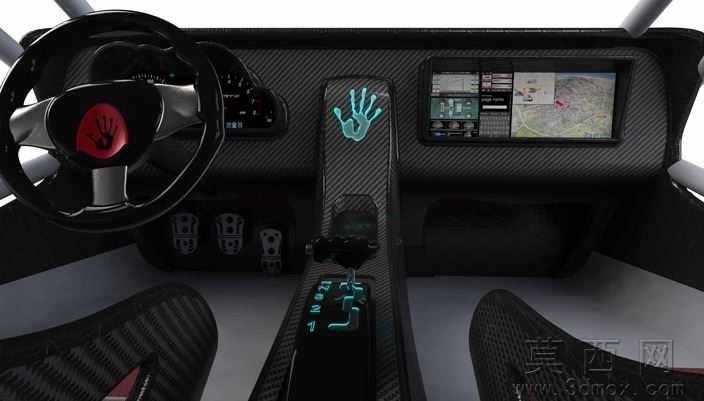

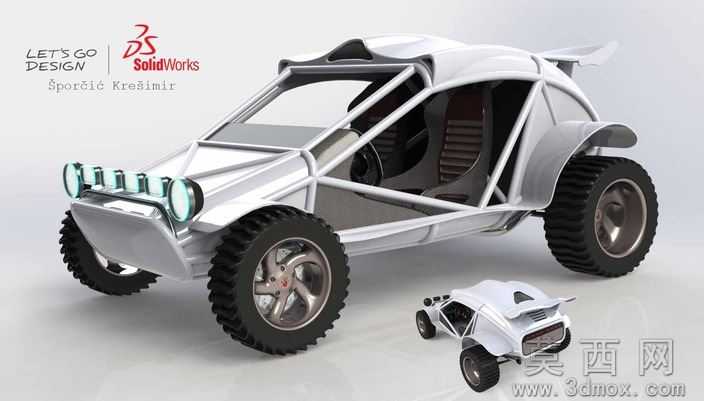

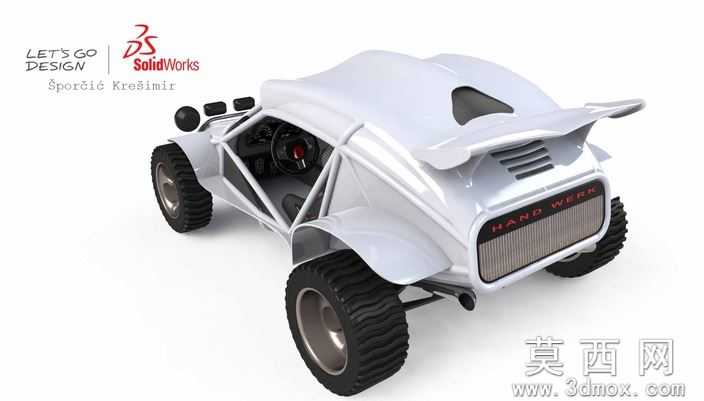

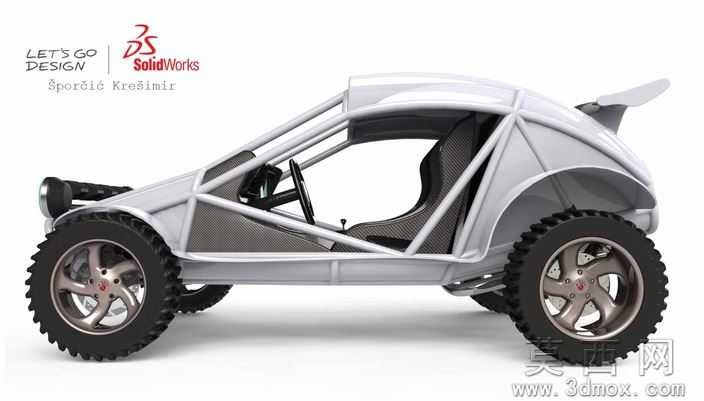

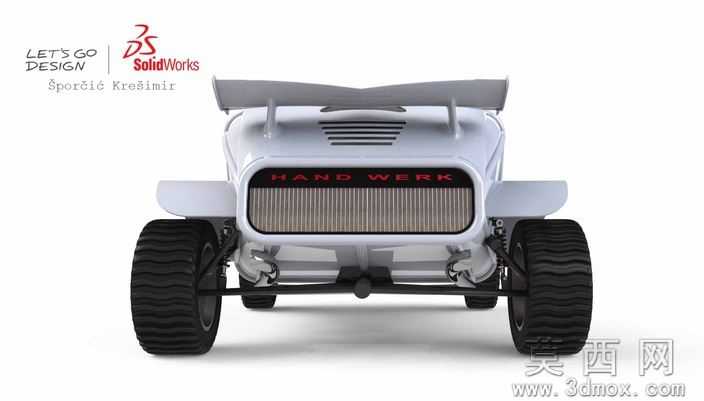

本款越野运动车模型采用SolidWorks软件完成全参数化建模，建模流程遵循整车正向设计逻辑：首先以越野场景通过性需求为核心确定整车外廓尺寸、轴距、轮距、接近角、离去角等基础硬点参数，搭建空间管架车架的三维线框骨架，确保骨架各管件交点坐标完全匹配硬点要求；随后基于线框骨架逐一生成圆管结构实体，完成防滚笼、主车架、副车架的一体化建模，再依次添加悬挂安装支座、动力舱固定位、座椅安装点等功能结构，最后完成外观覆盖件、行走系统、照明组件的装配建模，所有特征均保留完整参数化历史记录，可直接修改硬点参数快速调整整车尺寸。参数设计层面，模型针对越野使用场景做了针对性适配：大尺寸越野轮胎预留了足够的跳动行程，前杠集成的多组辅助照明位符合野外夜间行驶需求，管架结构在保证抗扭刚度的前提下尽可能降低整车整备质量，双座布局的座舱空间符合人机工程学要求，后置动力舱的布局预留了动力总成改装空间，尾翼结构兼顾高速行驶下压力需求与外观视觉效果。渲染材质环节，模型在SolidWorks内置Visualize模块中完成材质赋予与渲染输出：车架管架采用磨砂金属材质还原钢管裸露的工业质感，外观覆盖件采用高光白色烤漆材质模拟轻量化复合材料外壳效果，轮胎采用带颗粒纹理的橡胶材质还原越野胎的抓地纹理，轮毂采用抛光金属材质呈现合金轮毂的金属光泽，座舱内座椅采用哑光皮质材质，前大灯采用透明玻璃加内部反光杯材质，最终渲染图完整呈现了整车的设计质感与结构细节。结构原理上，本车采用非承载式管架车身结构，外露的空间管架既是车身覆盖件的安装基体，也承担整车碰撞防护、抗扭承载的功能，大尺寸宽胎搭配长行程悬挂可在非铺装路面实现优秀的贴地性能，前置辅助照明可拓展夜间越野视野，开放式座舱搭配防滚笼结构既满足越野场景的通风需求，也能在车辆翻滚时为乘员提供足够的生存空间，后置动力布局可优化整车轴荷分配，提升爬坡与泥泞路面的抓地表现。软件兼容方面，模型除原生SolidWorks格式外，还提供STEP/IGS通用中间格式文件，可兼容UG、Pro/E、Catia、AutoCAD等绝大多数主流三维CAD软件，不同软件环境下均可打开编辑，不会出现特征丢失、曲面破面等问题，可直接用于后续的结构仿真、3D打印、工程图导出等工作。研发教学应用层面，本模型可作为高校车辆工程专业汽车构造、整车设计课程的教学案例，帮助学生理解非承载式车身、管架越野车的结构特点与设计逻辑，也可作为越野改装、特种车辆研发的概念参考原型，还可用于3D打印制作等比例缩小的越野车主展示模型，也适合SolidWorks建模学习者练习整车装配、曲面建模、参数化设计的实操技巧。
