家用开关盖板注塑成型模具三维结构

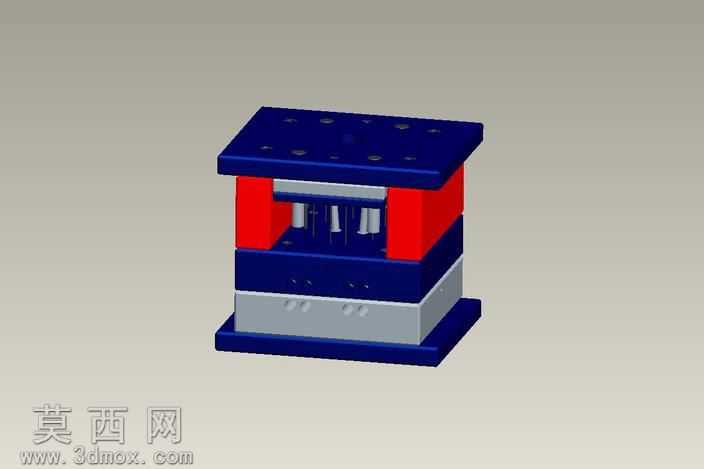

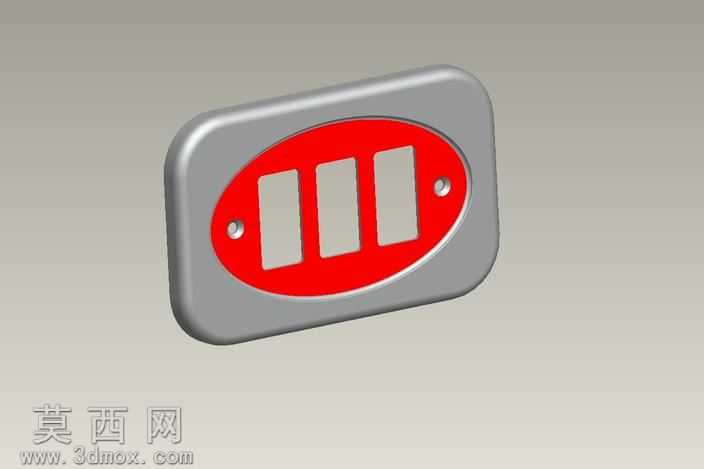

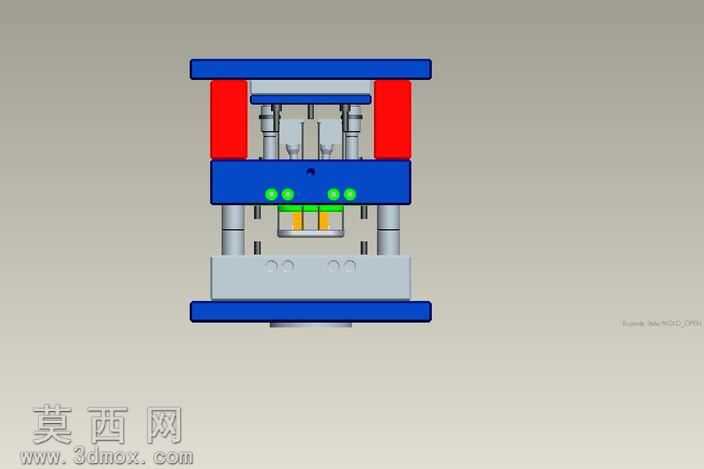

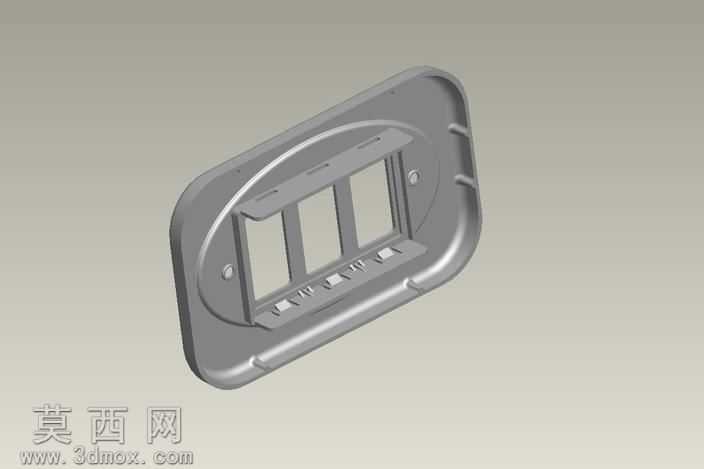

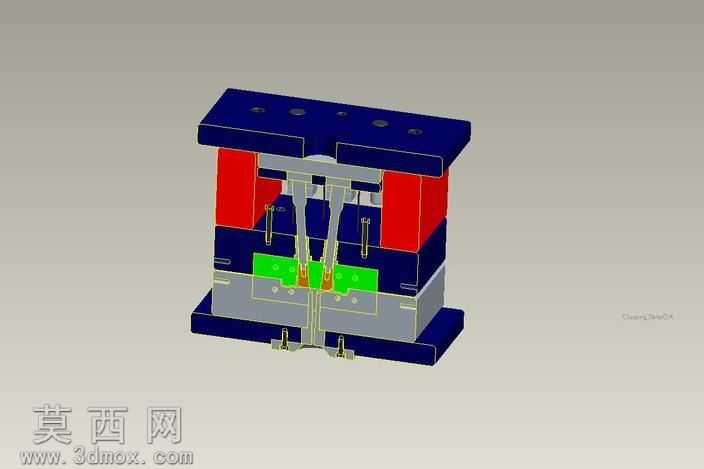

本套三维模型为家用开关盖板的注塑成型模具，整体采用标准两板模模架结构进行建模设计，建模过程中严格遵循注塑模具设计规范，对各部件的装配关系、配合公差进行了精准还原。模型从上至下依次包含上模座板、定模板、动模板、动模垫板、顶出机构、下模座板等核心模架组件，导柱导套组件沿模架四角对称布置，建模时精准还原了导柱与导套的滑动配合间隙，确保开模合模过程的导向精度。定模侧设置了与开关盖外轮廓完全贴合的型腔结构，表面做光滑质感处理，还原注塑成型后塑件外表面的光洁效果；动模侧设置了对应开关盖内部结构的型芯，精准还原了开关盖内部的卡扣、安装柱等细微结构特征，确保成型后塑件可直接满足装配使用需求。模型中还原了四根复位杆的布置位置，顶出板组件与复位杆、顶杆的连接关系清晰，开模后顶出板带动顶杆将成型完成的开关盖从动模型芯上平稳顶出，合模时复位杆带动顶出机构精准回位，避免顶杆与型腔发生碰撞。模架两侧设置了红色的支撑垫块，用于在定模板与动模板之间形成足够的顶出行程空间，确保塑件可被完全顶出脱落。浇注系统采用侧浇口进料形式，建模时还原了主流道、分流道与浇口的流道结构，可保证熔融塑料均匀填充型腔各处，避免出现缺胶、熔接痕等成型缺陷。冷却系统沿型腔与型芯周边均匀布置，模型中还原了冷却水道的走向与接口位置，可在注塑过程中对模具进行均匀温控，缩短成型周期，减少塑件翘曲变形问题。渲染过程中对不同功能部件采用了差异化材质区分：模座板、模板等钢制部件采用金属蓝与金属灰材质，还原模具钢材的金属质感；导柱、复位杆等运动部件采用亮面金属材质，突出其精密加工的表面特性；支撑垫块采用醒目的红色材质，便于快速识别部件功能；型腔内部的成型塑件采用半透明塑料质感，直观展示成型后开关盖的形态与位置。整套模型结构完整，各部件无缺失无干涉，可直观展示开关盖注塑模具的完整工作流程与结构设计逻辑，清晰呈现注塑模具从合模注射、保压冷却到开模顶出的全流程结构原理，可用于注塑模具结构学习、设计参考以及相关教学演示场景。
