带螺旋加强筋塑料水瓶及注塑模具设计

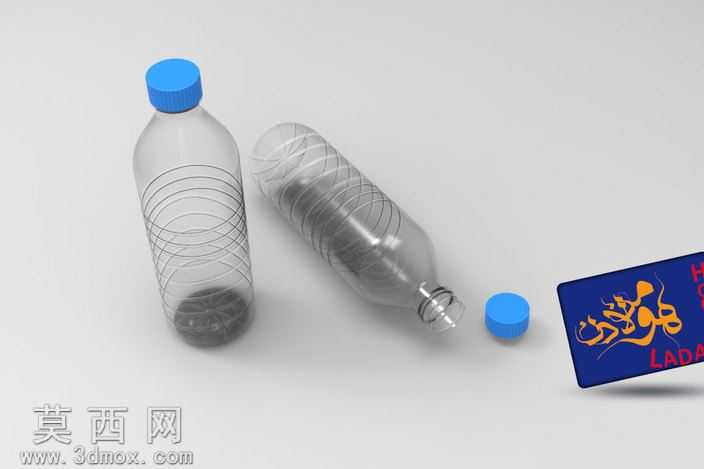

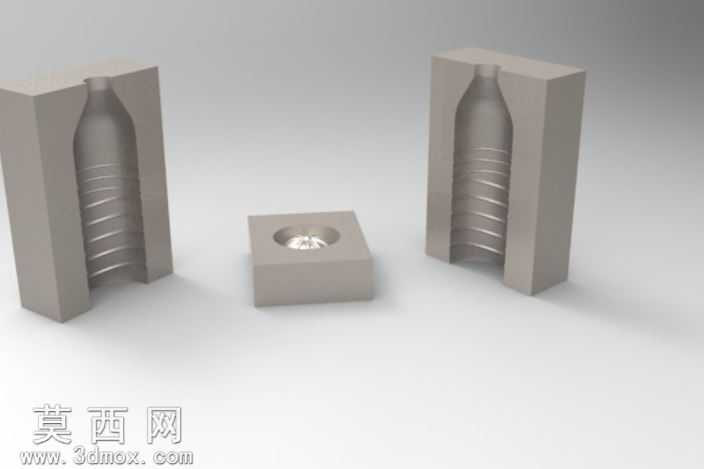

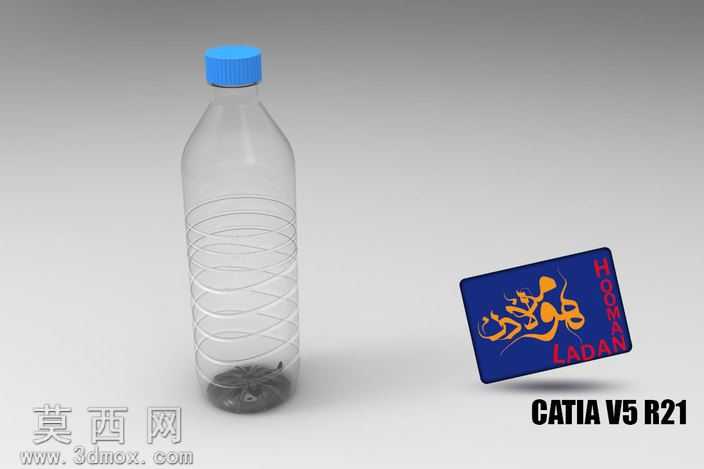

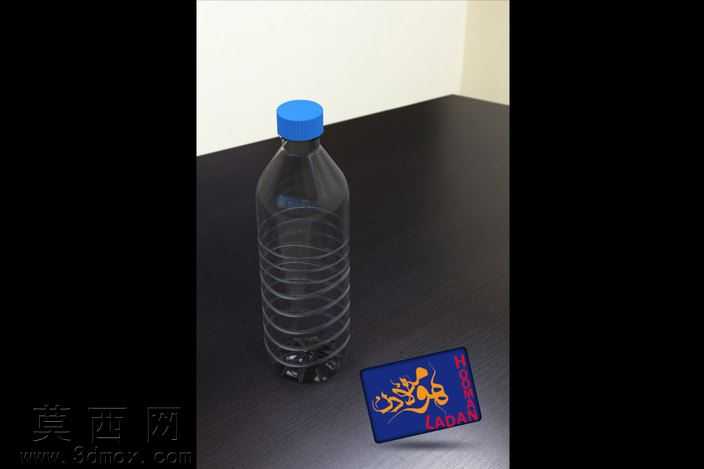

本套设计围绕日常饮用塑料水瓶及其配套注塑模具展开，采用参数化三维建模方式完成全流程构建，首先针对水瓶的使用场景进行结构规划：瓶身设计为带连续螺旋环绕加强筋的薄壁结构，该结构在不增加瓶身壁厚的前提下，可大幅提升瓶体的径向抗挤压能力与轴向承重能力，避免灌装、运输、堆叠过程中出现瓶身凹陷变形的问题，同时螺旋纹路也能提升手持握持时的摩擦力，减少沾水后打滑的情况。瓶口采用标准螺纹结构设计，匹配带密封内塞的蓝色塑料瓶盖，瓶盖与瓶口的配合公差经过反复校核，保证旋合顺畅的同时具备可靠的密封性能，避免盛装液体时出现渗漏。建模过程中先绘制瓶身的截面轮廓曲线，通过旋转命令生成瓶身基础实体，再通过螺旋线扫描命令生成环绕瓶身的加强筋结构，对瓶口螺纹、瓶底过渡圆角进行精细化处理，所有棱角位置均做圆角过渡，避免注塑成型时出现应力集中导致的开裂问题。模具部分针对水瓶的薄壁透明特性设计了对应的型腔与型芯结构，充分考虑塑料熔体的流动路径与冷却水路排布，保证成型后瓶身壁厚均匀，无明显熔接痕、缩痕等外观缺陷，适配透明塑料材质的成型需求，能够还原瓶身的通透质感。渲染阶段采用半透明塑料材质模拟PET瓶身效果，调整材质的折射率与透光参数，还原真实塑料瓶的通透视觉效果，瓶盖采用饱和度适中的蓝色哑光塑料材质，与透明瓶身形成清晰的视觉区分，场景搭配柔和的漫反射光照，清晰展现瓶身的螺旋筋结构细节与模具的合模结构，整套模型完整还原了水瓶从产品结构设计到模具成型方案的全流程设计逻辑，结构合理，细节完整，可用于塑料包装容器结构设计参考、注塑模具设计教学演示等场景。
