折叠托盘式VAL自动垂直重载输送设备

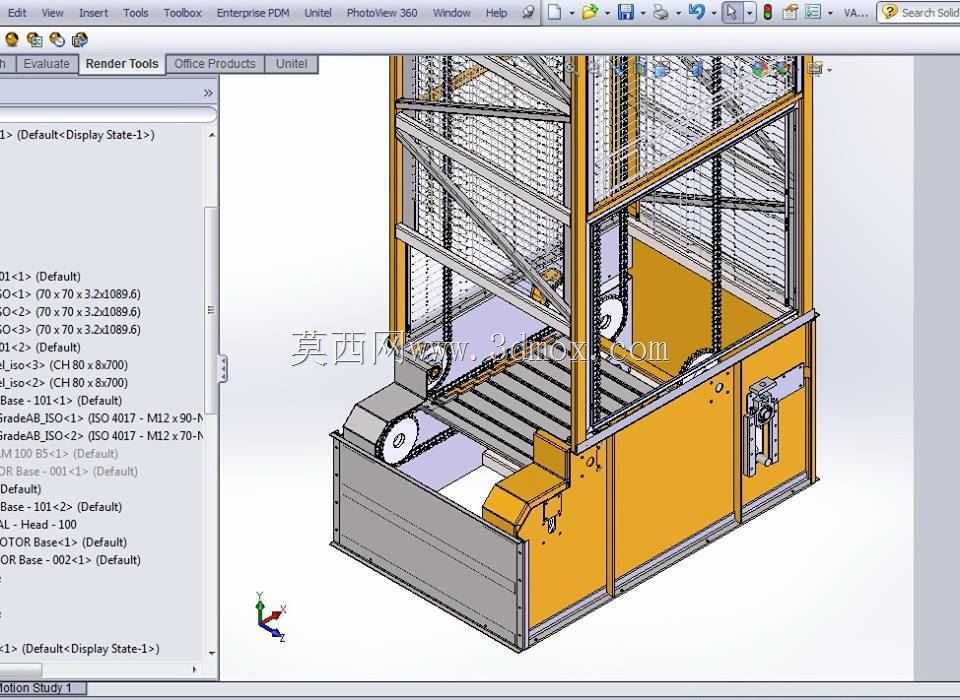

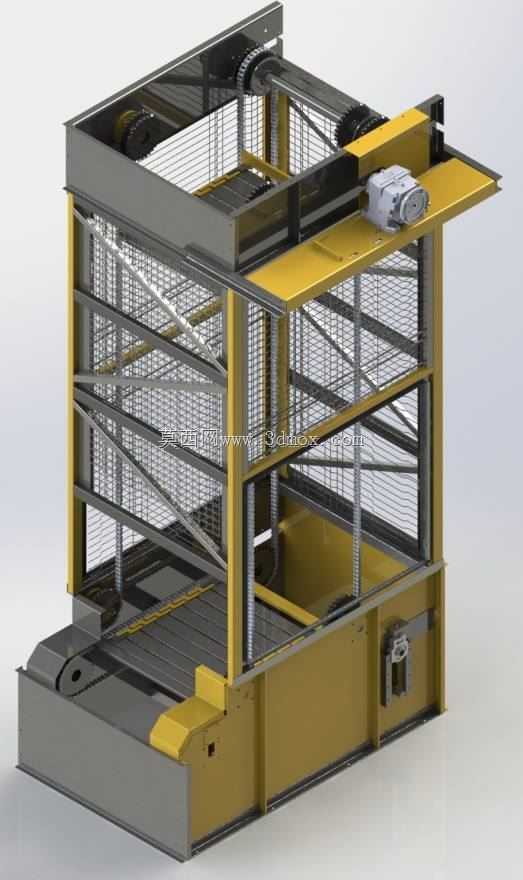

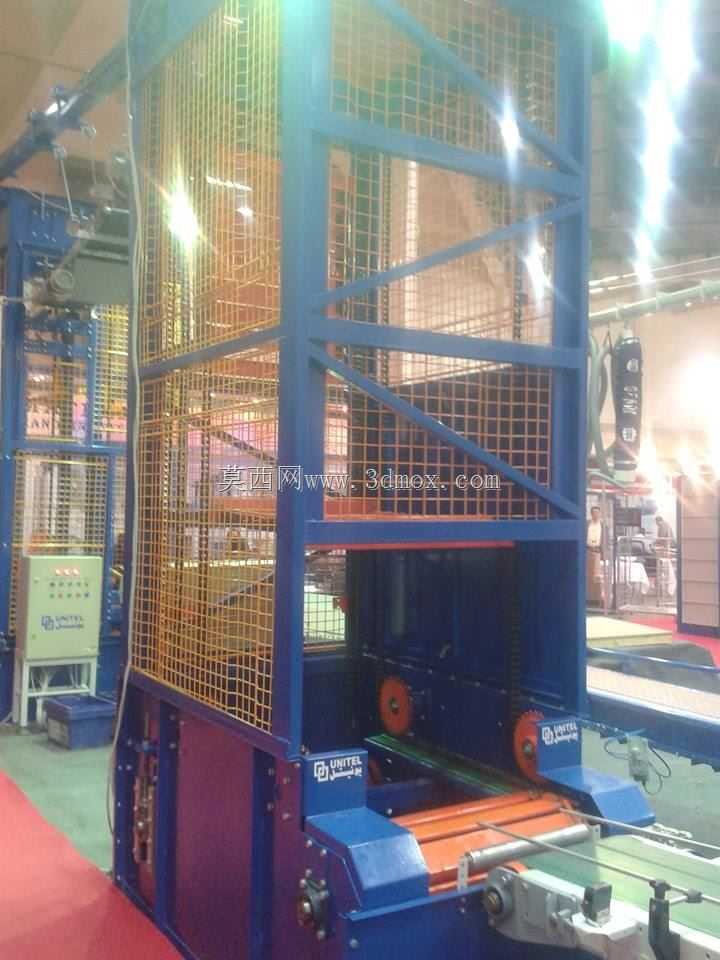

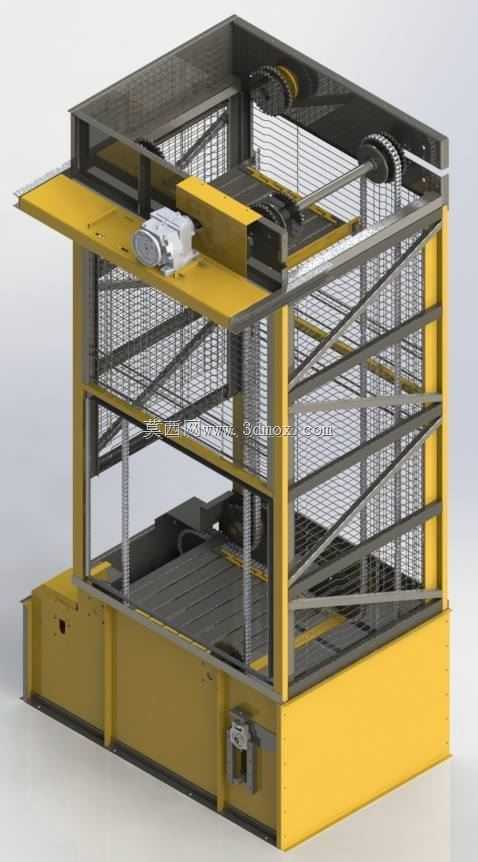

这款折叠式托盘型垂直输送设备，主要面向生产制造车间、仓储物流中心的多层空间物料转运场景，可衔接不同楼层的进料输送线与出料输送线，解决生产环节中重型货物跨层高差转运的痛点，适配箱装货物、工装托盘载件、包装成品等多种规整形态物料的垂直输送需求，在汽车零部件生产车间、电商仓储分拨中心、家电组装流水线等场景中，可替代传统人工叉车跨层转运的作业模式，大幅压缩垂直物流的周转时长，减少通道占用与人工操作的安全隐患。设备采用折叠式托盘作为承载构件，托盘通过特殊铰接结构与传动链条刚性连接，在严格的逻辑控制下可实现托盘的自动收展与精准对位，进料端可与上游进料输送机完成无干预对接，待载物托盘承接货物后沿垂直框架平稳抬升，到达指定楼层后自动与下游出料输送机对齐完成卸料，全程无需人工辅助对位。根据重载转运的设计定位，单个托盘额定承载重量可达750Kg，最大垂直输送距离可达10米，输送节拍可根据上下游产线的产能灵活调整，常规作业状态下每分钟可完成5至10包货物的垂直转运，可匹配不同节拍的生产流水线节奏。设备整体采用框架式结构设计，外围加装全封闭金属防护网，避免运行过程中货物坠落或人员误入作业区间，同时配置了全面的安全联锁系统，包含防护门联锁、过载保护、卡料急停、上下限位保护等多重安全机制，可在设备出现异常工况时瞬间切断动力输出，充分保障作业区域人员安全与输送货物的完好。设计过程中充分考虑了现场安装的边界适配性，设备底部采用一体化厚重底座结构，无需额外制作复杂的混凝土地基即可完成安装固定，框架立柱采用标准型材拼接结构，可根据现场实际层高调整框架总高度，侧边伸出的进料、出料接驳平台可根据现场输送线的位置调整伸出长度与对接高度，适配不同厂房的现有布局，无需对现有生产线进行大规模改造即可完成设备部署。传动部分采用顶部集中驱动布局，驱动单元安装在设备顶部的检修平台位置，便于日常维护保养时的操作，传动链条采用重载专用板式链条，配合导向轮组实现托盘的平稳垂直运行，避免运行过程中出现托盘晃动、偏载的问题，设备底部设置张紧调节机构，可根据链条使用磨损情况快速调整张紧度，降低后期维护的操作难度。
