工业生产用水平皮带输送设备结构

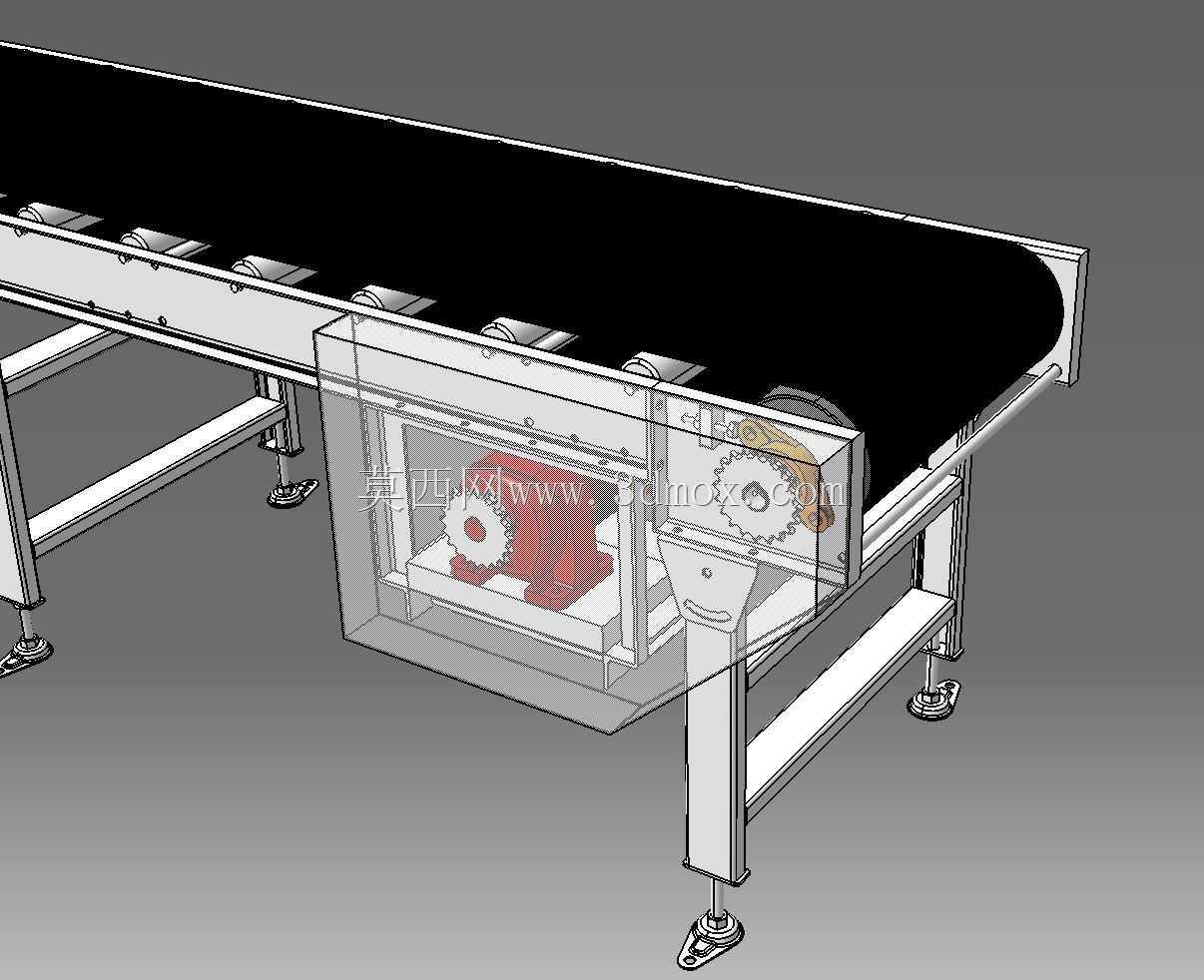

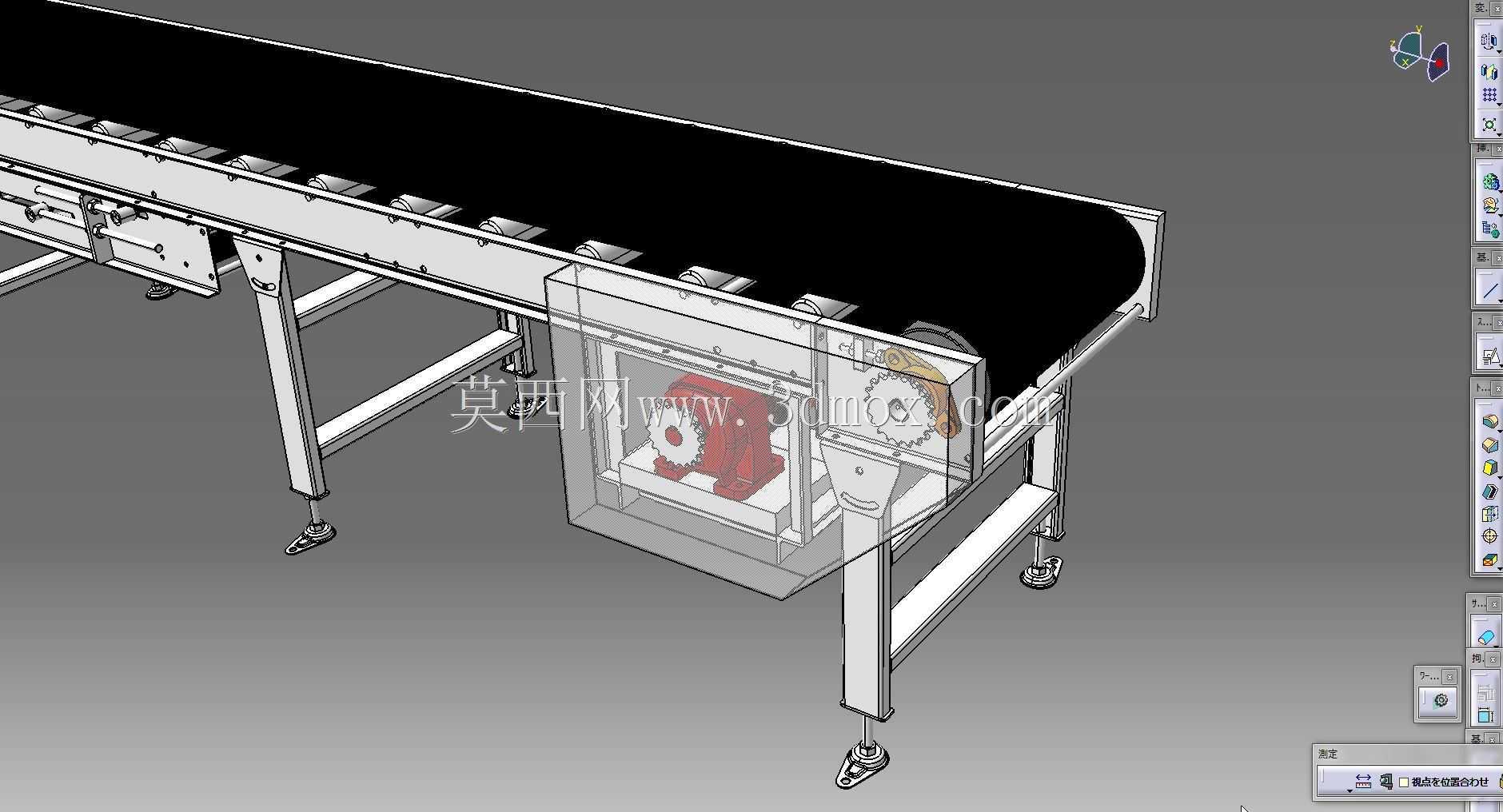

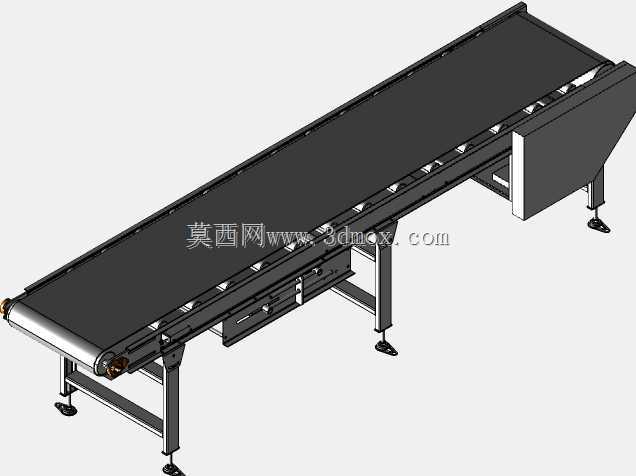

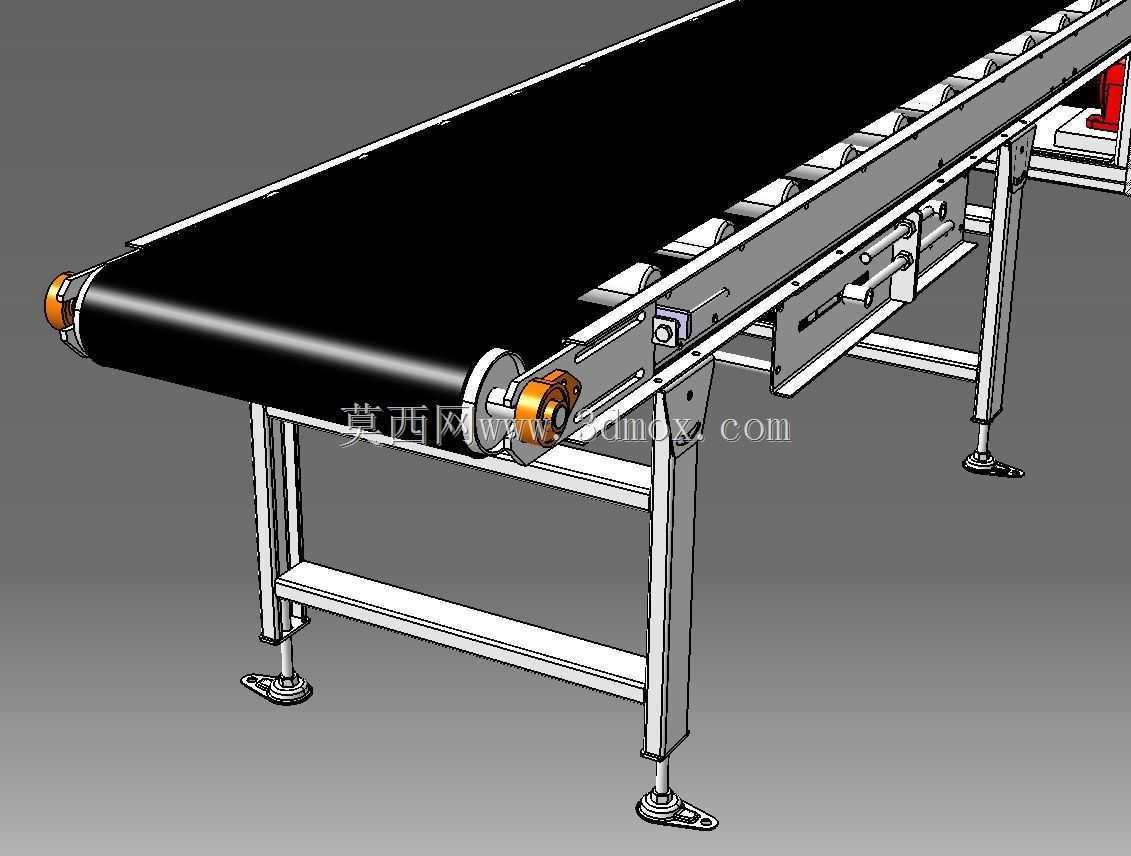

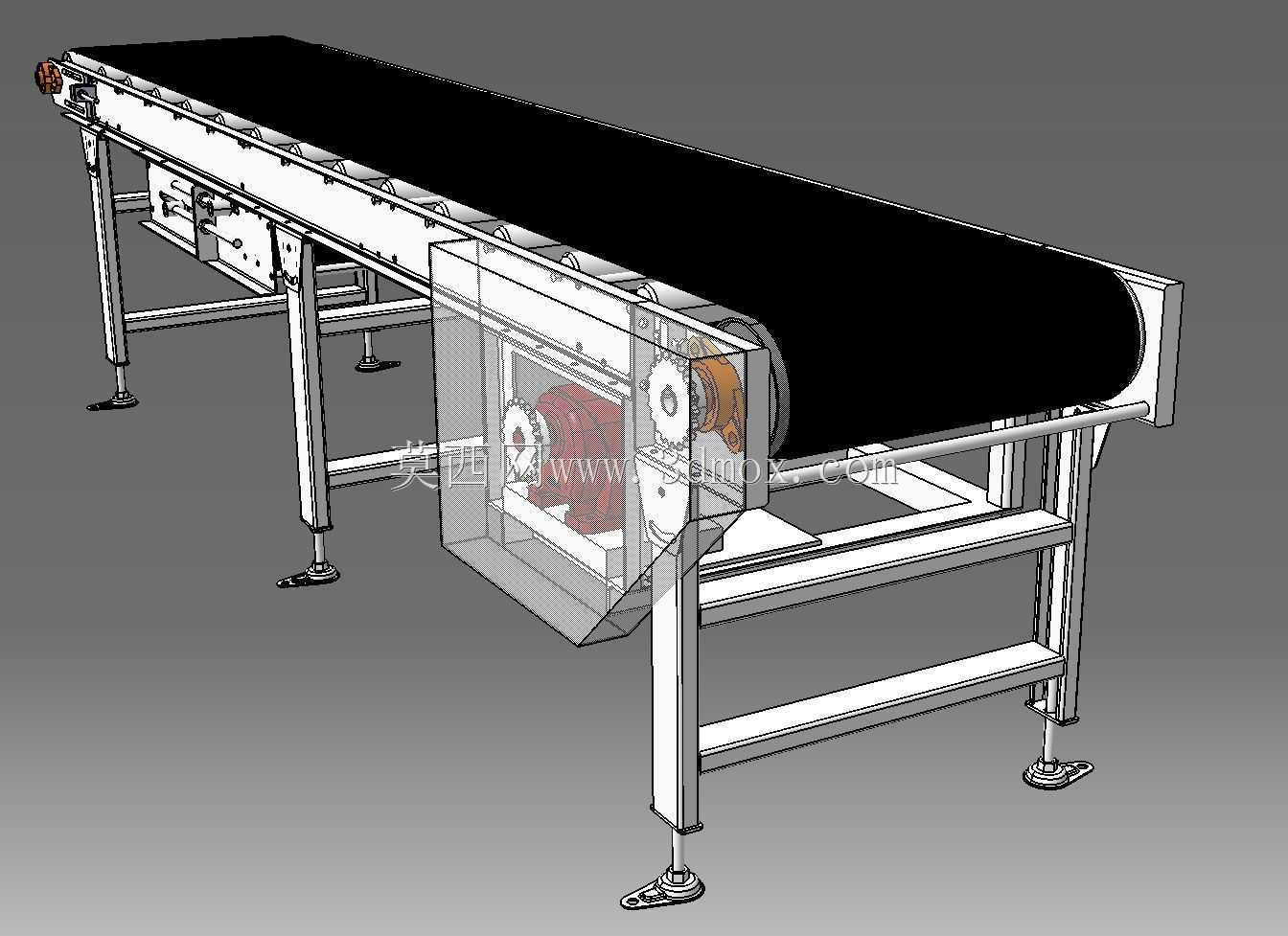

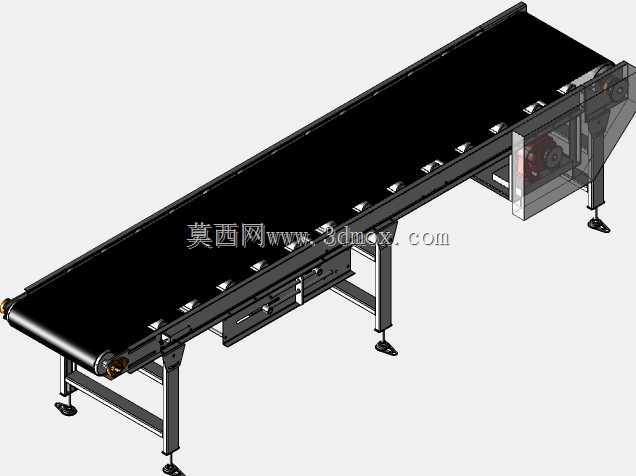

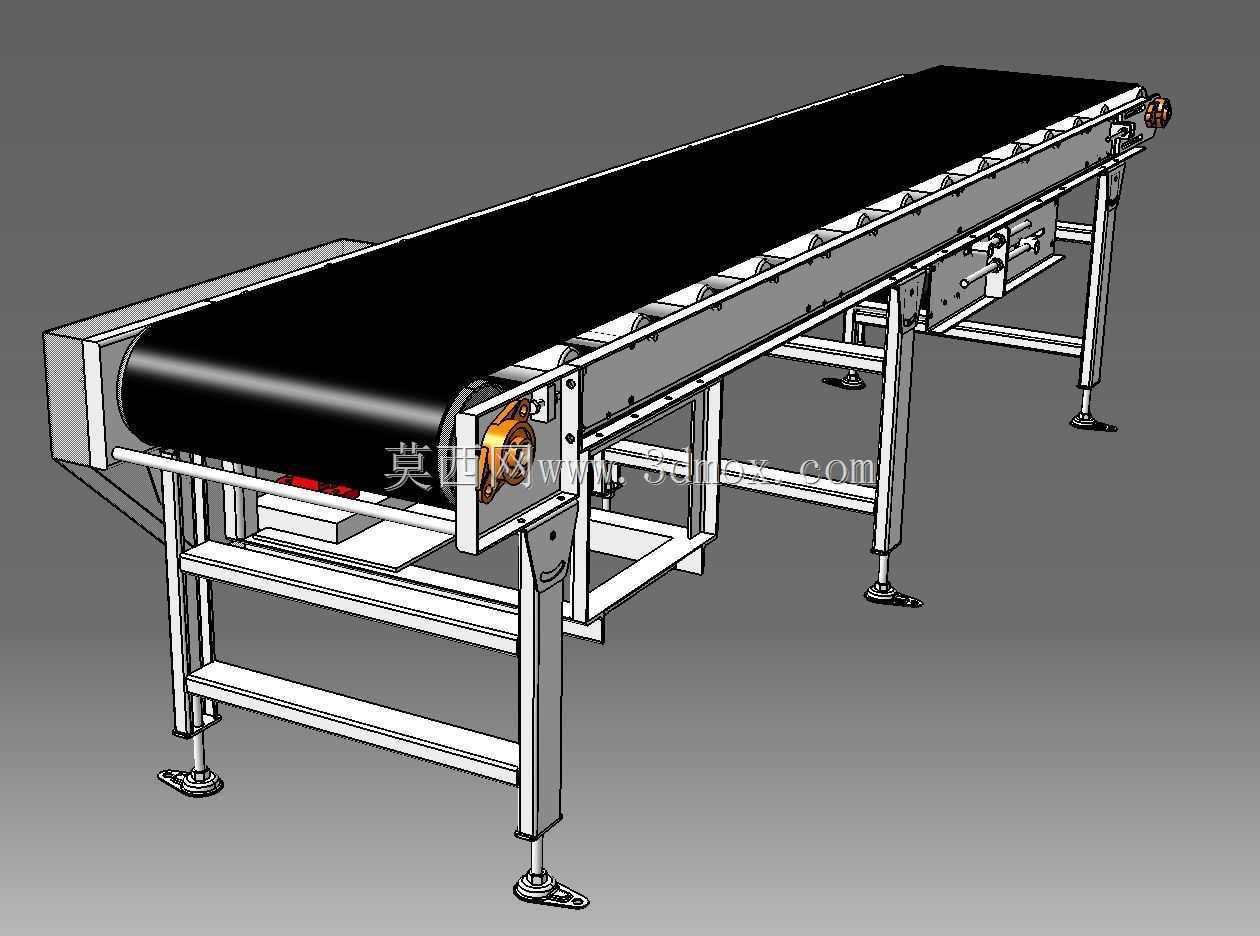

这款带式输送设备广泛应用于电子组装、食品包装、仓储分拣、零部件加工等各类生产场景中，承担不同工序间的物料水平转运任务，能够衔接上下料工位、加工设备、检测台与包装工位，替代人工搬运实现连续化作业，大幅降低生产过程中的物料转运人力成本，减少工件周转磕碰损伤，适配流水线连续生产的节拍要求。设备主体采用开放式铝型材与钣金组合机架结构，机架两侧设置纵向承托梁，下方搭配可调节高度的支撑脚，每个支脚底部配置防滑减震脚垫，既可以根据现场生产线的高度差调整整机安装高度，也能抵消地面不平整带来的晃动问题，保障设备运行过程中的稳定性。输送面采用黑色防滑平皮带，皮带下方设置密集的承托托板，避免重载物料输送过程中皮带出现下凹变形，保障物料输送过程平稳无颠簸，不会出现物料偏移、滑落的问题。设备的驱动端设置在机架一侧的护罩内部，集成了电机、减速传动组件与主动辊筒，护罩采用半透明可视化设计，既可以隔绝传动部件的外露安全隐患，也能方便日常运维时快速观察内部传动件的运行状态，及时排查异响、磨损等问题。从动端配置了皮带张紧调节机构，通过调整从动辊筒的两端位置，可以精准控制皮带的张紧度，纠正皮带运行过程中的跑偏问题，延长皮带的使用寿命。机架中部设置横向加强横梁，提升整体机架的结构刚性，即使在长距离布置、承载较重工件的工况下，也不会出现机架变形扭曲的问题。设备安装时需要预留两侧的操作维护空间，驱动端一侧需要预留足够的接线与检修空间，支脚调节范围可适配不同高度的上下游设备对接，整机宽度与长度可根据现场产线布局灵活适配，既可以单台独立使用完成短距离物料转运，也可以多台拼接组成长距离输送线，适配不同生产场景的布局需求。设备的传动部件全部做了安全防护设计，外露的旋转部件都设置了防护结构，避免生产过程中操作人员误触引发安全风险，整体结构兼顾了运行稳定性、运维便捷性与使用安全性，能够适配多数常规工业生产场景的物料输送需求。
