双轴联动CNC旋转轴结构设计方案

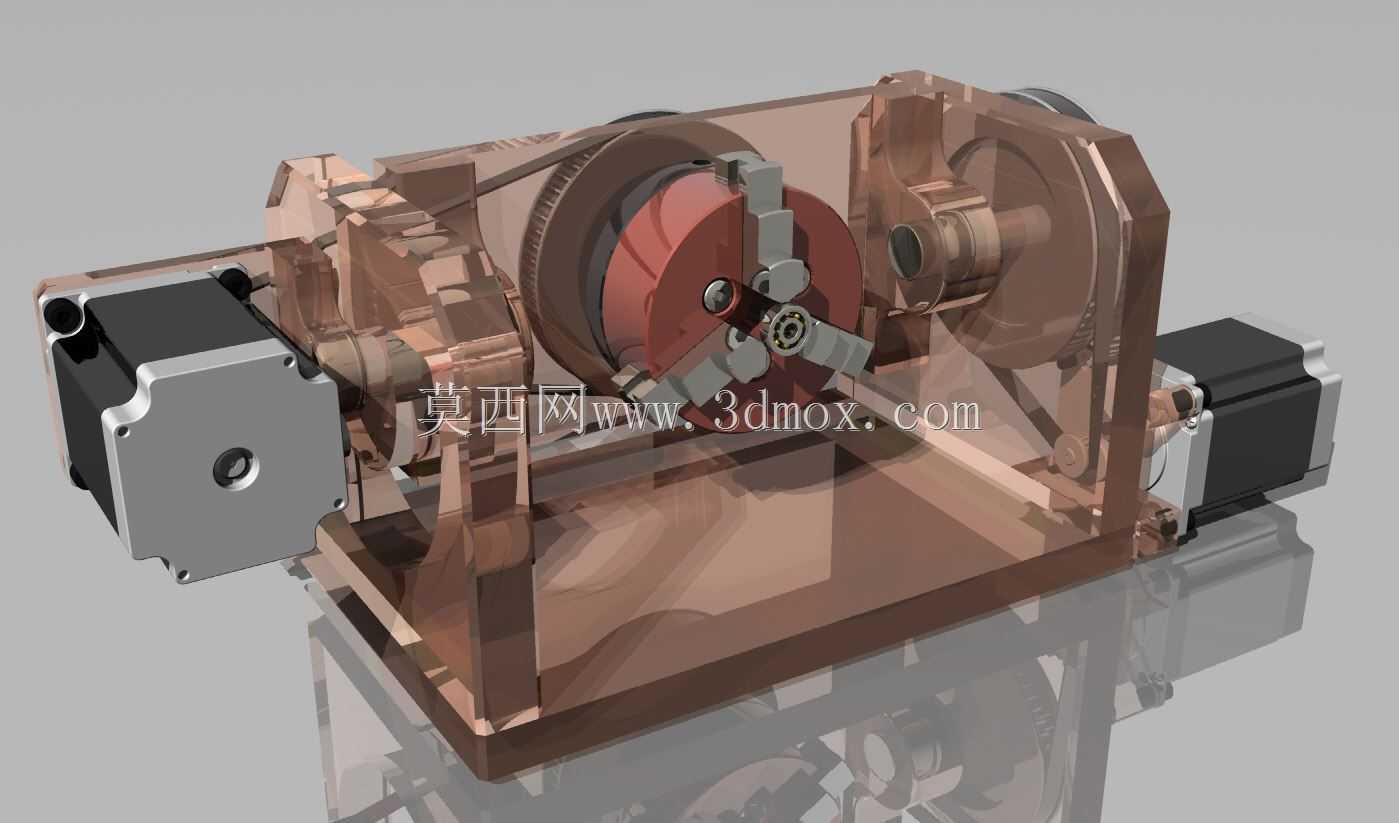

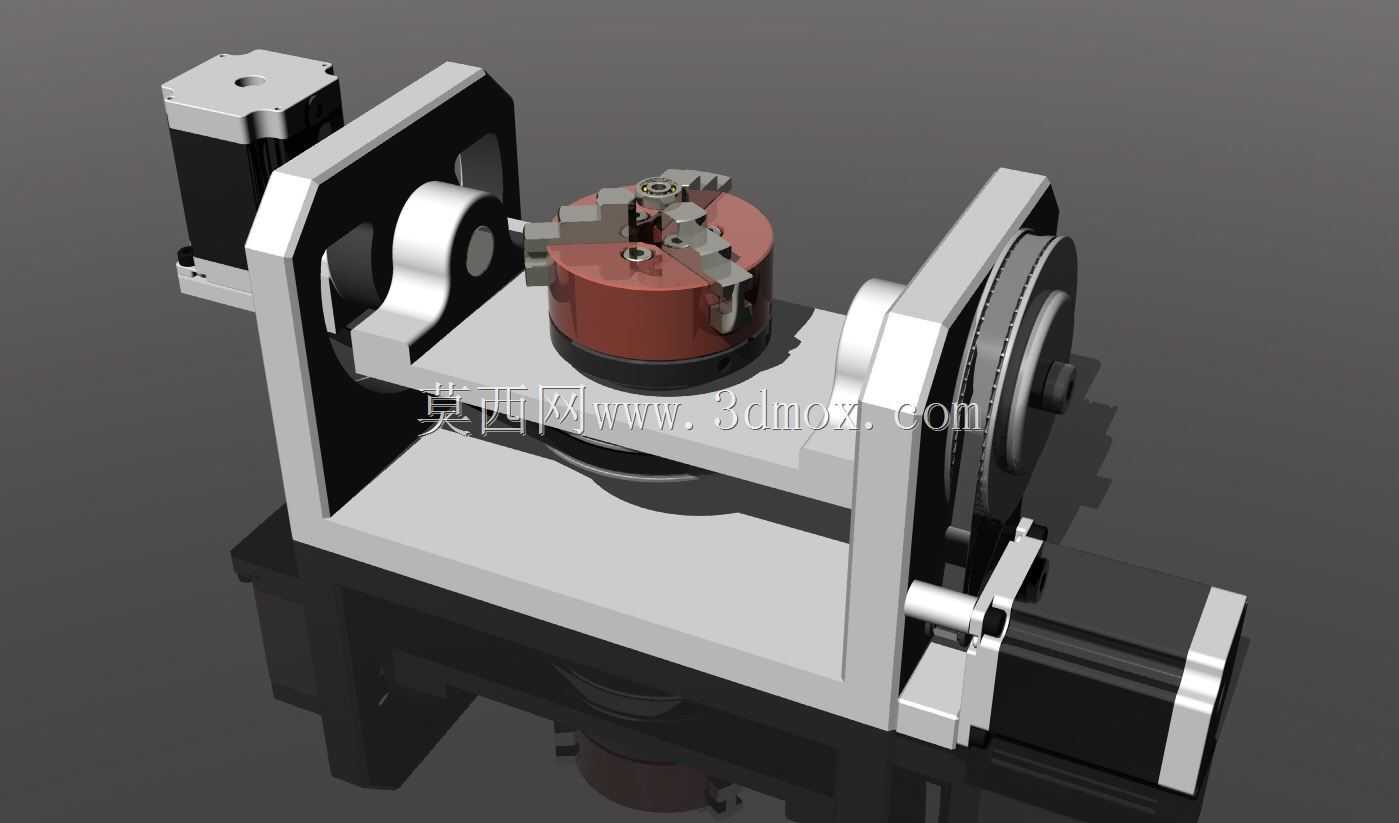

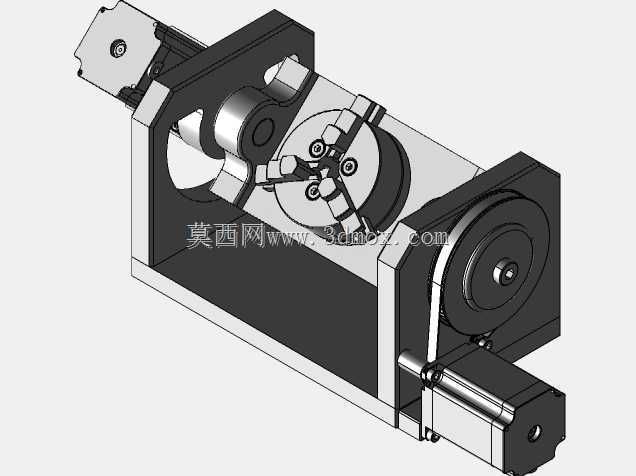

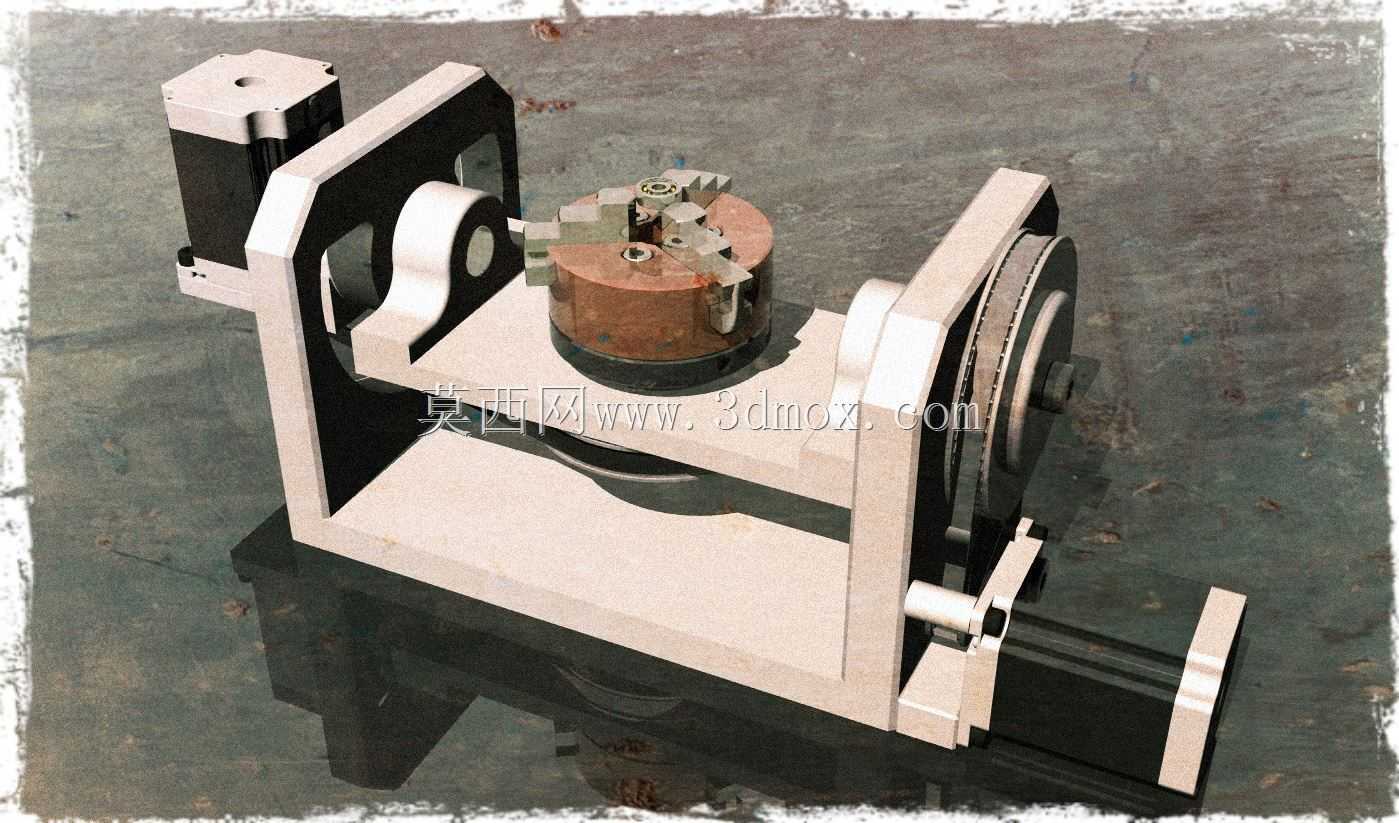

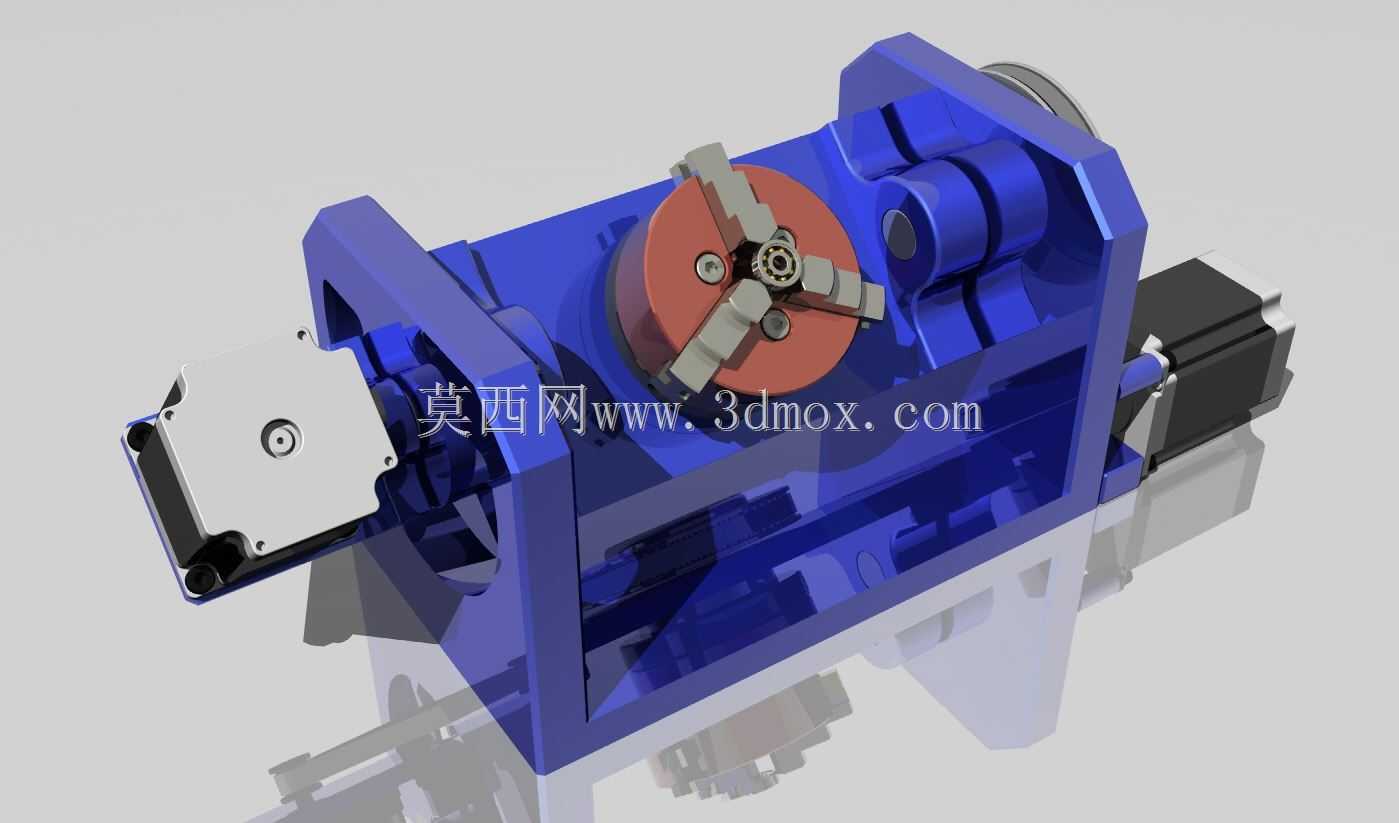

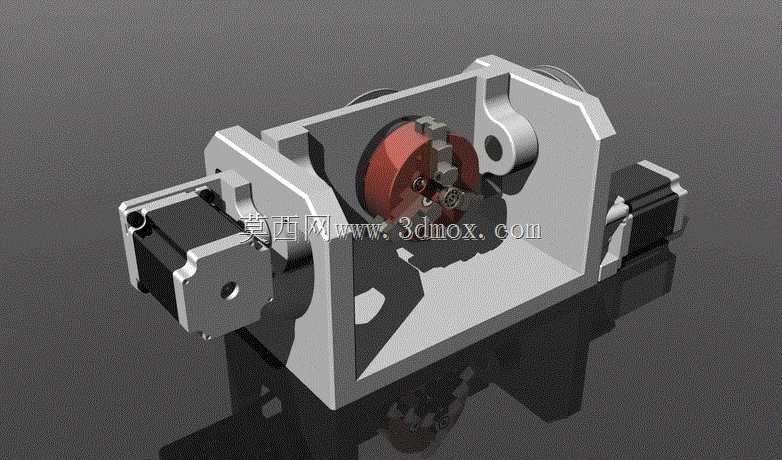

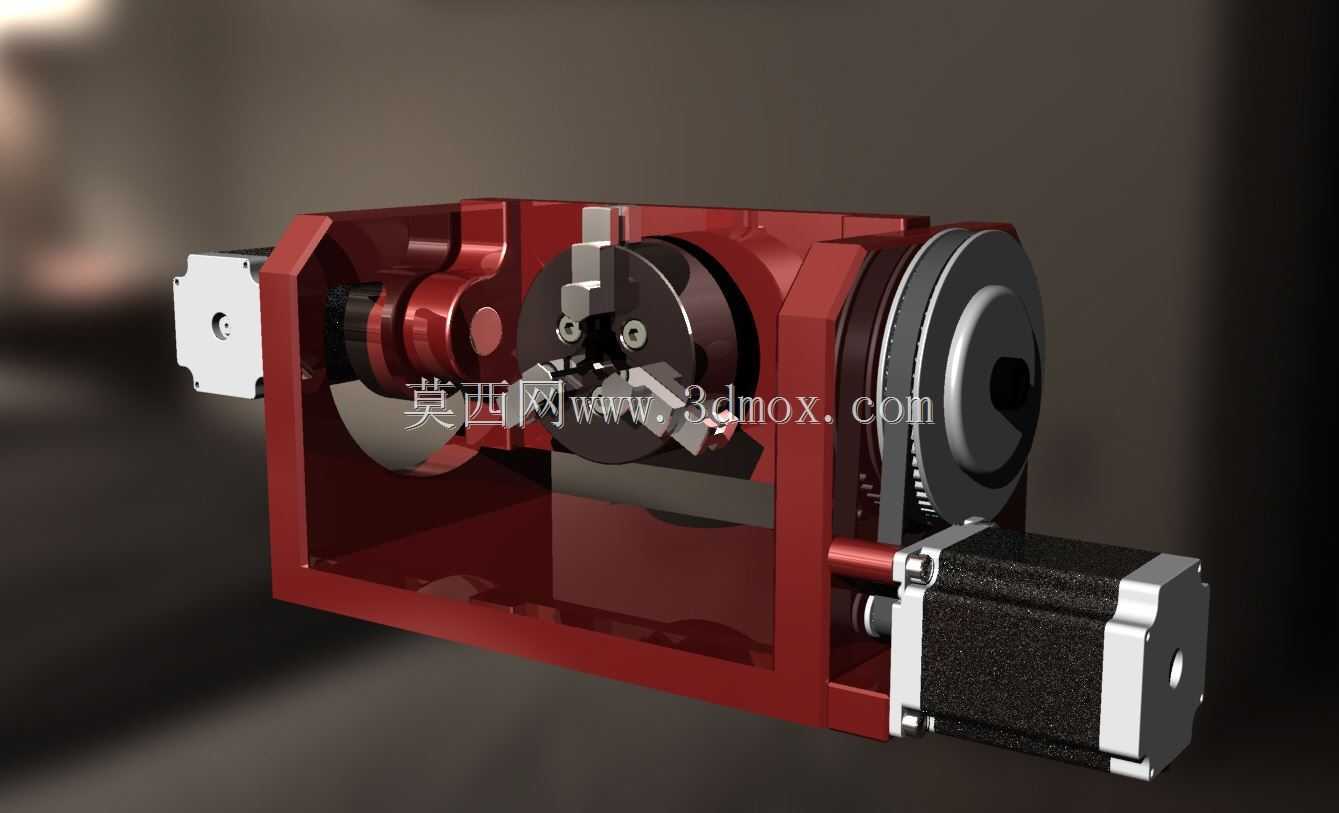

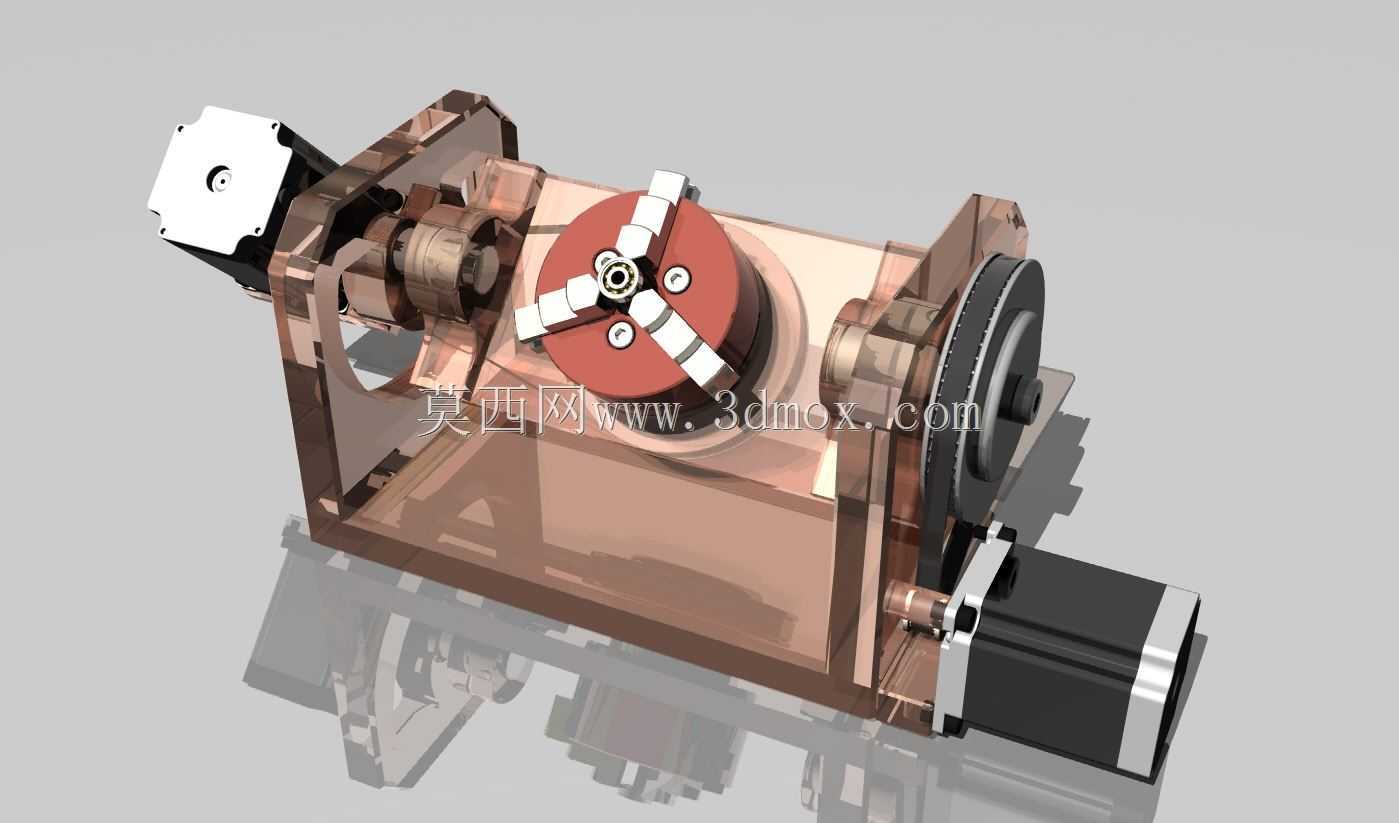

这款双轴联动旋转轴是面向多面体复杂零件加工场景开发的核心功能部件，主要适配中小型立式加工中心、桌面级数控铣削设备，可帮助原本仅具备三轴直线运动能力的机床拓展出两个回转轴的加工自由度，实现工件一次装夹下的多面轮廓、空间斜孔、复杂曲面的连续加工，大幅减少多工序装夹带来的定位误差，缩短零件加工的辅助周转时间，在小型精密零件加工、五金模具型腔加工、工艺饰品雕铣、教学实训设备改造等场景中都有广泛的应用空间。从实际功能来看，该结构采用双侧对称驱动布局，两个回转轴分别承担工件的俯仰摆动与周向旋转功能，可实现A、C轴方向的联动插补，配合机床原有XYZ直线轴即可完成五轴联动的加工动作，适配盘类、小型壳体类、异形结构件的多面加工需求，避免多次装夹带来的精度损失，同时双侧支撑的框架结构能有效提升轴系负载刚性，降低切削过程中的结构振颤，保障加工表面质量与尺寸稳定性。设计过程中优先考虑了结构的紧凑性与安装适配性，整体采用框式承载主体，将驱动元件、传动结构、装夹工位全部集成在封闭框架内部，既可以作为独立功能附件加装在现有三轴机床工作台面上，也可以作为核心部件集成到专用五轴加工设备中。设计时充分考虑了安装边界的适配性，整体底座的安装孔位采用通用间距设计，可直接适配多数中小型机床的T型槽工作台规格，无需额外制作过渡转接板，降低现场改造的适配成本；两侧驱动单元采用内嵌式安装布局，尽可能压缩了非工作方向的外形尺寸，避免加装后超出现有机床的行程防护范围，同时预留了足够的刀具运动避让空间，防止加工过程中主轴与轴体结构发生碰撞。结构细节上，旋转端采用标准卡盘安装接口，可快速适配不同规格的手动、气动卡盘，满足不同尺寸工件的装夹需求；传动环节预留了消隙结构的安装空间，可根据精度需求选配谐波减速器或者同步带传动结构，兼顾成本控制与精度表现；框架主体采用一体式铸造结构设计，壁厚经过拓扑优化，在保证整体刚性的前提下尽可能控制自身重量，降低对机床工作台的负载压力，同时所有走线都设计有内部走线通道，避免加工过程中切削液、切屑对线缆造成损伤，提升部件长期运行的可靠性。
