桌面级DIY数控雕刻加工设备结构设计

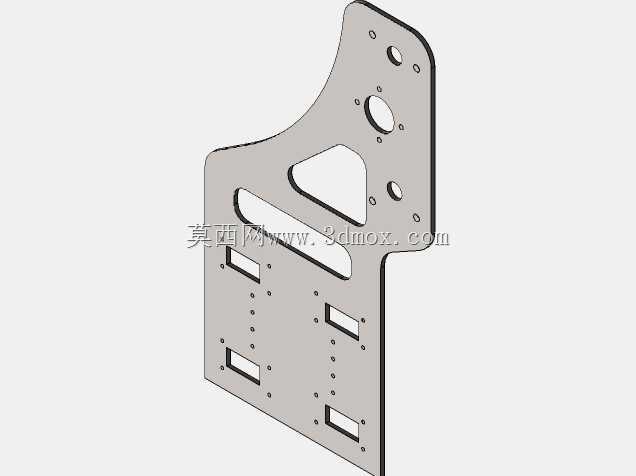

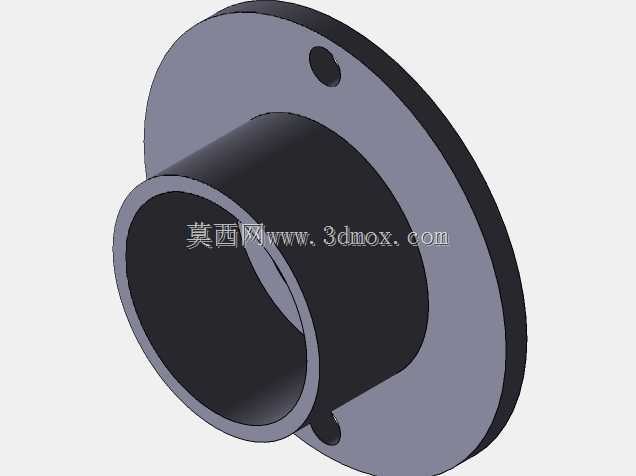

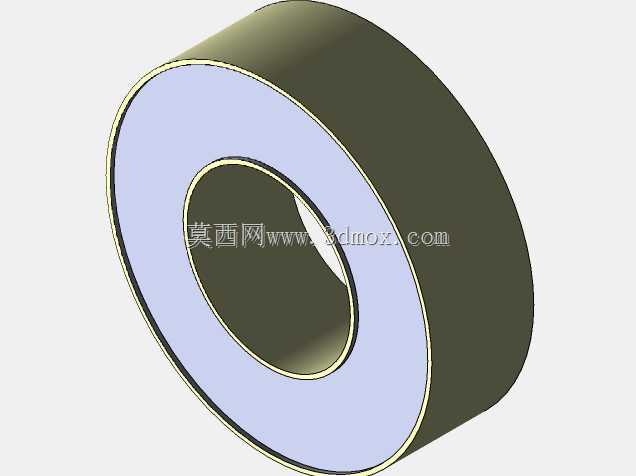

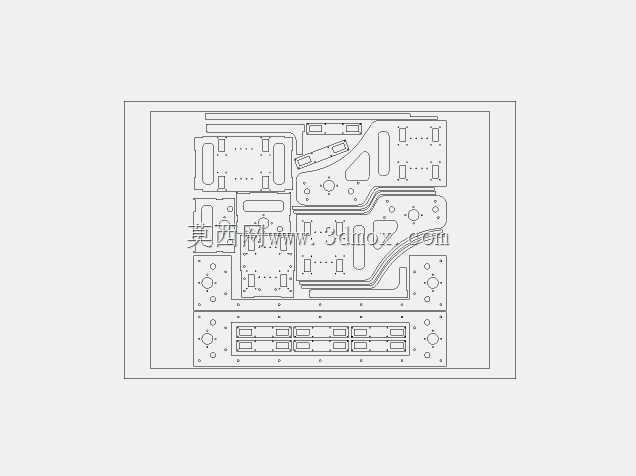

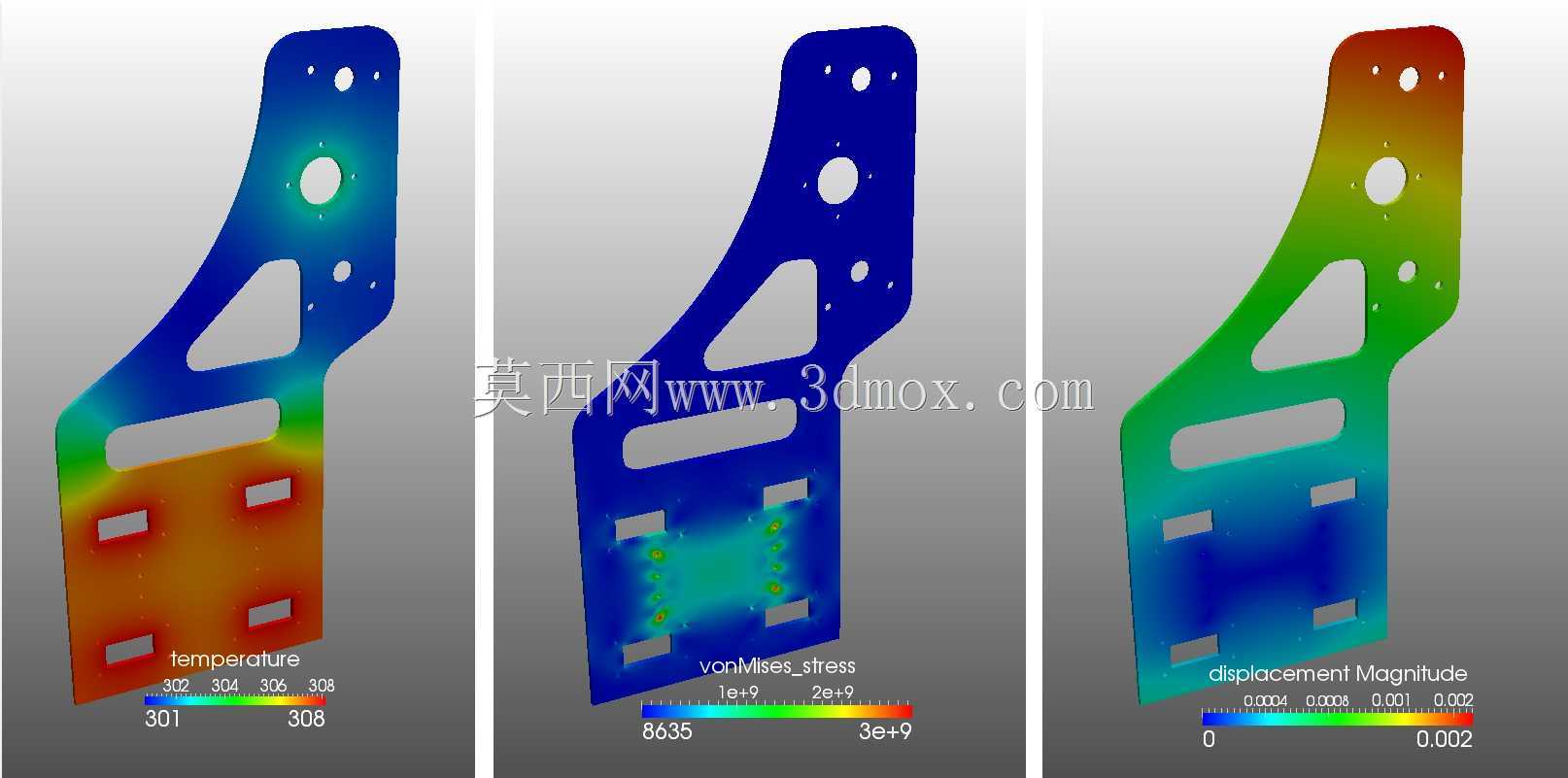

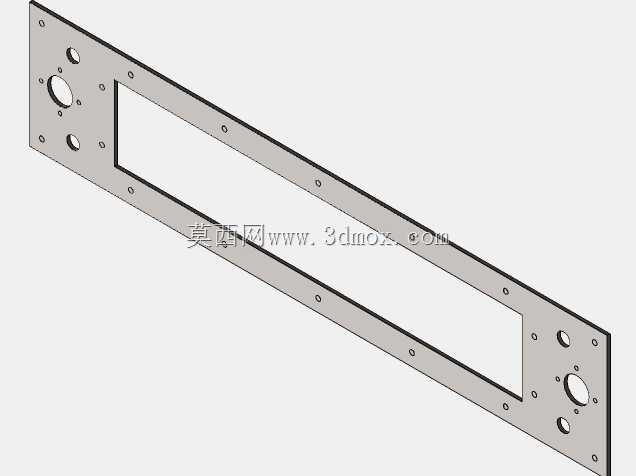

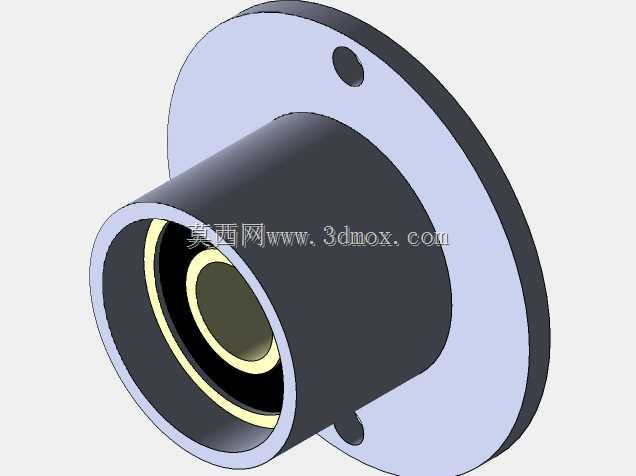

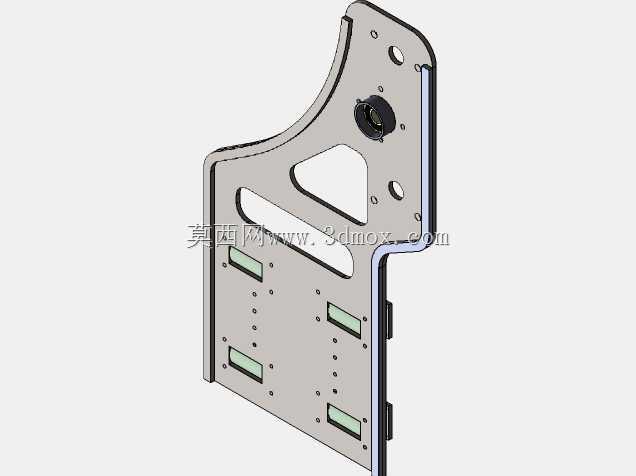

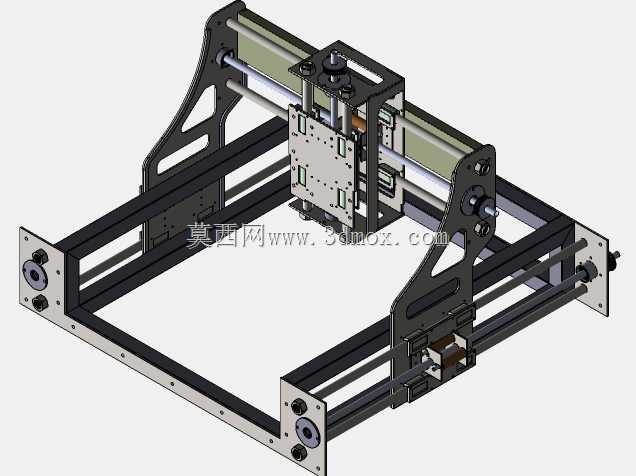

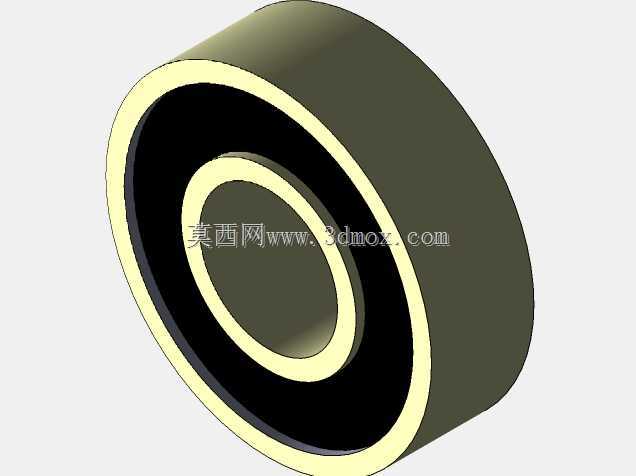

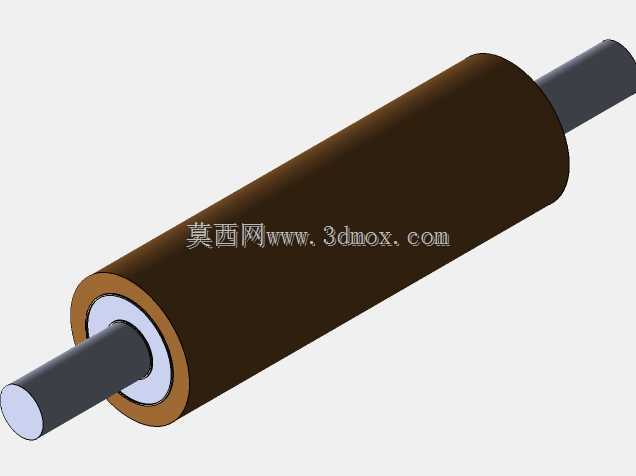

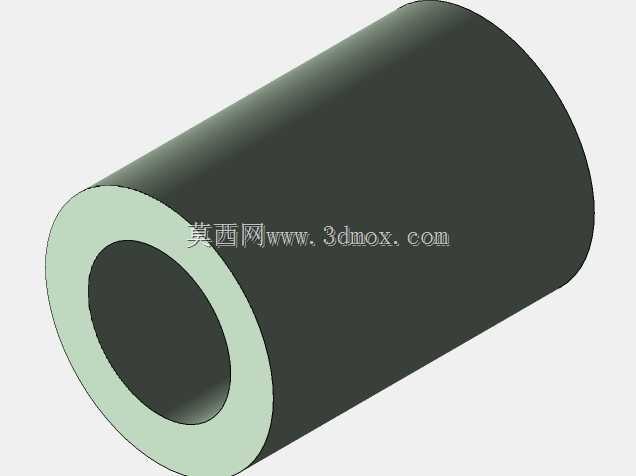

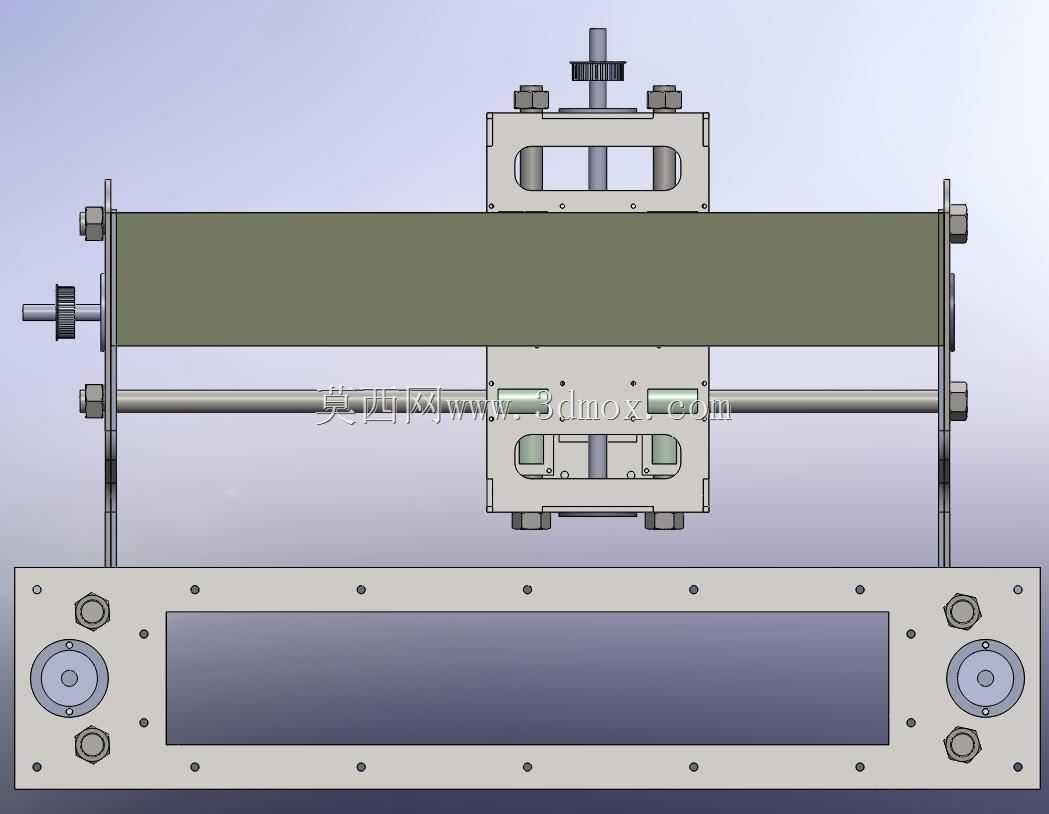

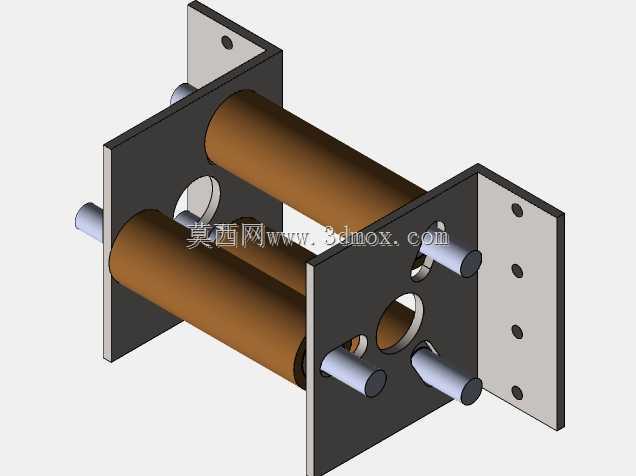

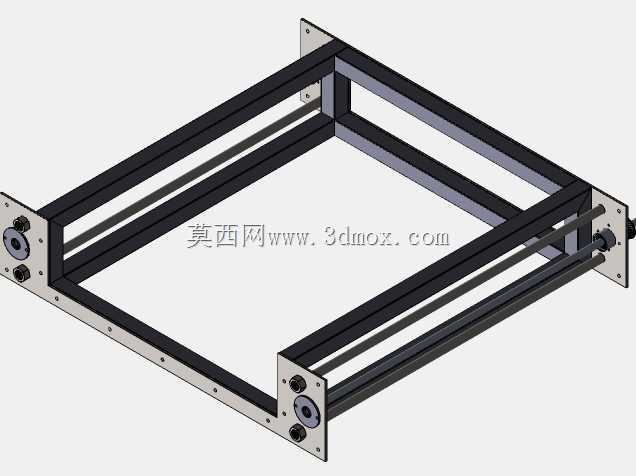

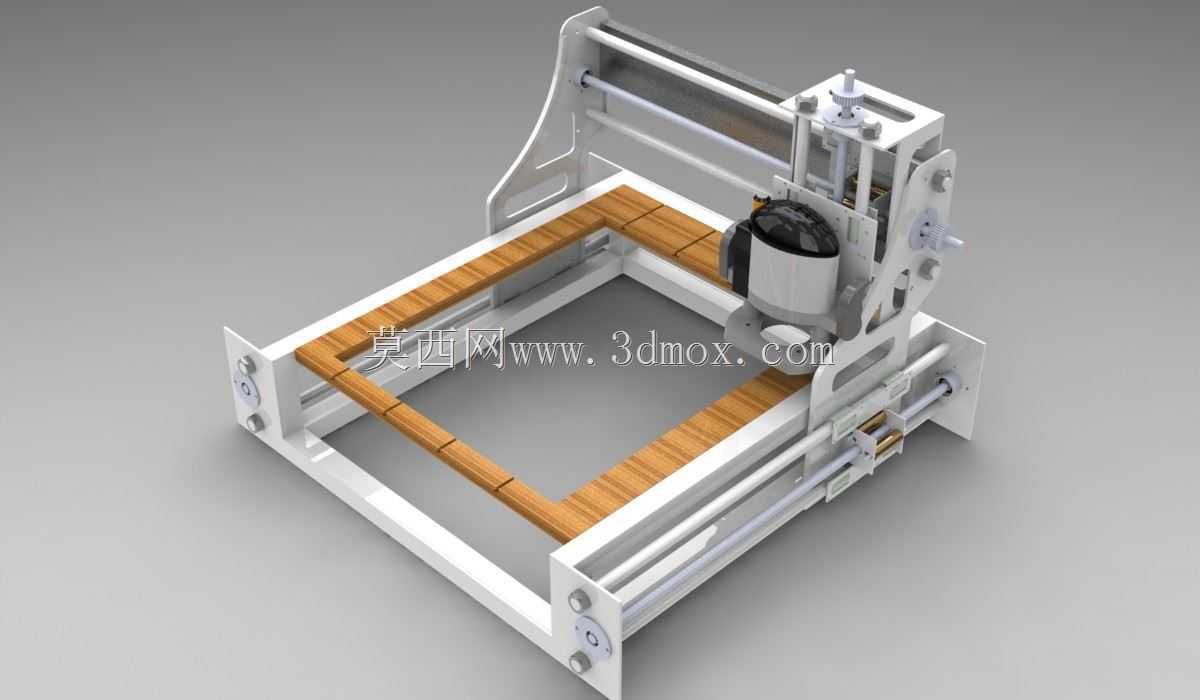

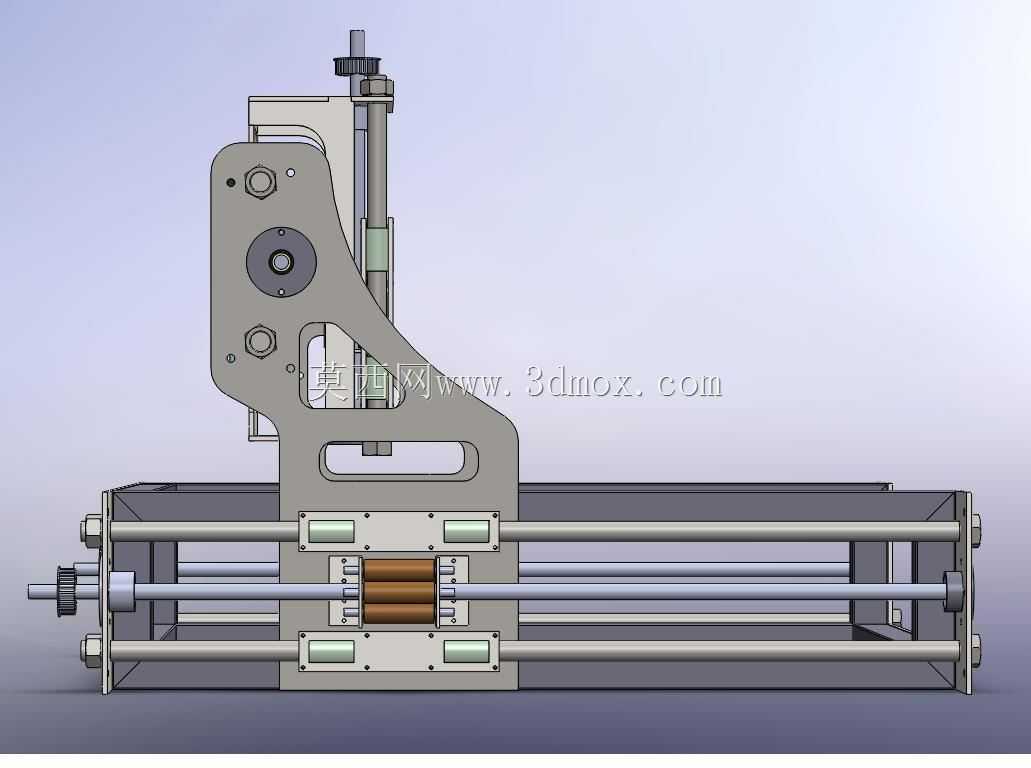

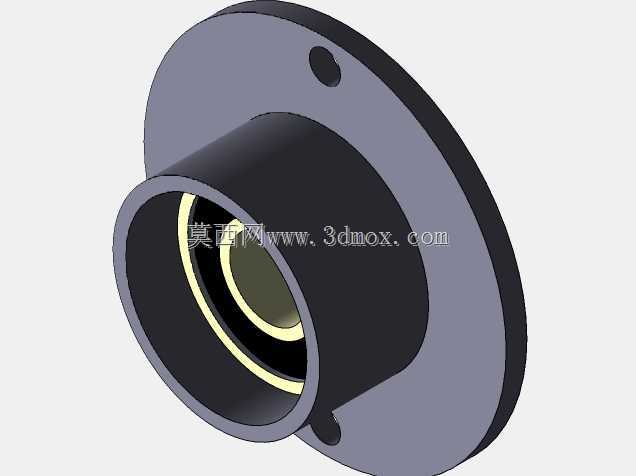

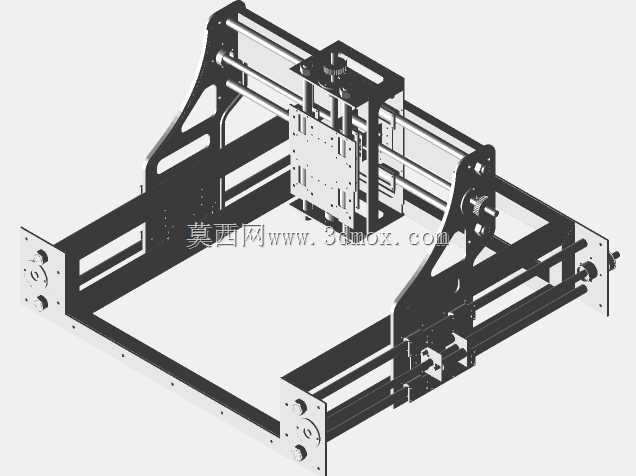

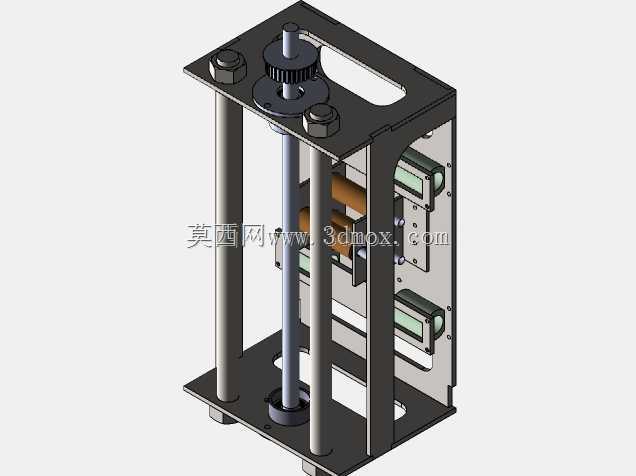

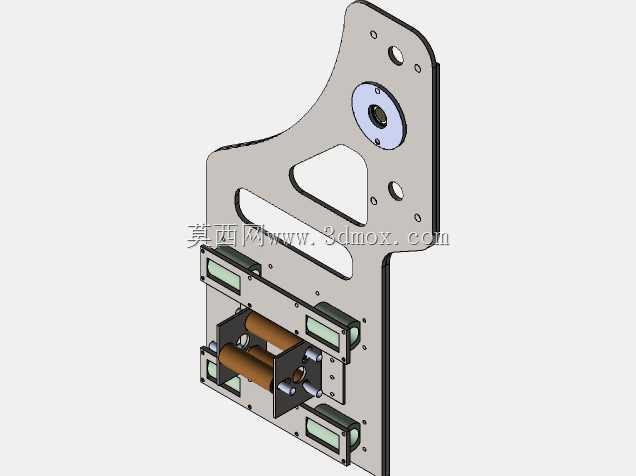

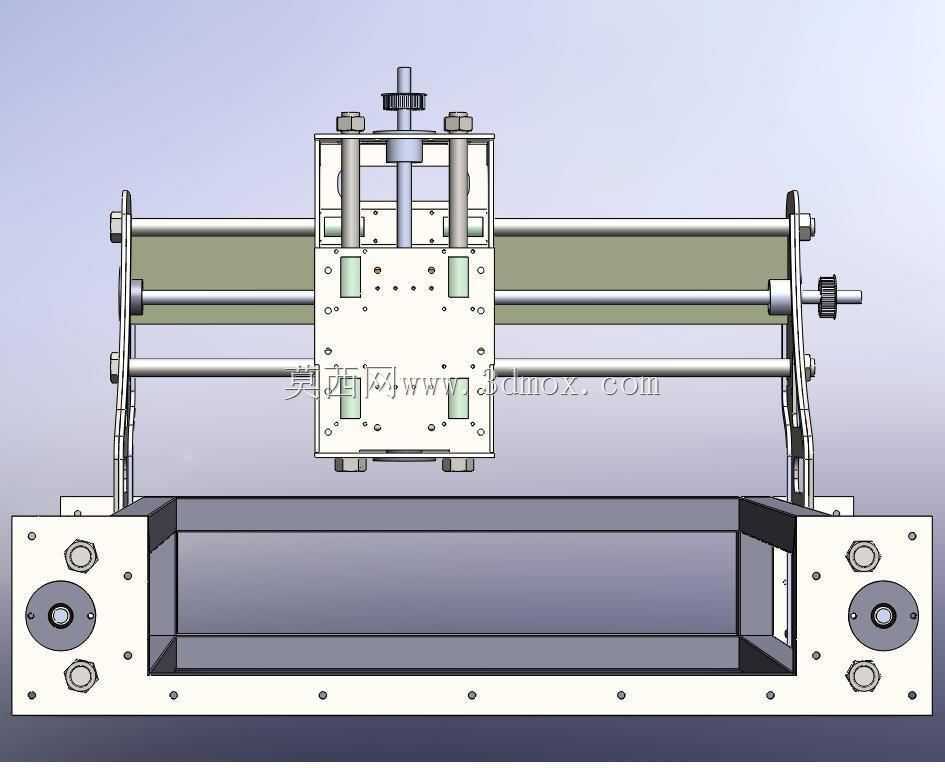

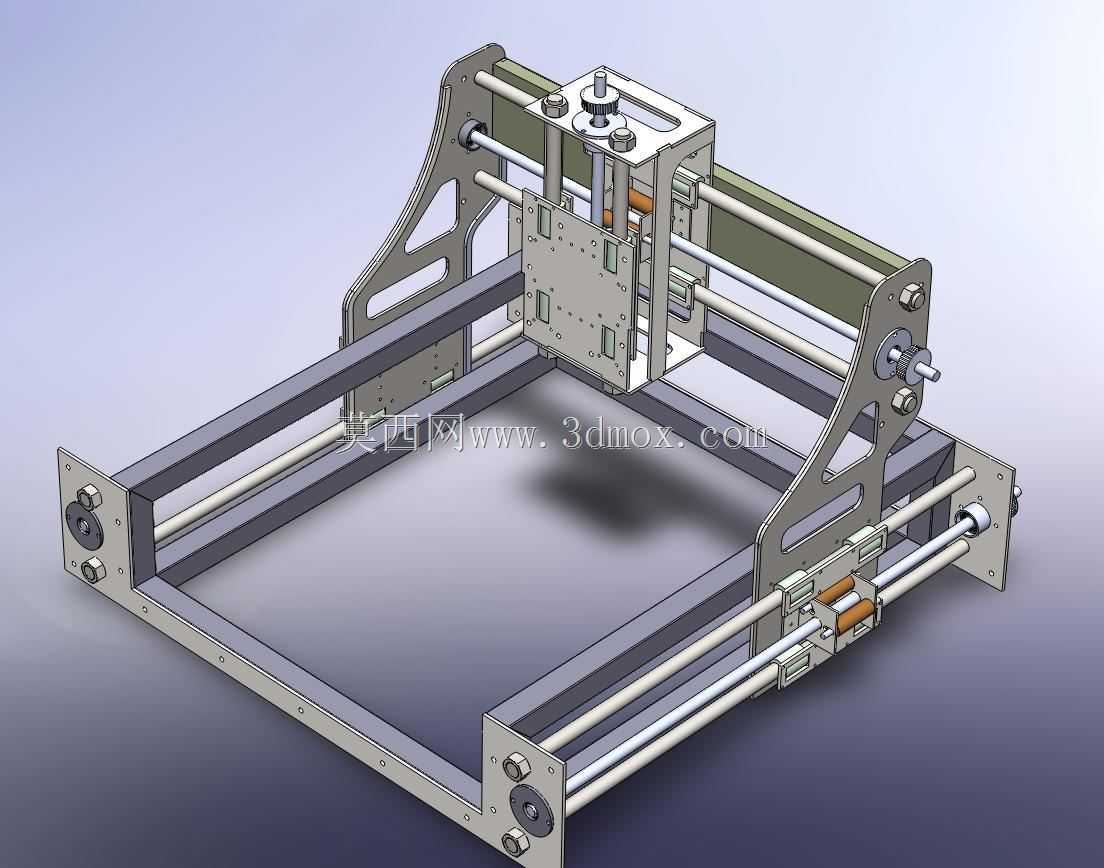

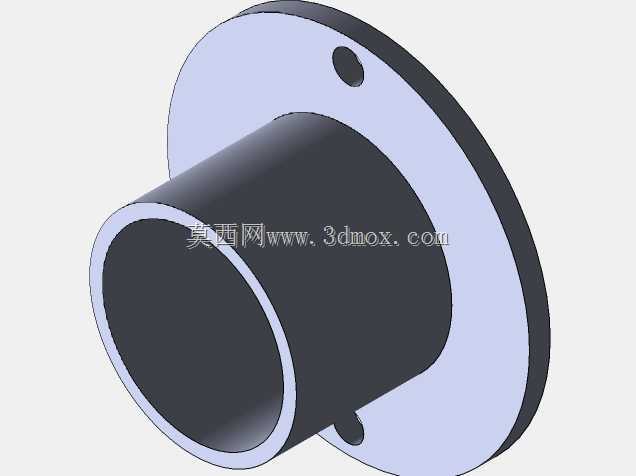

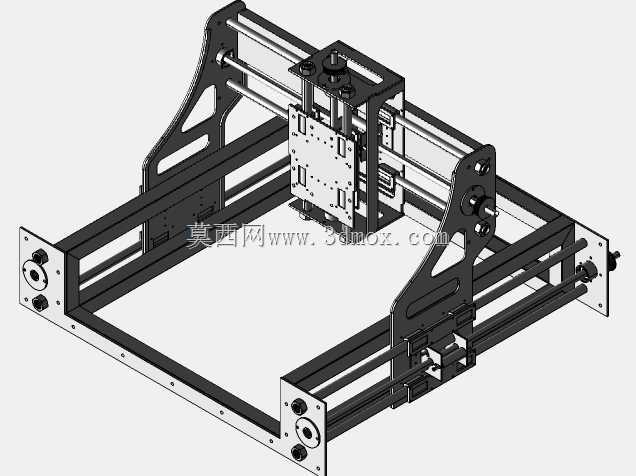

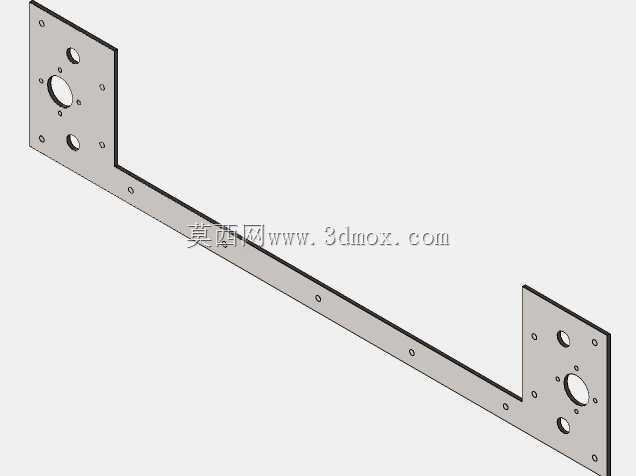

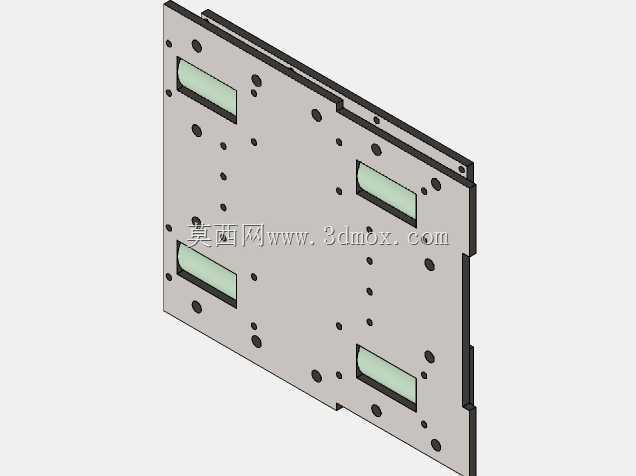

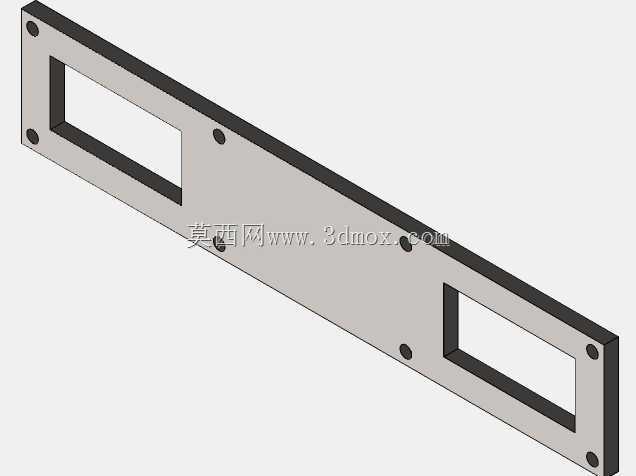

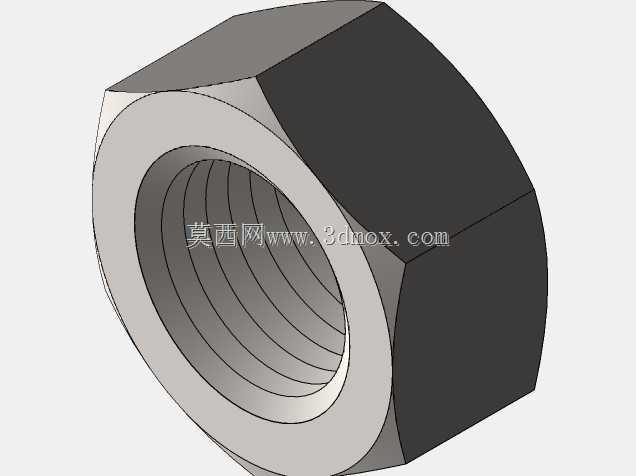

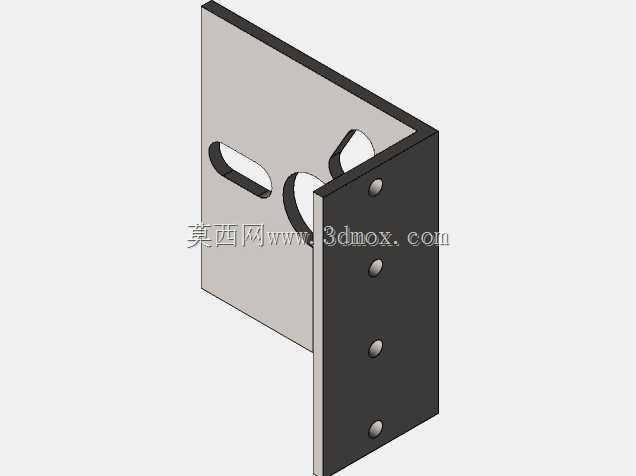

这款DIY数控加工设备主要面向小型加工工坊、个人创客工作室、模型制作场景使用，可完成软金属、木材、工程塑料、亚克力等多种材质的平面铣削、轮廓雕刻、钻孔开槽等加工作业，能够覆盖文创产品制作、非标零件打样、教学实训演示、个性化定制加工等多类实际需求，相比工业级大型数控设备，它的占地空间更小，搭建与维护成本更低，操作门槛更友好，适合小批量、多品类的柔性加工场景使用。设备整体采用开放式框架结构设计，X轴方向有效加工行程达到650mm，Y轴方向有效加工行程为550mm，Z轴方向有效加工行程为200mm，双平面的工作台设计可以同时装夹两类不同的待加工工件，减少反复装夹校准的辅助时间，提升小批量加工的作业效率。机架主体采用4x4规格的框型结构搭建，主框架型材厚度为3mm，整体刚性足以承载3hp功率主轴的铣削作业负载，加工过程中可以有效降低结构震颤带来的加工误差，提升工件表面的加工精度。设备的直线运动导向部件采用直径20mm的不锈钢导轨，配套同规格的直线轴承作为运动支撑，运动过程中摩擦阻力小，传动响应灵敏，长时间运行也能保持稳定的导向精度，不会出现卡顿、偏移的问题。设计过程中重点考量了两个核心使用需求，一是整机的快拆维护性能，所有运动部件、传动部件、主轴组件都采用模块化的安装设计，无需复杂的专用工具就可以完成部件的拆卸更换与日常维护，使用者可以根据自身的加工需求灵活更换不同功率的主轴、不同导程的传动丝杆，调整设备的加工性能；二是双工作台的实用性设计，两个平整的加工工作面可以分别适配不同的夹具，一个工作面装夹待加工工件时，另一个工作面可以提前完成下一个工件的装夹校准，大幅缩短加工间隙的等待时间。主轴部位配套了冷却结构，长时间持续铣削作业时可以有效带走主轴高速运转产生的热量，避免主轴过热导致的精度下降与部件损耗，延长核心部件的使用寿命。设备的走线、传动部件都采用外露式布局，方便使用者排查运行故障，调整传动预紧度，也便于后期根据加工需求拓展加装吸尘罩、冷却喷淋、工件定位等附加功能组件，整体结构兼顾了加工刚性、使用灵活性与改装拓展性，能够满足个人用户与小型加工场景的多样化加工需求。
