大涵道比航空涡扇动力装置剖视结构

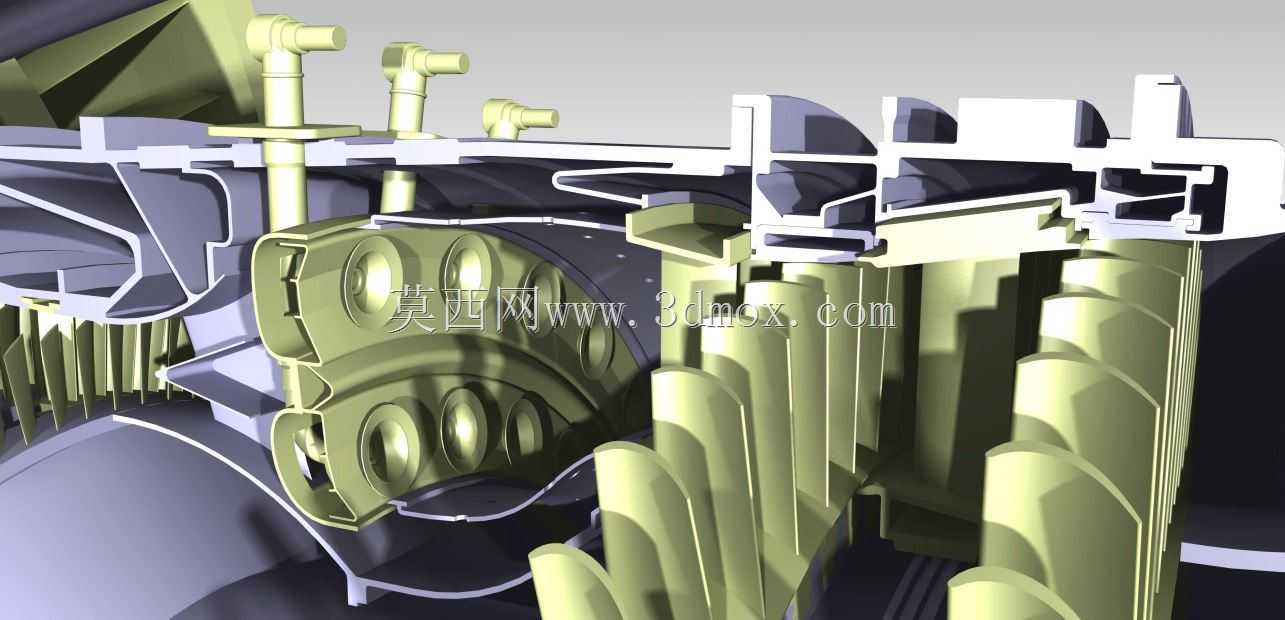

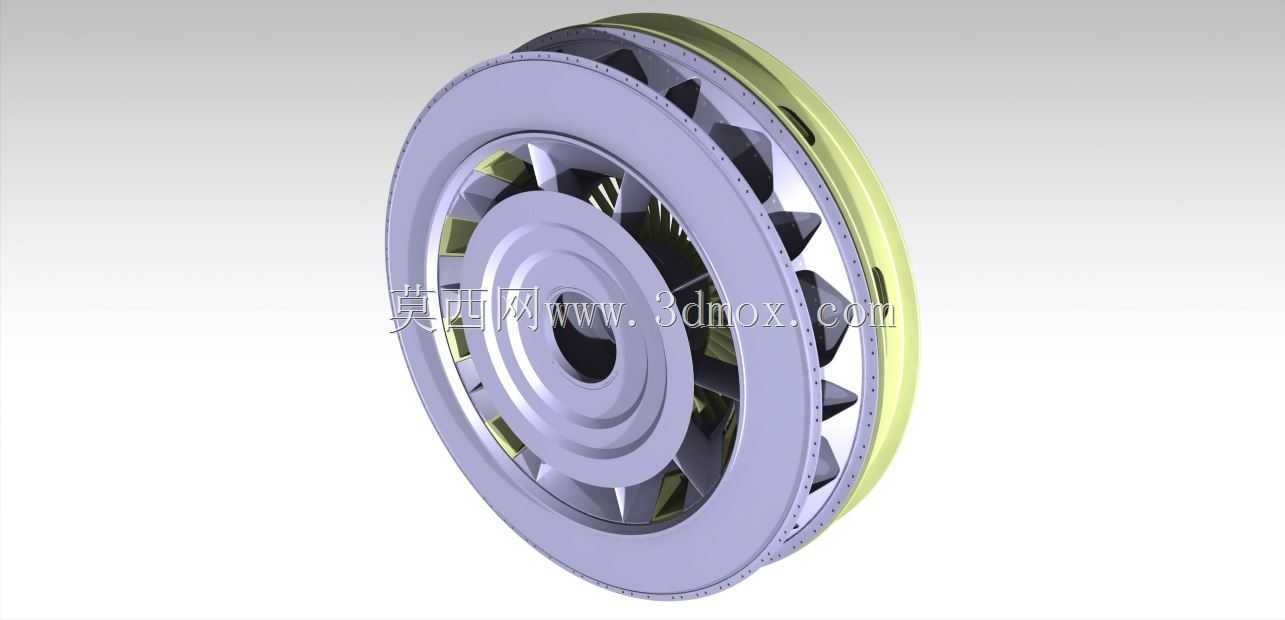

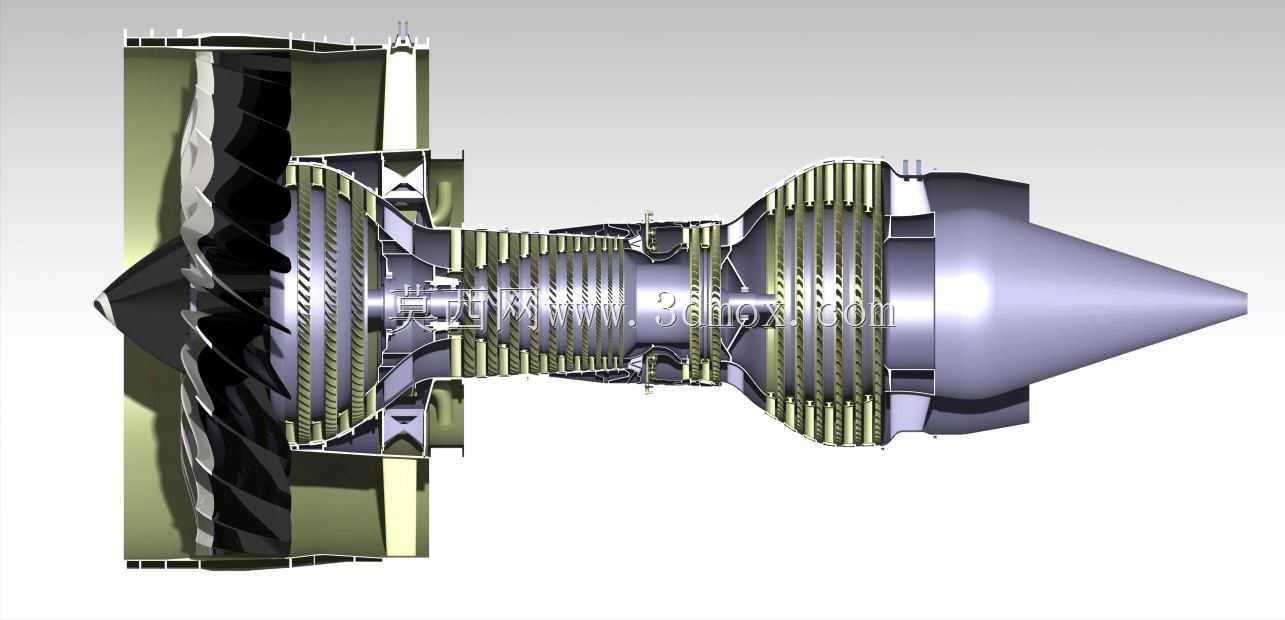

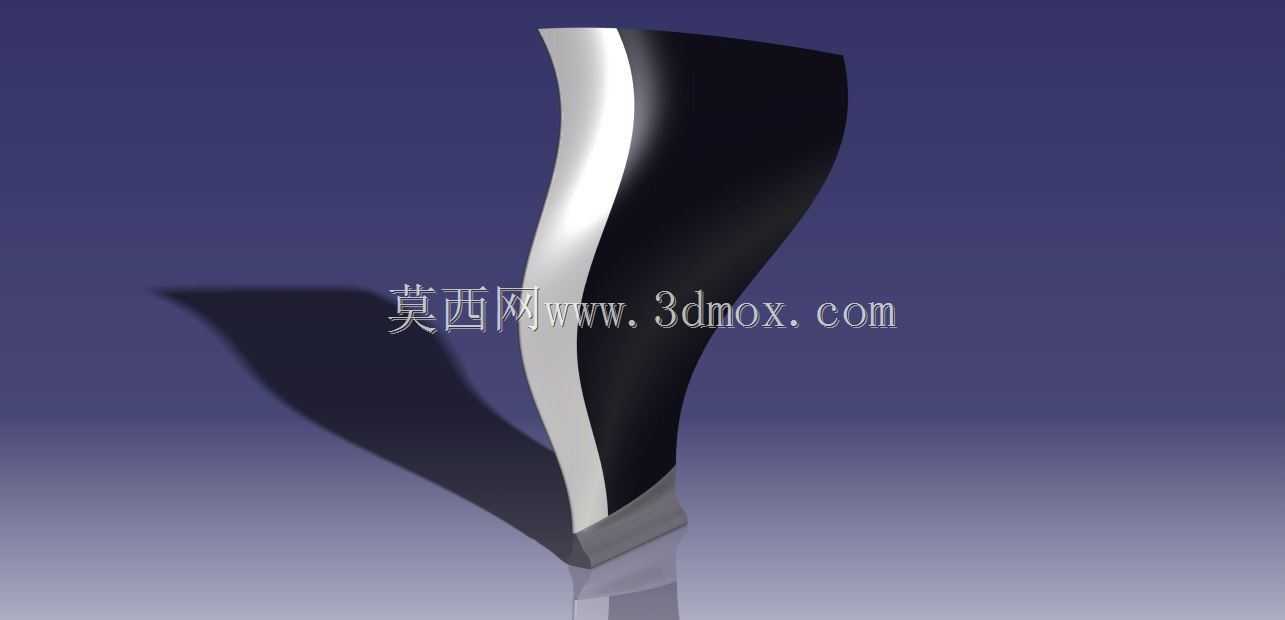

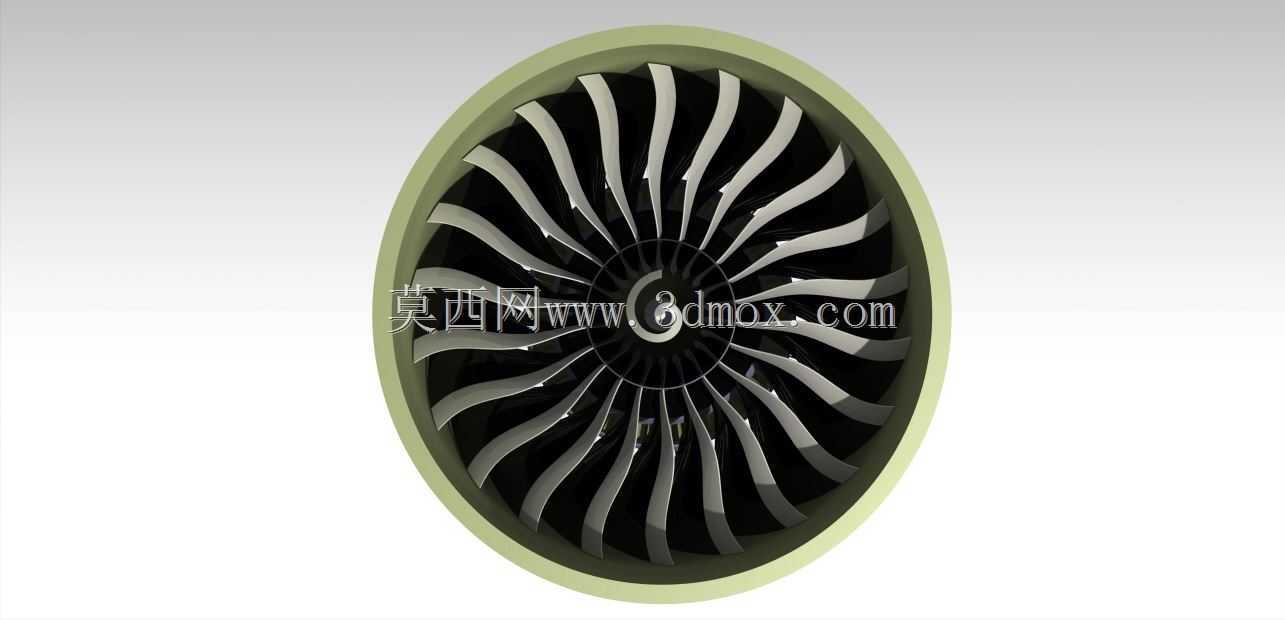

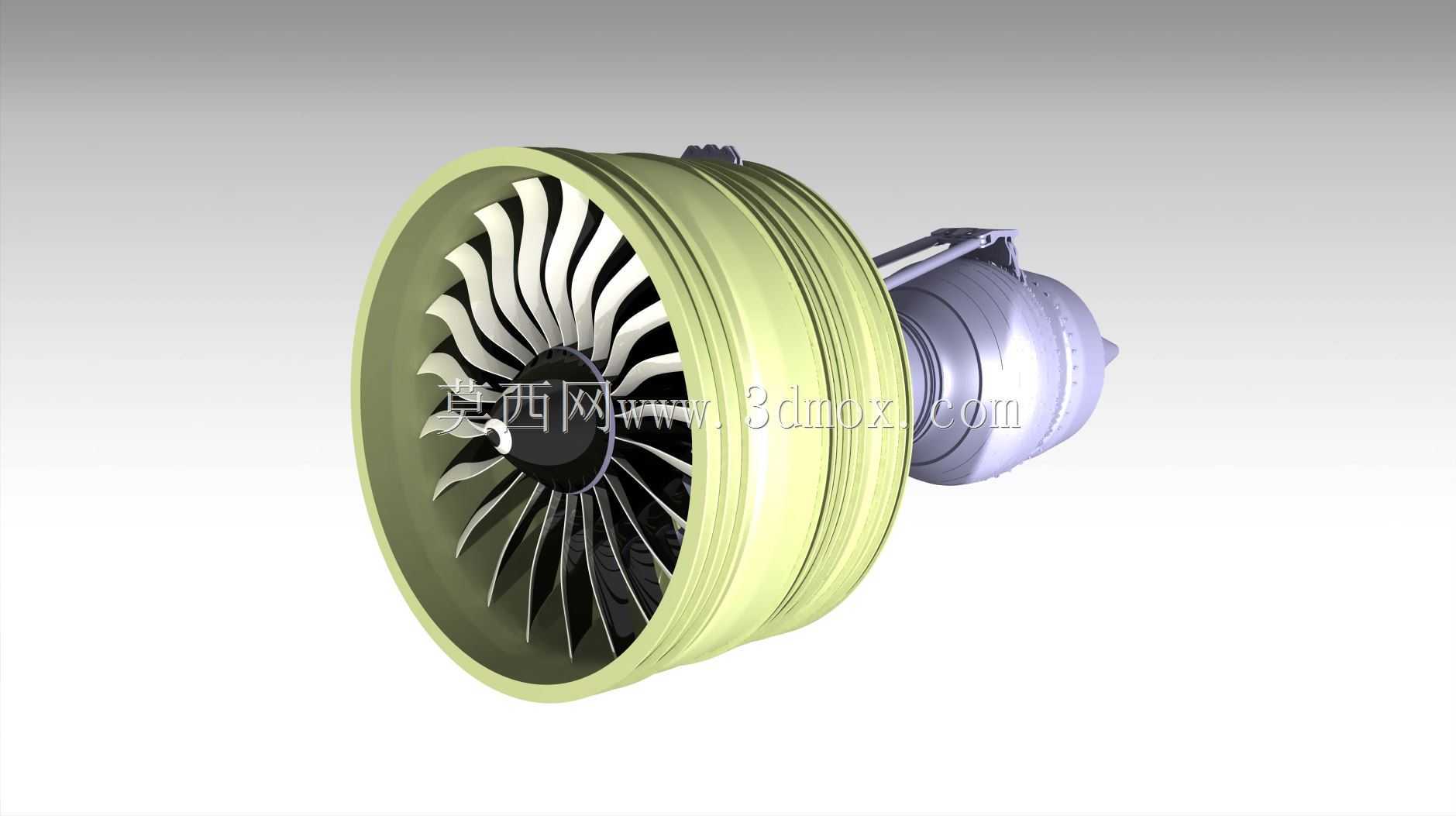

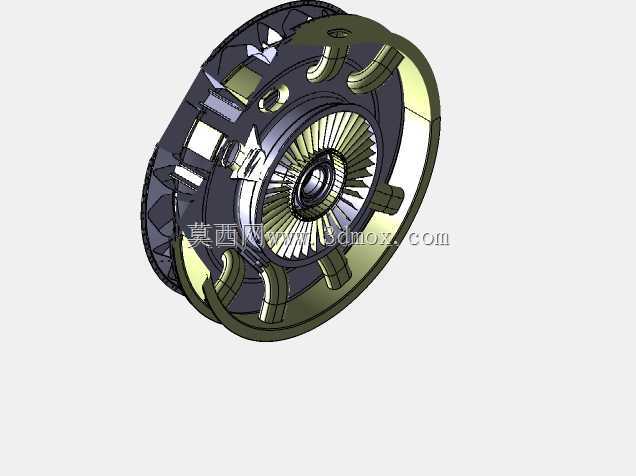

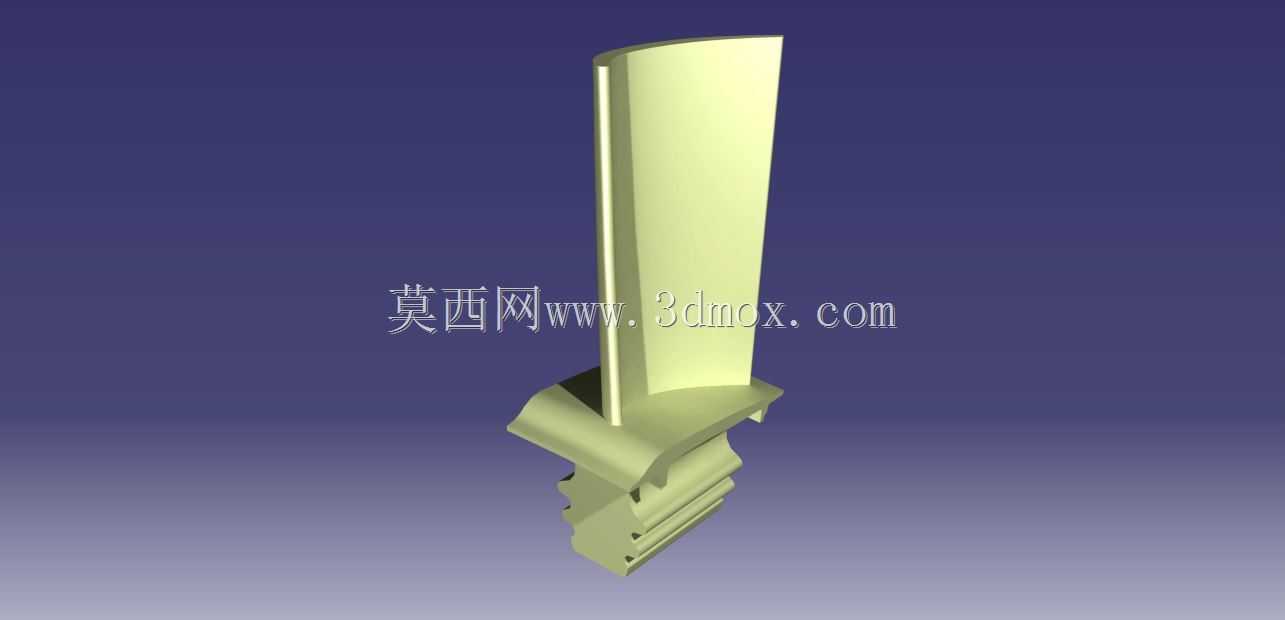

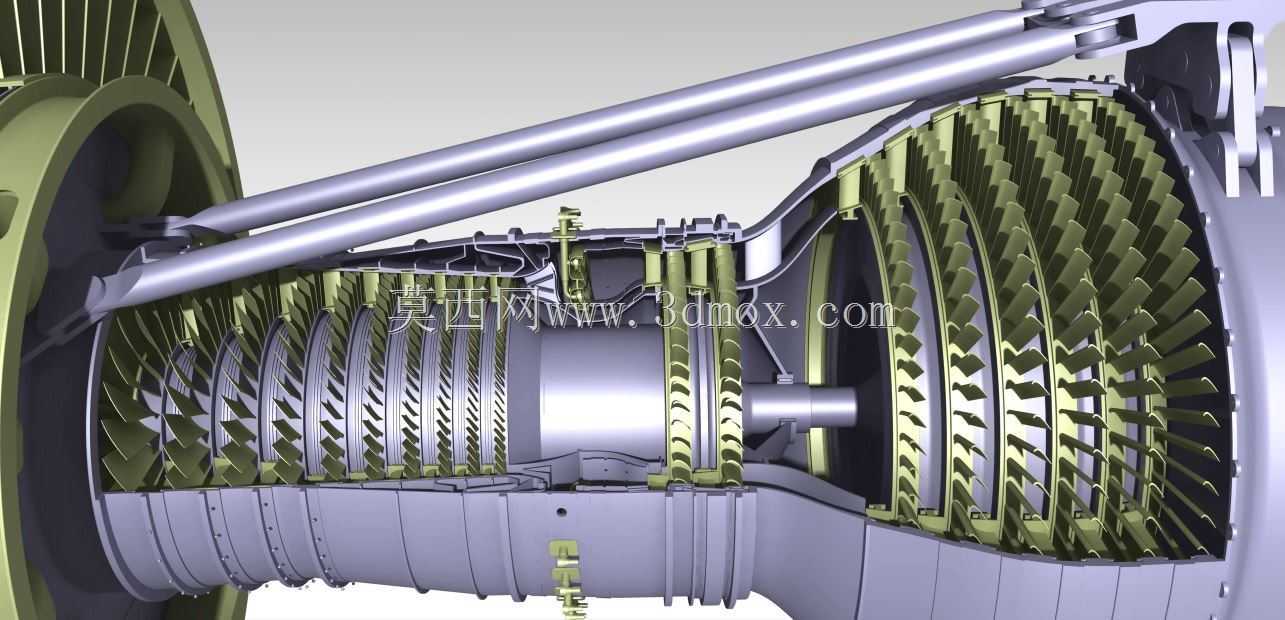

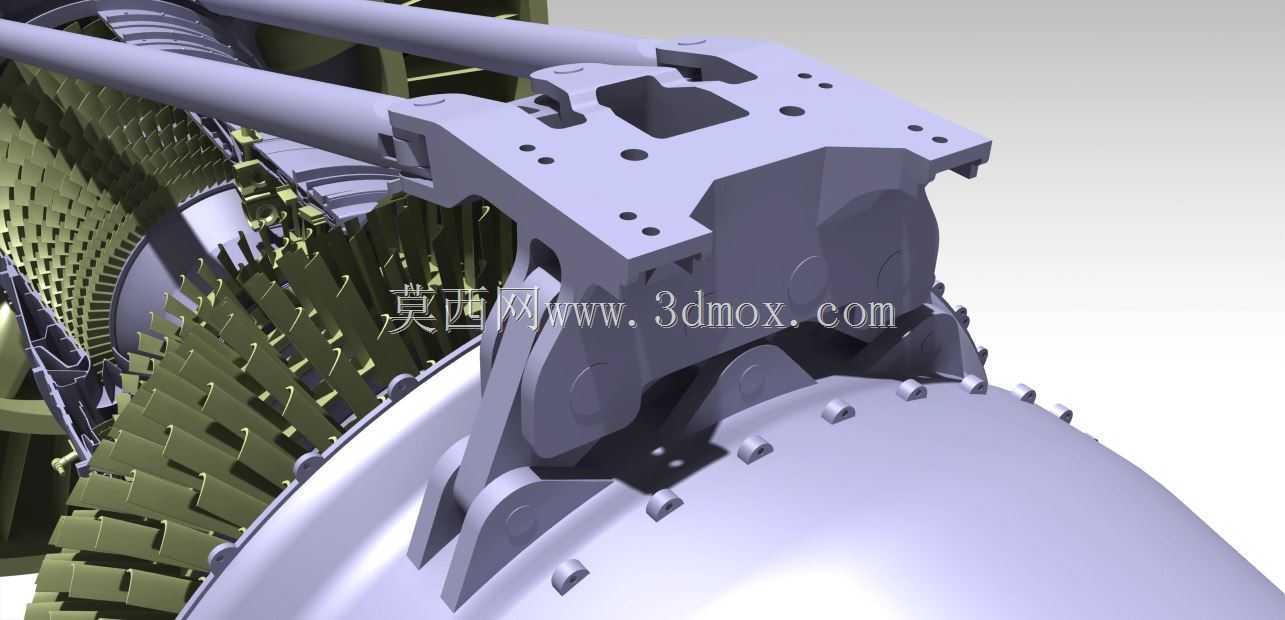

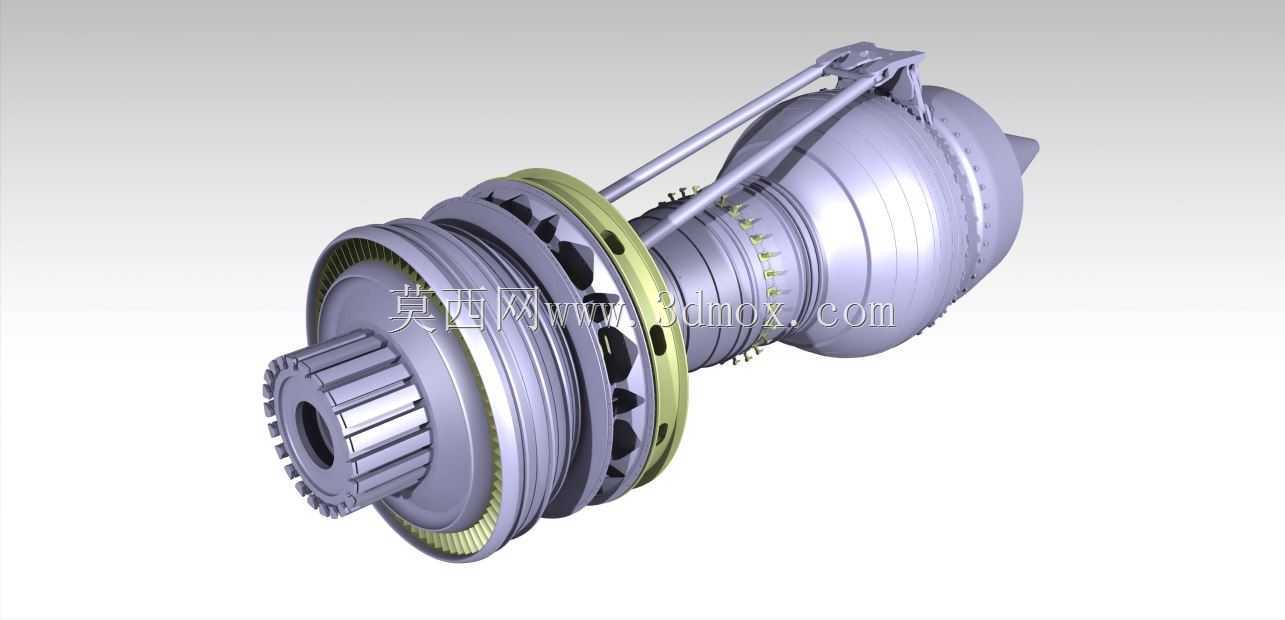

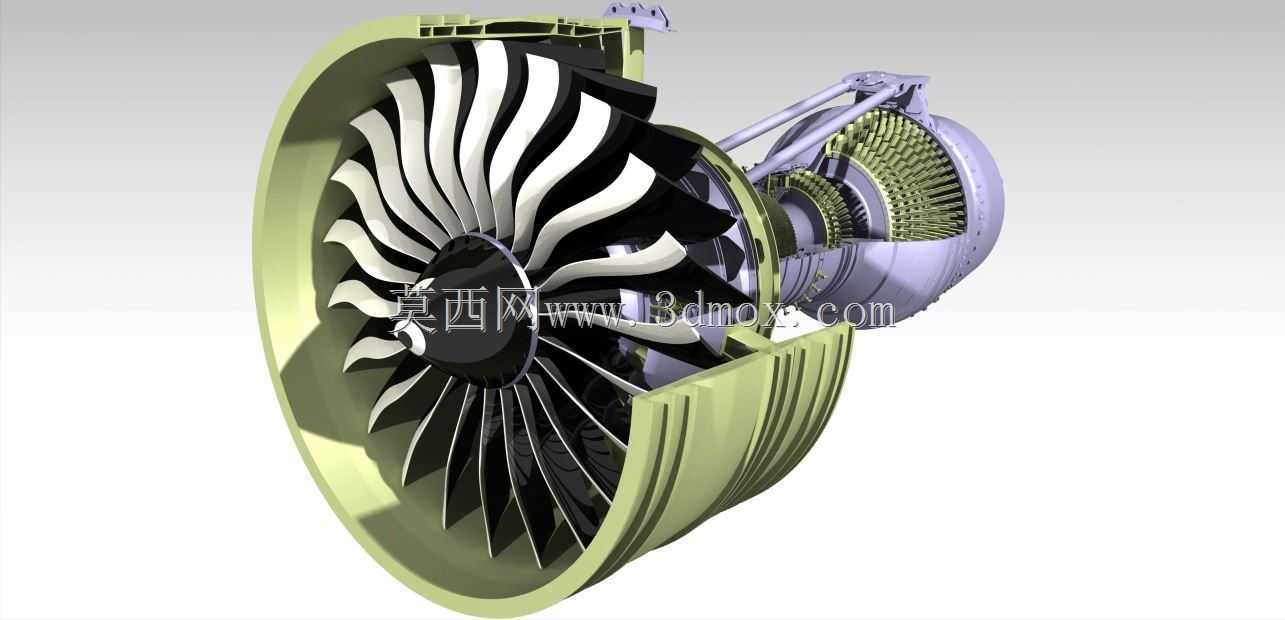

该结构对应民用宽体客机使用的大推力航空动力单元，主要应用于干线民航飞机的动力提供场景，承担飞行过程中推力输出、气源供应、附件驱动等核心功能，是民航客机最核心的机载动力设备，直接决定飞行器的航程、载荷能力与燃油经济性。从实际用途来看，这类大涵道比涡扇动力装置能够在亚音速飞行区间实现极高的推进效率，相比小涵道比涡喷、涡扇设备，其巡航阶段油耗更低、噪音水平更小，能够满足长航程洲际飞行的动力需求，同时为飞机环控系统、液压系统提供高压引气与轴功率输出，保障机载各系统稳定运行。从功能特性来看，该剖视结构完整还原了动力单元的核心组成：前部大直径风扇组件负责产生80%以上的飞行推力，外涵道气流直接排出产生推力的同时，还能有效降低发动机喷流噪音；核心机部分包含低压压气机、高压压气机、燃烧室、高压涡轮、低压涡轮等核心部件，压气机段逐级压缩来流空气，在燃烧室与航空燃油混合燃烧产生高温高压燃气，驱动高低压涡轮转动，涡轮通过传动轴带动前部风扇与压气机持续工作，形成稳定的工作循环。设计思路上，该结构严格遵循真实航空发动机的气动布局与结构逻辑，还原了风扇叶片的后掠翼型设计，这种叶片构型能够降低高转速下的气流激振损失，提升风扇工作效率与抗鸟撞能力；压气机与涡轮段的叶片数量、排布角度均参考真实设备的气动设计参数，还原了静子叶片与转子叶片交错排布的结构特征，保障气流在流道内的压力逐级提升、能量平稳转换；机匣部分采用剖视展示形式，能够清晰呈现内部流道走向、转子支承结构与附件传动布局，完整展现动力单元的工作原理。外形尺寸与安装边界方面，该类大涵道比涡扇动力单元的风扇直径超过三米，整体长度接近五米，安装时通过核心机两侧的吊装节与机翼吊挂结构连接，安装边界需要预留足够的维护操作空间，同时要保障进气道前方无结构遮挡，避免进气畸变影响发动机工作稳定性；发动机与机翼吊挂的连接点采用冗余设计，能够承受飞行过程中的推力、弯矩与振动载荷，保障极端工况下的连接可靠性。
