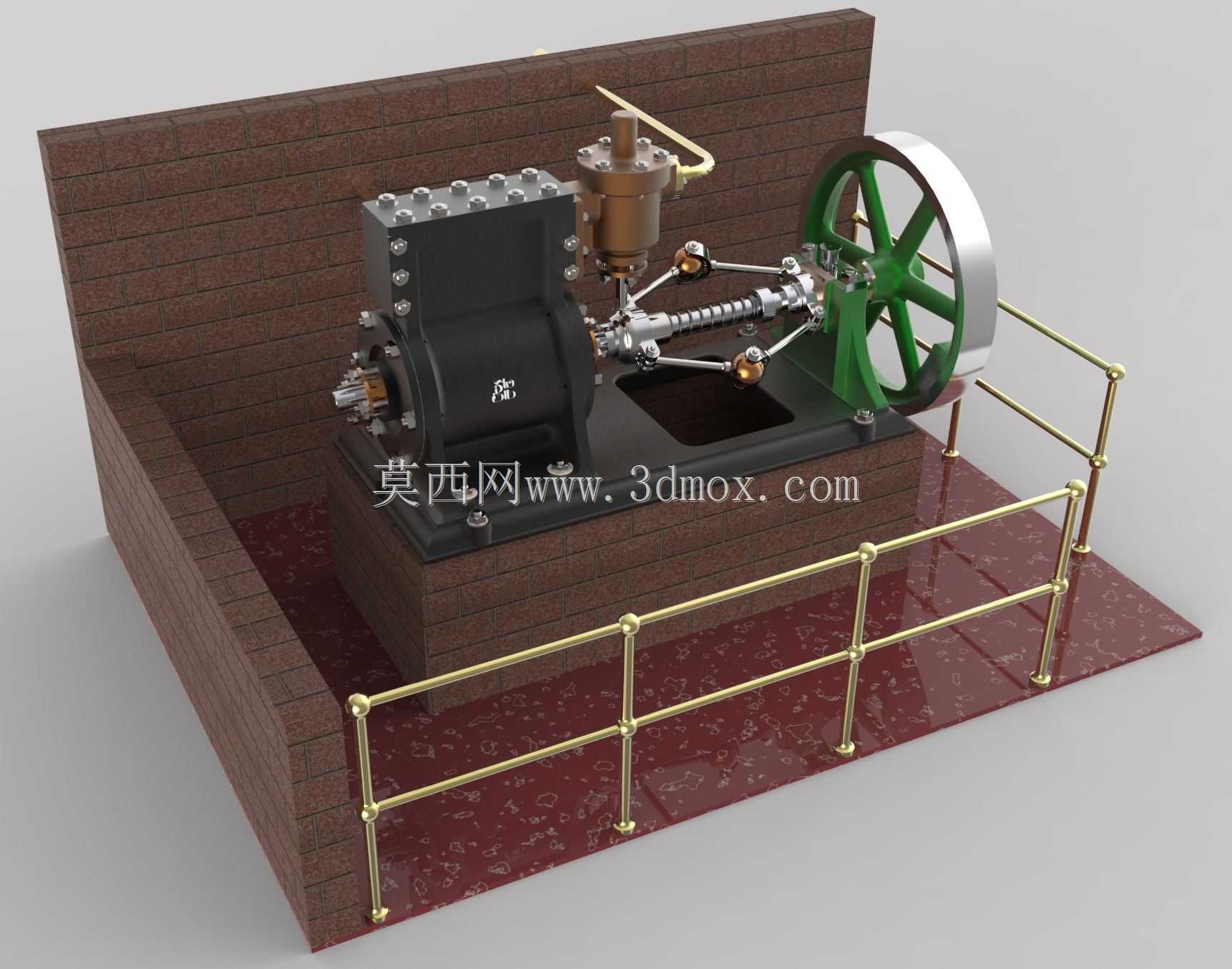

霍尔式旋转蒸汽机机械结构设计

这款旋转式蒸汽机属于早期外燃式动力转换设备，主要应用于近代工业革命时期的固定式动力供给场景，可作为小型工厂作业机具、农用加工设备的动力源，替代传统人力、畜力完成持续的旋转动力输出，在早期工业生产、农业加工、小型船舶驱动场景中都能适配使用，能够将蒸汽的热能通过内部机械结构直接转化为旋转扭矩输出，无需额外配置曲柄连杆转换机构，相比传统往复式蒸汽机结构更为紧凑，动力传递路径更短，运转过程中的惯性冲击更小。

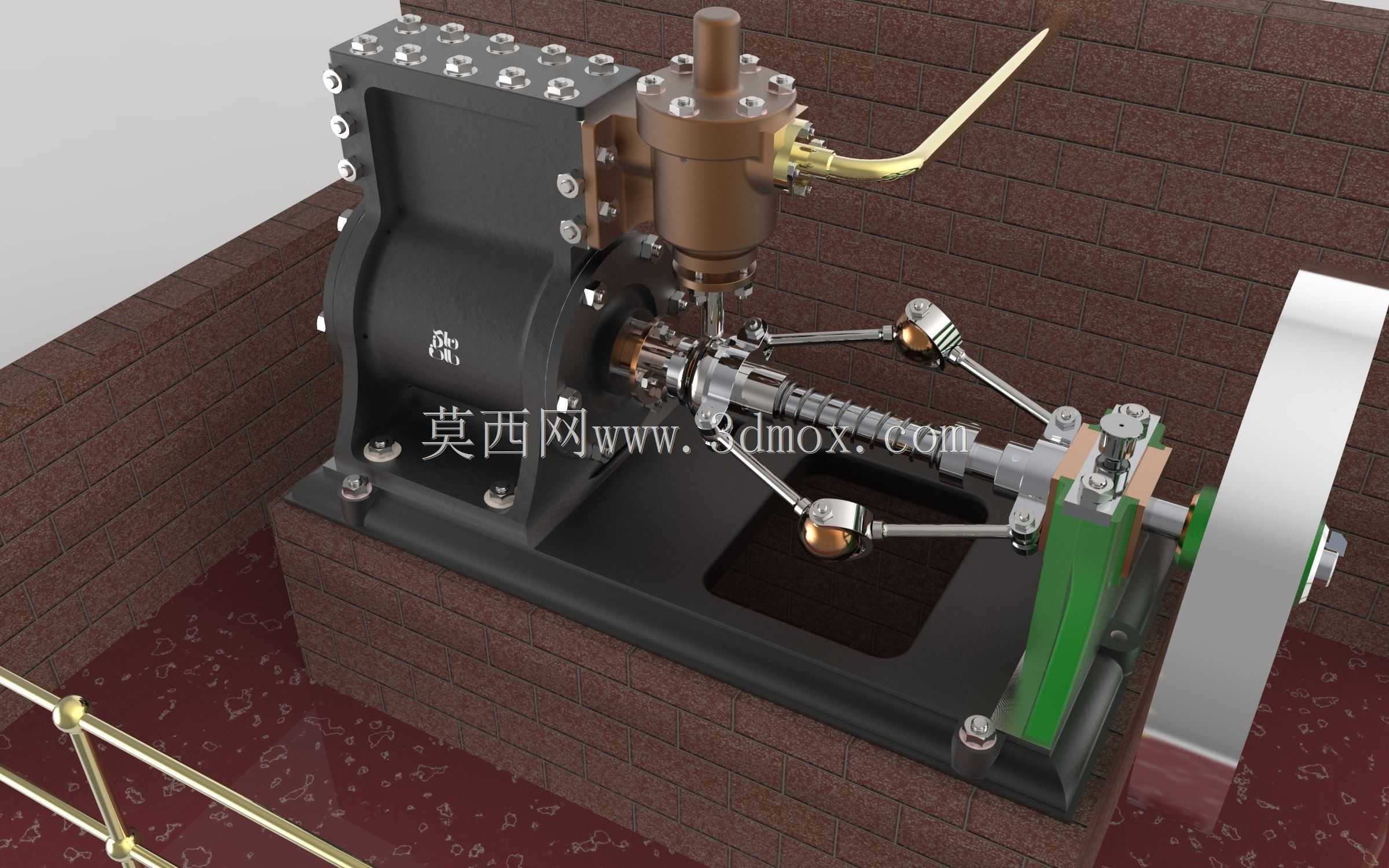

从功能特性来看，该设备摒弃了传统蒸汽机活塞往复运动再通过曲柄转换旋转运动的结构，直接通过配气机构将高压蒸汽导入对应做功腔室，推动核心回转部件持续旋转，动力输出更为平顺，高速运转下的振动幅度远低于同功率等级的往复式蒸汽机。设备配置了集成式配气阀组，能够精准控制不同腔室的进排气时序，保证蒸汽做功的连续性，避免动力输出出现断档；侧面设置的飞轮结构能够储存运转惯性，平衡不同做功阶段的扭矩波动，让输出转速更为稳定，可适配需要平稳转速的作业负载。

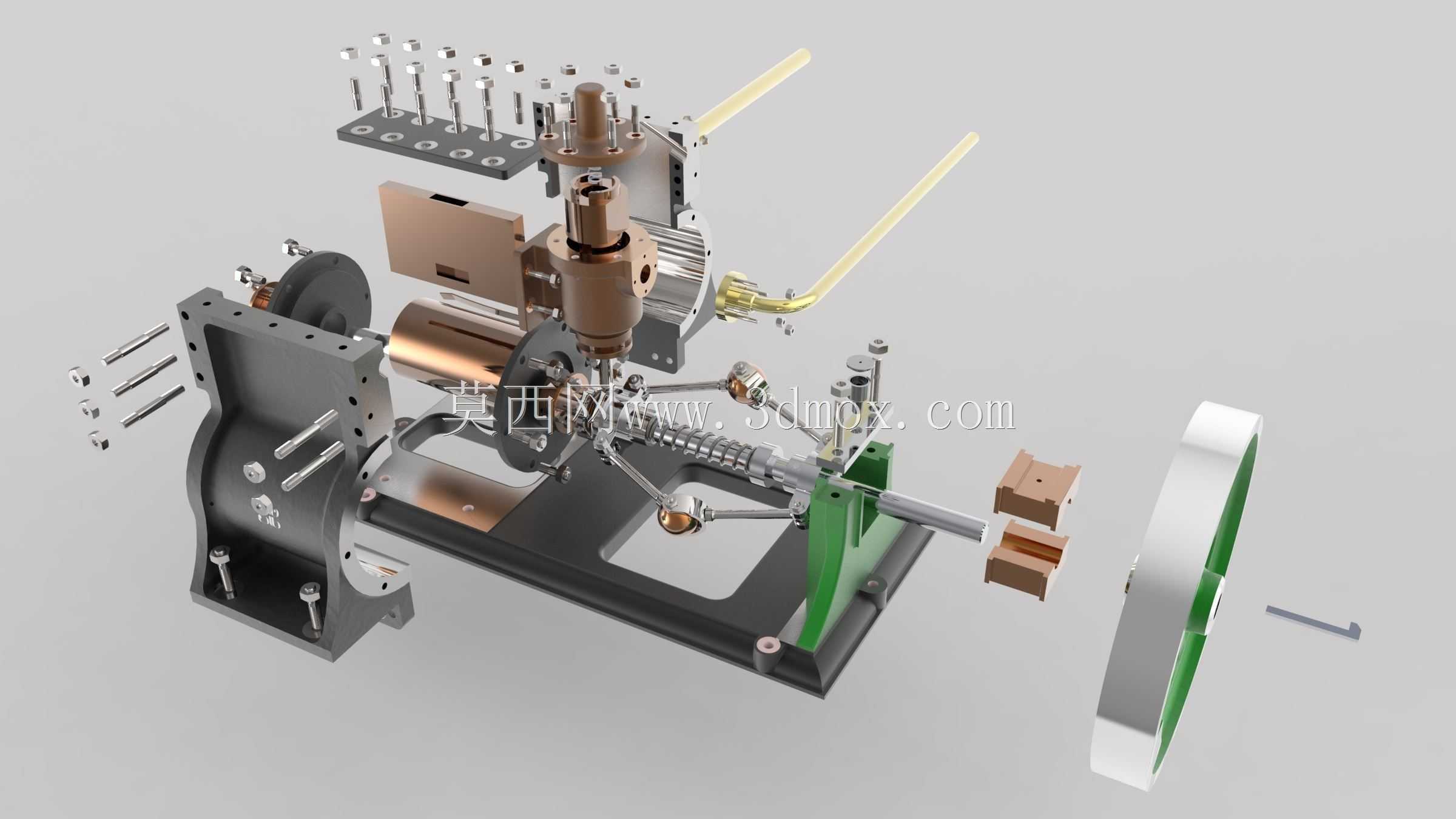

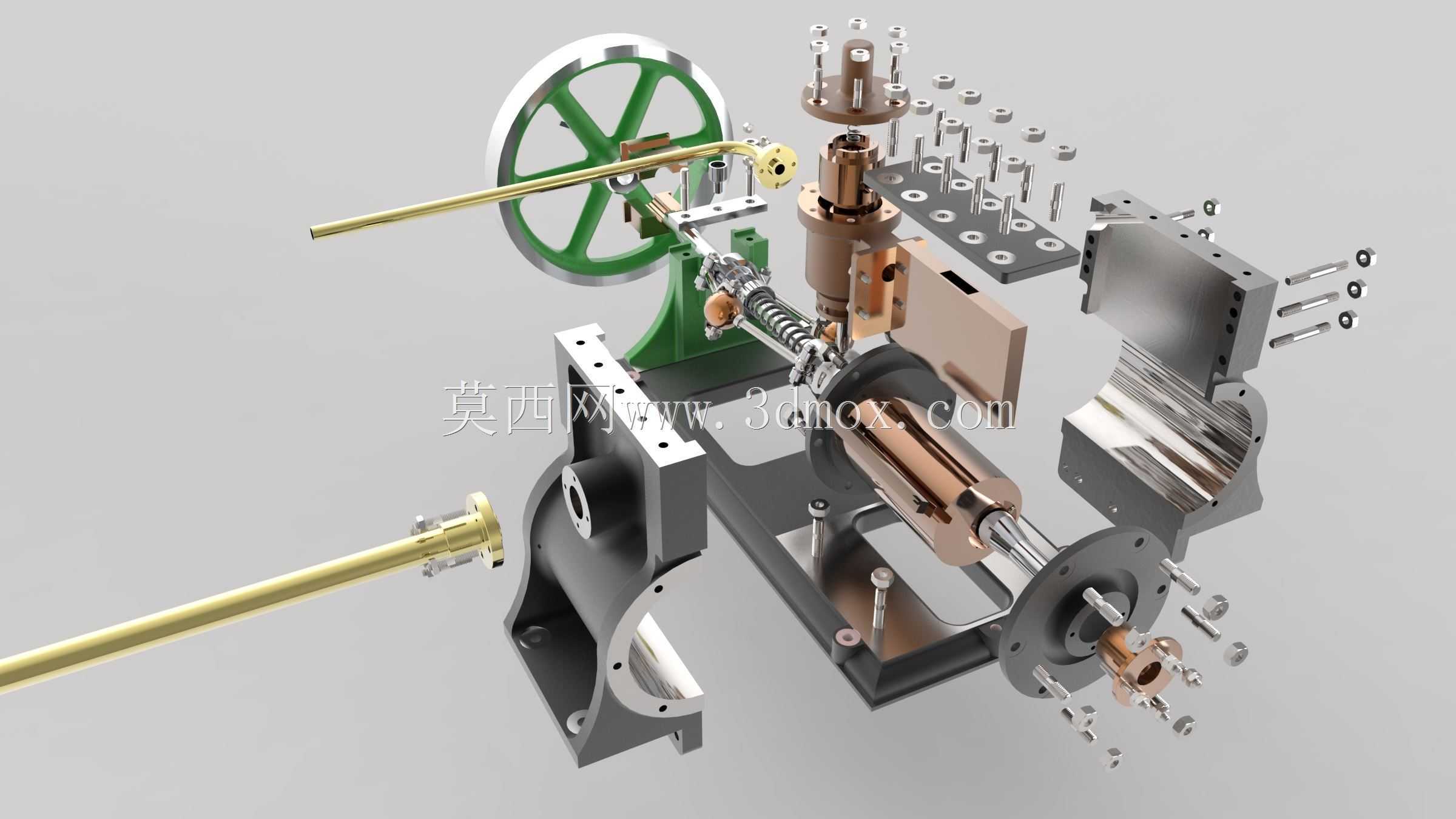

设计思路上，这款设备围绕“简化动力传递路径、压缩整机体积”的核心目标展开，将配气机构、做功转子、输出轴集成在同一铸造型腔筒体内，减少了分散部件的连接冗余，筒体作为核心承载部件，同时承担蒸汽腔密封、部件安装定位、结构强度支撑的多重作用，有效降低了整机的装配复杂度。外露的紧固件布局充分考虑了后期维护的便利性，关键密封部位的紧固件都预留了足够的操作空间，无需完全拆解整机即可完成密封件更换、配气间隙调整等日常维护操作；进气管路采用侧置布局，避开了运动部件的运动轨迹，同时方便外接蒸汽输送管路。

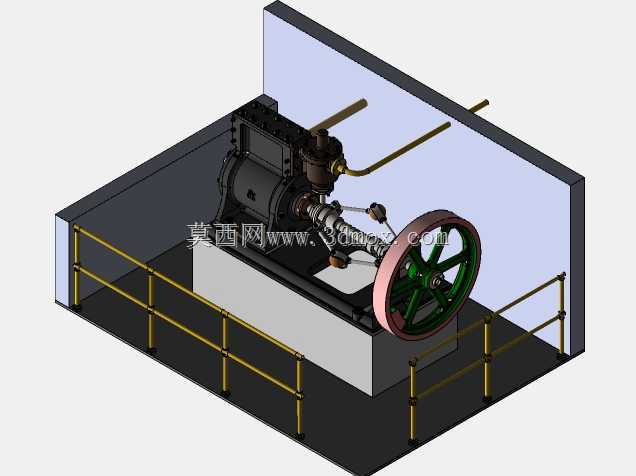

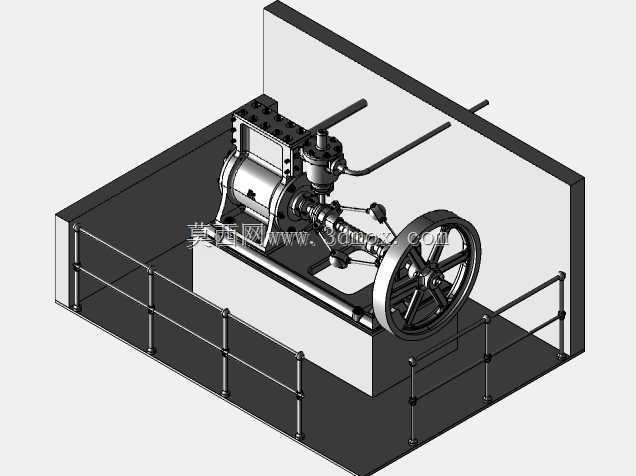

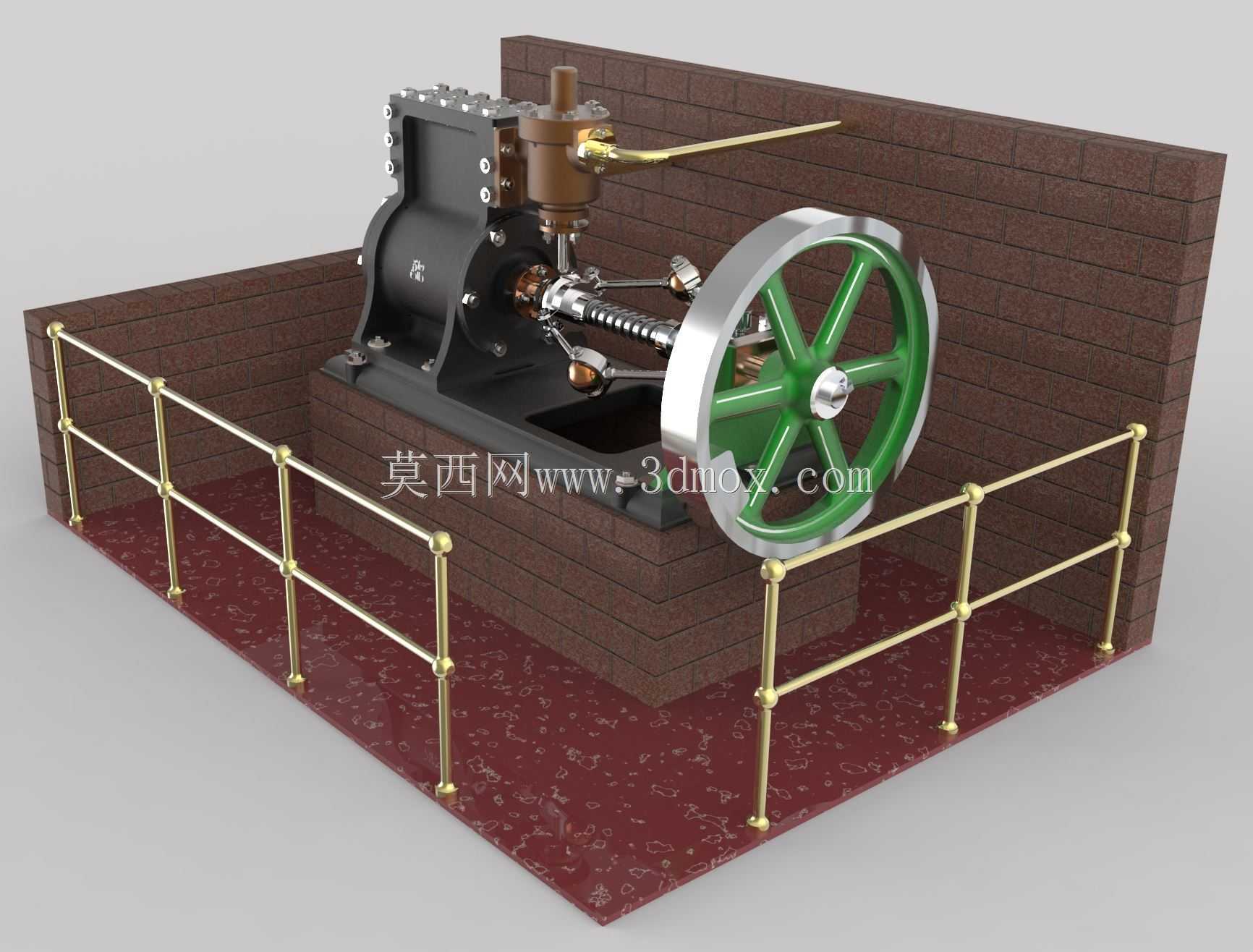

从安装边界与尺寸来看，该设备核心筒体长度约406毫米，直径约356毫米，整机安装底座为一体式框架结构，底座预留的安装孔位可直接固定在混凝土基础或钢制机架上，安装时需要预留出飞轮侧的操作空间、进气管路的连接空间以及日常维护的操作间隙，输出轴端可直接连接皮带轮、齿轮等传动部件，向外输出动力。大规格版本的该类设备可输出37马力功率，最高运转转速可达1500转每分钟，能够满足中等功率负载的持续驱动需求，整体结构紧凑，对安装空间的要求远低于同功率的传统往复式蒸汽机，适合空间受限的作业场景使用。
