齿轮齿条式电钻进给支架结构设计

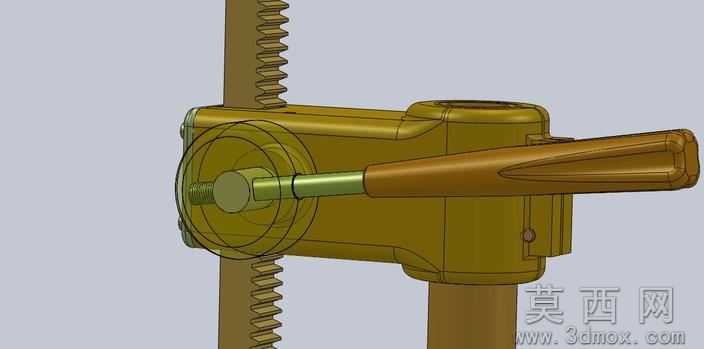

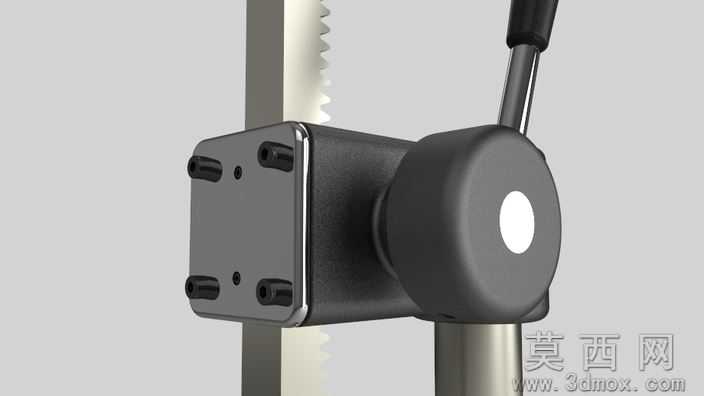

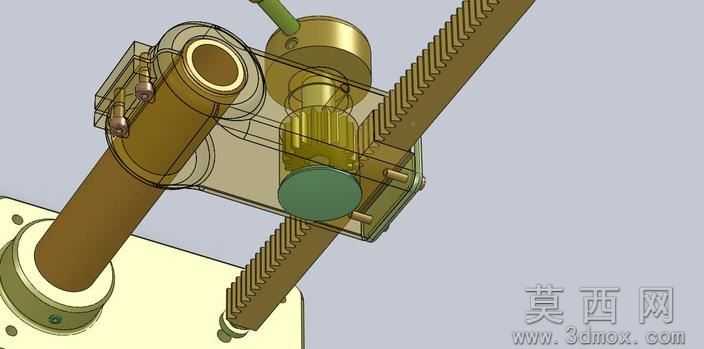

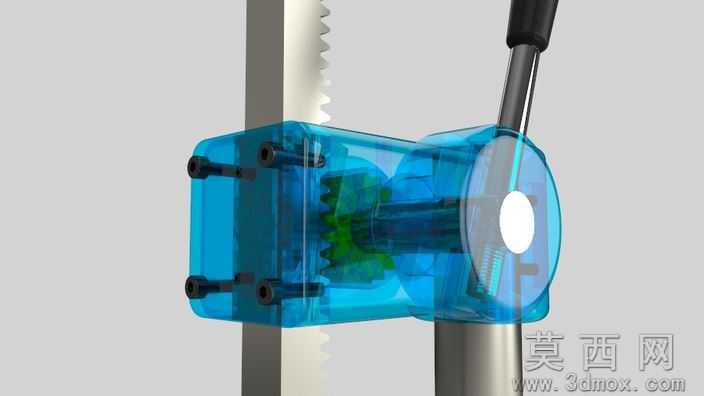

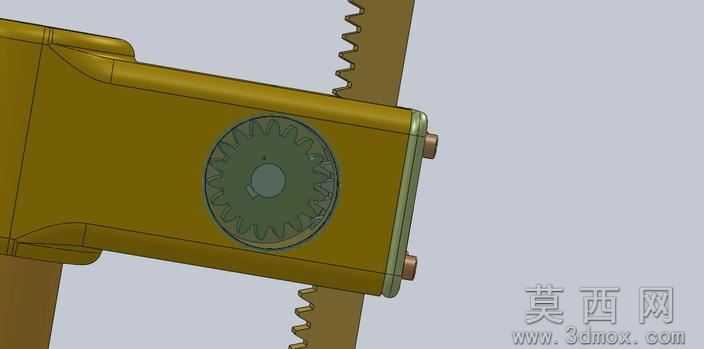

本模型采用SolidWorks2009 SP0.0版本完成全参数化建模，建模流程遵循自底向上的装配设计逻辑：首先完成圆柱齿轮、直齿齿条、导向立柱、滑动支座、锁紧压块、安装底座等单个零件的特征建模，通过拉伸、切除、扫描、阵列等基础特征完成零件基体构建，对齿轮齿形、齿条齿廓采用参数化方程式驱动生成，保证齿距、模数、压力角等啮合参数完全匹配，再通过同轴、重合、齿轮齿条机械配合完成总装配，添加极限位置限位配合模拟真实进给行程，避免运动干涉。参数设计层面，模型设定齿轮模数为1.5，齿条齿距与齿轮齿距完全匹配，导向立柱直径与滑动支座内孔采用H7/g6间隙配合，保证滑动顺畅无卡滞，整体进给行程设计为150mm，可适配常规手持电钻的钻孔进给深度需求，所有零件尺寸均按机械设计标准设定，可直接导出工程图用于生产加工参考。渲染材质方面，模型对不同零件分配了对应材质属性：导向立柱、齿轮、齿条采用45号钢材质，添加金属抛光质感与轻微表面粗糙度，滑动支座采用铸铝材质体现哑光金属质感，安装底座采用灰铸铁材质，锁紧旋钮采用电木非金属材质，通过半透明剖视效果展示内部齿轮齿条啮合结构，清晰呈现内部传动逻辑。结构原理上，本支架通过转动与齿轮同轴的操作手柄，驱动齿轮沿固定齿条做啮合传动，带动滑动支座沿垂直导向立柱做直线进给运动，实现电钻的稳定垂直进给，相比手持电钻可大幅提升钻孔垂直度与进给稳定性，避免钻孔偏斜，支架侧面设置锁紧螺钉，可将滑动支座锁定在任意高度位置，适配不同长度的钻头与不同厚度的工件加工需求。软件兼容层面，模型除原生SolidWorks2009格式外，同时导出STL通用3D打印格式，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，STL格式可直接导入切片软件用于3D打印实物验证，无需额外格式转换。研发教学应用层面，本模型可作为机械原理课程中齿轮齿条传动的教学案例，帮助学习者理解齿轮齿条直线运动转换的原理与装配约束方法，也可作为小型DIY台钻、手电钻改装支架的研发参考原型，爱好者可基于本模型调整尺寸参数，适配不同型号的手持电钻，制作低成本的家用小型钻孔工作台，也可用于职业院校机械装配实训的虚拟装配练习素材。
