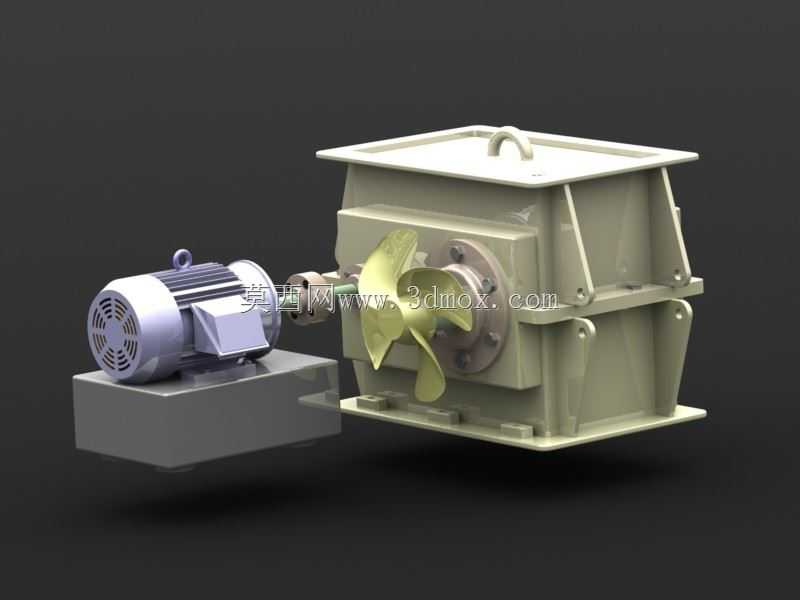

三级斜齿轮传动变速箱带电机驱动总成

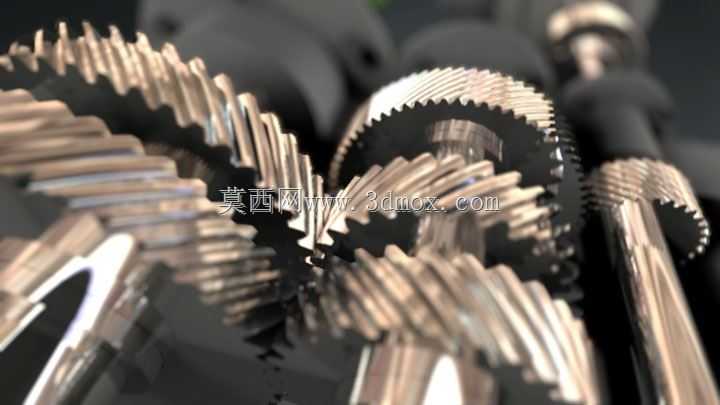

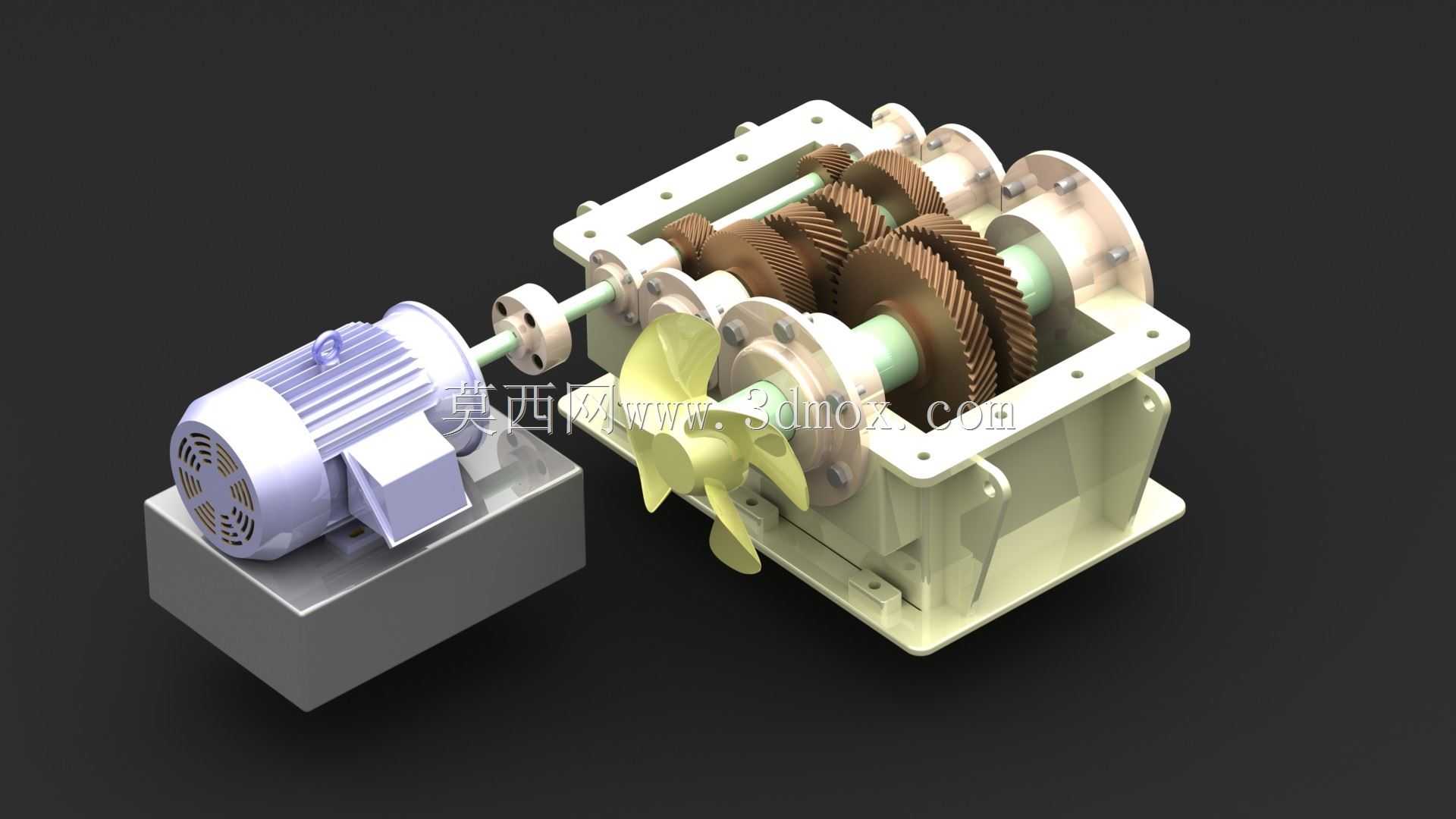

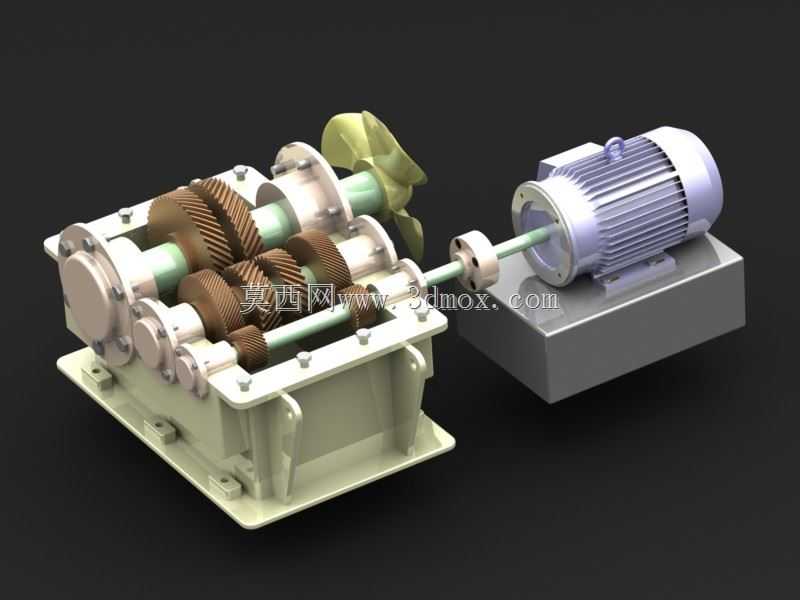

　　这套传动总成在常规工业输送、小型物料搅拌、轻工生产线驱动段都有很广的适配空间，核心是通过定轴斜齿轮组完成电机高转速到工作端低转速大扭矩的转换，相比直齿轮传动，斜齿轮啮合重合度更高，运行时的冲击、振动和噪音都能控制在更低水平，适合对传动平稳性有一定要求的连续作业工况。整套结构采用三级平行轴布置，输入侧通过法兰联轴器与驱动电机直连，省去了额外的皮带张紧结构，安装时不需要反复调整带轮平行度，对现场安装的容错度更高。设计时先从工况扭矩需求反推各级传动比分配，第一级小齿轮直接安装在电机输出轴延伸端，模数取4、齿数30，与之啮合的大齿轮模数同为4、齿数70，这一级传动比约2.33，主要完成第一阶段的降速增扭；第二、第三级齿轮模数提升到8，

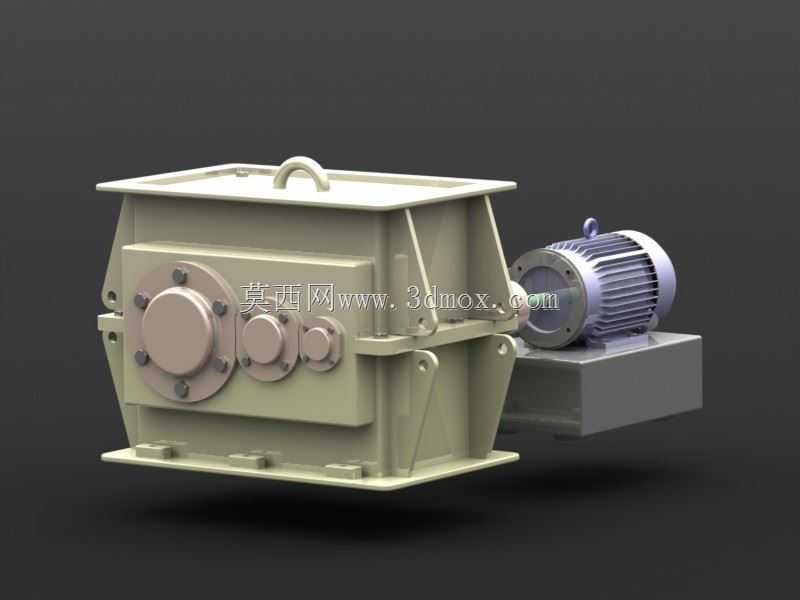

　　分别匹配30齿与50齿的啮合副，后两级大模数齿轮主要承担输出端的大扭矩传递，避免低速级齿轮齿面接触应力超标导致的点蚀、断齿问题。整套齿轮箱采用剖分式箱体结构，上下箱体通过螺栓连接，装配时可以先将三根轴连同齿轮、轴承组件预装到下箱体定位槽内，再扣合上箱体完成密封，后期维护拆检也不需要完全拆解周边安装管线，只需要拆开上箱盖就能检查齿轮啮合磨损情况、补充润滑脂。箱体侧面预留了轴承端盖的安装止口，端盖与箱体之间加密封垫防止润滑油泄漏，同时能调整轴承的轴向游隙，抵消轴系受热伸长带来的装配应力。输入侧的法兰联轴器采用凸缘对中结构，两个半联轴器分别通过键连接固定在电机轴和齿轮箱输入轴端，对接时靠凸肩和凹槽保证同轴度，螺栓拧紧后能可靠传递额定扭矩，

　　即使有短时过载也不会出现打滑松脱。输出轴端直接连接作业负载，比如螺旋输送机的绞龙轴、小型搅拌装置的桨叶轴，轴端预留了键槽和轴端挡圈安装位，不需要额外加工转接结构就能直接装配件。安装边界上，整套总成的重心落在齿轮箱箱体下方的安装底座范围内，底座上开了四个长条形安装孔，现场固定时可以在小范围内调整安装位置，适配不同机架的孔位偏差；电机通过独立的安装支座与齿轮箱底座连为一体，保证电机轴与齿轮箱输入轴的同轴度不会因为机架振动出现偏移，不需要额外做电机支撑结构。齿轮啮合侧隙在设计时预留了0.1-0.2mm的间隙，既可以补偿加工装配误差，也能容纳润滑脂形成油膜，避免轮齿啮合时出现卡滞。润滑方式采用脂润滑，不需要额外配置润滑油循环系统，

　　日常维护只需要定期从箱体顶部的注油孔补充润滑脂即可，适合没有集中润滑系统的小型生产设备使用。实际选型时需要注意，这套传动总成的输出扭矩范围匹配中小功率驱动场景，不能用在重载冲击的工况比如重型破碎机、大吨位提升机上，否则低速级齿轮的齿根弯曲强度会不足；安装时要保证底座平面的平面度误差不超过0.1mm/m，避免箱体受安装应力导致轴系偏斜，加剧轴承和齿轮的偏磨。轴系上的轴承选用深沟球轴承，能同时承受径向力和少量轴向力，刚好匹配斜齿轮传动产生的轴向分力，不需要额外加装推力轴承，简化了轴系结构。齿轮箱的输出轴旋转方向可以通过调整电机接线相序改变，不需要调整齿轮箱内部结构，适配不同转向要求的作业设备。整套结构的所有配合面都做了公差匹配，齿轮孔与轴的配合采用过渡配合，轴承外圈与箱体孔的配合采用间隙配合，既保证装配时的便利性，也能保证运行时的定位精度，不会出现轴系窜动的问题。
