可调式伸缩金属测量三脚架结构设计

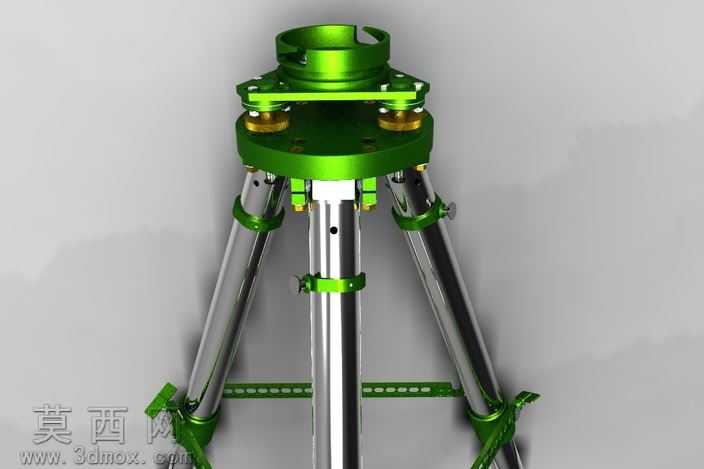

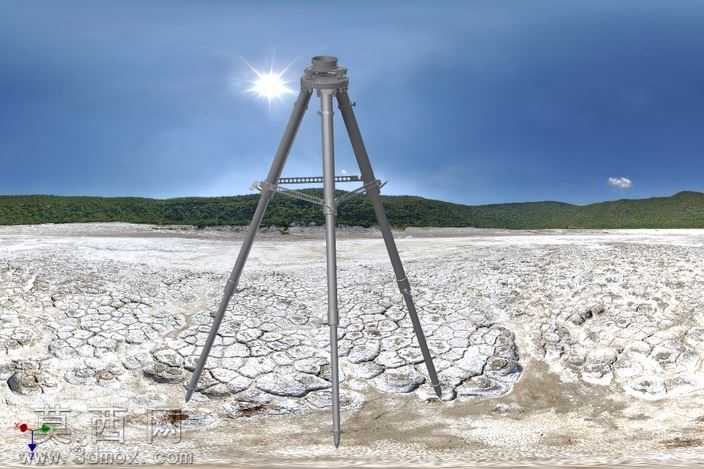

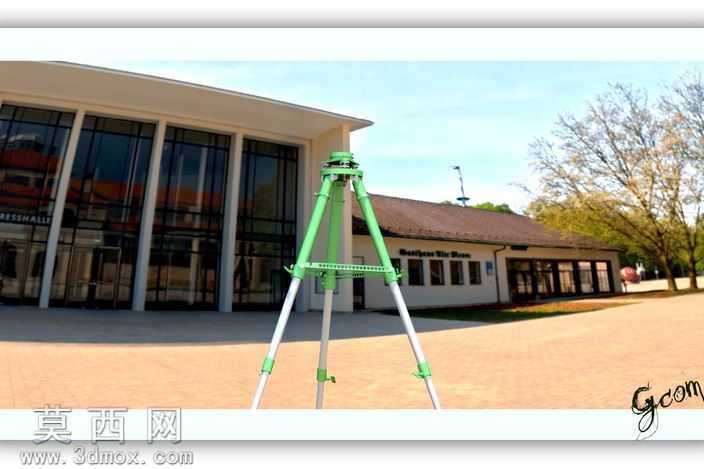

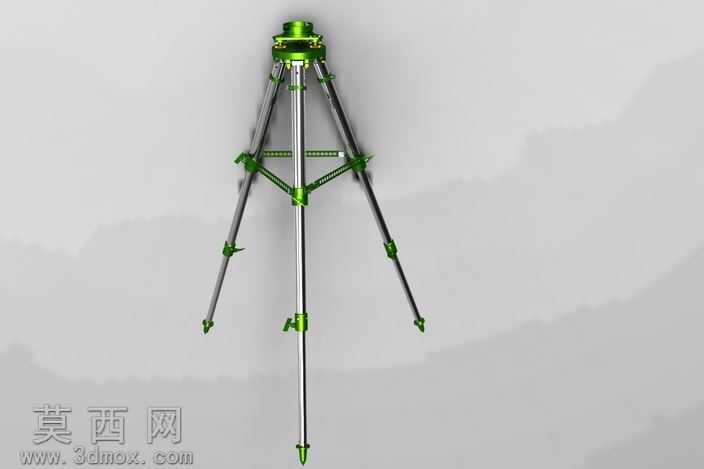

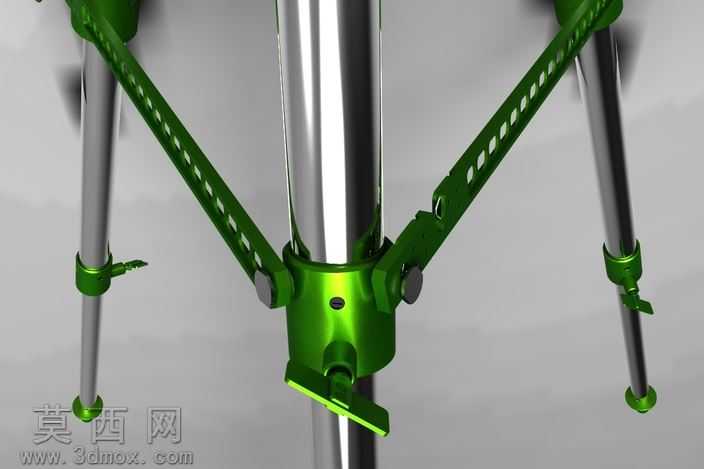

本作品为可调式伸缩金属三脚架三维建模作品，建模过程中严格遵循测绘支撑类器材的实际工程尺寸比例，先从顶部承载基座开始构建，通过草图绘制顶部圆形安装座的轮廓，预留测绘设备的安装卡槽与定位孔位，保证基座的承载平面平整度符合支撑使用要求。顶部连接座与支腿的铰接部位采用多零件装配建模，分别构建铰接轴、锁紧压块、调节旋钮等独立零件，还原铰接部位的转动自由度与锁紧功能结构，确保支腿可实现多角度开合调整，适配不同地形的架设需求。支腿部分采用内外套管嵌套的伸缩结构建模，分别构建外层金属套管与内层伸缩管，搭配中部锁紧环结构，还原支腿长度调节的功能逻辑，可根据实际使用场景调整整体支撑高度，支腿末端设计有尖状支撑脚与辅助锁紧扳扣，保证架设时的抓地稳定性，避免使用过程中出现滑移偏移。材质渲染阶段，顶部承载部件采用亮面金属烤漆材质，还原工业级测绘器材的表面质感，支腿金属管采用拉丝不锈钢材质表现，突出金属构件的耐磨特性，锁紧部件采用同色系金属材质统一视觉表现，铰接部位的细微缝隙、锁紧旋钮的防滑纹理都做了精细化的细节处理，提升模型的真实感。整体设计围绕测绘作业的实际使用需求展开，兼顾支撑稳定性与调节灵活性，各部件的装配关系完全符合实际生产装配逻辑，可用于支撑类器材的结构展示、功能演示以及相关产品的设计参考，模型完整还原了可调式三脚架的核心结构特点，各运动部件的活动范围均符合实际产品的调节区间，能够直观展现该类支撑器材的工作原理与结构优势。
