鲁格1022锤类五金构件三维建模设计

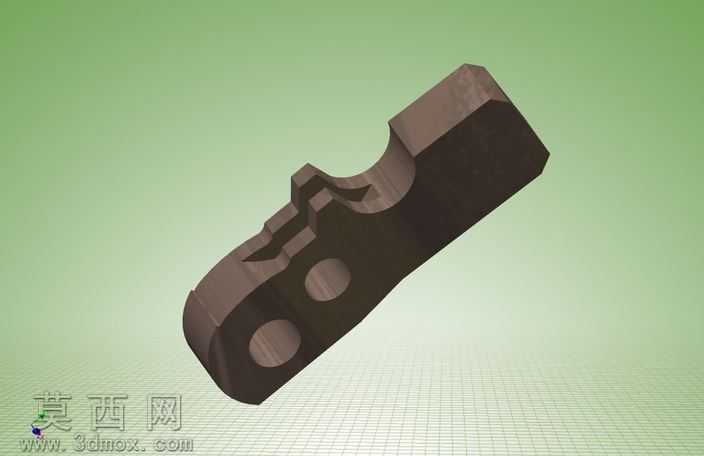

本作品为鲁格1022锤的三维数字建模成果，建模阶段以实物测绘的尺寸参数为核心依据，依托Autodesk Inventor平台完成全参数化特征构建，全程遵循机械加工的工艺逻辑，确保模型各部位尺寸公差符合五金零件的实际生产要求。建模过程首先从主体块体的基础拉伸特征入手，精准勾勒出构件的整体外轮廓，随后通过切除拉伸、倒角、圆角等细节特征操作，逐步还原构件上的弧形让位槽、定位圆孔、异形卡接结构等核心造型，每一处特征的尺寸都经过反复核对，保证各结构之间的衔接过渡自然流畅，无几何错位、特征重叠等建模错误。材质设置阶段选用深棕色金属质感材质，通过调整材质的粗糙度、金属度、环境反射参数，还原出经过表面氧化处理的五金构件的真实质感，既保留了金属材质的厚重感，也避免了过高反射带来的视觉失真，让模型的视觉表现更贴近实物的触感与外观。渲染环节采用渐变浅绿色背景搭配浅灰色网格地面，通过三点布光方案搭建光照系统：主光源从模型斜上方45度投射，打出清晰的结构明暗关系，突出构件的立体轮廓；辅光源从侧方补光，弱化暗部的死黑区域，保留凹槽、孔洞处的结构细节；轮廓光从模型后方照射，勾勒出构件的边缘线条，让模型与背景形成清晰的视觉区分，最终渲染图完整呈现了构件的整体造型与细节特征。结构设计上，该构件的两个圆形通孔为定位安装孔，用于实现与相邻部件的销轴连接，保证构件摆动过程中的同轴度与稳定性；侧面的弧形让位槽为运动避让结构，在构件往复动作时可避开周边相邻零件，避免运动干涉；顶部的异形凸起为功能作用面，经过精准的曲面修整，保证动作接触时的受力均匀；整体块体的边缘均做了不同半径的圆角处理，既符合五金零件去毛刺的加工工艺要求，也能减少应力集中，提升构件的实际使用寿命。整个建模过程严格遵循机械设计的规范，所有特征均保留完整的参数化建模历史，支持后续根据实际需求调整尺寸参数，可直接用于产品结构验证、加工工艺模拟、3D打印样件制作等场景，模型的几何精度完全满足工业级应用的要求，能够为相关五金构件的设计优化、生产制造提供可靠的数字模型支撑。
