工业管道用磁感应流量计三维设计作品

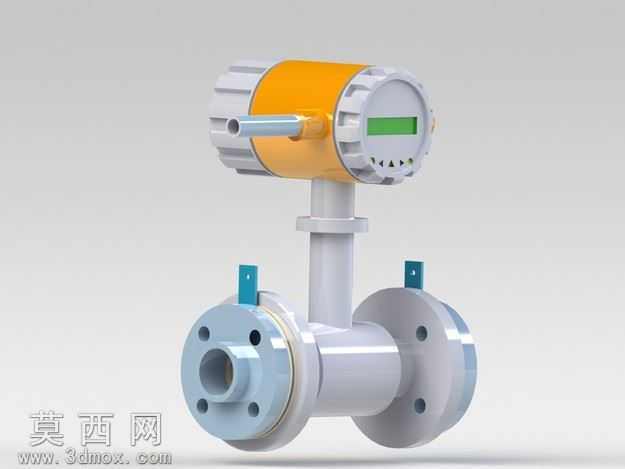

本作品为工业管道用磁感应流量计的三维设计成果，建模阶段采用参数化建模思路，先拆分整体结构为测量管段、变送显示表头、连接支架、法兰对接端四个核心模块，逐一完成各部件的特征构建。测量管段部分还原了工业级直通式流道结构，两端法兰严格按照通用管道对接标准设计螺栓孔位、密封面结构，保证模型可直接适配常规工业管道的装配场景；连接支架采用立柱式结构，衔接下方测量管段与上方变送表头，建模时还原了支架的加强筋结构与安装定位凸台，兼顾结构强度与装配合理性。变送表头部分做了精细化建模，包含表头壳体的散热筋结构、数显窗口的内嵌凹槽、接线端口的侧出接口，同时还原了表头与支架连接的旋转调节结构，可模拟现场安装时调整显示角度的操作。材质渲染阶段针对不同部件匹配对应工业材质：测量管段与法兰采用哑光浅灰金属漆材质，模拟铸钢喷塑的工业质感；变送表头壳体采用亮面橙黄工程塑料与浅灰塑料分色处理，还原现场仪表的高辨识度配色；数显窗口采用半透深灰玻璃材质，内嵌绿色数码显示条模拟工作状态；连接螺栓、固定卡扣采用镀锌亮面金属材质，区分不同部件的材质属性。设计过程中充分考虑工业仪表的实际装配逻辑，所有部件的衔接处均预留合理装配间隙，法兰密封面、接线端口、显示窗口等细节结构均做了倒角、圆角处理，避免尖锐棱角不符合工业产品的生产工艺要求；整体模型比例协调，结构还原度高，既可以作为工业场景三维可视化的素材使用，也可作为流体测控类产品设计的参考原型，渲染阶段采用柔光打光方案，突出金属与塑料材质的质感差异，清晰展现各部分的结构特征与装配关系，完整呈现磁感应流量计的工业外观与结构特点。
