高精度啮合式传动齿轮组结构设计

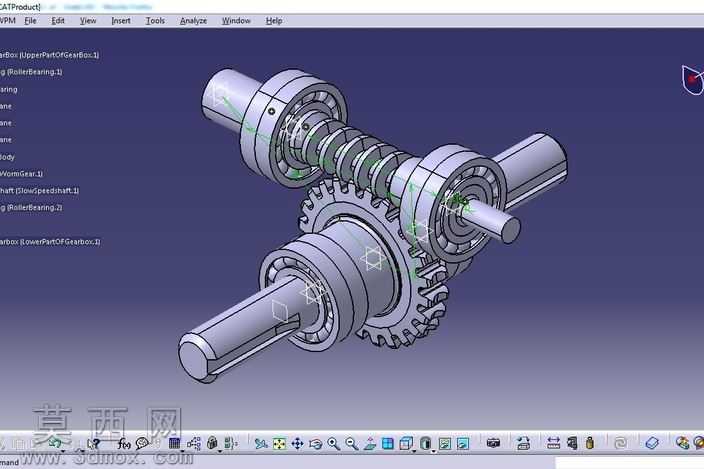

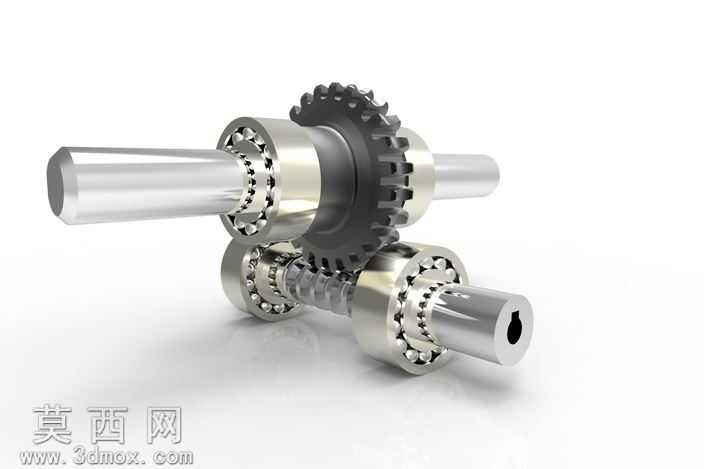

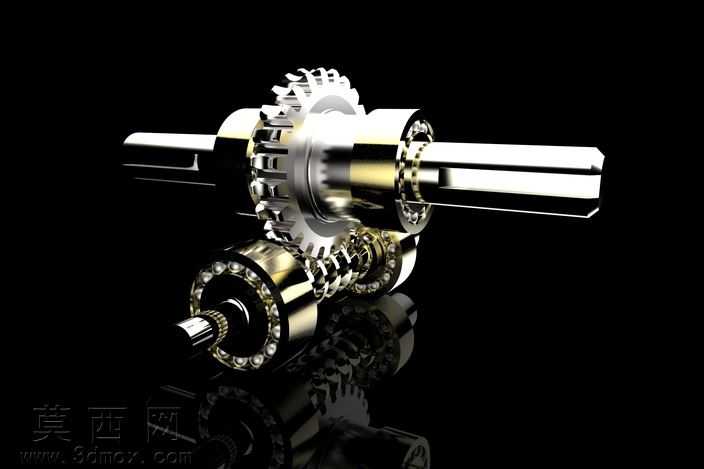

本作品为传动齿轮组三维建模设计，采用三维机械设计软件完成全参数化建模流程，整体围绕平行轴齿轮传动的核心结构展开设计。建模过程中首先对传动主轴进行参数化绘制，严格按照轴类零件的加工工艺逻辑，依次完成轴段直径、长度、键槽、轴承安装位的特征构建，保证各轴段的同轴度公差符合机械设计规范，为后续齿轮、轴承的装配提供精准的定位基准。齿轮部分采用渐开线齿廓参数化生成方式，通过齿廓曲线方程驱动齿形特征，精准还原齿轮的模数、压力角、齿顶高系数等核心参数，保证啮合齿轮的齿侧间隙、重合度符合传动设计要求，建模时对齿面进行了精细化处理，避免齿形出现棱角失真的问题，能够直观展示齿轮啮合时的接触状态。轴承组件建模还原了深沟球轴承的完整结构，包含内圈、外圈、滚动体、保持架的全部细节，滚动体与滚道的配合间隙按照实际轴承的装配公差设置，能够清晰展示轴承对传动轴的支撑定位作用。整体装配过程采用自底向上的装配逻辑，通过同轴、重合、齿轮啮合等装配约束完成各零部件的定位，保证传动结构的运动逻辑符合实际机械运行状态，可直接用于运动仿真验证传动比是否符合设计预期。渲染环节采用金属材质赋予各零部件，轴类零件与齿轮采用抛光合金钢材质，调整材质的反射率、粗糙度参数还原金属零件的机加工质感，轴承滚动体采用高反光的轴承钢材质，背景采用纯黑底色配合定向打光，突出金属零件的轮廓细节与结构层次，光线角度经过多次调整，既能够清晰展示齿面啮合的细节，也能体现轴承组件的精密装配结构。设计思路上围绕通用机械传动的核心需求，在保证结构强度的前提下优化各零件的尺寸比例，整体结构紧凑，传动路径清晰，可作为齿轮箱设计、机械传动教学的参考模型，帮助设计者直观理解平行轴齿轮传动的结构组成与装配关系，建模过程中保留了各零件的参数化特征，可根据实际传动需求调整齿轮模数、轴段长度等参数，快速适配不同工况的传动设计要求。
