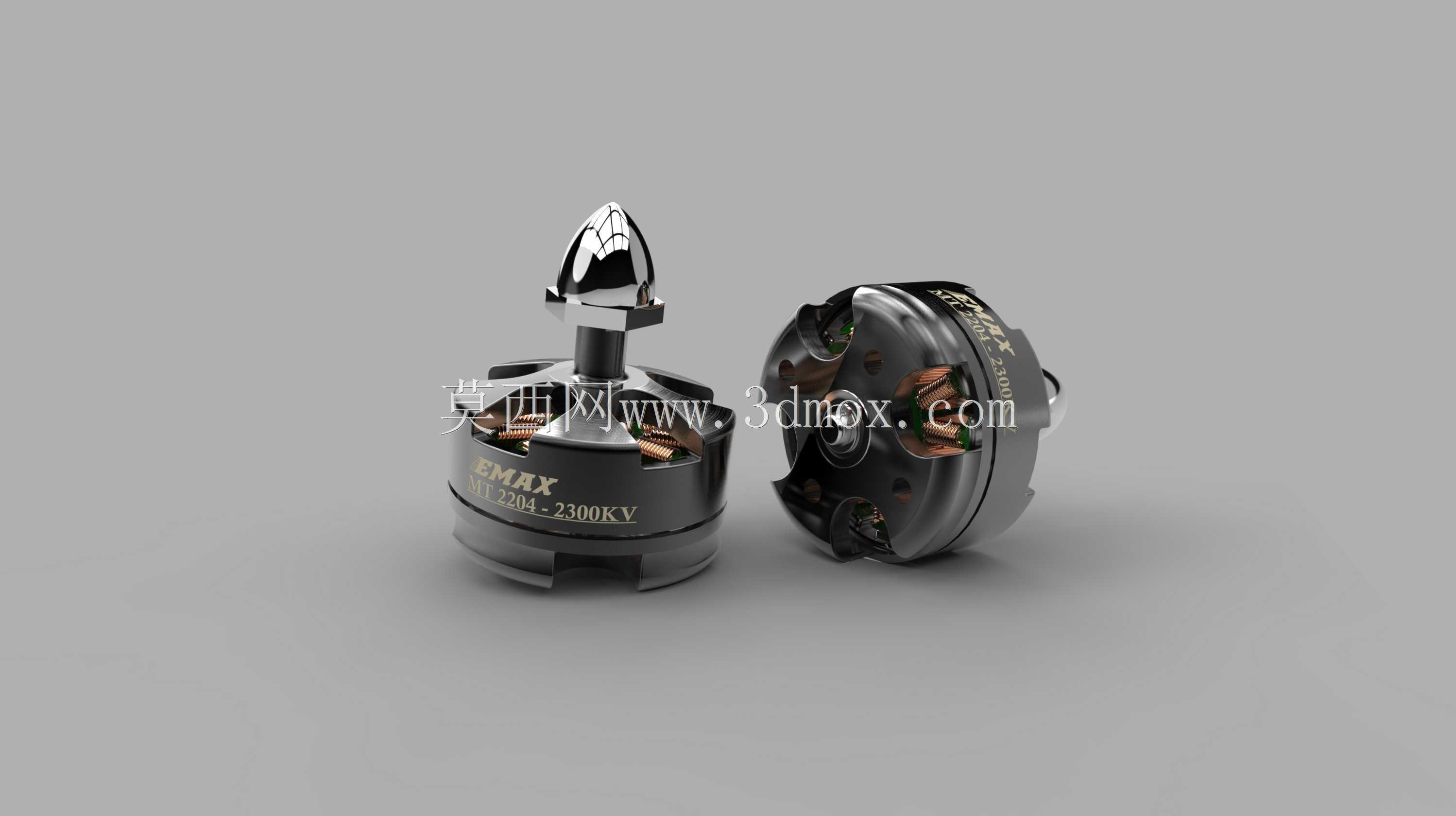

FPV四架直升机用2300KV无刷直流电机结构

这款无刷直流电机主要面向小型250-300级四轴直升机、多旋翼航模以及FPV穿越类飞行器的动力配套场景，是航模动力系统的核心执行部件，负责将电能转化为旋转机械能，直接驱动螺旋桨产生升力与飞行动力，适配对动力响应速度、推重比有较高要求的航模飞行场景，无论是日常休闲飞行、特技动作演练还是竞速类飞行需求都能匹配。

从功能特性来看，该电机采用外转子无刷结构设计，相比同规格有刷电机具备更高的能量转换效率、更长的使用寿命以及更低的运行噪音，运转过程中不存在碳刷磨损带来的维护需求与动力损耗。KV值设定为2300，适配3S锂电池搭配6*3寸螺旋桨时可输出440g推力，搭配4S锂电池与6*4.5寸螺旋桨时推力可达675g，能够为小型航模提供充沛的动力储备，满足特技飞行时的瞬时动力输出要求。

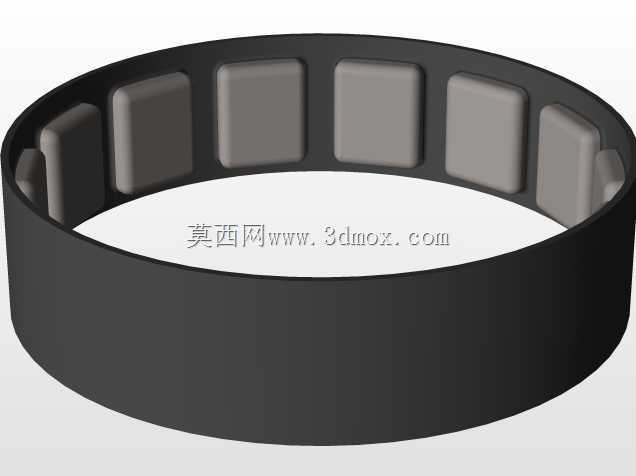

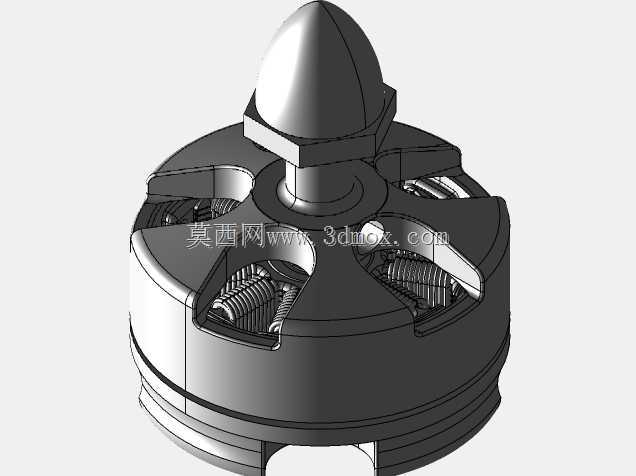

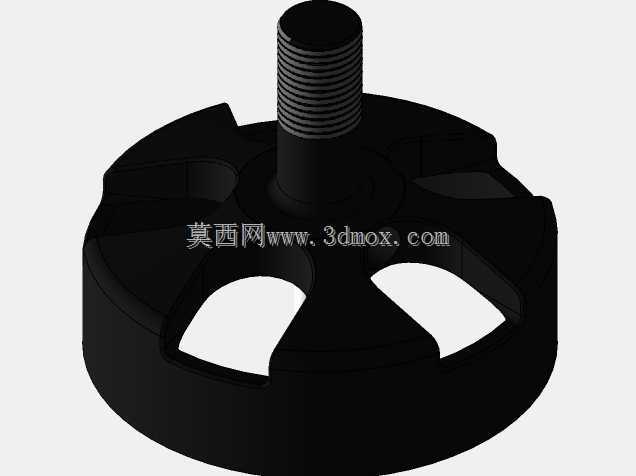

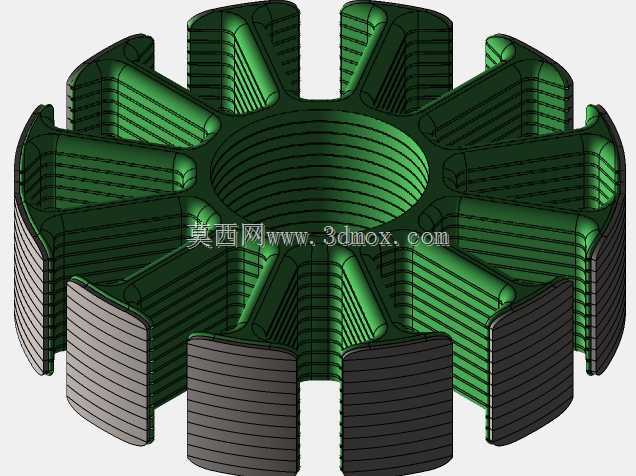

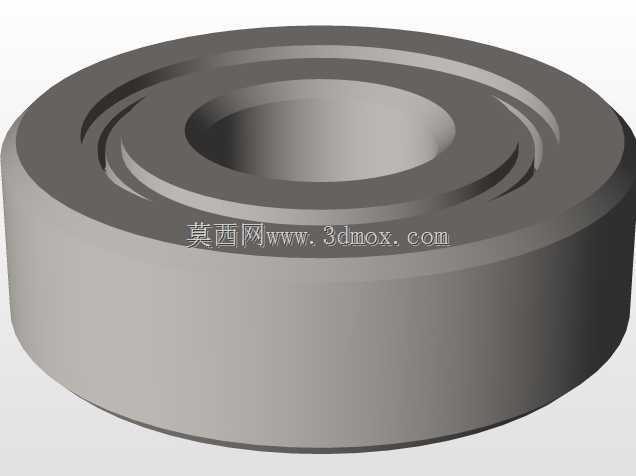

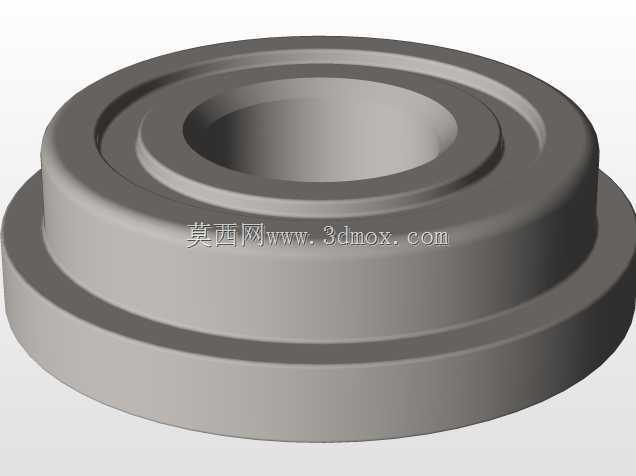

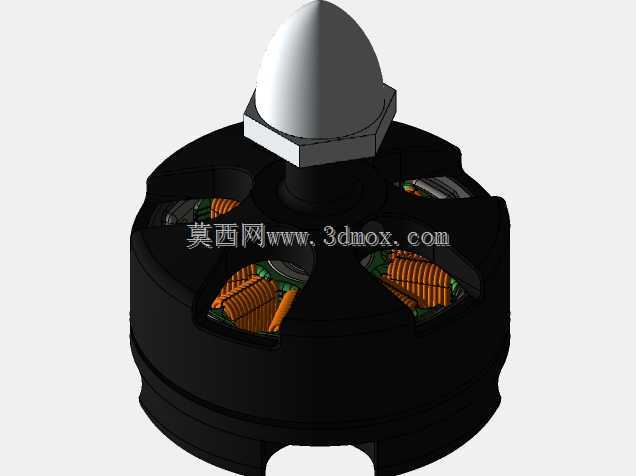

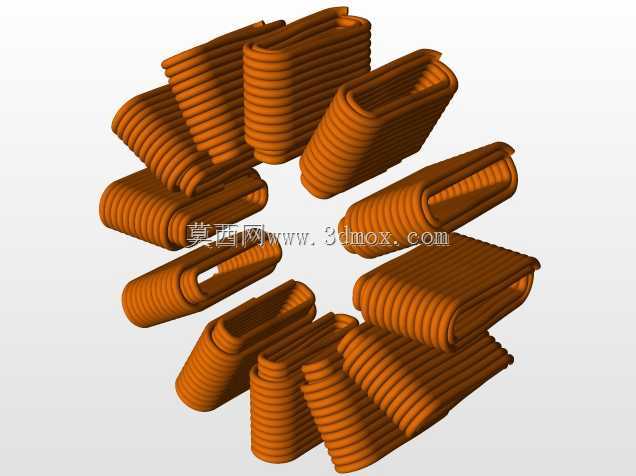

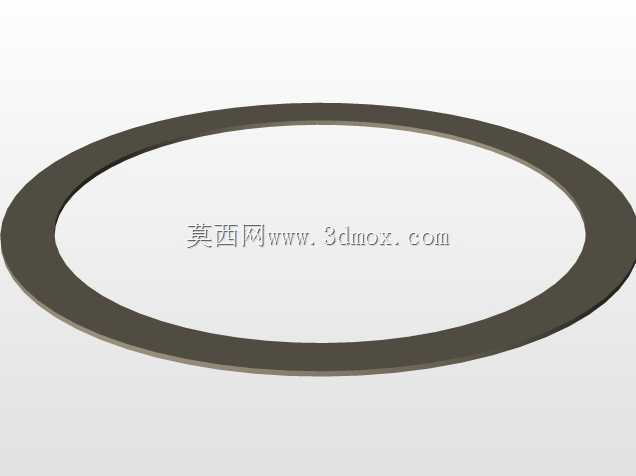

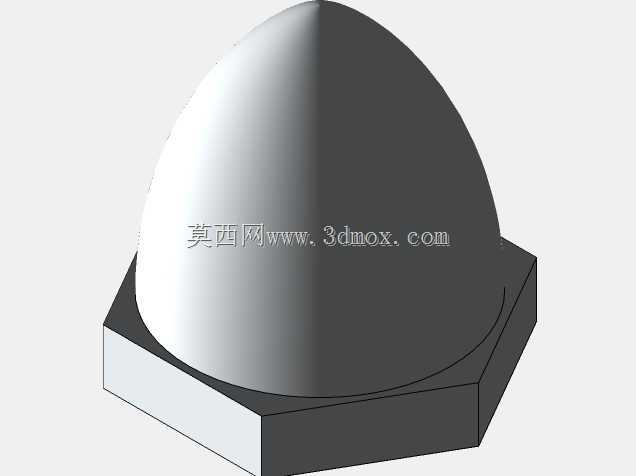

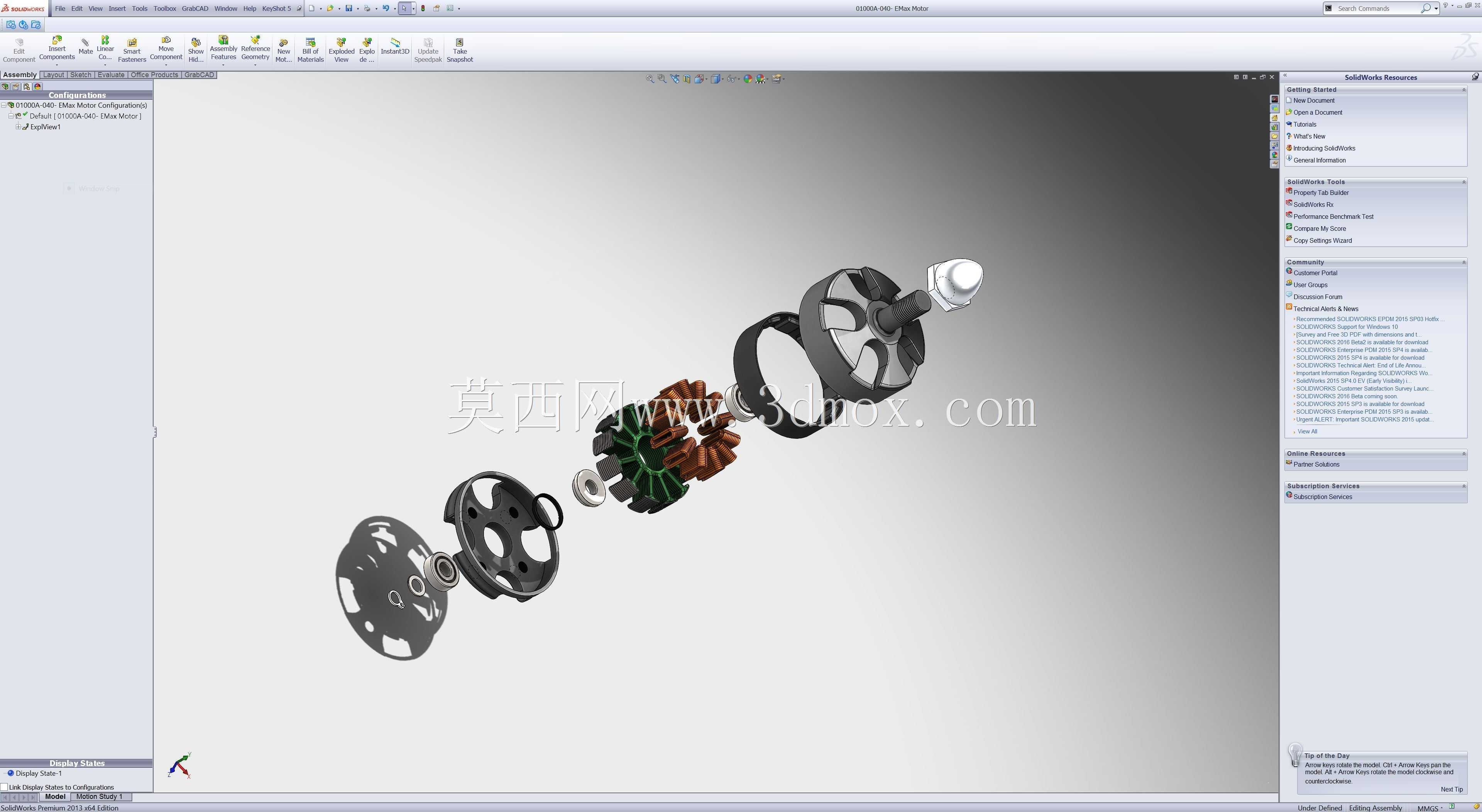

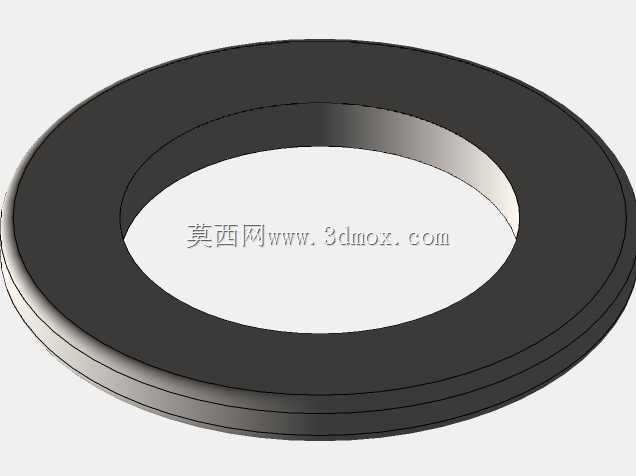

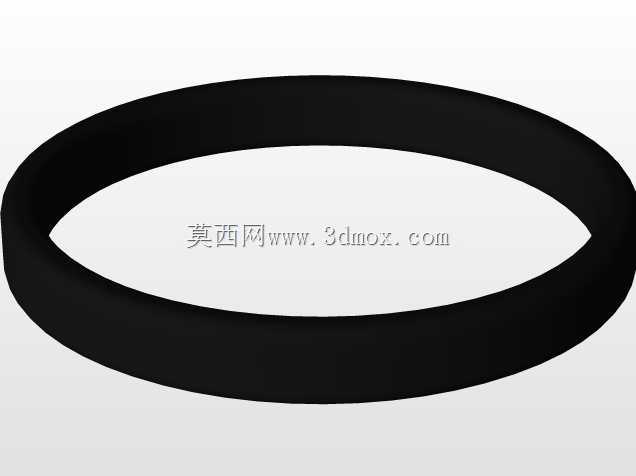

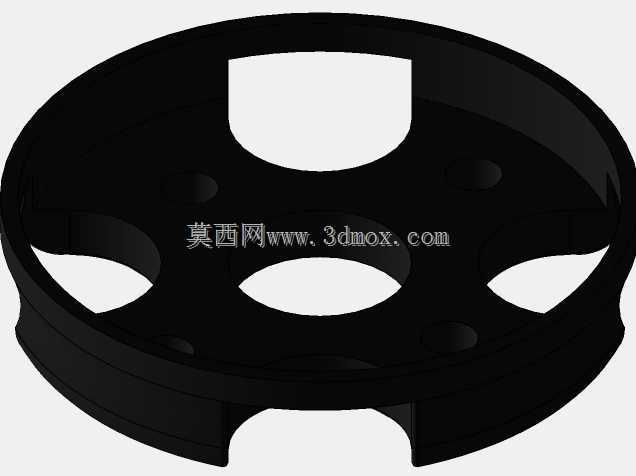

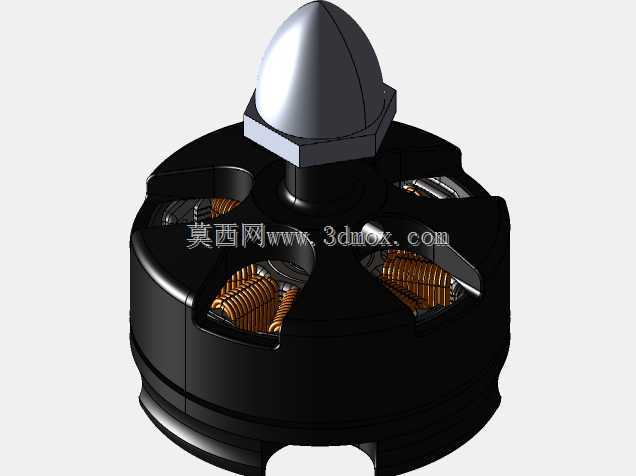

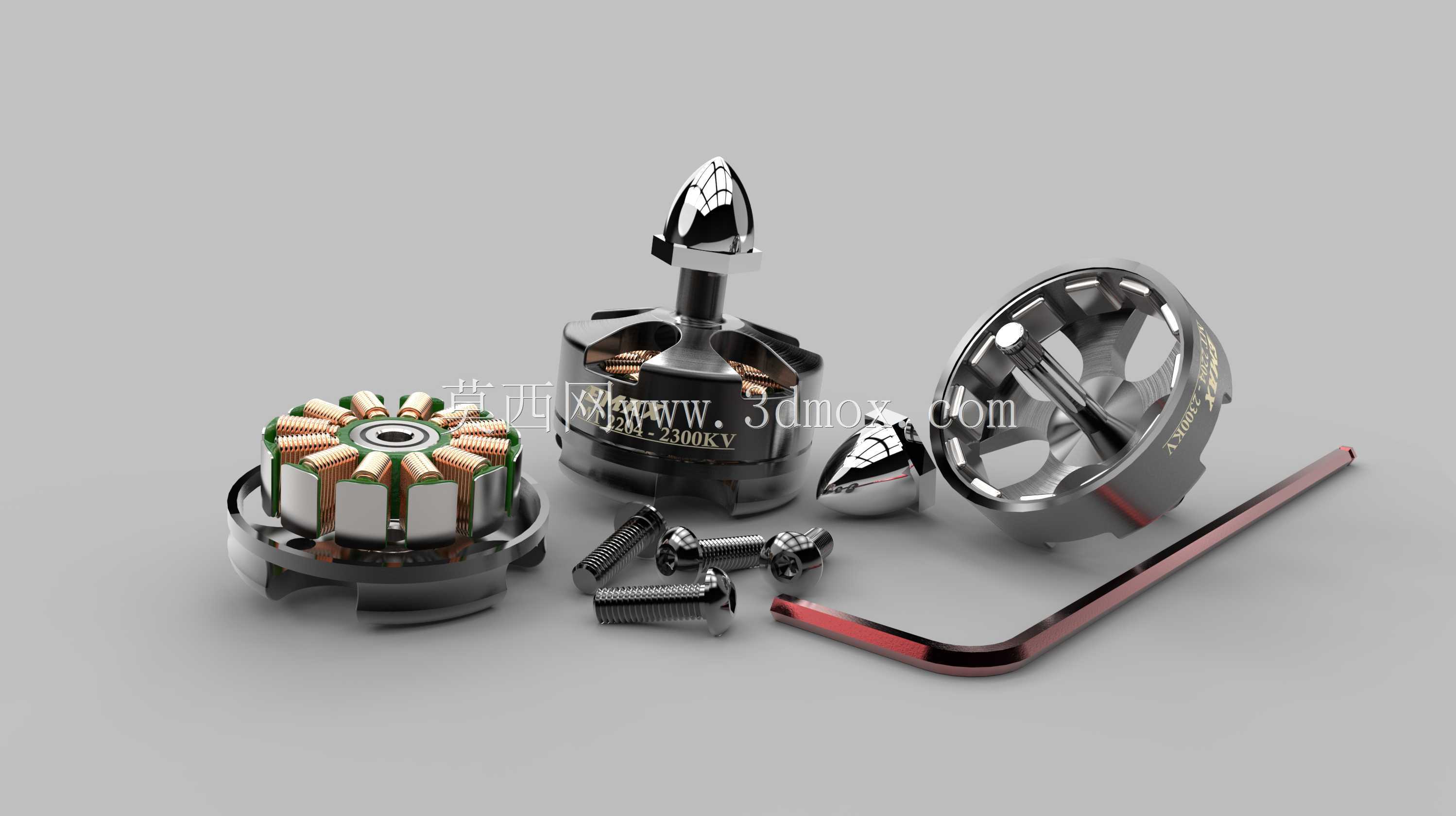

在设计思路上，这款电机采用了反向工程还原的结构设计，完整复现了成品电机的全部核心组成部件，包含铝制电机外壳、高精度支撑轴承、螺旋桨锁紧螺母、铜线绕组、定子铁芯以及转子夹座，同时将配套的M3安装螺丝、内六角扳手等安装辅件也纳入结构展示范围，能够让使用者清晰观察到无刷电机的内部装配逻辑与部件配合关系。定子采用12N14P的极槽配比设计，能够有效降低电机运转时的扭矩波动，让动力输出更加线性顺滑，提升飞行操控的精准度。

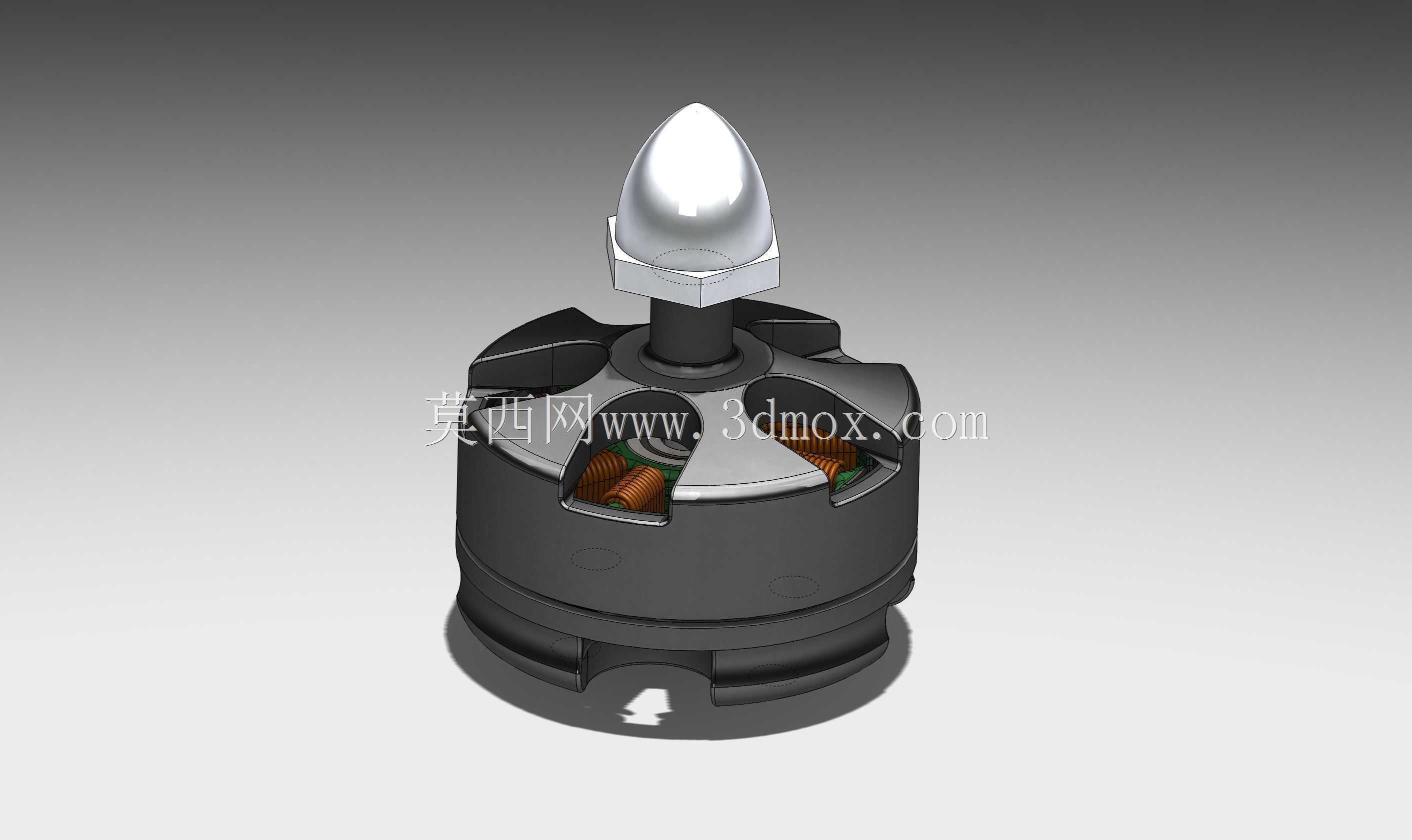

从安装边界与外形尺寸来看，电机转子直径为27.9mm，电机主体长度为32.2mm，整体重量控制在25g，轻量化的设计能够有效降低航模整机的起飞重量，提升推重比表现。电机轴采用3mm直径的高强度钢材制作，具备足够的抗扭强度与抗冲击能力，能够承受螺旋桨高速旋转时的离心力与飞行过程中的震动载荷。安装孔位采用19*16mm的标准孔距设计，能够直接适配市面上绝大多数250-300级航模机架的电机安装座，无需额外进行打孔改装，安装时只需使用配套的内六角扳手拧紧M3固定螺丝即可完成装配，搭配螺旋桨锁紧螺母能够快速完成桨叶的固定与更换，日常维护与配件替换十分便捷。
