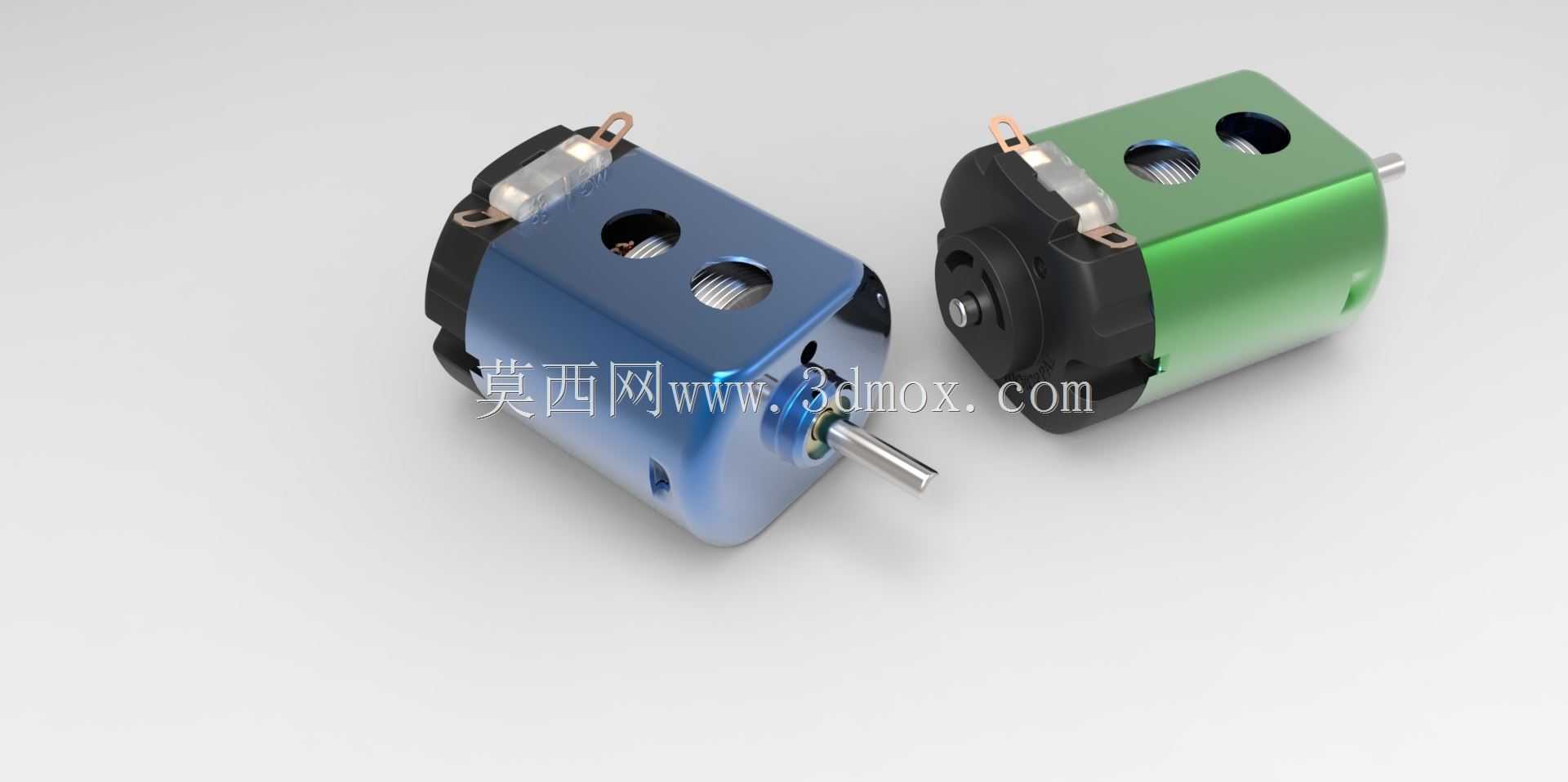

FA-130微型有刷直流马达剖视结构设计

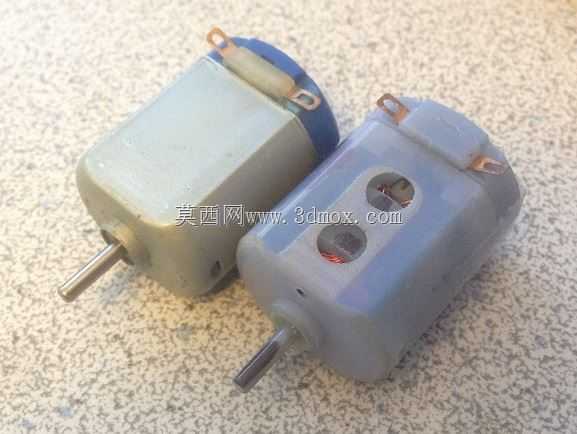

这款FA-130规格的微型有刷直流电机，是民用小功率驱动场景中普及率极高的动力元件，日常可覆盖玩具模型驱动、车载小型执行机构、小型家电动力输出、精密教具演示等多类场景，从儿童电动玩具的行进驱动，到汽车内饰风门调节、小型电子门锁的动力输出，再到学生DIY科创项目的动力源，都能见到该规格电机的应用身影。作为小功率直流驱动元件，它的核心功能是将输入的直流电能通过电磁感应效应转换为旋转机械能，为配套负载提供稳定的低转速、适中扭矩的动力输出，适配3V-12V区间的常规直流供电场景，能在小体积约束下满足多数轻载驱动的需求。

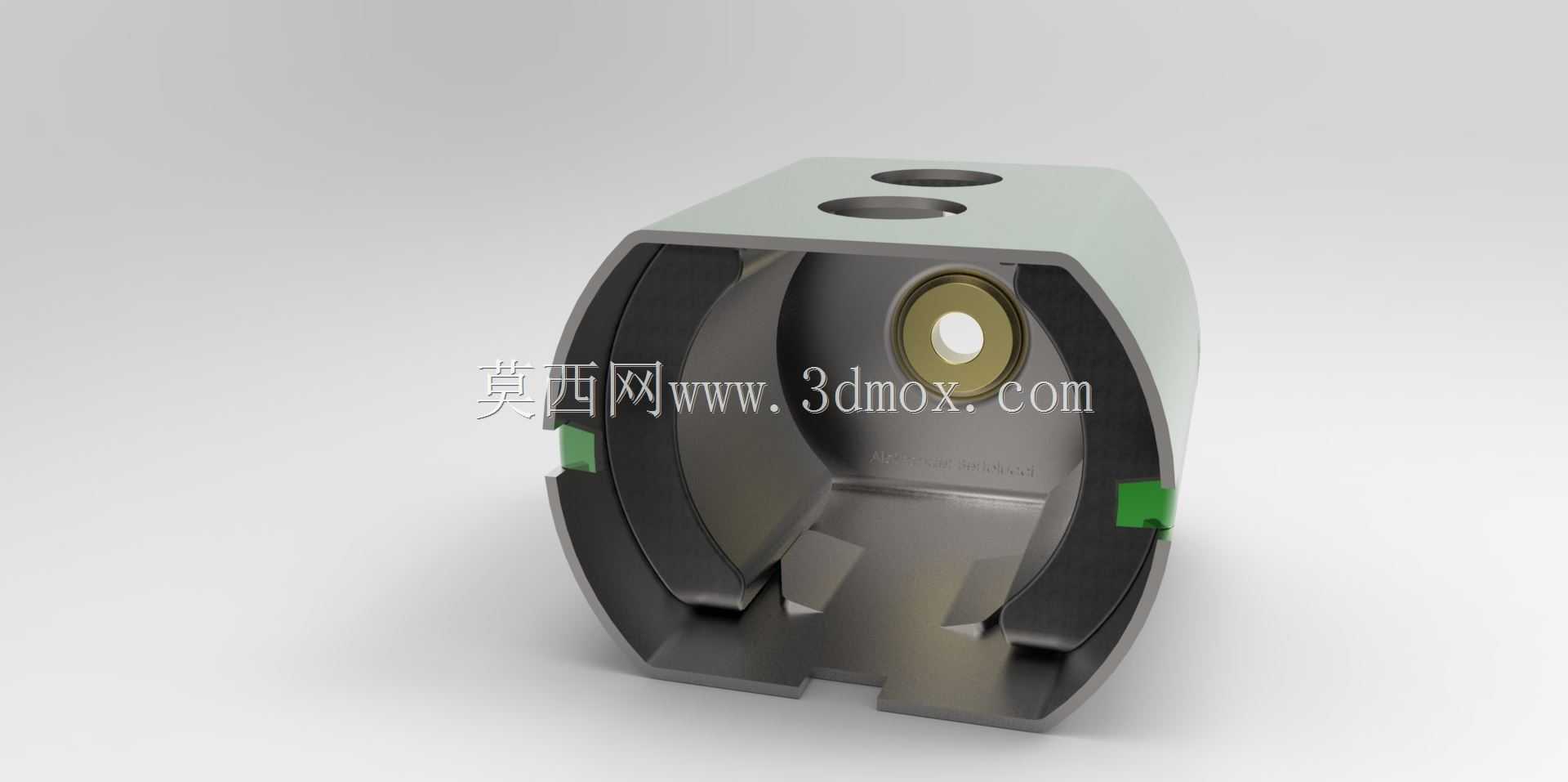

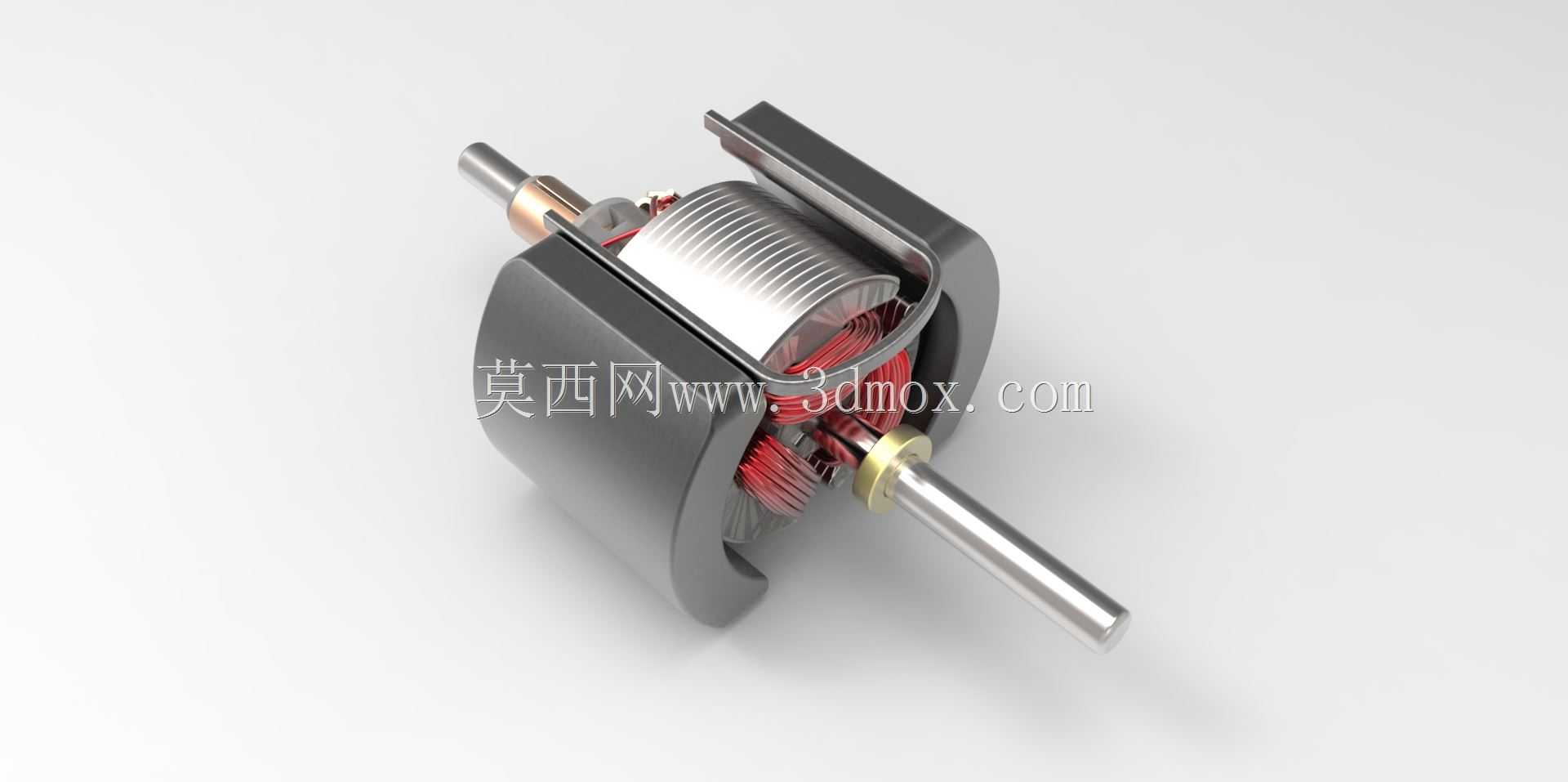

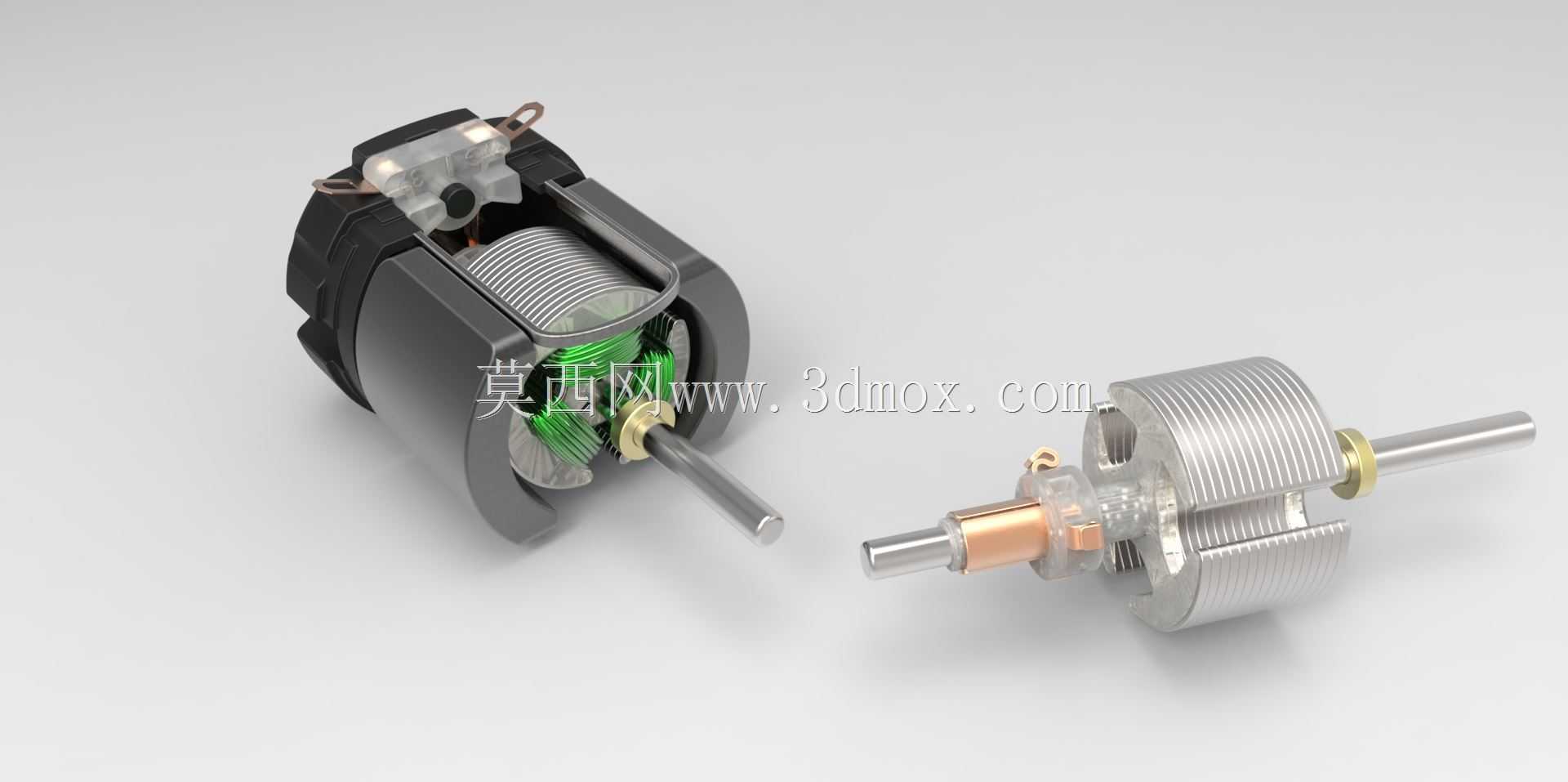

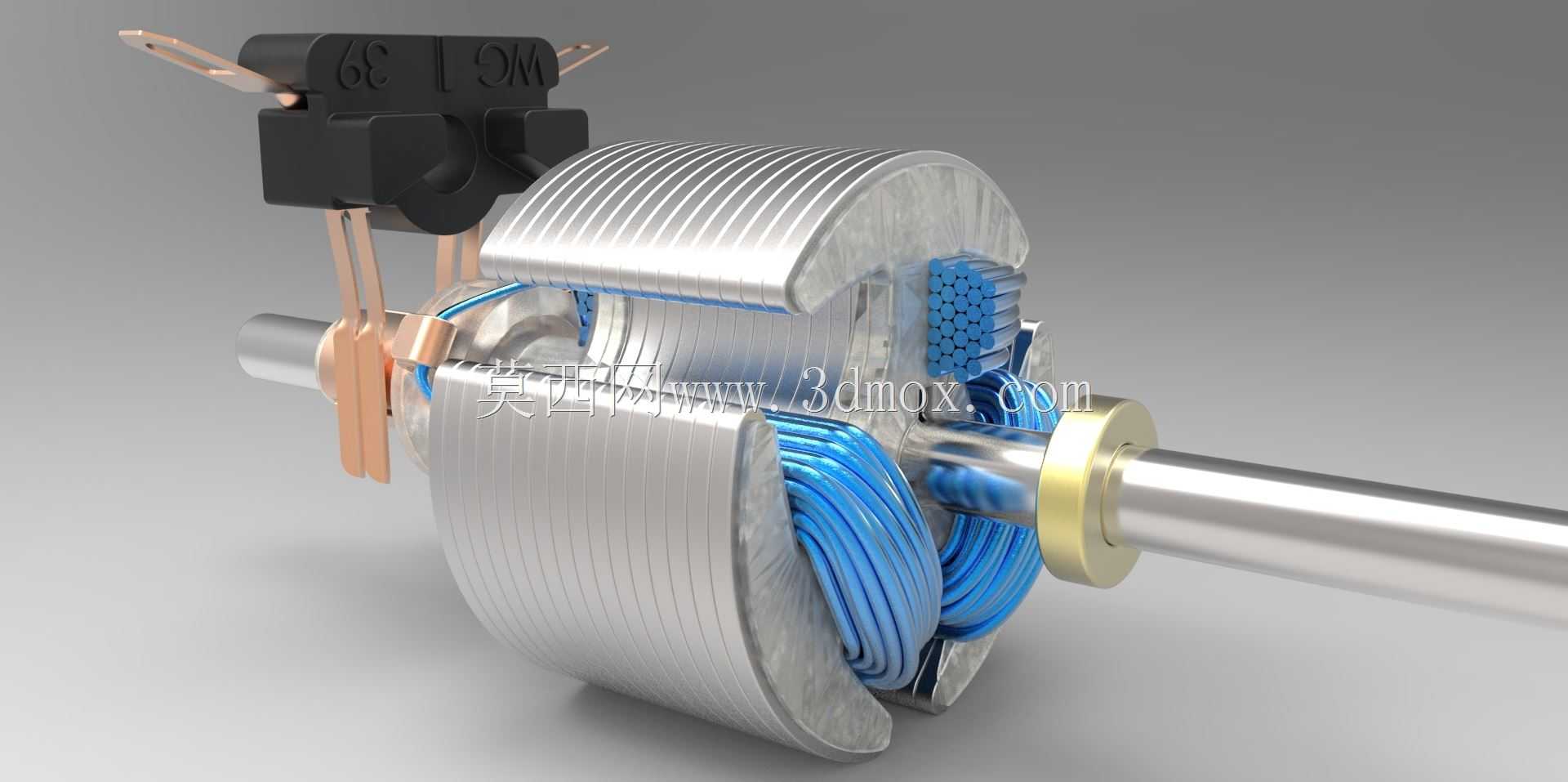

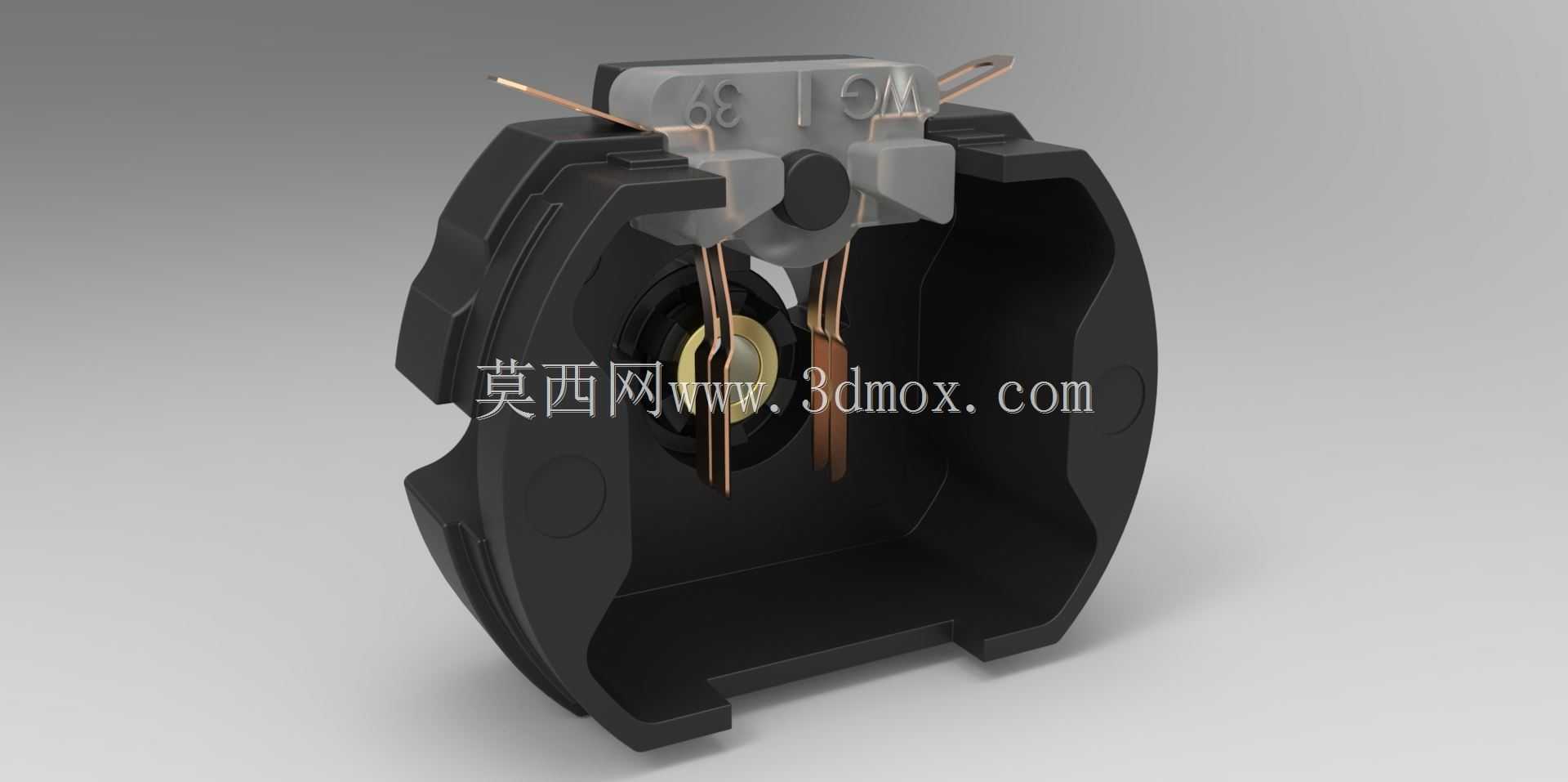

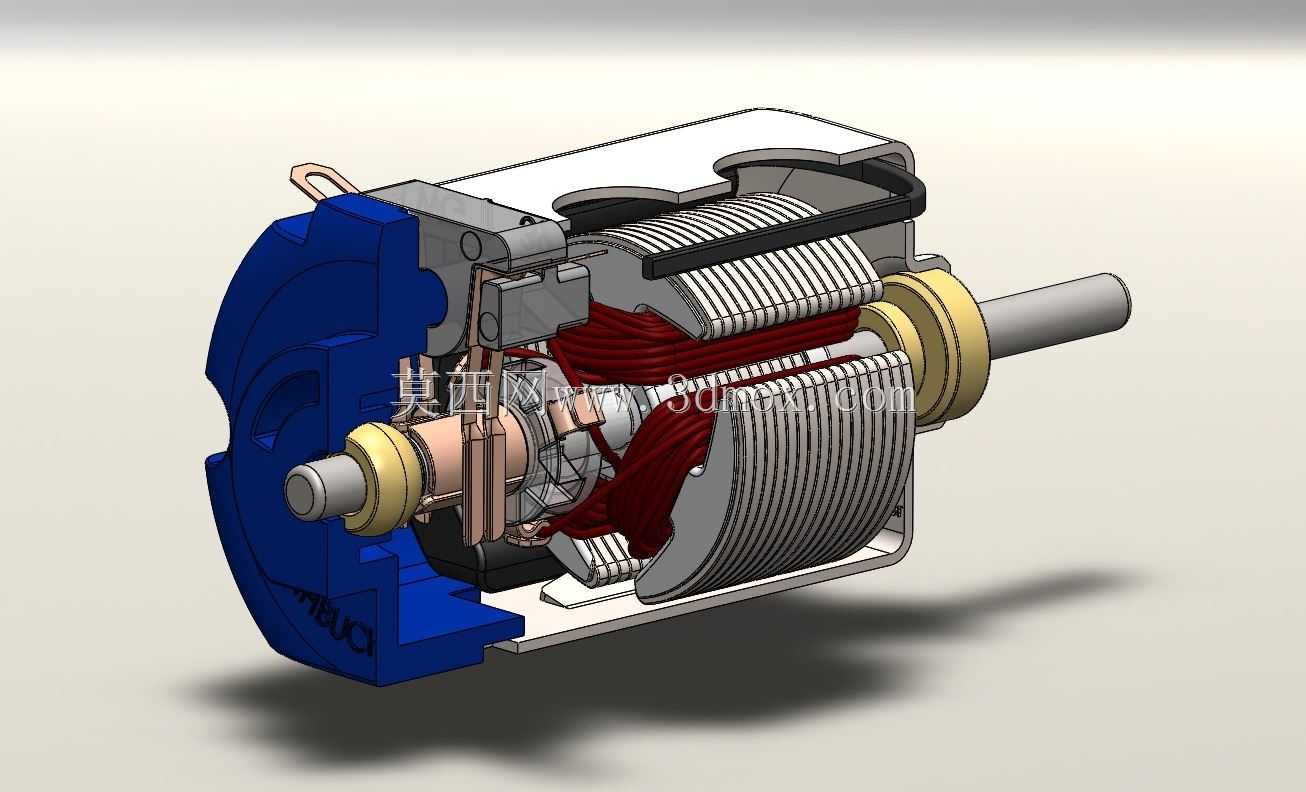

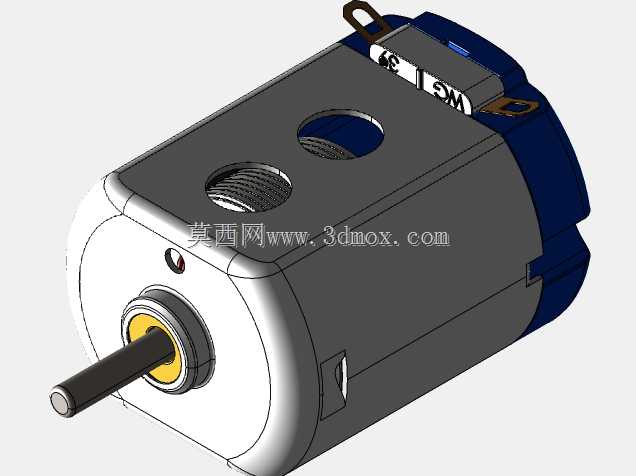

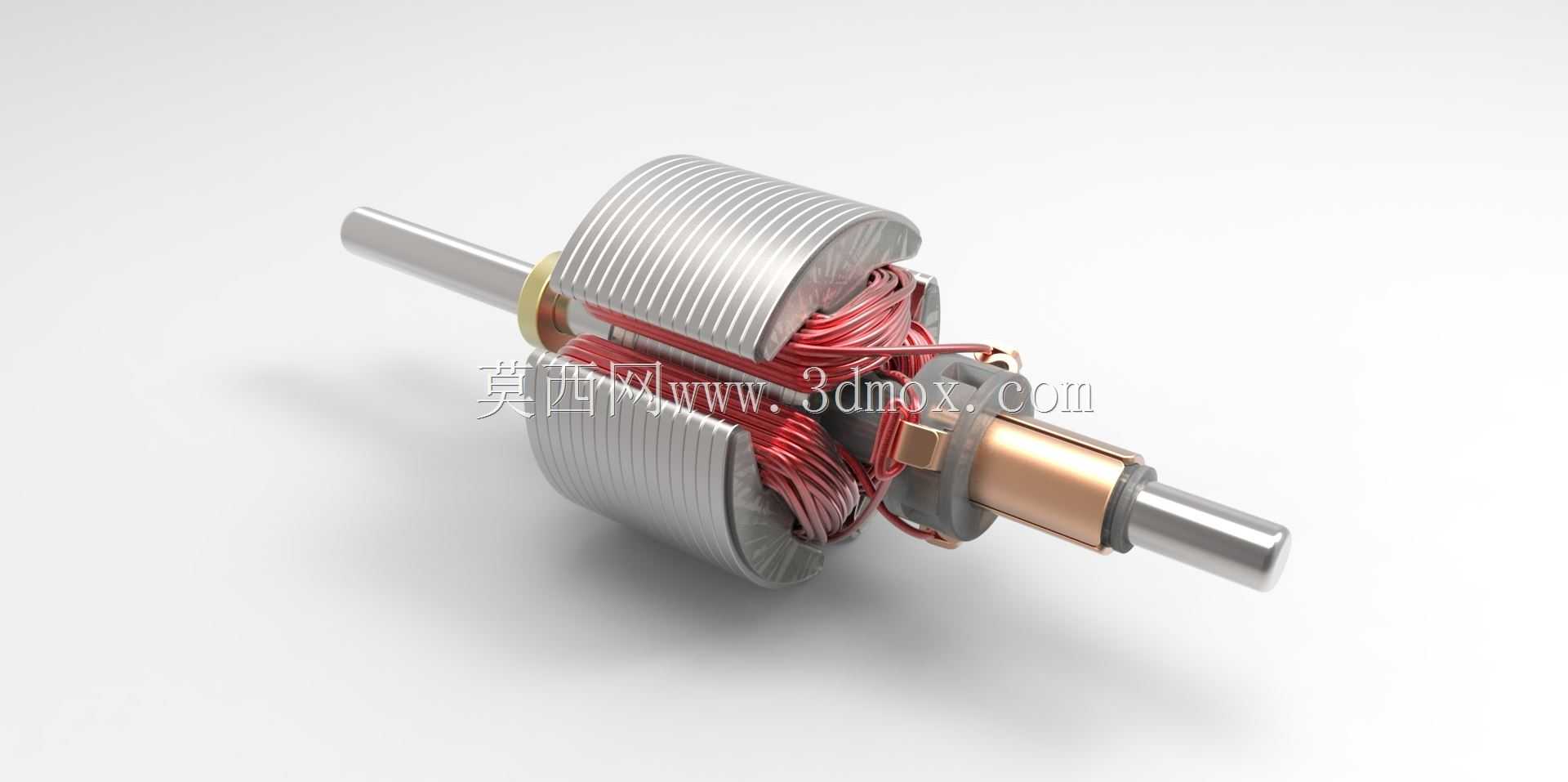

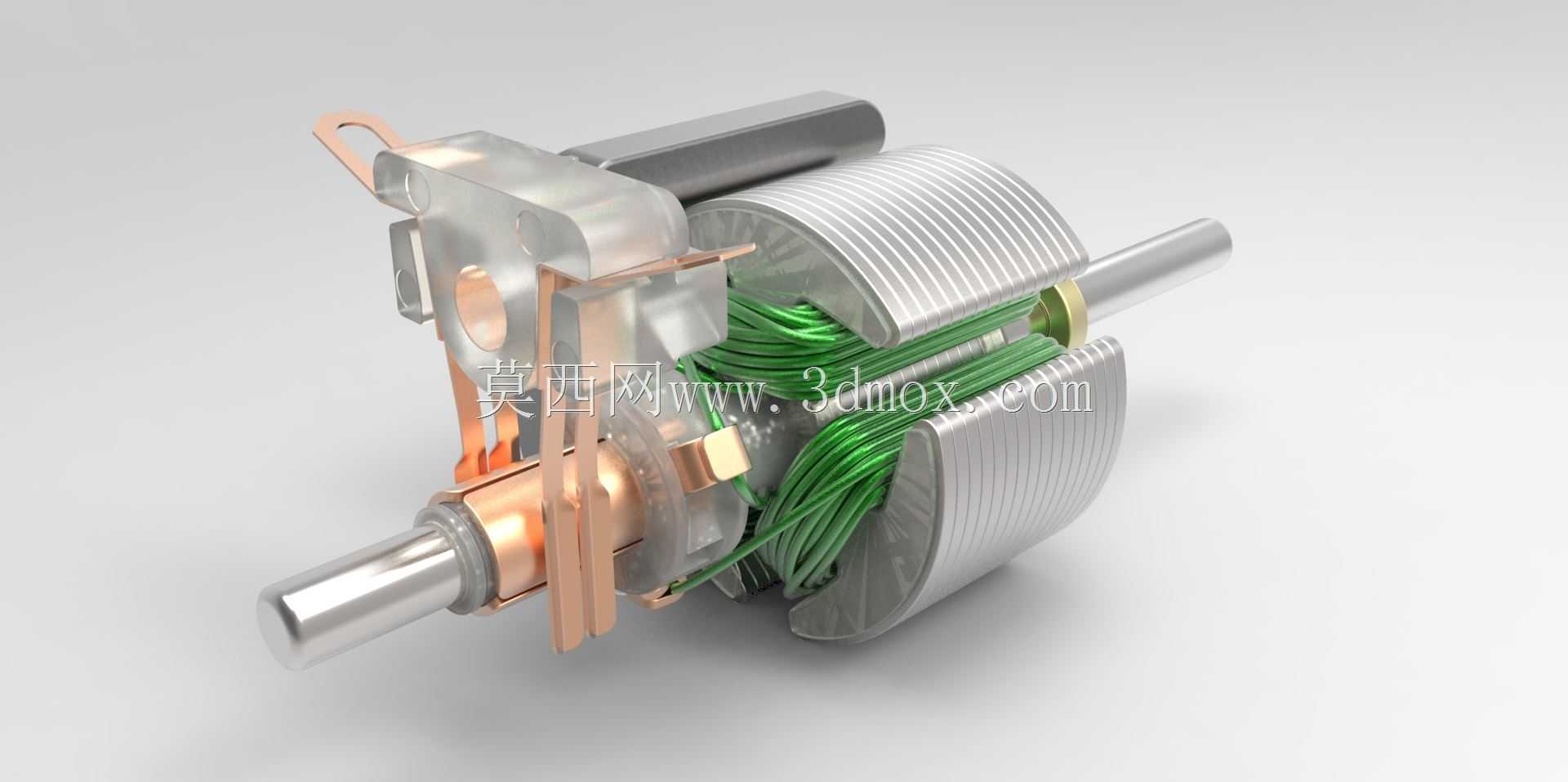

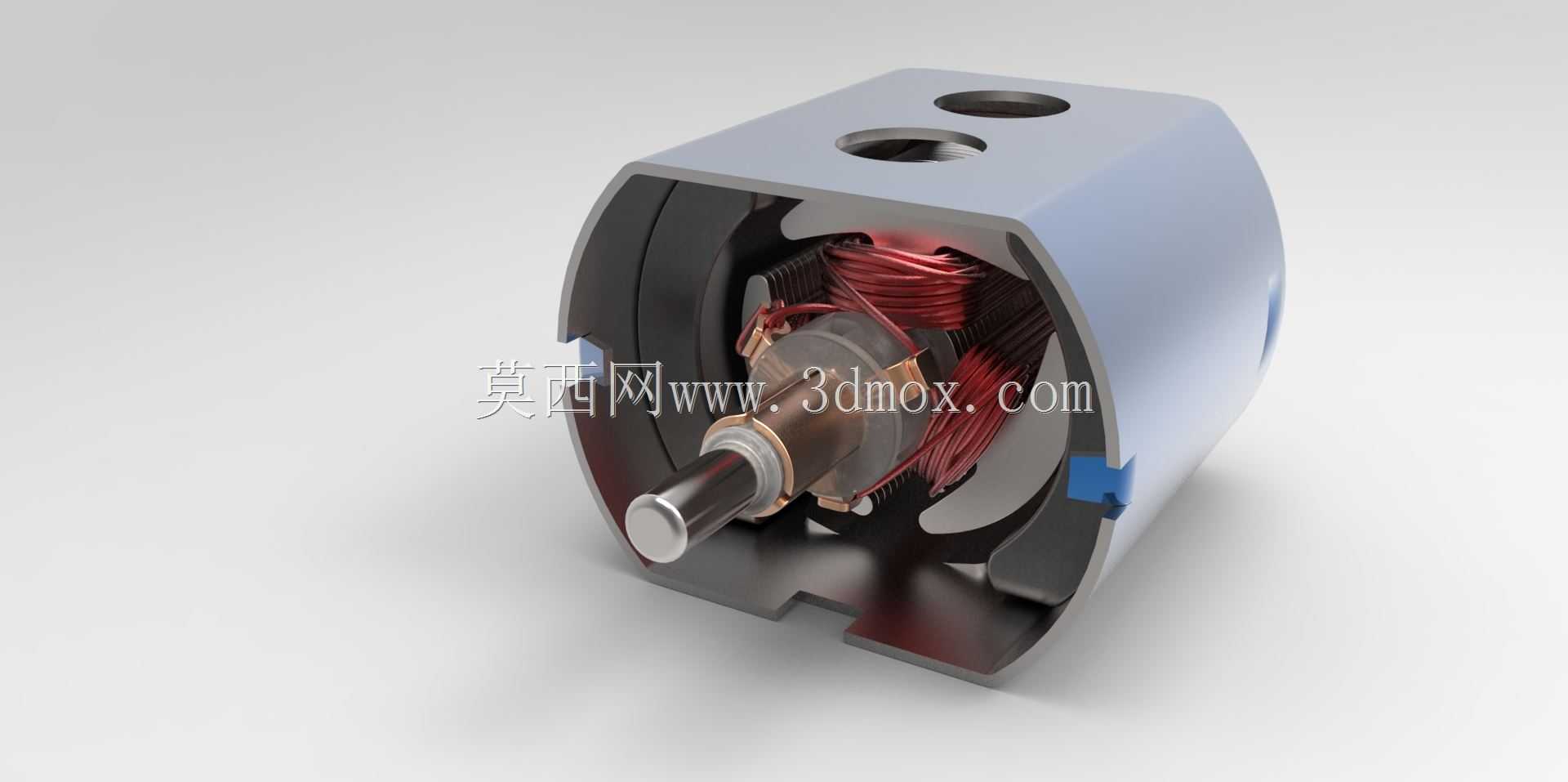

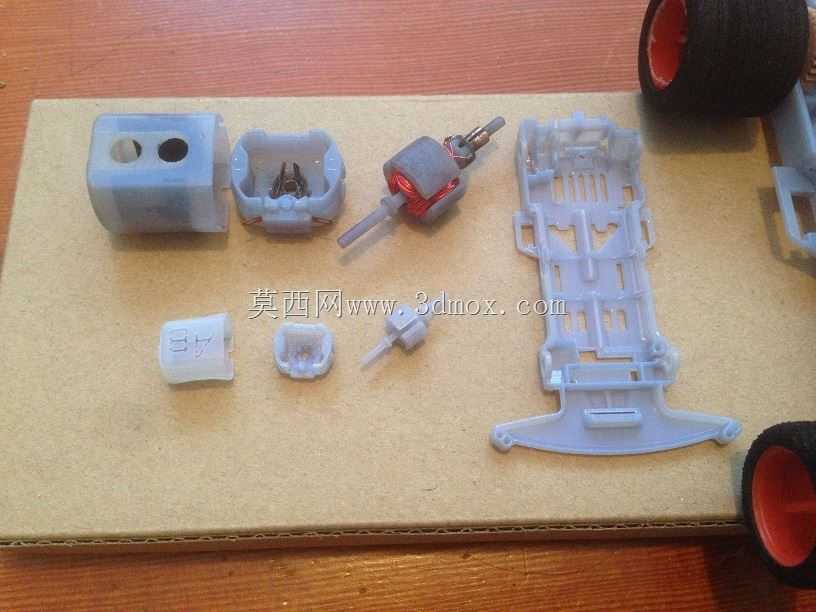

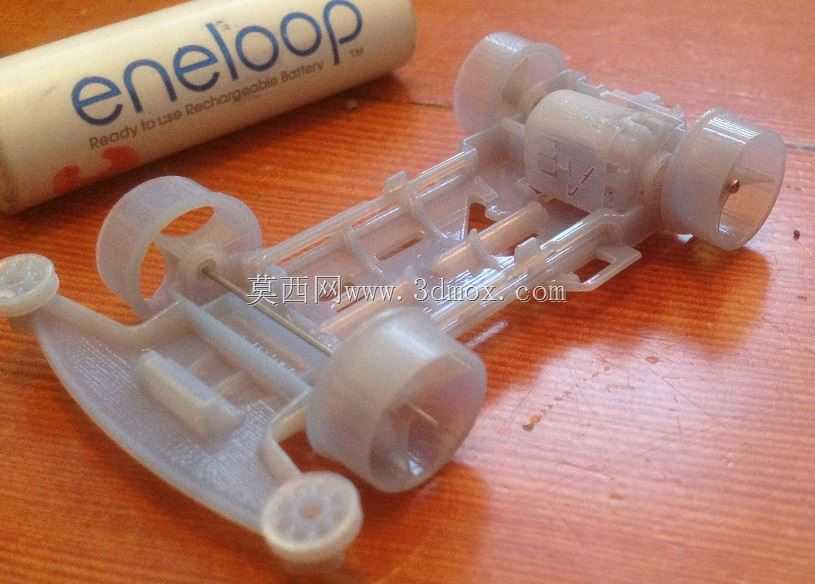

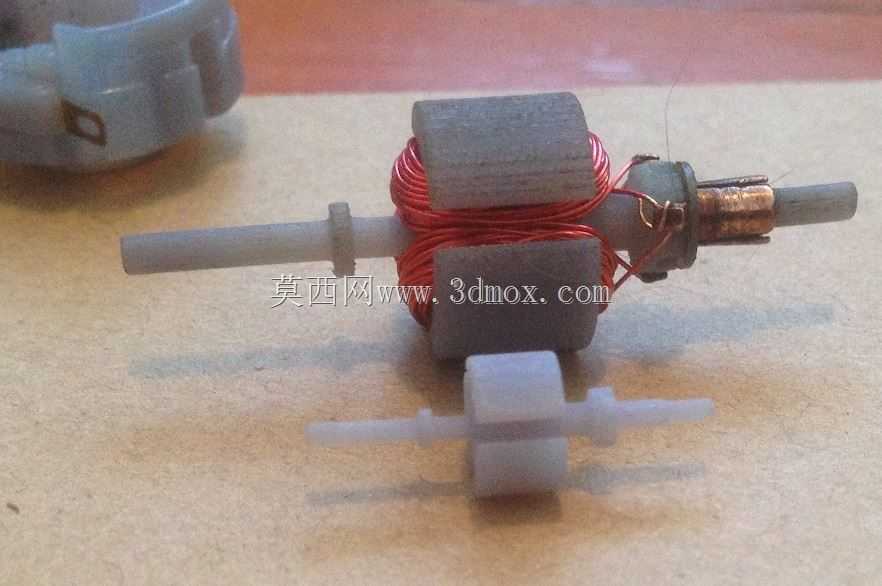

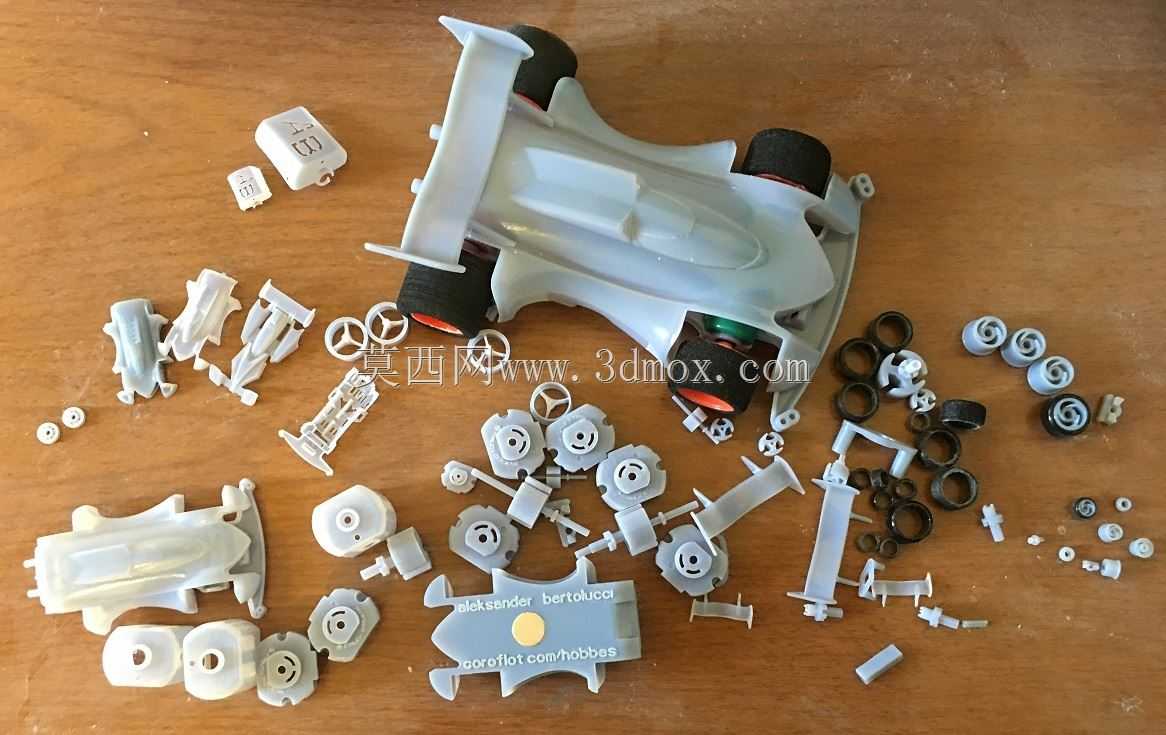

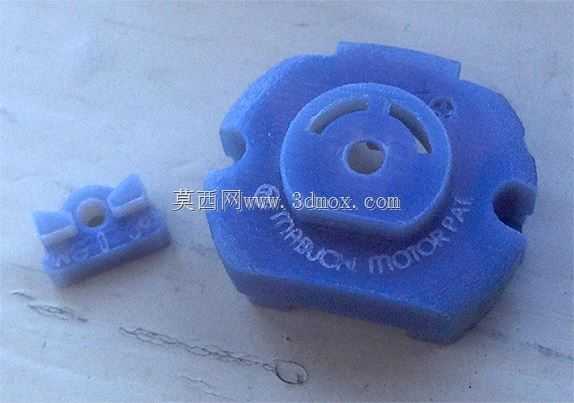

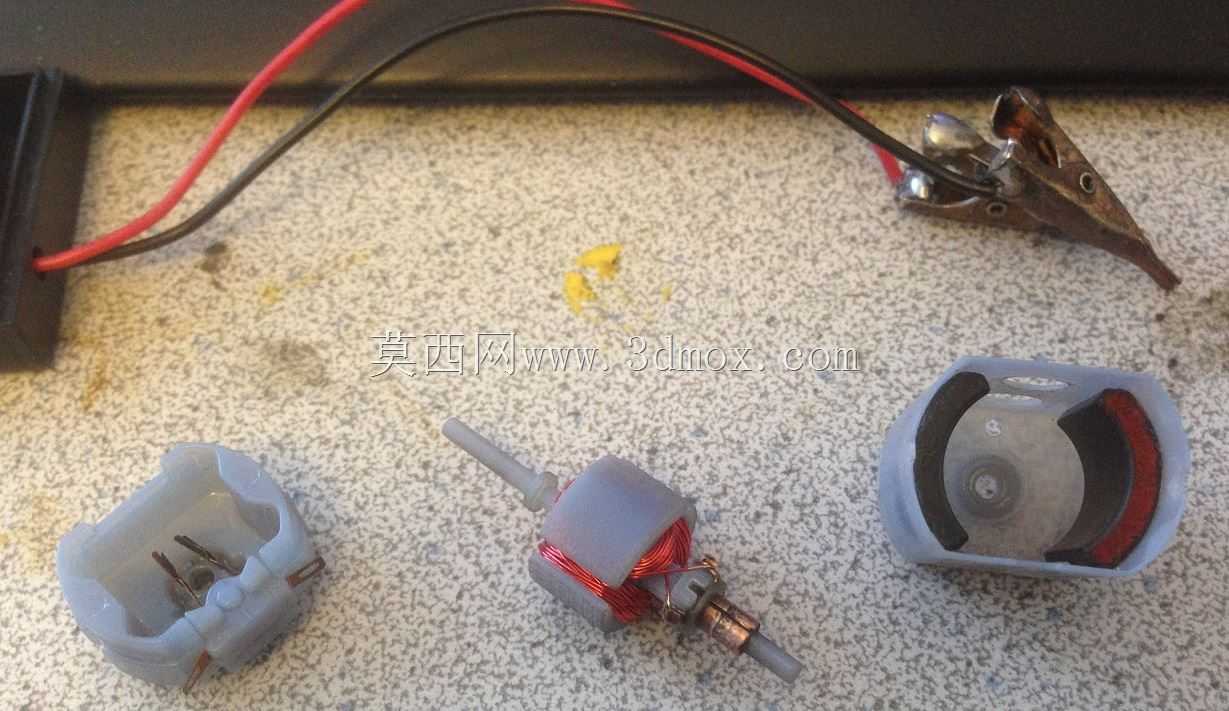

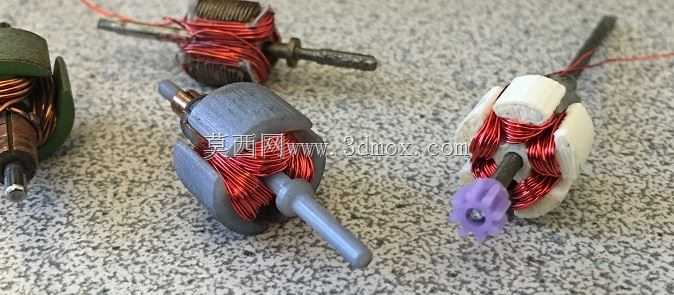

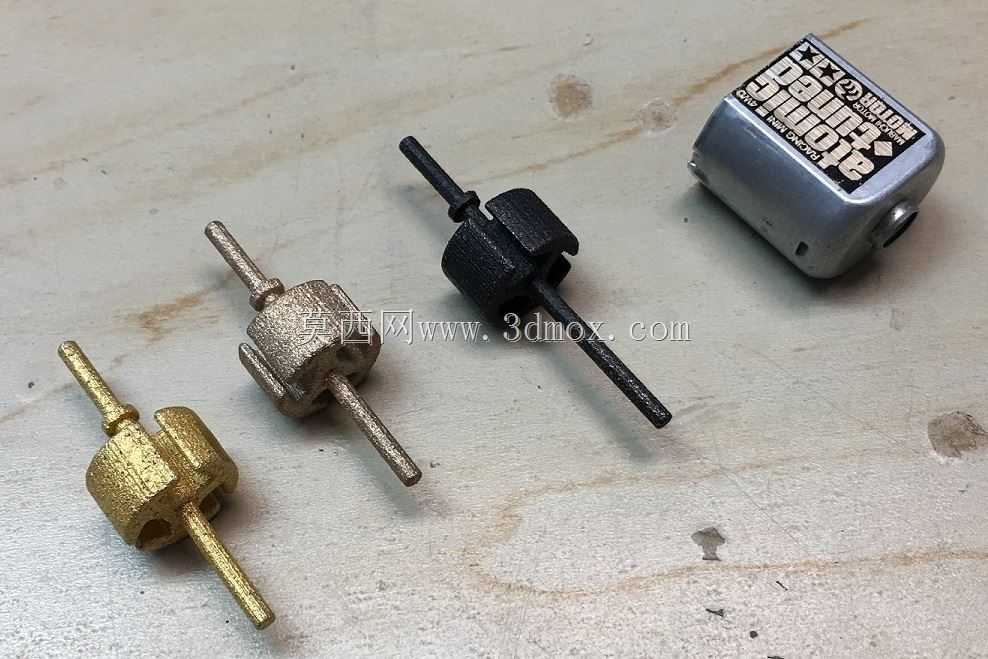

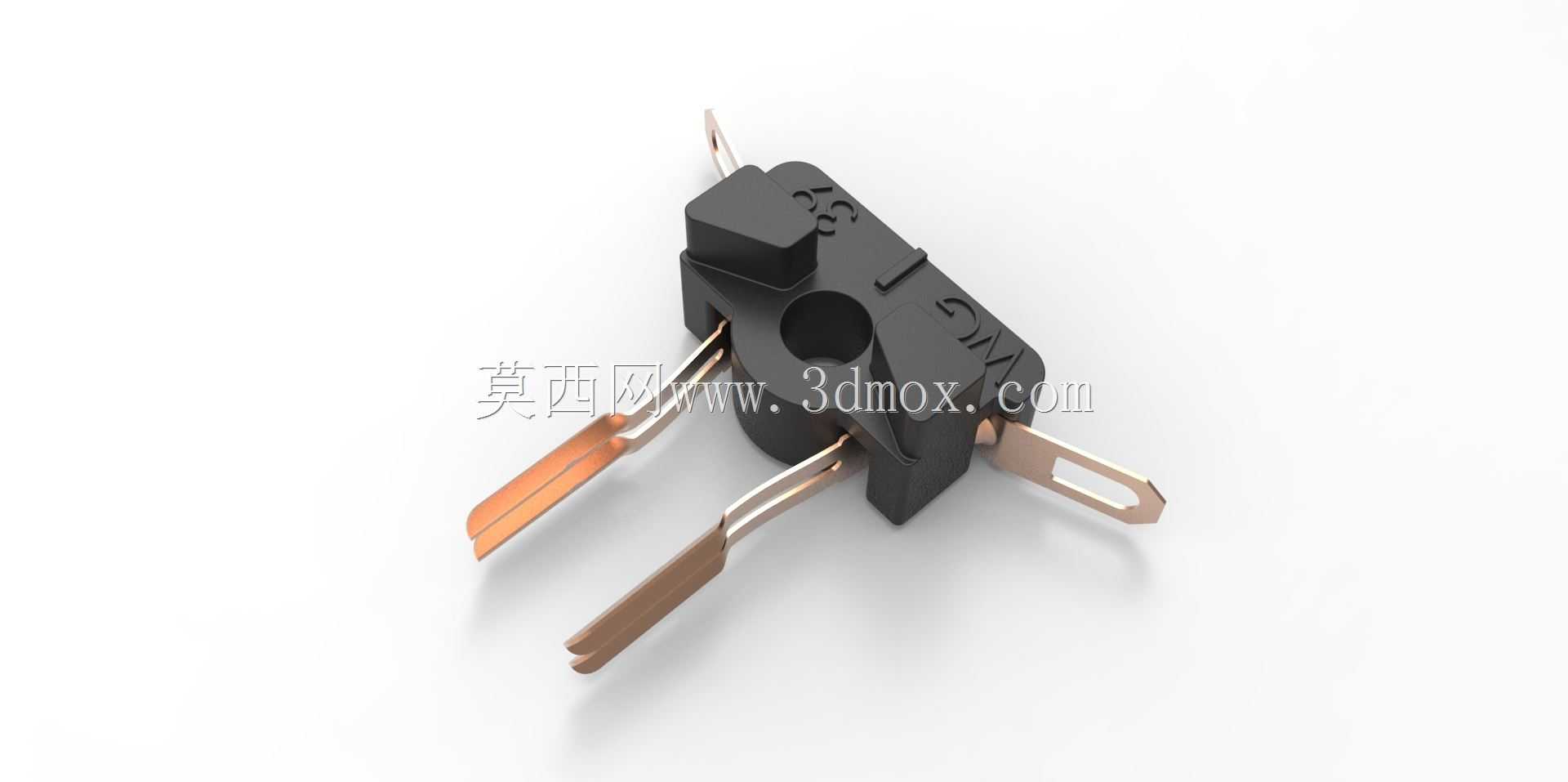

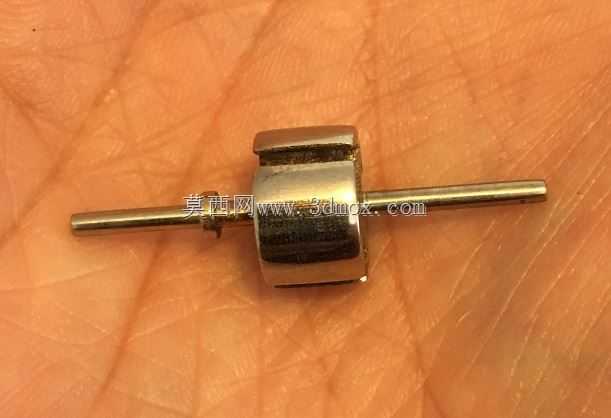

从设计思路来看，这款模型采用全剖视的结构呈现方式，完整还原了该类电机的内部构造逻辑：外壳采用拉伸钢壳搭配端盖的封装结构，端盖侧集成铜基含油轴承为输出轴提供径向支撑，同时内置碳刷组件与换向器配合实现电流的动态换向；内部定子部分采用弧形永磁磁钢提供恒定励磁磁场，转子部分采用多槽叠片铁芯绕制漆包线绕组，换向器与绕组端部可靠压接导通，输出轴与转子铁芯过盈压装配合，轴端预留的卡簧槽用于安装限位卡簧，控制转子的轴向窜动间隙，整体结构完全遵循量产FA-130电机的工程设计逻辑，没有做简化或艺术化修改。

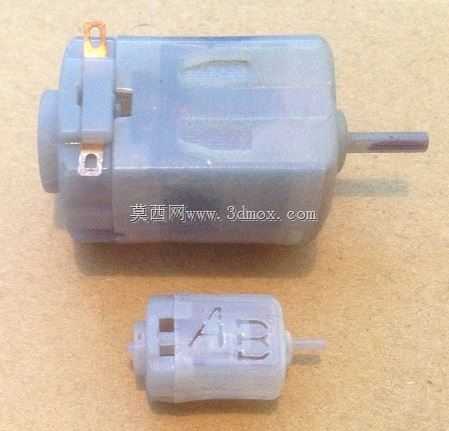

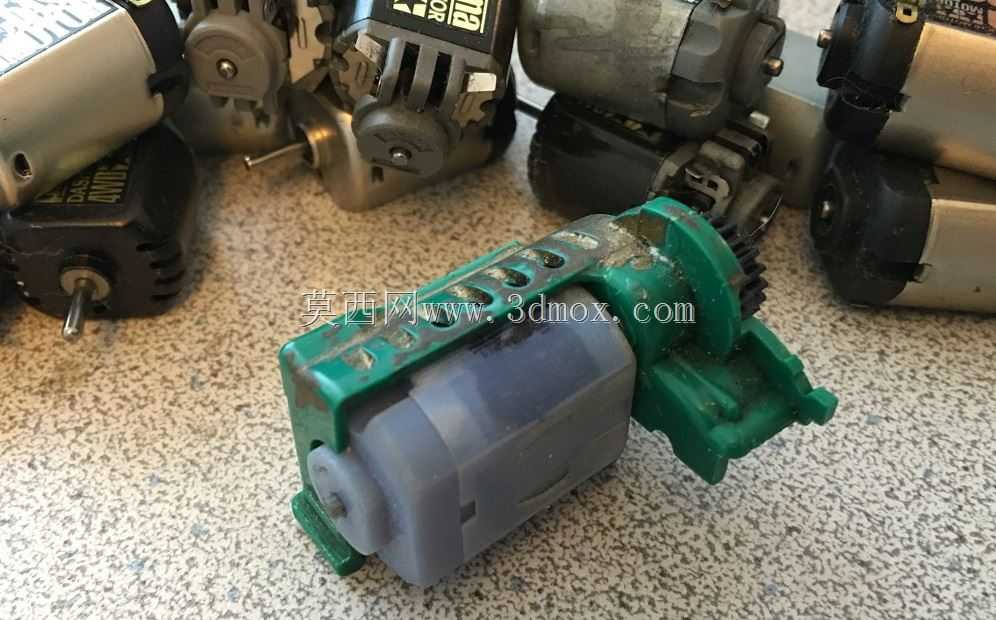

从安装边界与尺寸适配来看，该电机主体为标准圆柱外形，常规量产版本外径约20mm，主体长度不含输出轴约15mm，输出轴直径约2mm，伸出端长度约8mm，端盖上预留两个对称的安装定位孔，可适配M2规格的安装螺丝，安装时需注意预留至少2mm的轴向间隙避免轴端顶死，径向安装空间需预留不小于22mm的避让直径，接线端位于端盖侧，焊接导线时需注意控制焊接温度与时间，避免过热损伤端盖内的碳刷架结构。剖视结构的设计也清晰展现了内部气隙的均匀性要求，定子磁钢与转子铁芯之间的单边气隙控制在0.2-0.3mm区间，既保证磁路导通效率，又避免转子转动时出现扫膛故障，整体结构紧凑，装配逻辑清晰，完全符合小功率微型直流电机的量产设计规范，可用于结构教学、装配演示、3D打印验证等场景，也能作为小型机电产品开发时的动力元件选型参考。
