壁挂式悬臂起重提升设备结构设计

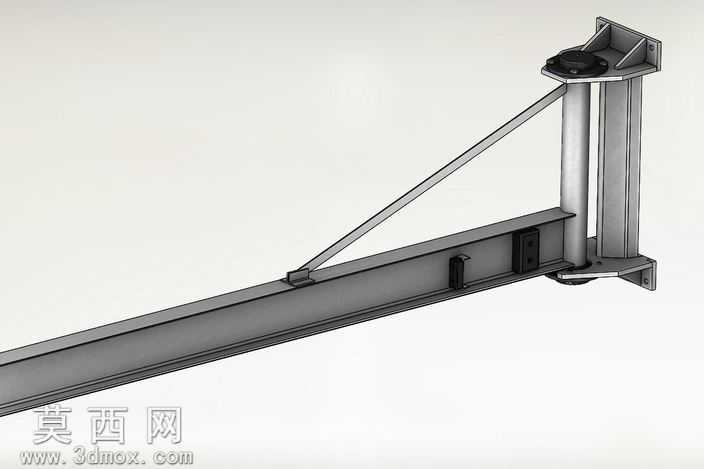

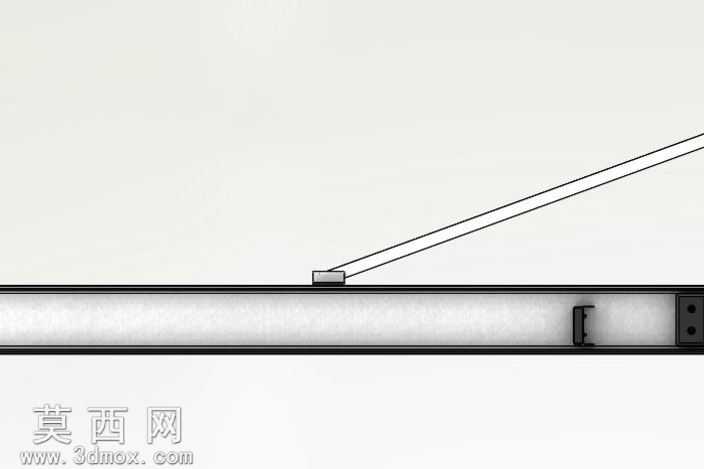

本模型为壁挂式悬臂提升起重设备，采用三维参数化建模完成全结构搭建，建模过程中严格遵循机械设计公差配合规范，对各组成部件进行独立建模后完成总装配校验，确保各运动部件无干涉、装配关系符合实际生产加工要求。模型整体采用壁挂式安装结构，竖向立柱通过上下两组安装支座与墙面基体固定，立柱与悬臂梁之间设置回转支撑结构，可实现悬臂绕立柱轴线的水平回转作业，满足一定范围内的物料覆盖吊运需求。悬臂主体采用型钢截面设计，斜向加强拉杆连接悬臂远端与立柱上部，形成稳定的三角受力结构，有效降低悬臂工作状态下的挠度变形，提升结构整体承载稳定性。立柱底部设置回转限位与支撑结构，保障悬臂回转过程的结构可靠性，悬臂梁上预留滑动小车安装位，可配套电动葫芦或卷扬机构完成物料的垂直提升与水平移动作业。渲染阶段采用金属哑光材质模拟钢结构件的真实表面质感，对安装支座、回转部件、加强结构等关键部位做细节材质区分，通过光影渲染突出结构的受力特征与装配层次，清晰展现各部件的连接关系与运动逻辑。设计过程中重点考量壁挂安装的受力特性，优化斜拉杆的安装角度与截面参数，平衡结构自重与承载能力的关系，同时兼顾悬臂回转范围与作业覆盖半径的合理性，整体结构简洁紧凑，安装占用空间小，适用于车间工位旁、仓库墙边等固定点位的短距离物料提升、转运作业，可作为小型起重提升设备的设计参考、教学演示模型使用，完整还原了壁挂悬臂提升机的核心结构特征与工作原理。
