多规格彩色塑料摇马摆件设计

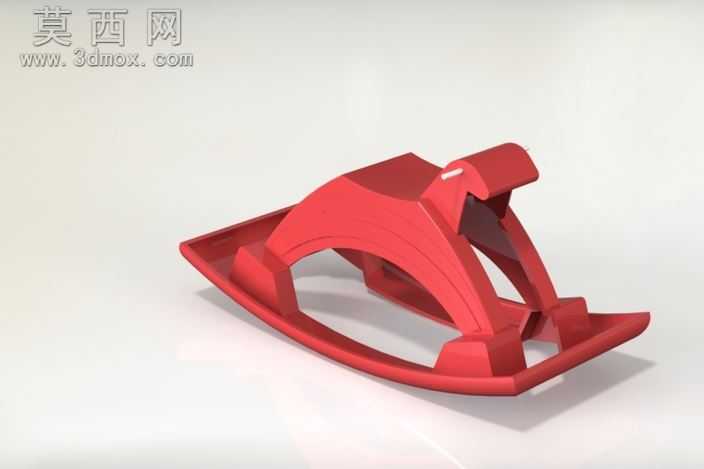

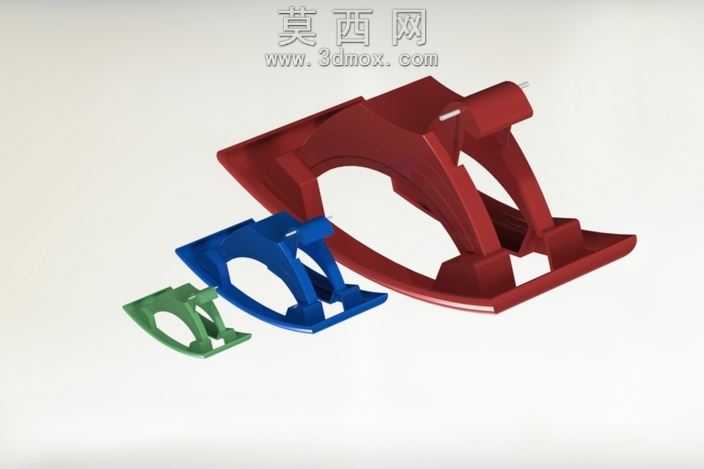

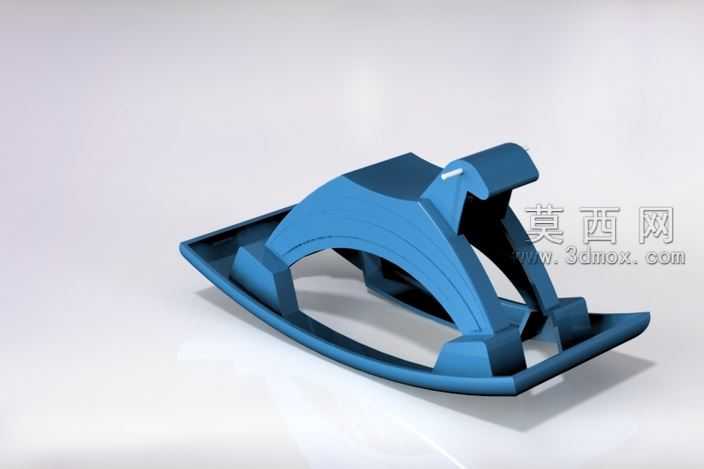

本次设计的是适配FDM3D打印工艺的塑料摇马模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先以经典摇马的弧形底座轮廓为基础，绘制中心对称的二维草图，通过拉伸、拔模、圆角等特征命令生成主体结构，针对不同尺寸规格的模型同步做了壁厚参数适配，最小款壁厚设置为1.2mm，中等款为1.5mm，最大款为2mm，既保证打印过程中不会出现翘边变形，也能让成品拥有足够的结构强度，正常放置时不会出现倾倒、开裂的问题。材质渲染阶段针对三款不同配色的模型分别赋予对应塑料材质，绿色款采用哑光磨砂PLA材质参数，模拟常规消费级3D打印的层纹质感，蓝色款调整了表面粗糙度参数，呈现半哑光的工程塑料质感，红色款添加了轻微的高光反射效果，模拟ABS塑料的亮面质感，同时在渲染场景中添加了柔和的漫反射光源，弱化模型表面的生硬阴影，让三款不同尺寸的摇马的结构细节都能清晰呈现。结构设计上充分考虑3D打印的成型特性，所有悬空部位的倾斜角度都设置为45度以上，无需添加支撑结构即可直接打印，底座的弧形曲面做了连续平滑处理，保证摇马晃动时的流畅度，两侧的支撑肋板采用一体化结构设计，和主体底座、上部坐面完全衔接，没有多余的拼接缝隙，既减少了打印后的后处理工作量，也提升了整体结构的稳定性。设计思路围绕轻量化、易打印、多场景适配展开，三款不同尺寸的模型可以分别作为钥匙扣挂件、桌面小摆件、儿童迷你玩具使用，整体造型简化了传统摇马的复杂装饰，保留最核心的识别特征，线条流畅圆润没有尖锐棱角，使用过程中不会出现划伤风险，同时统一的结构比例让不同尺寸的模型可以成套打印，作为创意装饰组合摆放也具备不错的视觉效果。建模过程中还对所有边角做了R0.5到R2不等的圆角处理，既符合塑料产品的成型工艺要求，也让整体造型更具柔和的童趣感，模型导出时同步生成了STEP、IGES等通用格式，方便不同软件的用户调整参数，也可以直接导入切片软件生成打印路径，适配绝大多数消费级FDM3D打印机的成型要求。
