90度转弯圆皮带瓦片输送装置设计

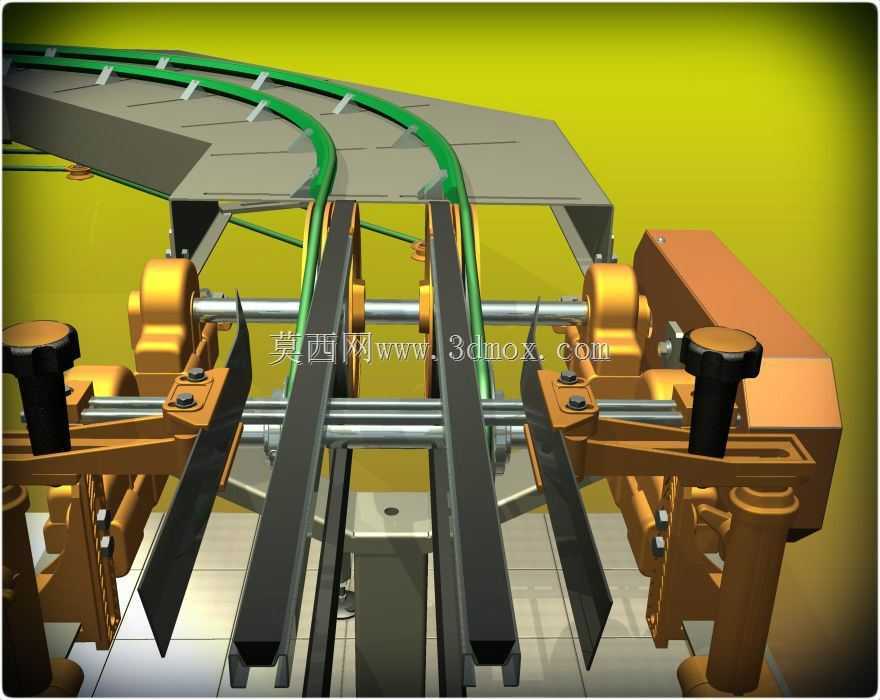

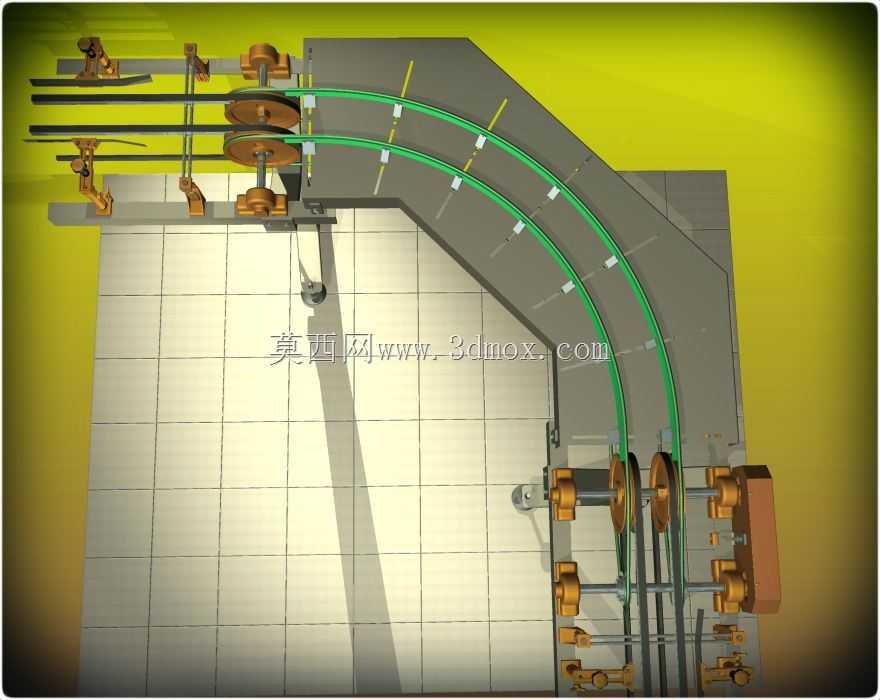

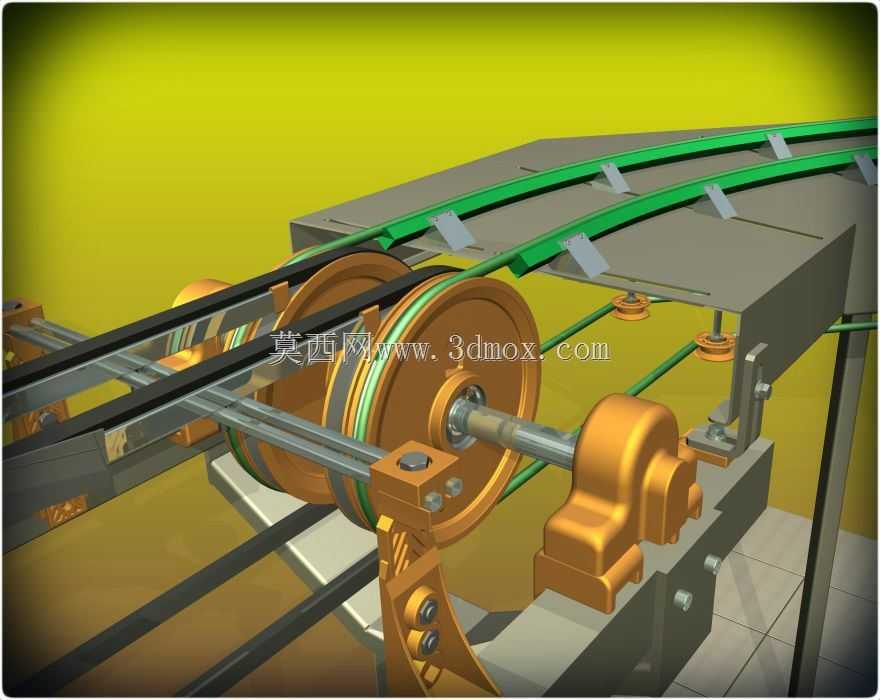

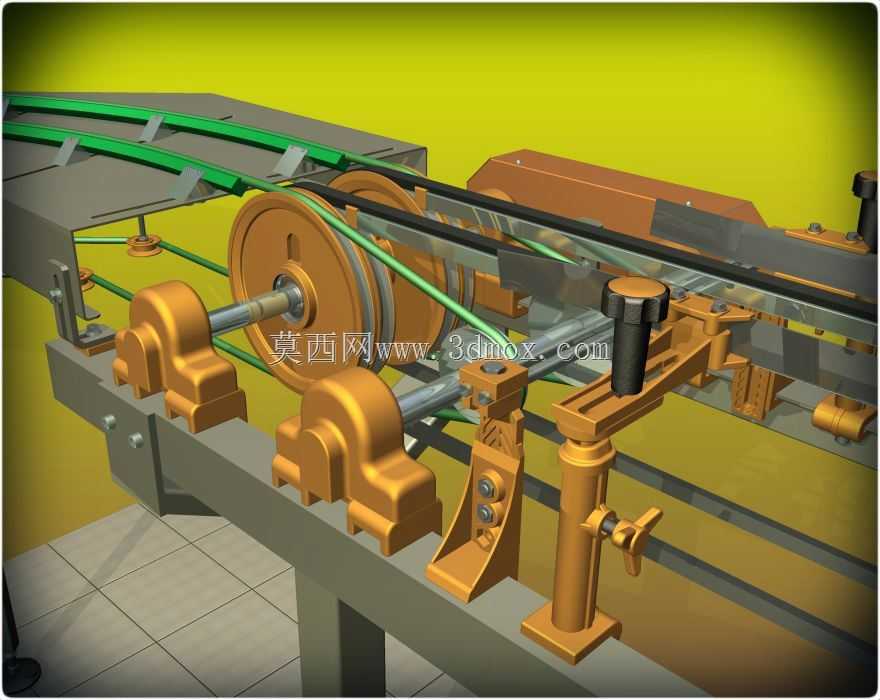

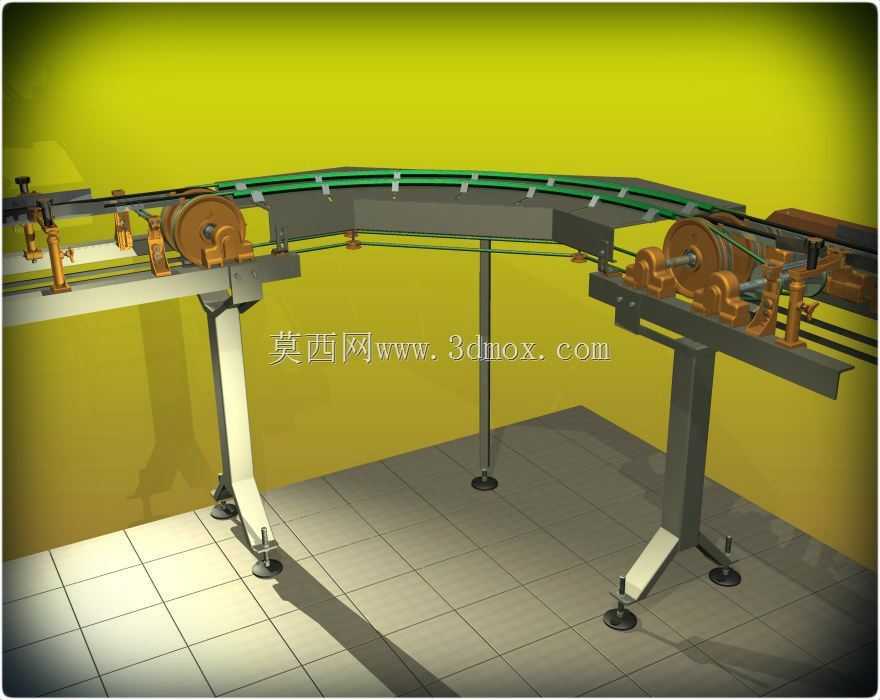

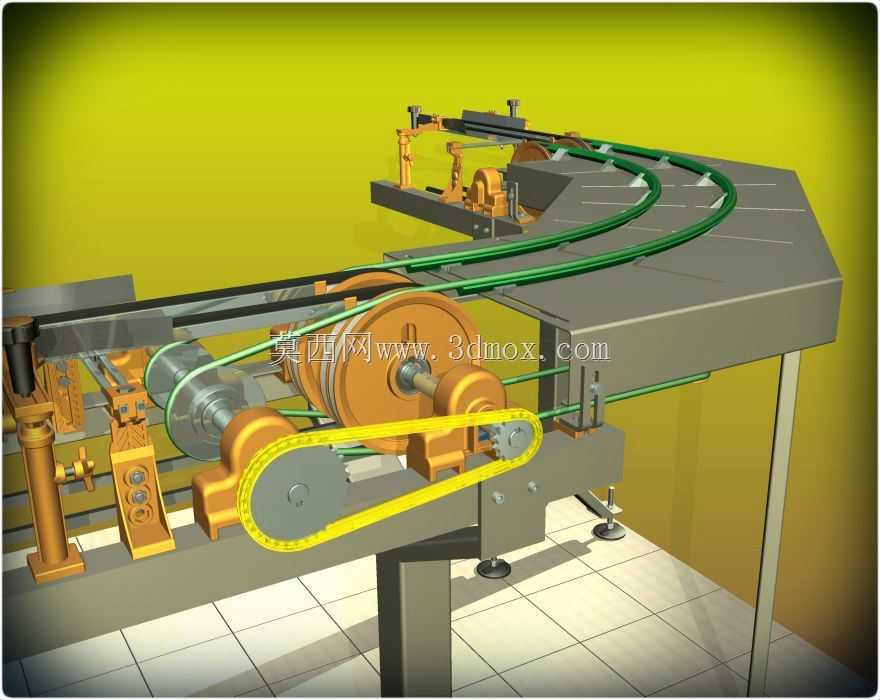

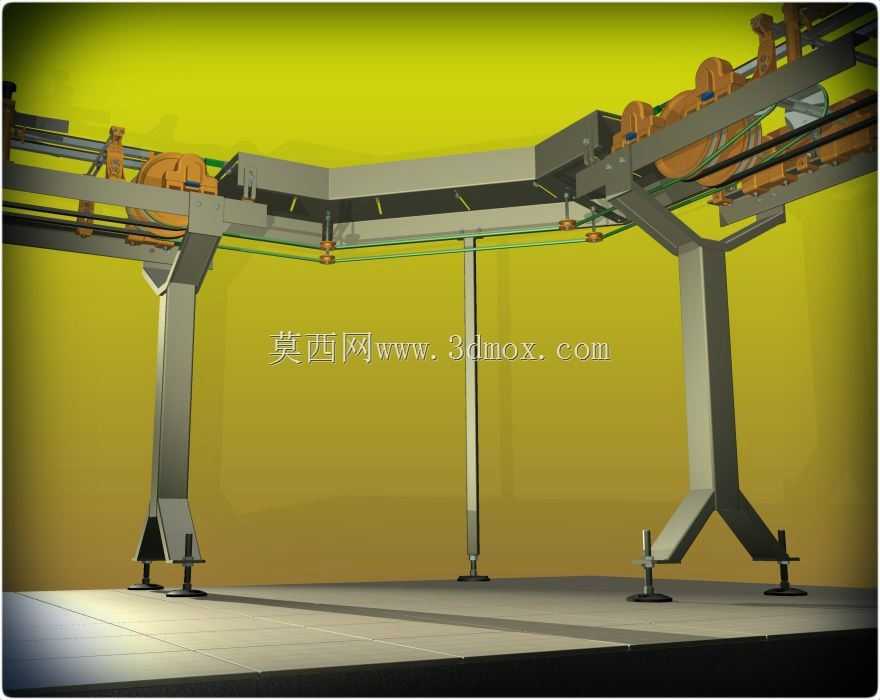

这款90度转弯圆皮带输送装置，主要面向建材生产加工场景中的瓦片流转工序设计，解决了直线输送无法适配车间转角布局、瓦片在转向过程中易磕碰掉角、卡滞堵料的行业痛点，可直接嵌入瓷砖、陶瓦生产线的工序衔接段，完成压制成型后瓦片的转向输送作业，衔接前段出料工位与后段打磨、施釉、码垛工位，无需额外增设人工转料环节，大幅降低建材生产车间的人工转运成本，减少瓦片转运过程中的残次品率。装置整体转弯半径设定为1160mm，适配多数中小型建材生产车间的通道转角布局，安装时可直接固定在车间地面的预埋安装位上，整体占用空间紧凑，不会额外挤占生产线的操作通道空间，输送面高度可根据前后衔接设备的出料高度做小幅调整，适配不同规格生产线的对接需求。输送载体采用直径12mm的圆皮带作为输送介质，相比传统平皮带，圆皮带与瓦片底部的接触面积适中，既能够提供足够的摩擦力带动瓦片平稳前行，又不会因接触面积过大在转向时对瓦片侧边产生硬性挤压，避免陶瓦、瓷砖类脆性物料在转向过程中出现崩边、开裂的问题。装置的动力传递通过侧边布置的旧皮带轮组完成，多组平行排布的滚轮组件对圆皮带形成稳定支撑，转弯段的皮带导向结构经过弧度优化，确保圆皮带在90度转弯过程中始终保持张紧状态，不会出现跑偏、跳带的问题，每道圆皮带的张紧度可通过端部的调节旋钮单独调整，后期维护时无需拆解整体机架即可完成单根皮带的更换与张紧作业。设计过程中充分考虑了瓦片类物料的输送特性，机架侧边设置的导向挡边可对瓦片的行进方向做柔性限位，避免瓦片在输送过程中偏移掉落，挡边的间距可根据不同规格瓦片的宽度做灵活调整，适配不同尺寸的陶瓦、瓷砖产品输送需求。整套装置的结构布局紧凑，传动部件全部做了安全防护处理，日常生产过程中不会出现衣物、工具卷入传动结构的安全隐患，运行过程中噪音低、运行平稳，可长时间连续作业，适配建材车间多班次连续生产的使用需求，安装时仅需对接动力输入端即可完成调试，无需复杂的现场改制工作，能够快速融入现有生产线的布局当中。
