水泥厂原煤堆场斗轮式堆取料设备结构

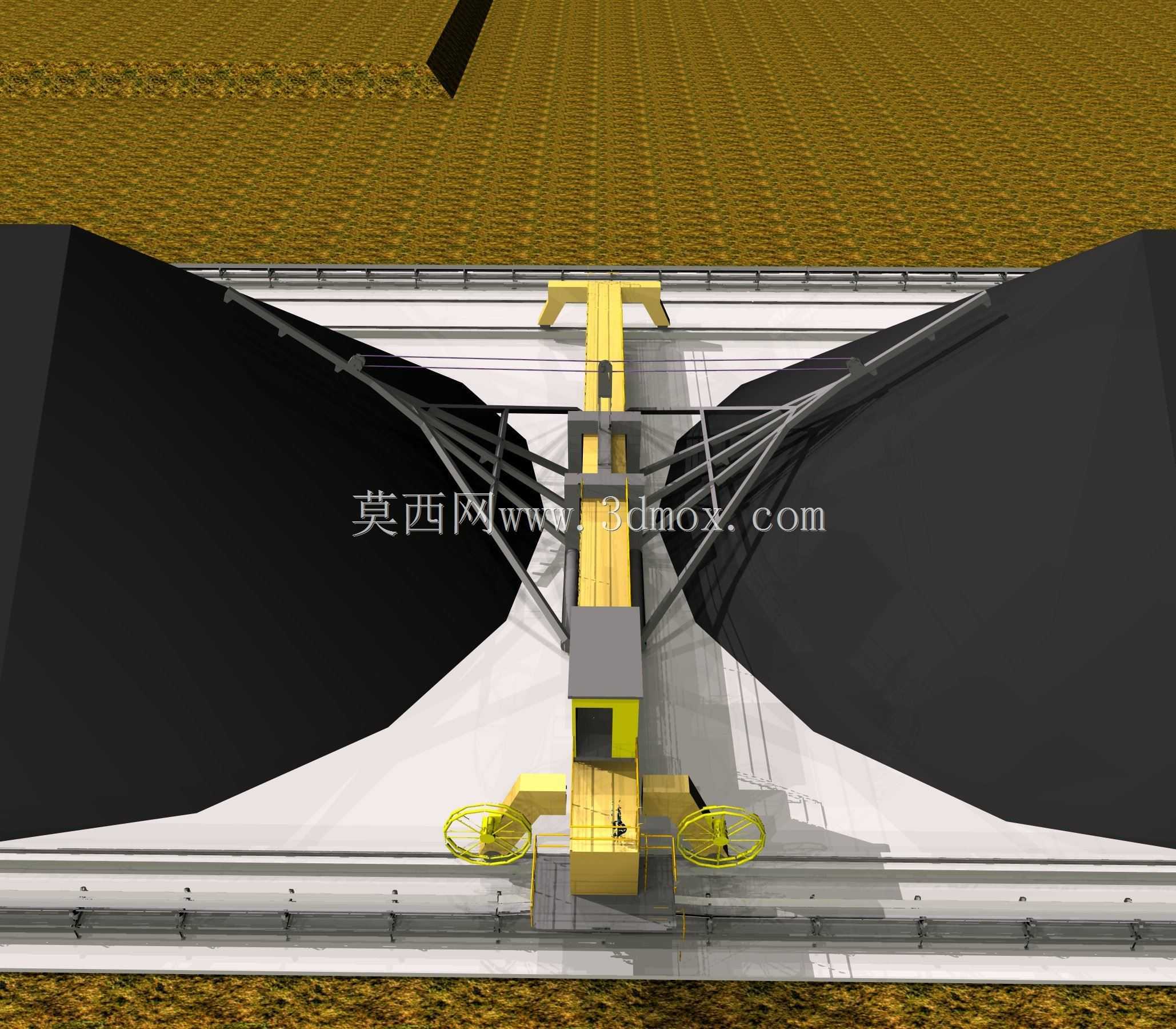

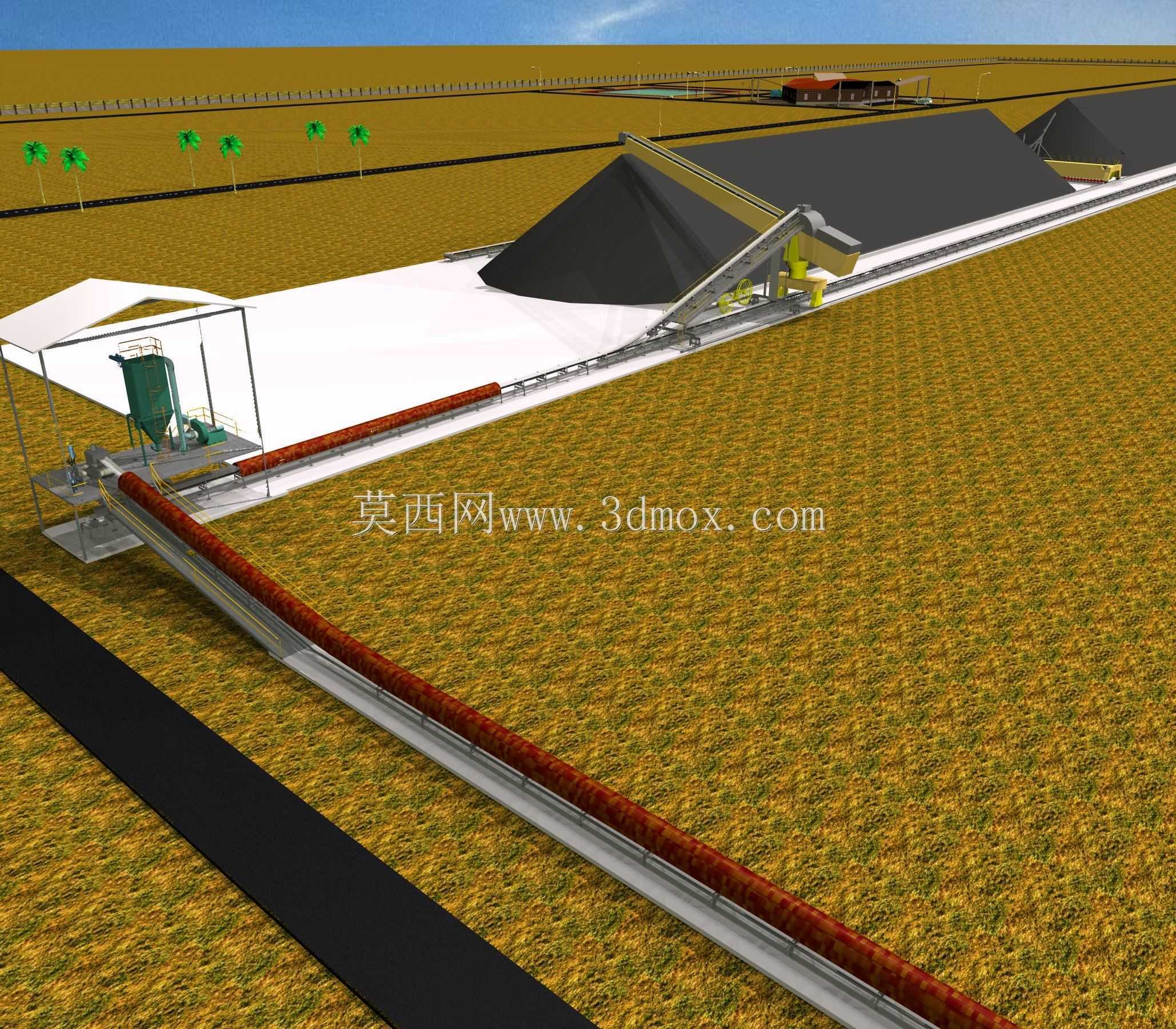

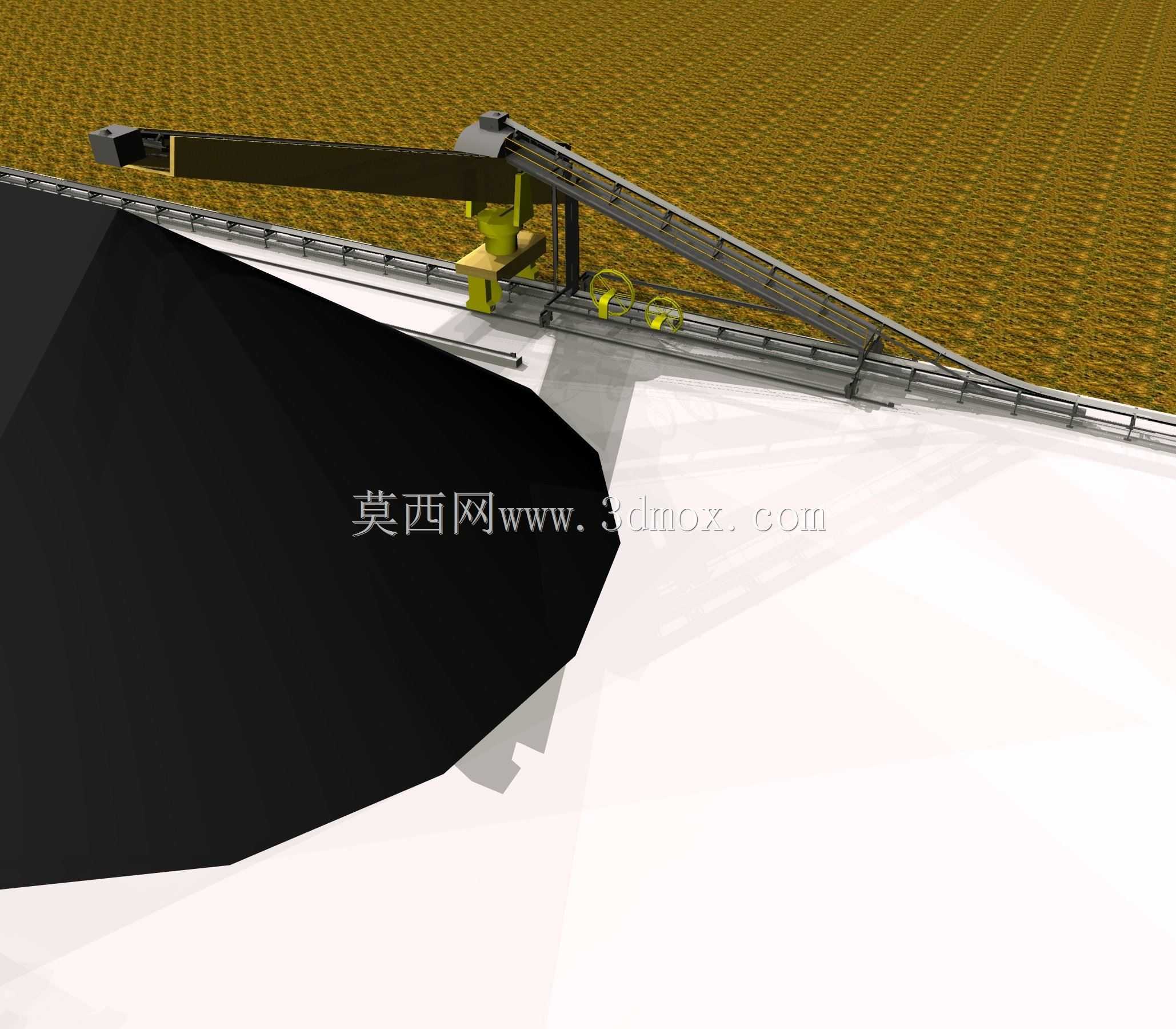

这套设备主要应用于水泥生产厂区的原煤储料堆场场景，是衔接原煤进厂输送与后续制粉工序的核心散料处理装备，承担着进厂原煤的堆存整理、按需取料输送的核心功能，解决了大型散料堆场人工堆取效率低、料堆整理难度大、连续供料稳定性差的行业痛点，适配干法水泥生产线的连续化生产节奏，能够在长条形封闭或露天储料场内完成全断面的物料作业，无需额外配置辅助堆料设备即可完成料堆的规整成型。从功能特性来看，设备采用双侧悬臂刮板配合下部斗轮取料的组合结构，横跨在堆场中间的纵向走行轨道上，可沿轨道方向完成全长度料场的覆盖作业，堆料作业时可通过上部悬臂带式输送机将上游胶带机运来的原煤均匀抛洒到两侧料场区域，通过走行与悬臂俯仰的配合堆筑出坡度规整的梯形料堆，最大化利用堆场的储料容积；取料作业时通过下部两侧的斗轮机构旋转扒取料堆端面的原煤，将物料汇集到中部受料溜槽后，通过下部出料胶带机将物料输送至原煤磨制工序，可根据磨机的产能需求灵活调整取料量，实现连续稳定的供料，避免料仓断料导致的生产线停机。设计思路上充分考虑了水泥厂区原煤的物料特性，针对原煤粒度不均、含水率波动大的特点，斗轮齿采用耐磨合金材质且齿距做了加大处理，避免湿黏物料卡堵斗轮，悬臂的桁架结构采用三角形腹杆布置，在保证结构刚度的前提下尽可能降低设备自重，减少走行机构的负载，走行轮组采用双轨缘结构适配长距离轨道的安装误差，避免设备走行时出现啃轨问题。安装边界方面，设备的总跨度匹配常规水泥厂区原煤堆场的跨度尺寸，走行轨道的安装标高与堆场地面标高做了对应设计，保证取料斗轮能够触及料堆最底部的物料，减少堆场余料残留，上部悬臂的最大仰角与俯角覆盖了料堆从底部到顶部的全高度范围，无需人工辅助清理即可完成料堆的全部取料作业，设备中部的机架预留了与上下游胶带机的衔接接口，安装时可直接与厂区的固定输送廊道对接，减少现场改造成本。
