定制街霸风格摩托车SolidWorks三维模型

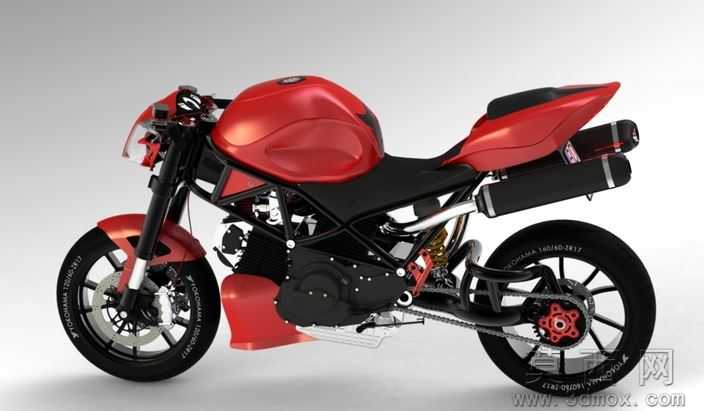

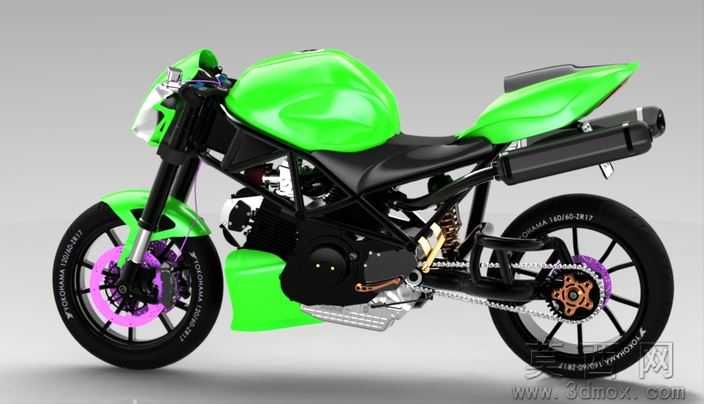

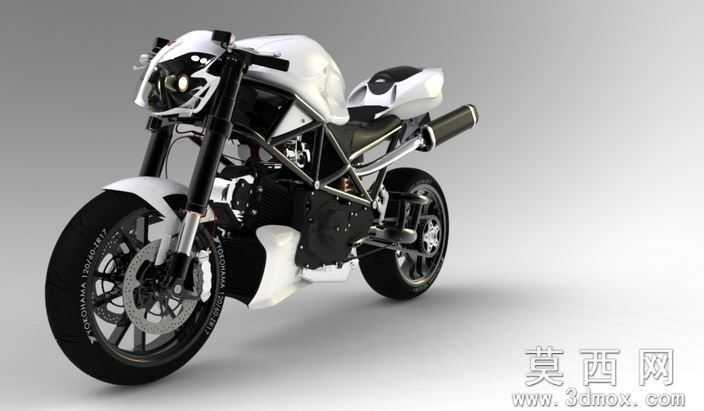

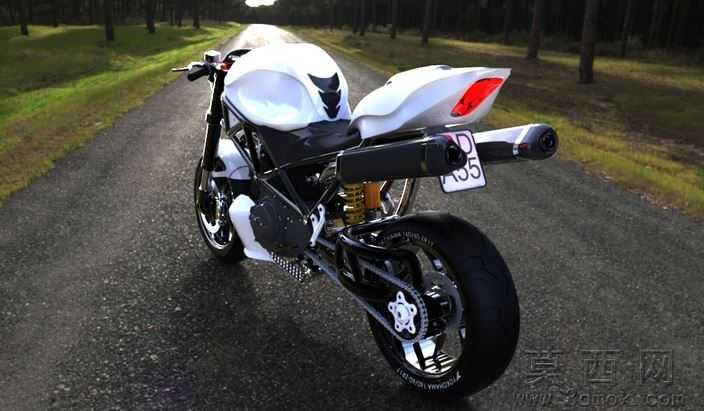

本模型为定制化街霸风格摩托车三维设计作品，建模阶段以经典杜卡迪街车为灵感参考，从整车轮廓草绘开始逐步细化，先完成钢管编织式车架的空间曲线搭建，匹配1:1实车比例设定轴距、座高、前后轮倾角等核心参数，再依次拆分建模前后悬挂系统、传动链条、前后轮毂、单摇臂后叉、直列四缸发动机本体、侧置排气、分体式坐垫、流线型油箱与尾部整流罩等独立部件，每一个紧固件、刹车卡钳活塞、链条链节、减震弹簧都做了独立实体建模，无简化面片结构，完整还原定制街车的机械质感。参数设计上严格遵循摩托车工程设计规范，设定前轮规格为120/70 ZR17、后轮规格为180/55 ZR17，匹配对向四活塞辐射卡钳、浮动刹车盘的尺寸参数，发动机部分还原了缸体、散热鳍片、离合边盖、启动电机的真实安装位置，前后减震的行程、预载调节结构都做了参数化约束，可直接修改参数适配不同排量的街车改装方案。渲染材质部分做了精细化区分，油箱、前后泥瓦、尾部整流罩采用高光亮面荧光绿车漆材质，添加多层清漆反射效果模拟实车烤漆质感，车架、发动机边盖、排气尾段采用哑光黑金属材质，轮毂辐条做亮黑电镀处理，刹车盘添加金属磨损纹理，前叉内管做抛光镀铬效果，坐垫采用哑光荔枝纹皮革材质，链条、链轮做旧化金属处理，轮胎添加真实橡胶颗粒纹理与品牌标识烫印效果，整体渲染光影柔和，突出定制街车的运动攻击性。结构原理上完整还原了摩托车的动力传递路径，从发动机输出轴连接主动链轮，通过套筒滚子链条传递动力到后轮从动链轮，前悬挂采用倒立式液压前叉搭配三角联板实现转向与减震功能，后悬挂采用中置多连杆减震连接车架与后摇臂，刹车系统通过液压管路连接上泵与卡钳，实现制动功能，所有部件的装配约束都按照实车装配关系设定，可实现转向、后轮转动、减震压缩的动态仿真。软件兼容方面，模型基于SolidWorks2011版本搭建，所有特征树保留完整参数，可直接在SolidWorks2011及以上版本打开编辑，同时可导出STEP、IGS等通用三维格式，兼容UG、Pro/E、Catia等主流三维设计软件，无破面、缺失部件等问题。研发教学应用层面，本模型可作为摩托车改装设计的参考原型，用于定制化街车的外观改型、结构优化验证，也可作为机械设计专业的装配建模教学案例，帮助学习者掌握复杂交通工具的层级化建模方法、整车装配约束技巧，还可用于工业设计专业的交通工具渲染教学、3D打印原型制作，为摩托车爱好者的改装方案提供可视化的三维验证载体。
