直列四缸发动机曲轴结构三维数模

本模型为直列四缸发动机曲轴完整三维数模，建模阶段以SolidWorks2011为核心平台，采用自顶向下的参数化建模逻辑，首先以曲轴两端主轴颈的公共轴线为全局设计基准，依次完成前端定位轴段、各档主轴颈、曲柄销、平衡配重块、后端法兰连接段的特征绘制，建模过程中对轴颈过渡圆角、润滑油道通孔、法兰端面定位销孔、曲轴前端键槽等细节特征均做1:1还原，所有特征尺寸均关联全局参数表，可通过修改缸心距、曲柄半径、轴颈直径等核心参数快速适配不同排量的四缸发动机设计需求，避免重复建模的冗余工作量。

参数设计层面，模型严格遵循内燃机曲轴设计规范，四组曲柄销按照1-3-4-2的点火间隔角呈180°相位差均匀排布，平衡配重块的偏心质量经过精确匹配，可抵消活塞连杆组往复运动与曲轴自身旋转产生的一阶、二阶惯性力，各档主轴颈与曲柄销的直径比例、过渡圆角半径均参考量产民用汽车发动机的设计取值，既保证曲轴整体的扭转刚度与弯曲强度，也兼顾轴瓦配合面的加工工艺性，润滑油道采用斜向贯通设计，可将主油道的压力机油精准输送到各曲柄销配合面，满足高转速工况下的润滑需求。

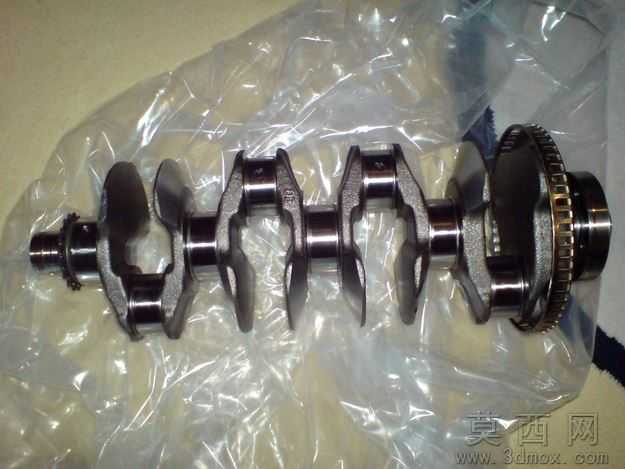

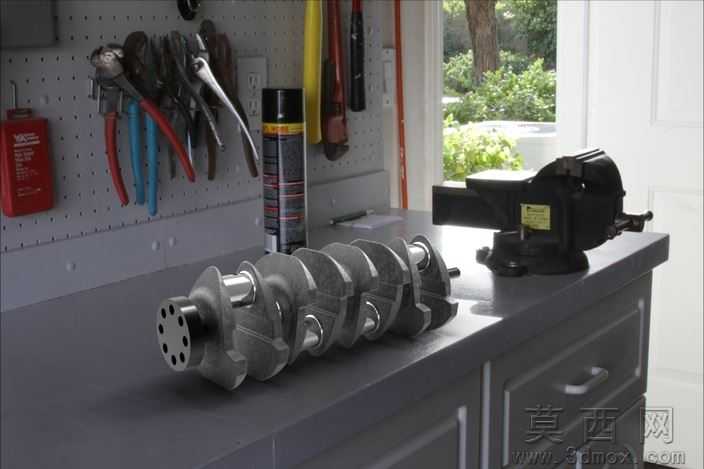

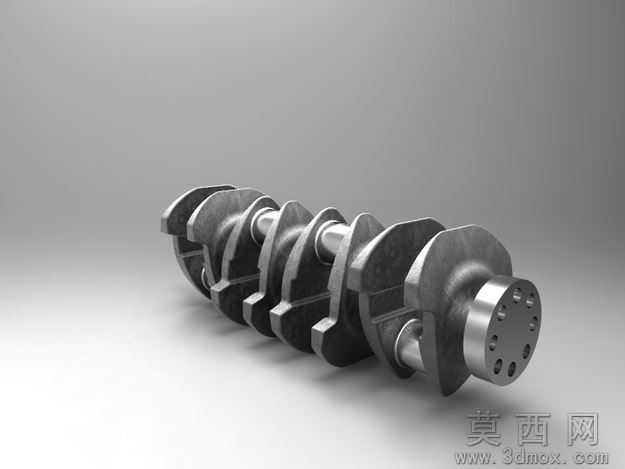

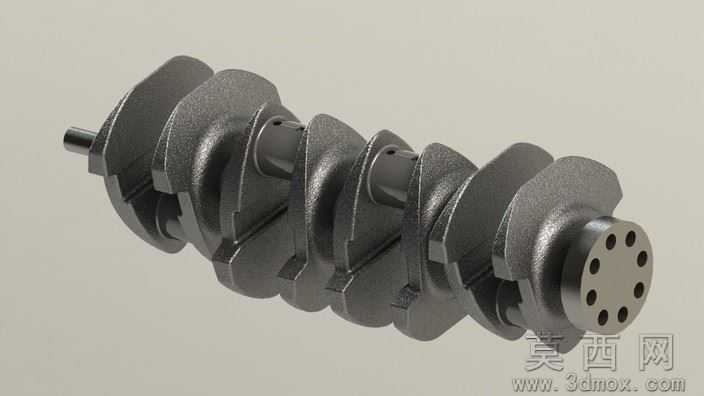

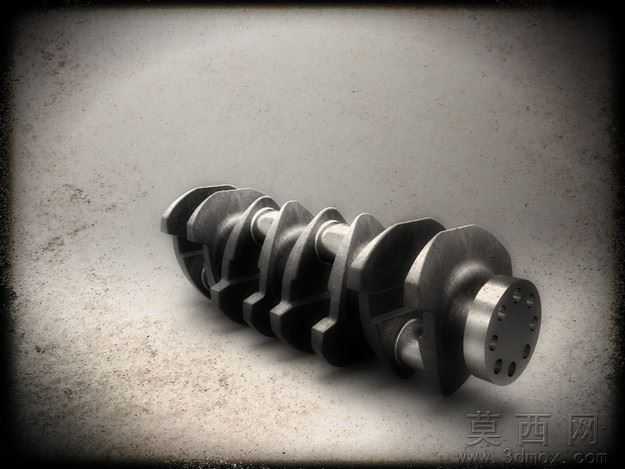

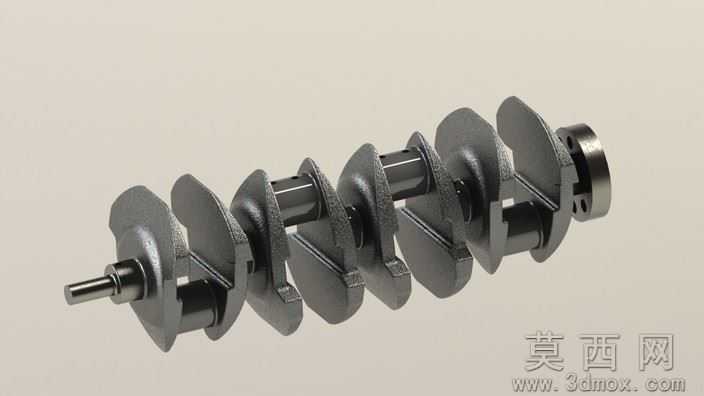

渲染材质环节，模型针对曲轴不同部位的实际加工工艺匹配对应材质效果，主轴颈与曲柄销的精加工表面赋予抛光金属材质，还原磨削加工后的金属光泽，平衡配重块的非加工面赋予铸铁哑光粗糙质感，还原铸造毛坯经喷丸处理后的表面肌理，前端轴段与后端法兰的连接部位做轻微的倒角高光处理，整体渲染效果真实还原量产锻钢曲轴的实物外观，可直接用于产品展示、结构教学等场景。

结构原理上，曲轴作为发动机核心动力输出部件，可将活塞连杆组传递的往复直线运动转化为旋转运动，本模型完整还原了曲轴的动力传递路径：连杆通过轴瓦连接在曲柄销上，活塞的往复推力通过连杆作用在曲柄销上，带动曲轴整体绕主轴颈轴线旋转，后端法兰用于连接飞轮与变速箱输入轴，将发动机扭矩向外输出，平衡配重块随曲轴同步旋转，抵消惯性力带来的振动，保证发动机运转平顺性，前端轴段用于安装正时齿轮、皮带轮等附件，驱动配气机构与发动机外围附件工作。

软件兼容方面，模型除原生SolidWorks2011格式外，还提供STEP、IGES两种通用中间格式，可兼容UG、Pro/E、Catia等绝大多数主流三维CAD软件，无需格式转换即可直接打开编辑，同时附带STL格式文件，可直接导入切片软件用于3D打印验证，也可导入CAE软件完成曲轴的有限元强度分析、模态分析等仿真工作，不同格式的模型均经过完整性校验，不存在特征缺失、曲面破面等问题，可直接用于后续设计工作。

研发教学应用层面，本模型可作为汽车发动机设计研发阶段的参考数模，帮助设计人员快速完成曲轴方案的选型与修改，缩短研发周期；也可作为职业院校、高校机械类、车辆工程类专业的教学教具，用于讲解内燃机曲柄连杆机构的结构组成、运动原理、加工工艺等知识点，帮助学生直观理解曲轴的工作逻辑；同时也可用于汽车维修领域的培训教具，帮助维修人员熟悉曲轴的结构特点，掌握曲轴磨损检测、轴瓦配合间隙调整等维修技能，具备较强的实用价值。
