车用涡轮增压装置内部结构三维建模

该模型还原的涡轮增压器是车用内燃机动力系统的核心配套部件，广泛应用于乘用车辆、商用货运车辆、工程作业机械的燃油与燃气发动机配套场景，核心作用是在不改变发动机基础排量的前提下，通过压缩进入燃烧室的空气密度，提升气缸内的燃油燃烧充分度，最终实现发动机动力输出上限提升、燃油消耗率降低、尾气排放污染物减少的实际应用价值，是当前小排量高功率发动机、重载柴油动力设备不可或缺的配套组件。

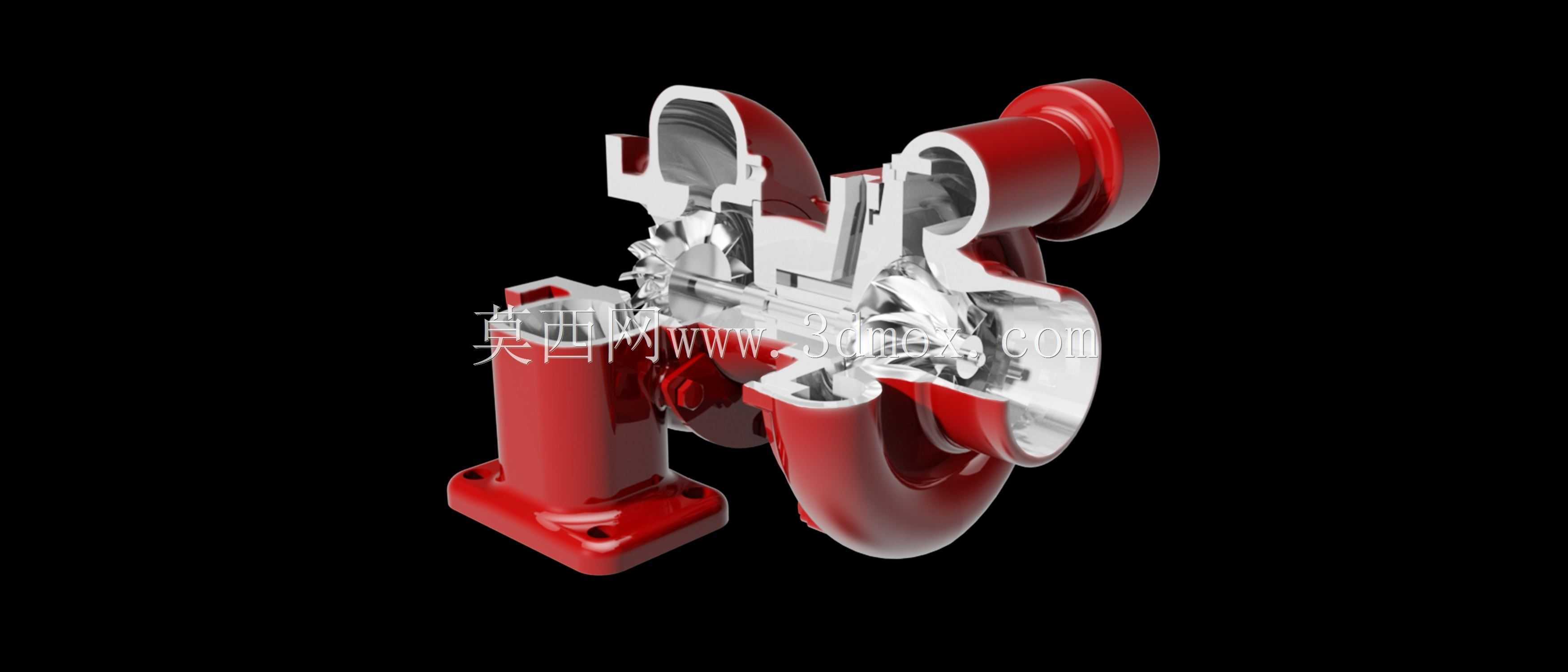

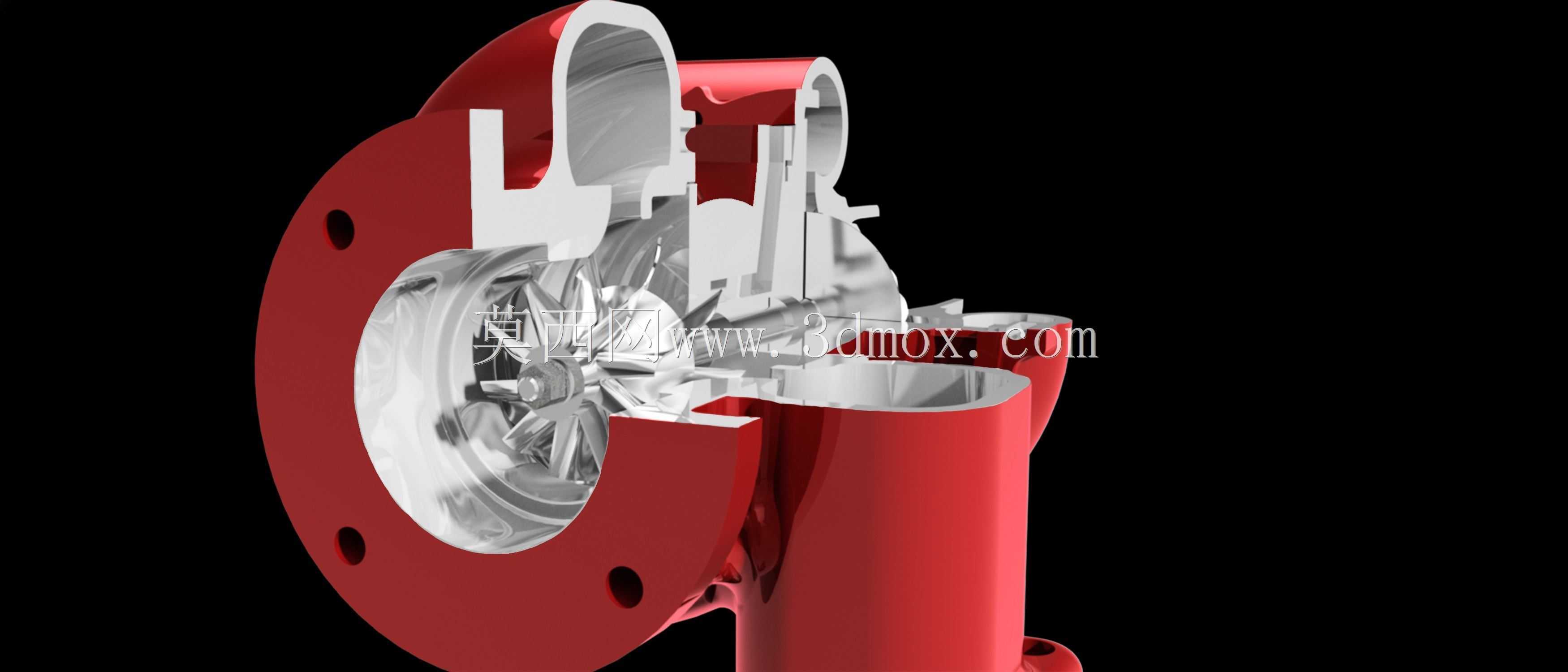

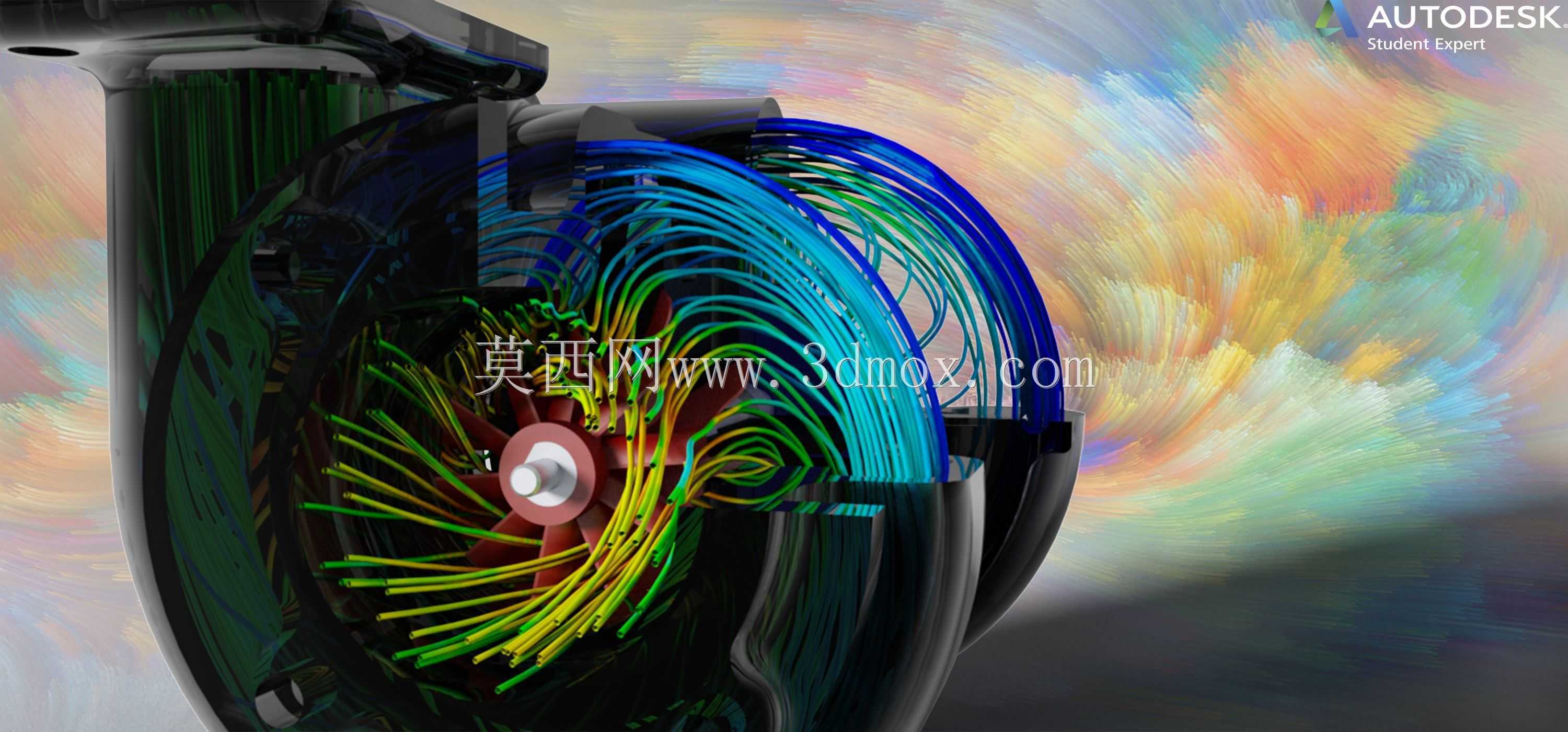

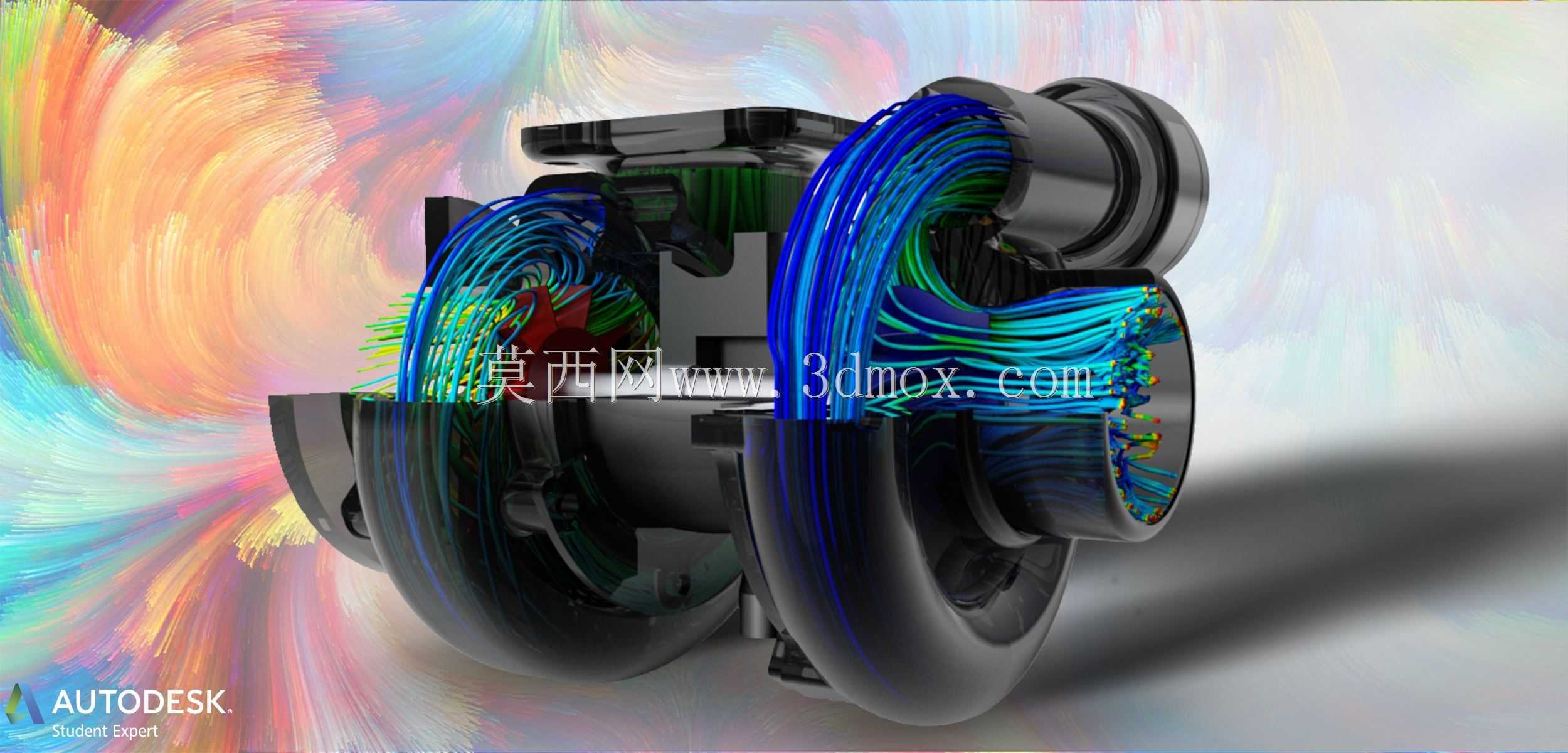

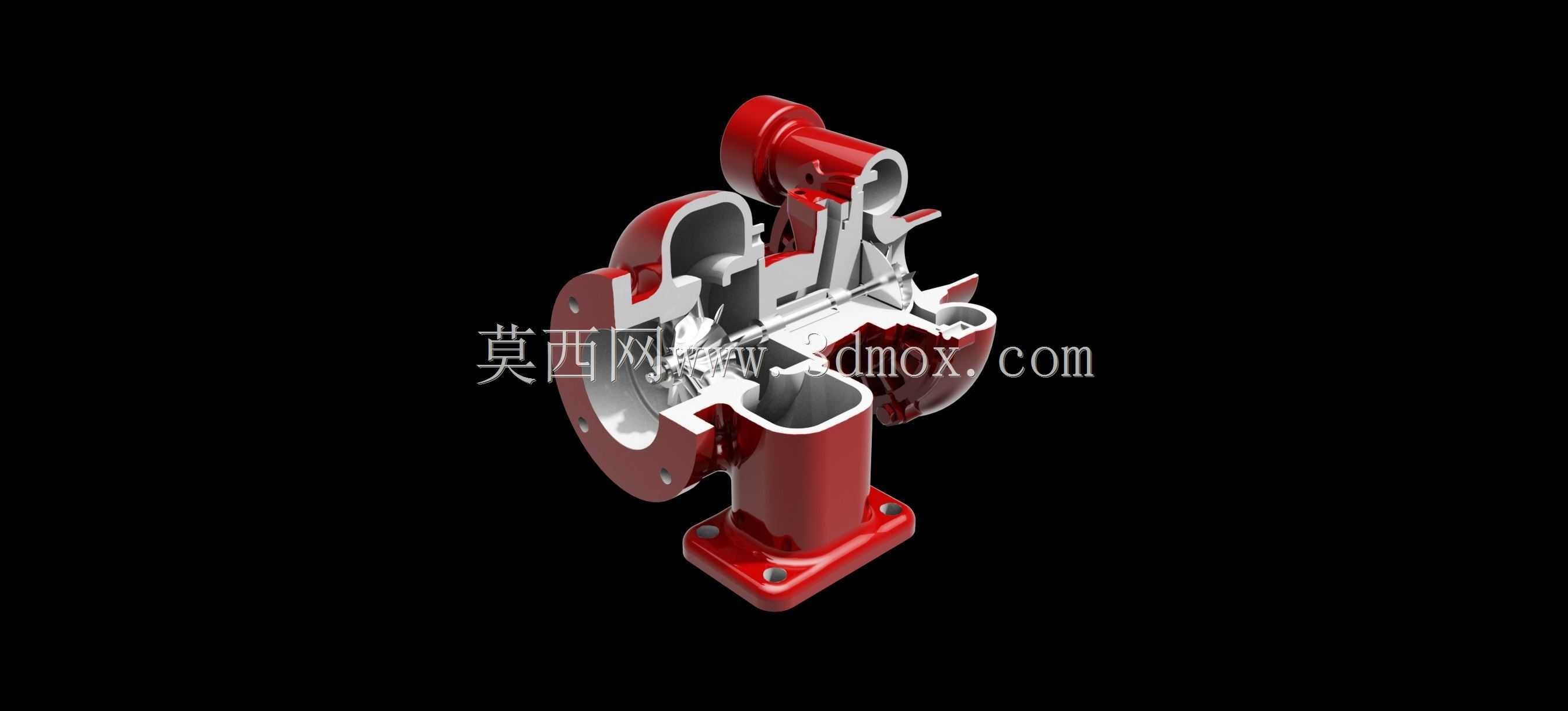

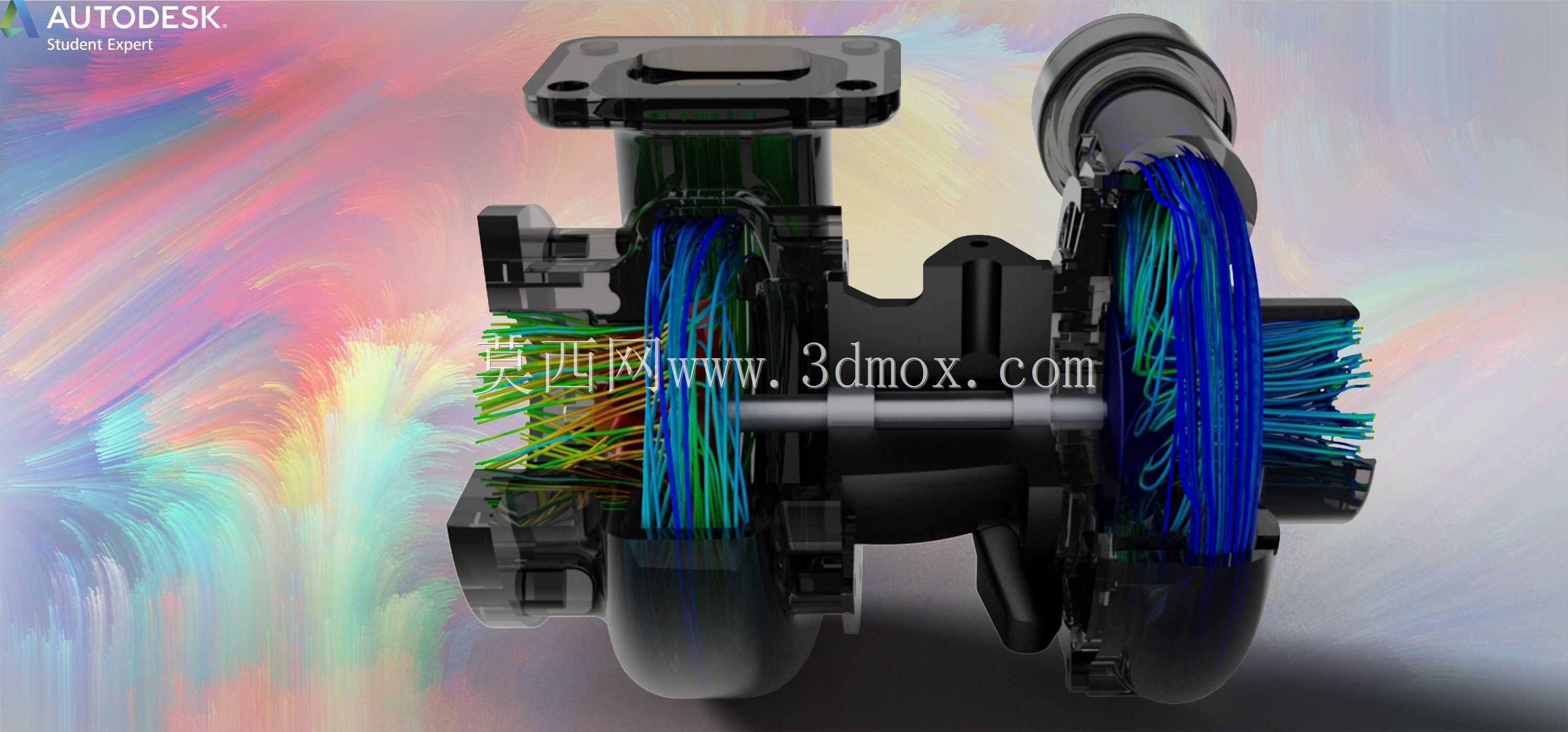

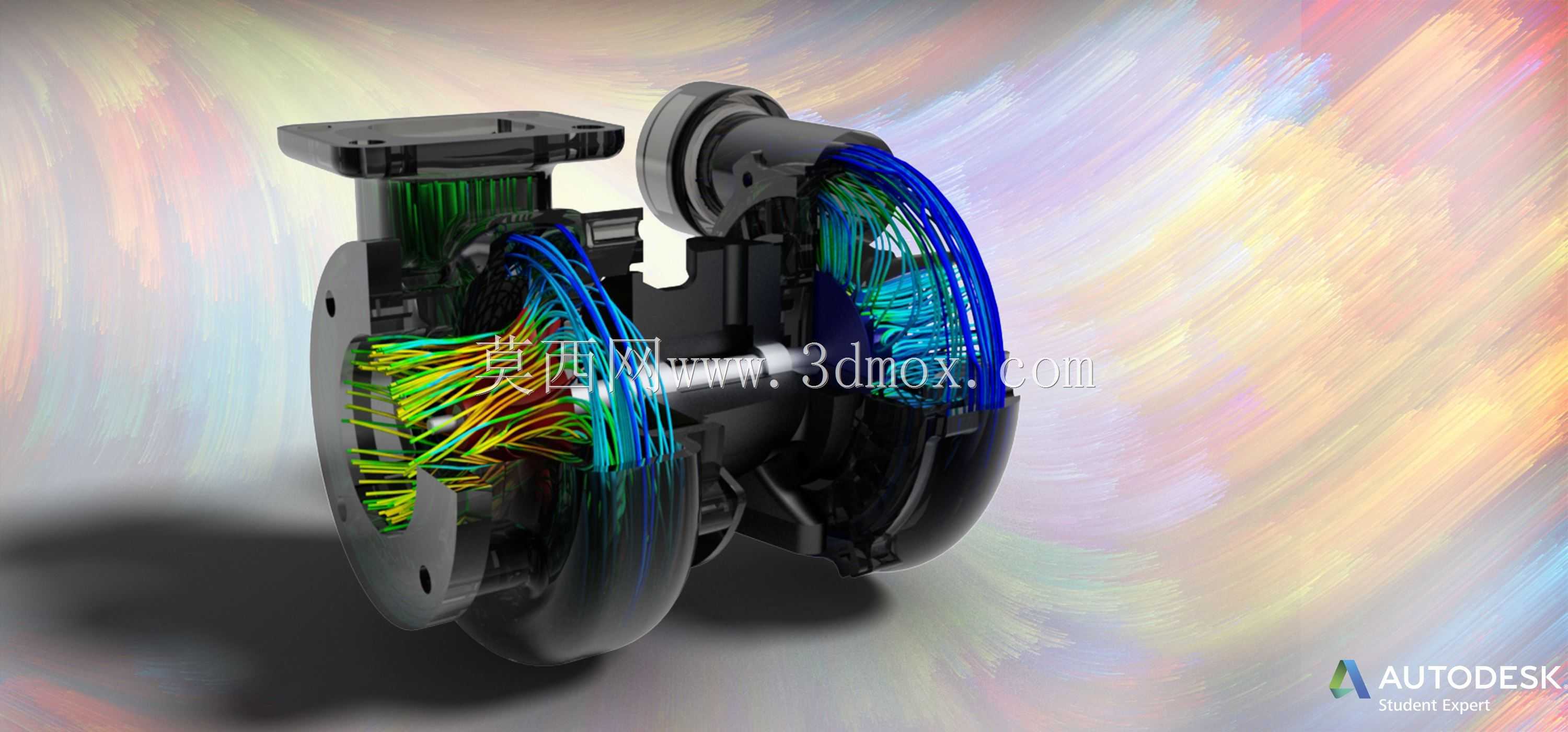

从产品功能特性来看，该模型完整还原了涡轮增压器的双叶轮核心结构：一端是与发动机排气歧管相连的涡轮端叶轮，依靠发动机排出的高温高压废气驱动旋转，另一端是与进气道相连的压气机端叶轮，通过同轴连接随涡轮同步转动，将过滤后的新鲜空气压缩后送入发动机进气歧管。模型采用半透明外壳的展示形式，清晰呈现了内部的流道走向、叶轮叶片的曲面造型、中间连接轴的支撑结构，以及两端壳体的安装法兰结构，能够直观展示废气能量回收、空气压缩的完整工作路径，还原了设备工作时内部气流的运动逻辑。

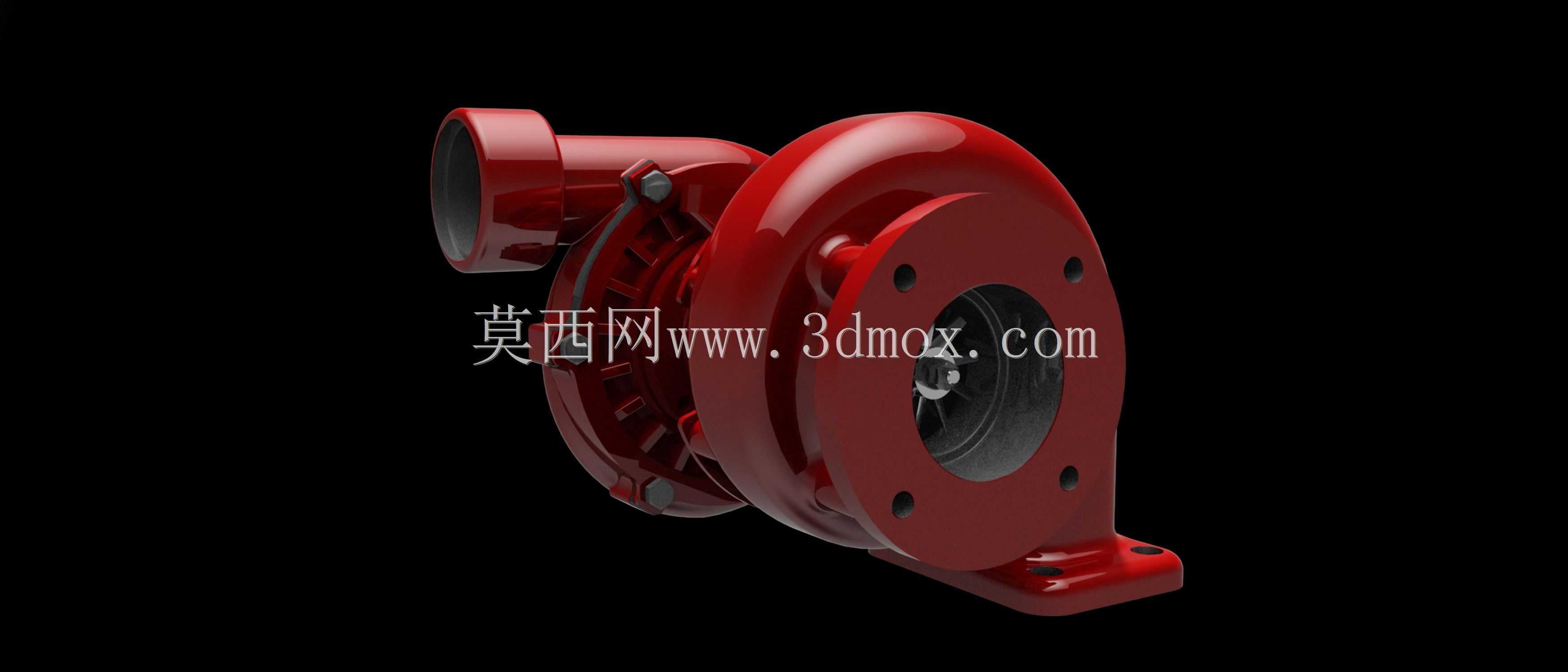

在产品设计思路上，该建模严格遵循车用涡轮增压器的实际工程设计逻辑：涡轮端壳体采用耐温抗形变的结构造型，适配发动机排气的高温工作环境，压气机端流道采用渐扩式曲面设计，保证空气压缩过程中的压力稳定提升，中间轴体区域预留了润滑与冷却通道的结构位置，匹配实际产品的油路、水路布置需求，两端的连接法兰严格对应发动机排气侧、进气侧的通用安装接口尺寸，保证结构设计与实际量产产品的工程逻辑一致。

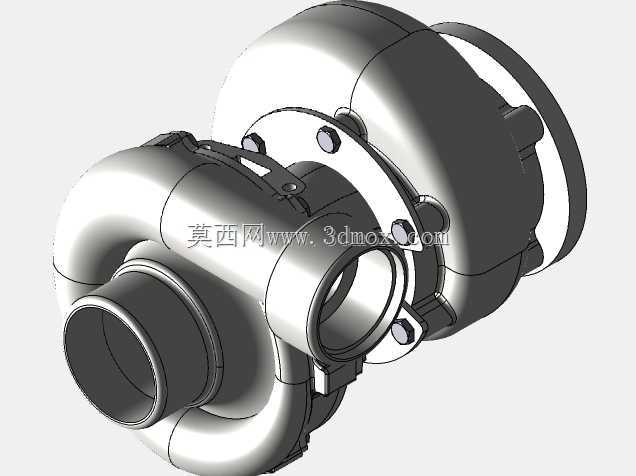

从外形尺寸与安装边界来看，该模型还原的涡轮增压器整体采用紧凑式同轴布局，横向总长度适配主流1.5T-2.0T排量车用发动机的机舱安装空间，两端法兰的螺栓孔位、孔径参数符合行业通用配套标准，压气机端的进气接口、涡轮端的排气接口尺寸匹配常规车型的进排气管路对接规格，中间壳体的固定支架位置预留了充足的安装操作空间，不会与周边的发动机缸体、冷却管路、线束部件产生安装干涉，能够直接用于发动机总成的配套装配模拟、机舱布置校核等工程场景，也可作为汽修教学、动力原理演示的直观展示载体。
