轻量化仿生蜂窝结构机械抓臂结构件

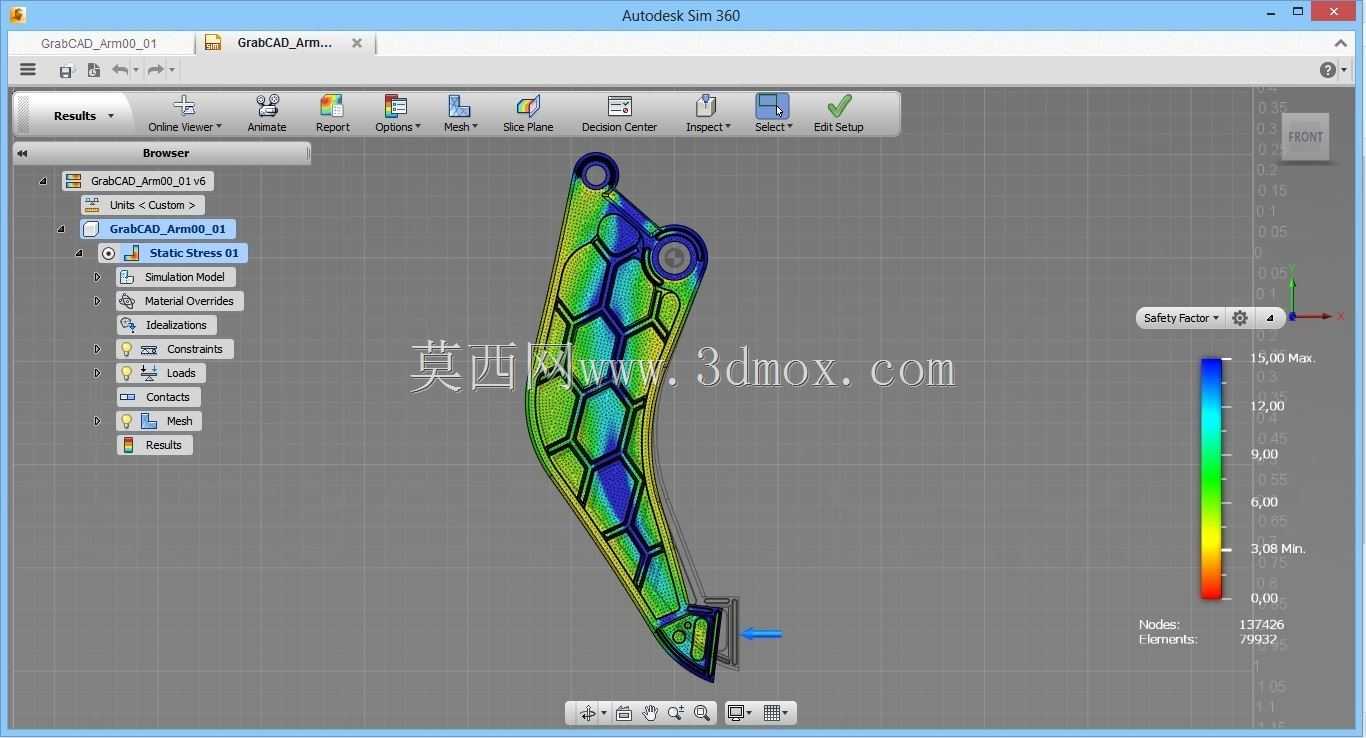

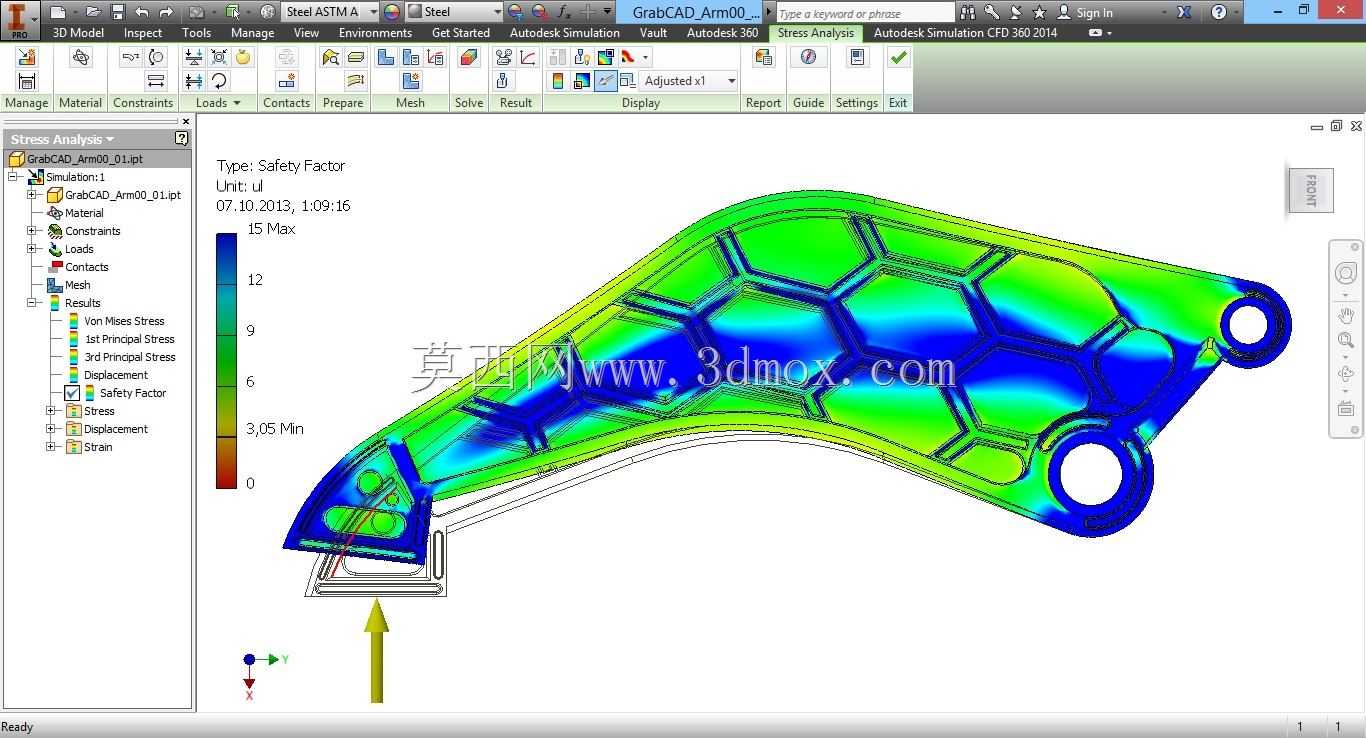

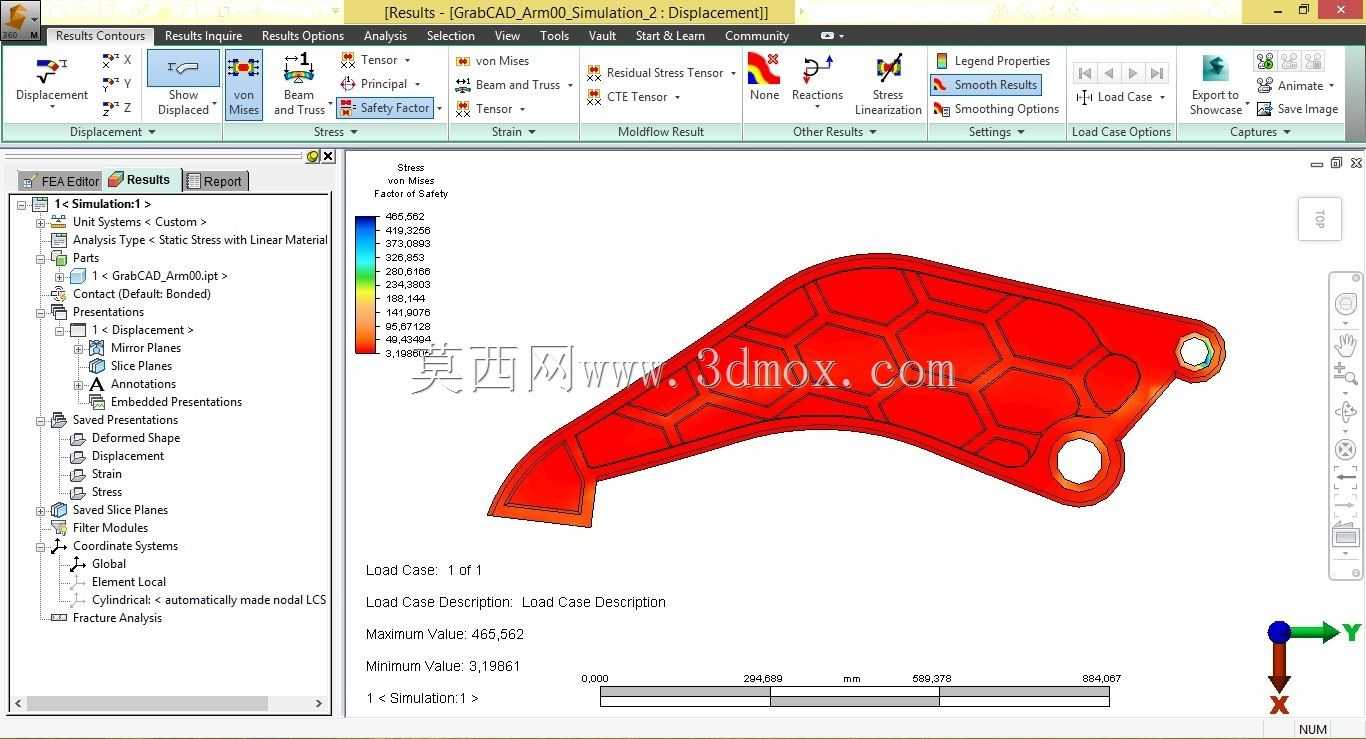

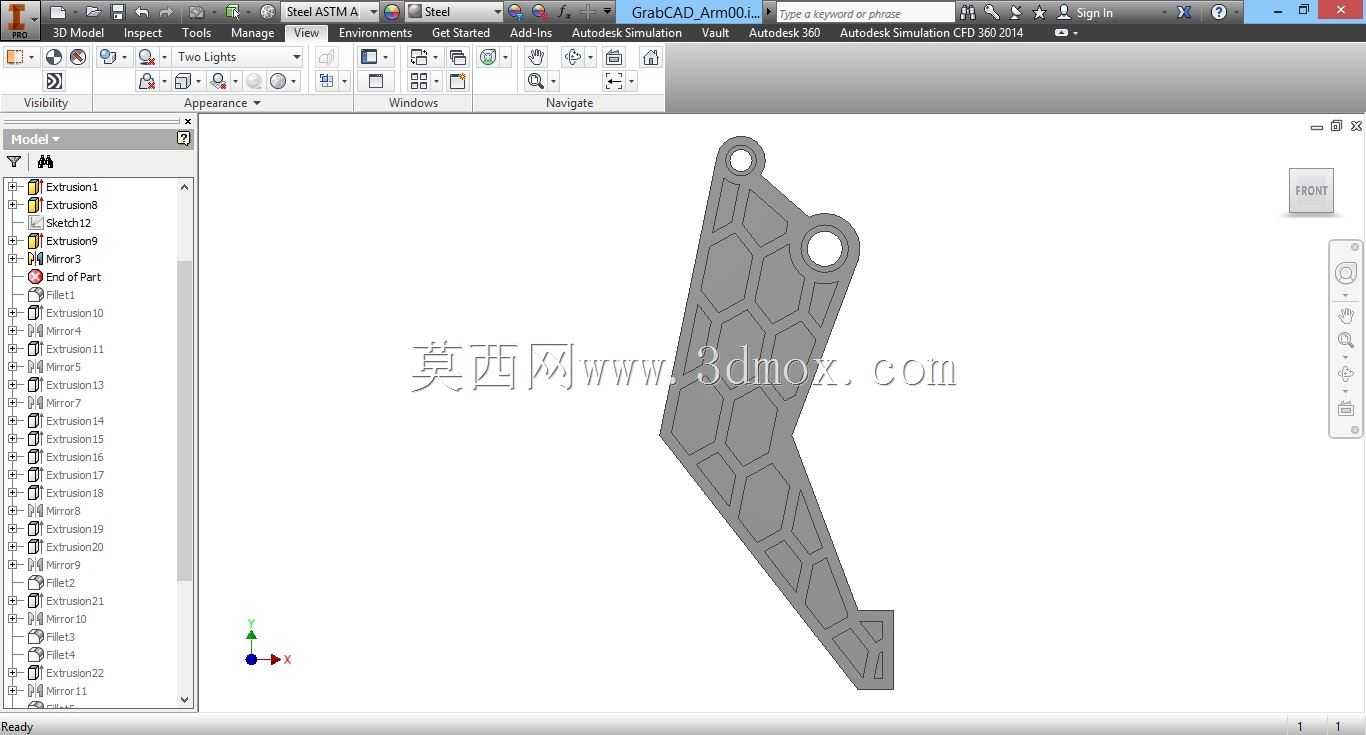

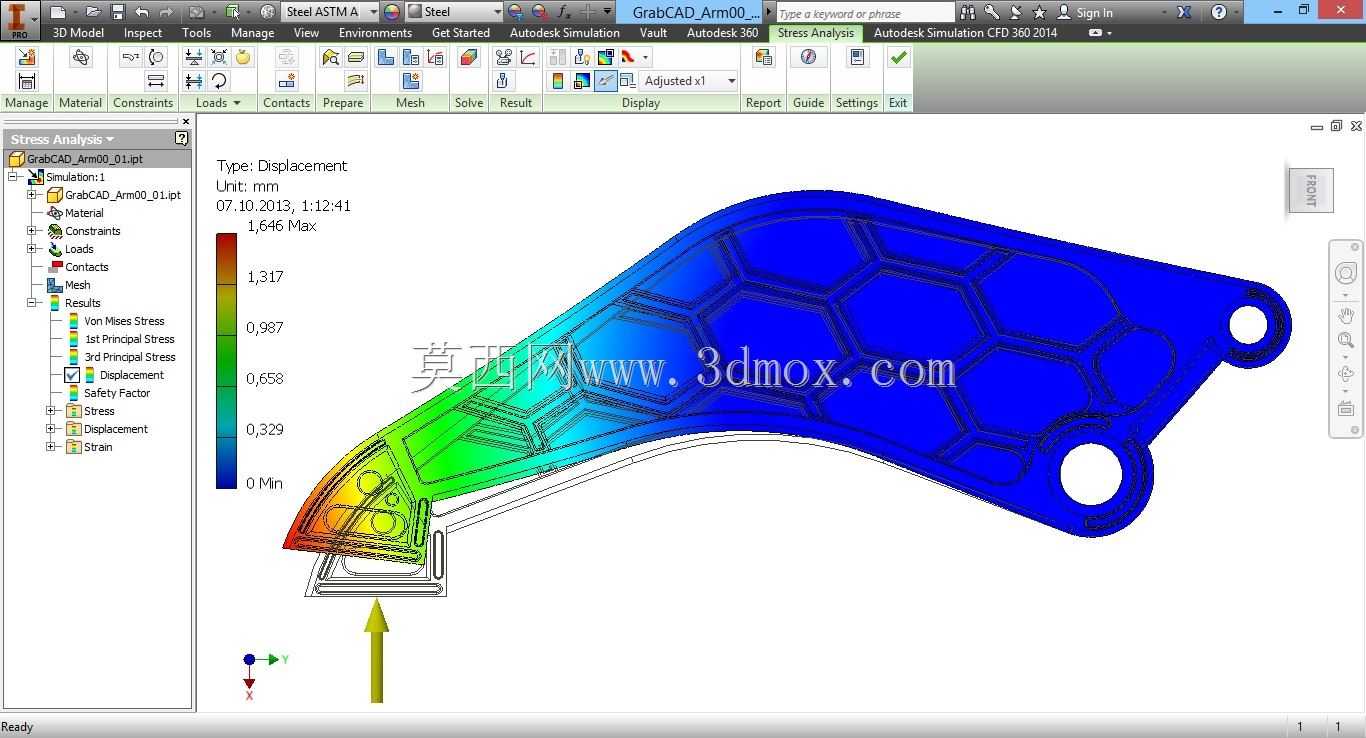

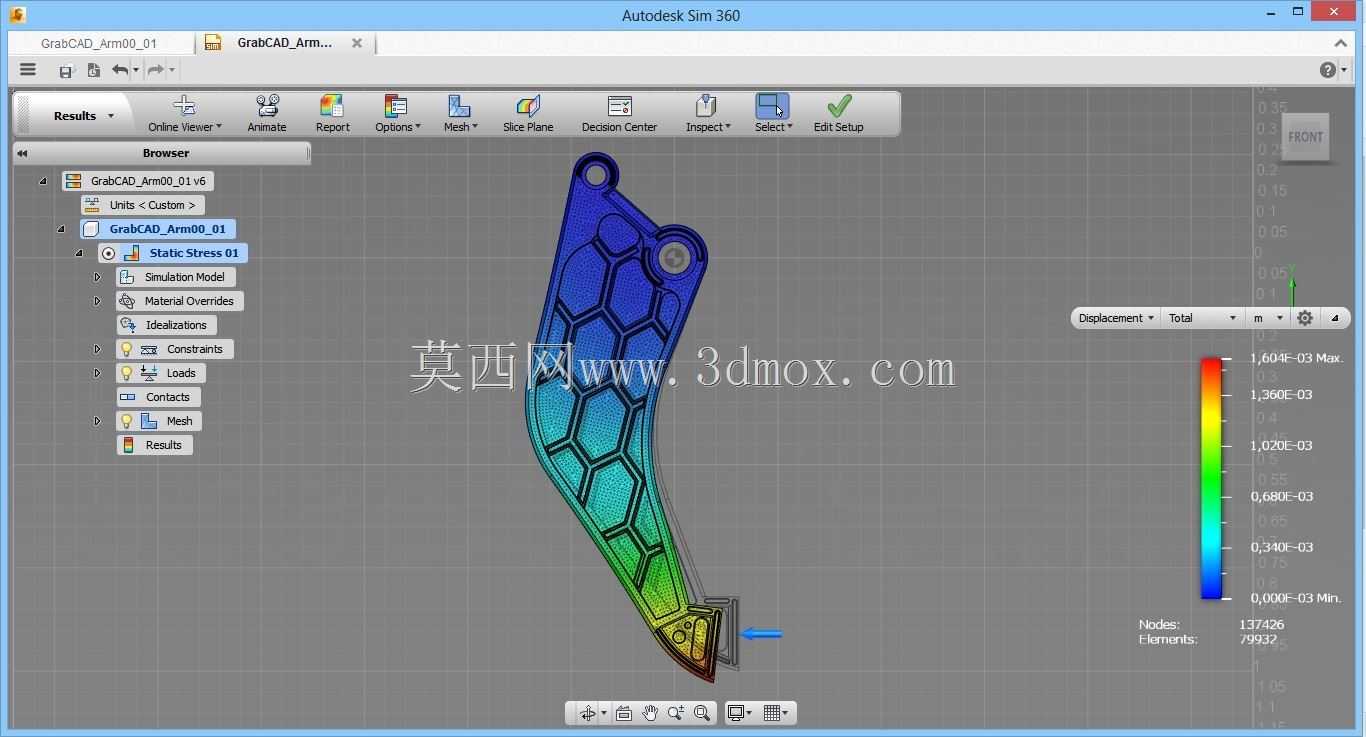

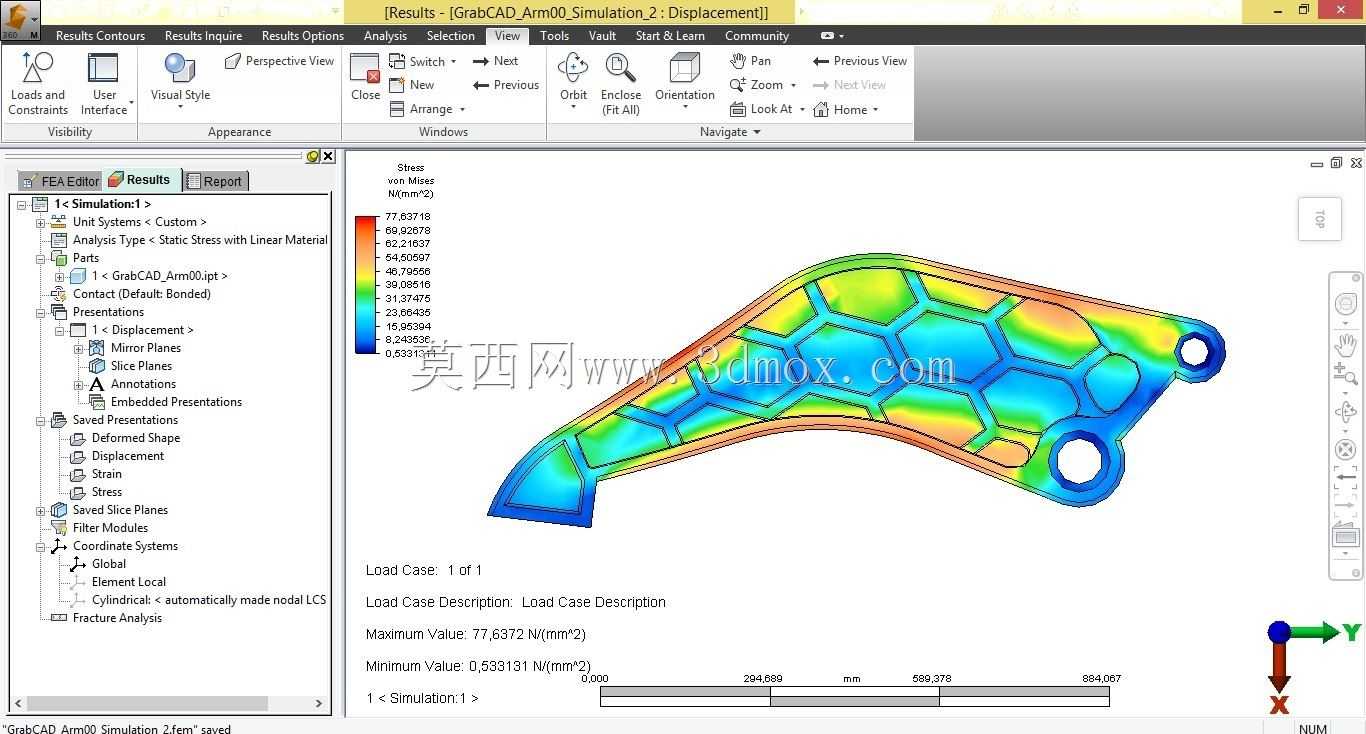

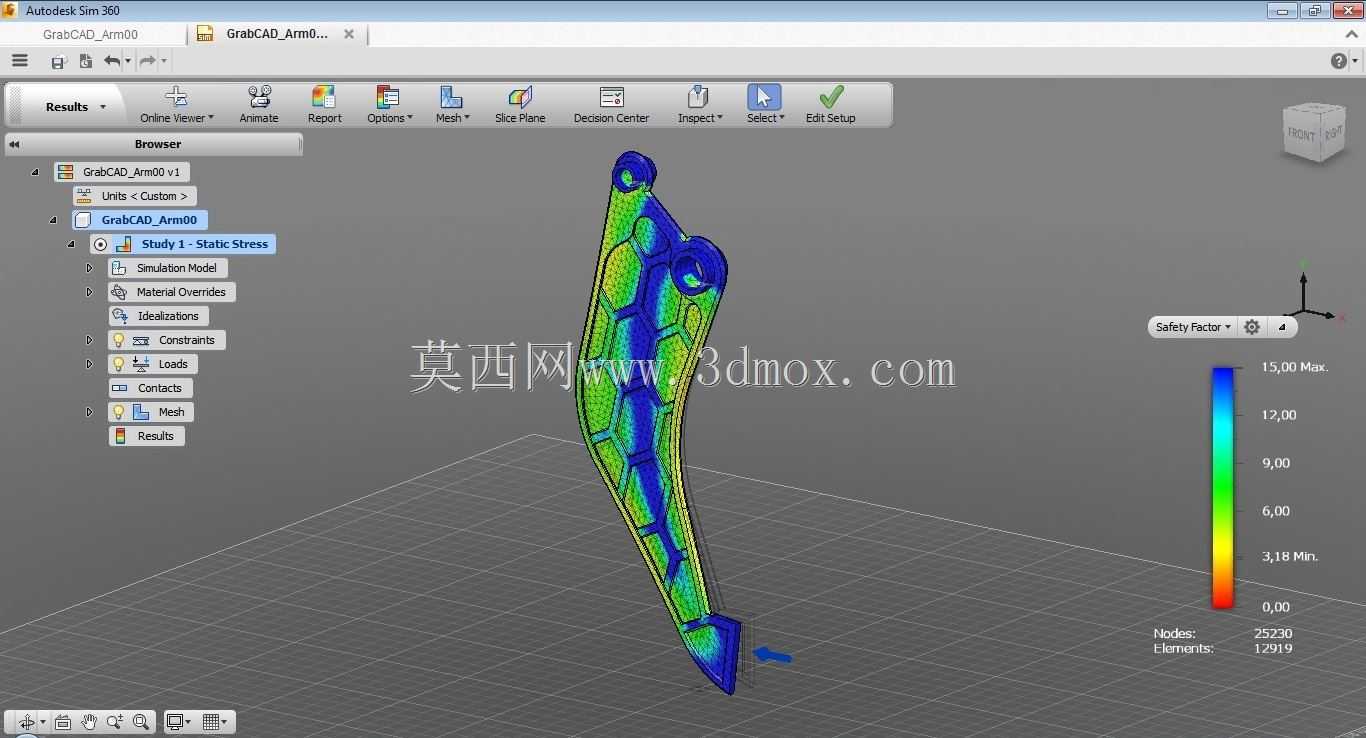

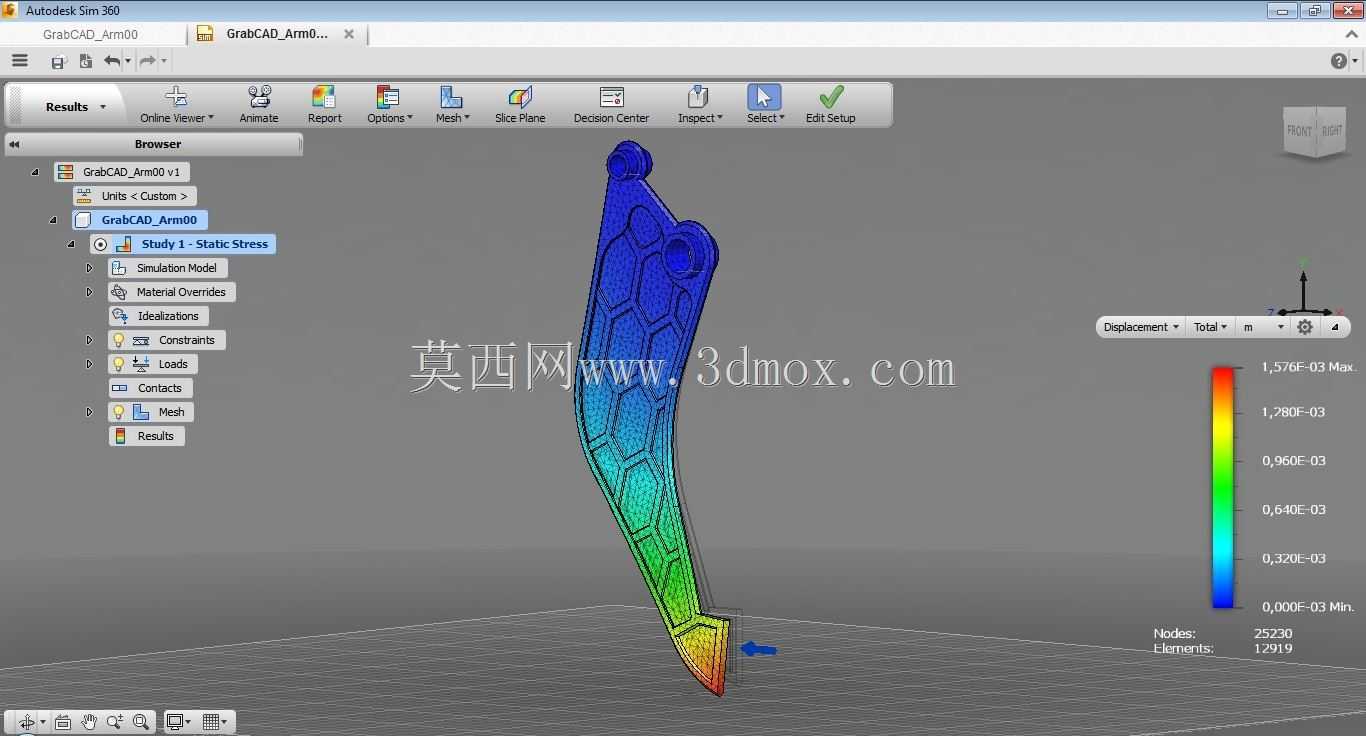

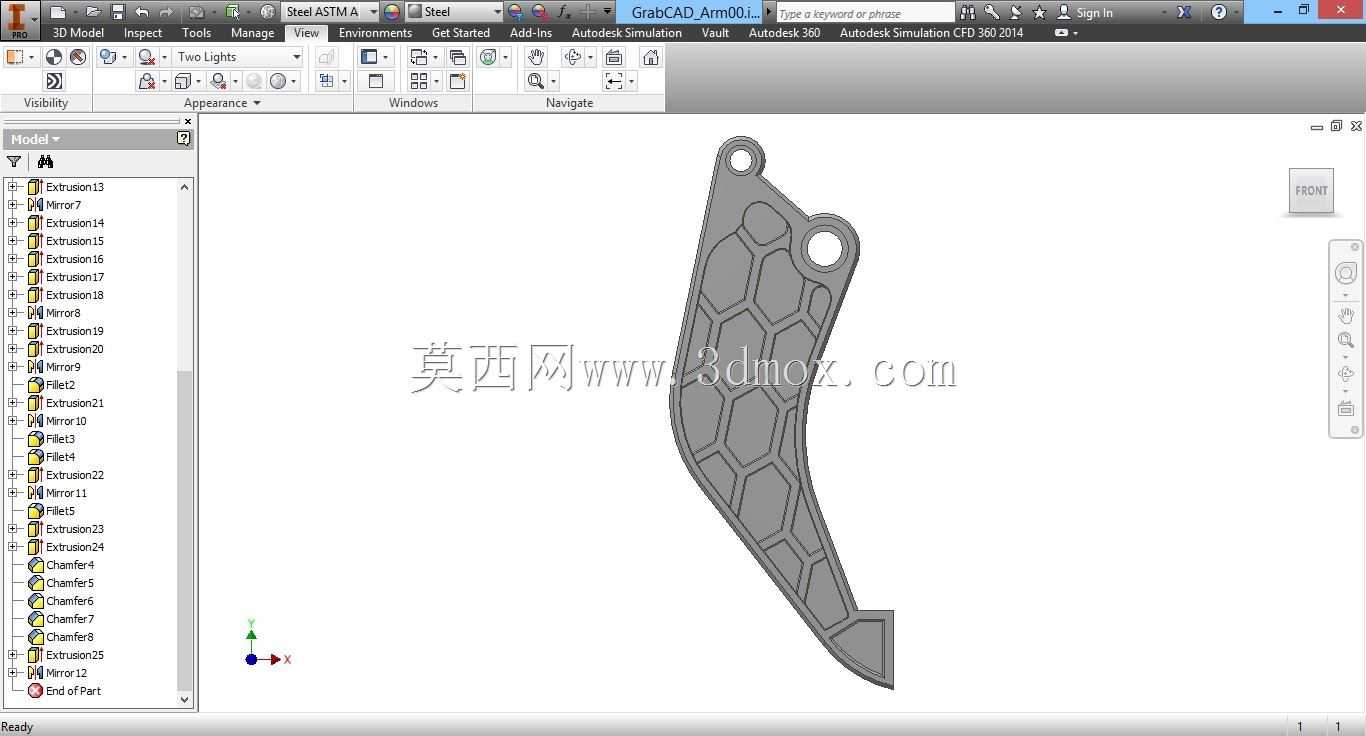

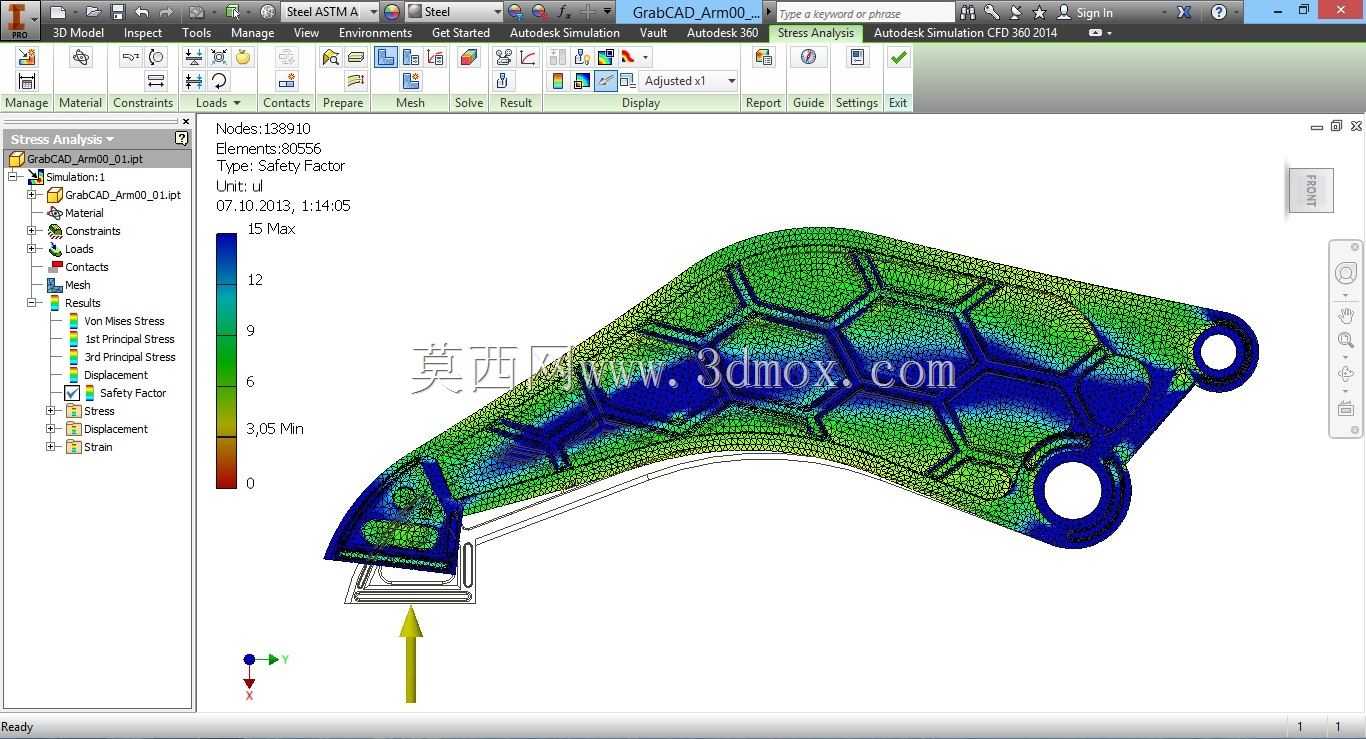

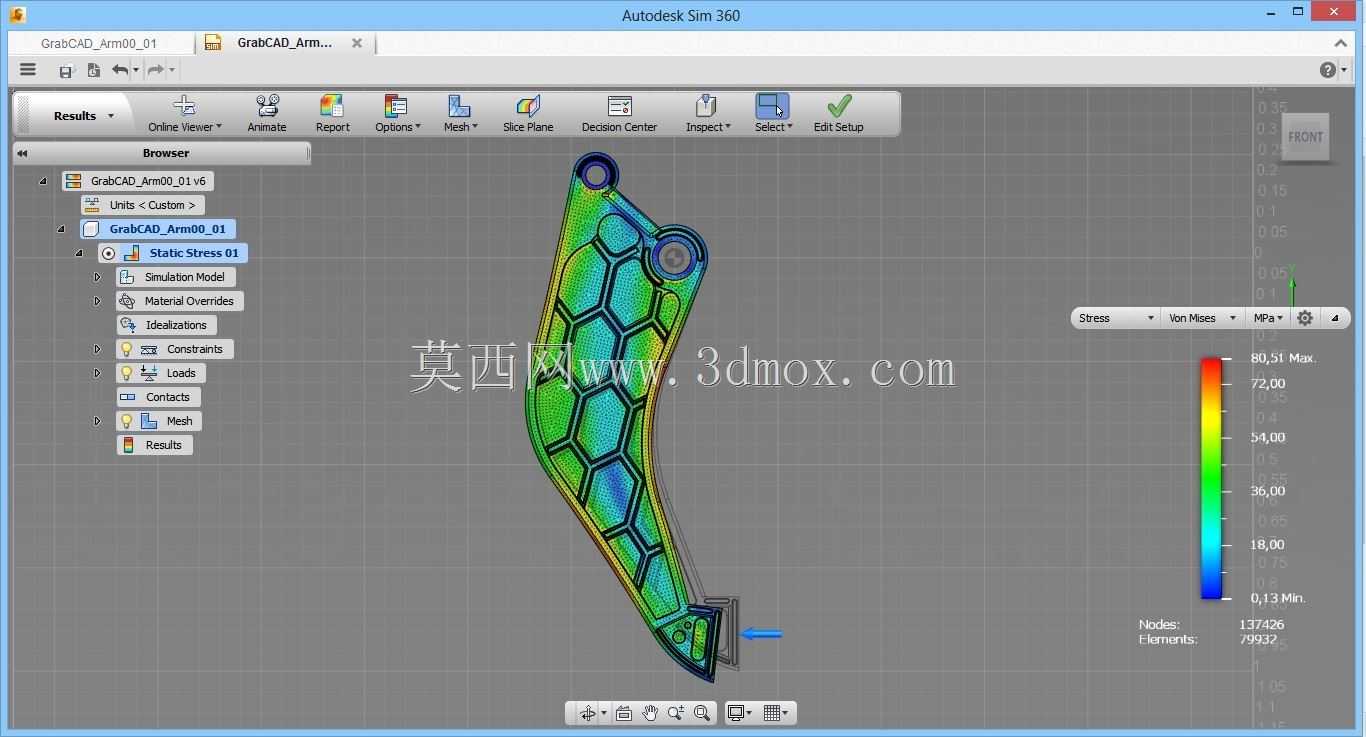

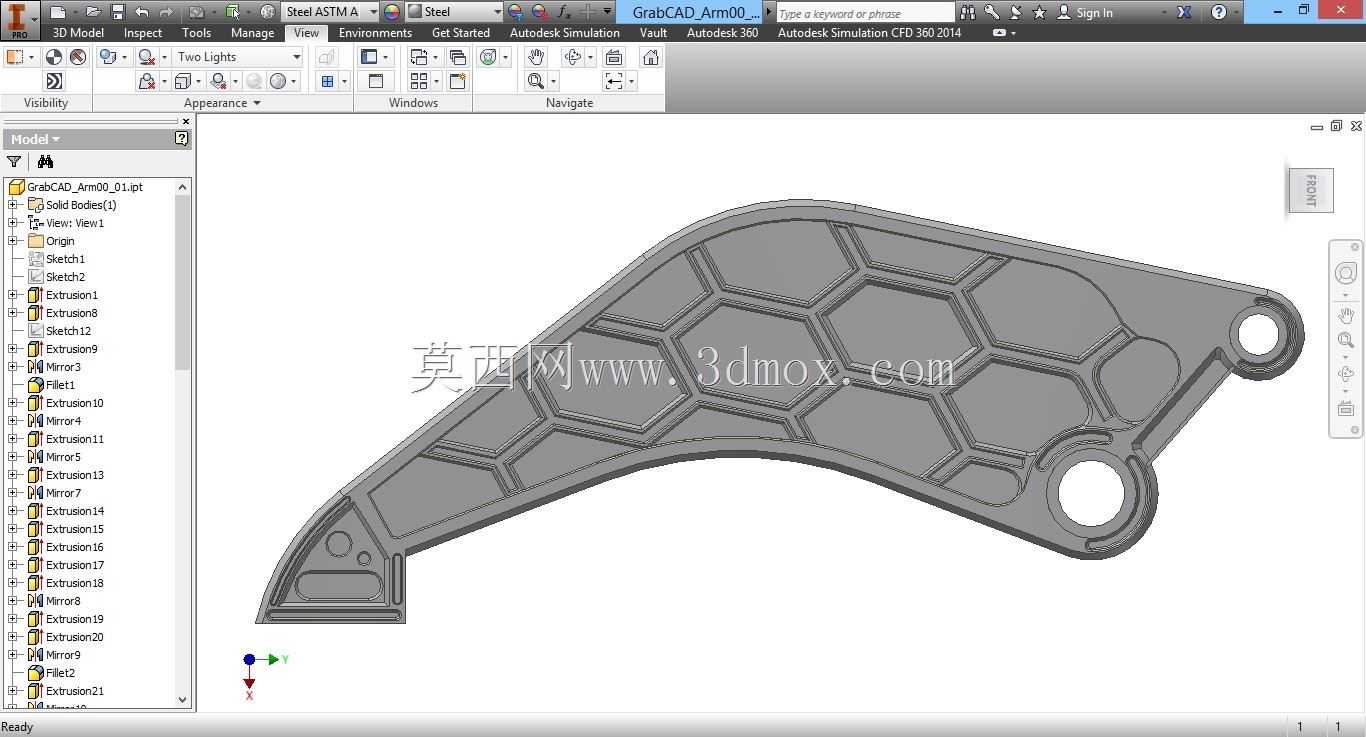

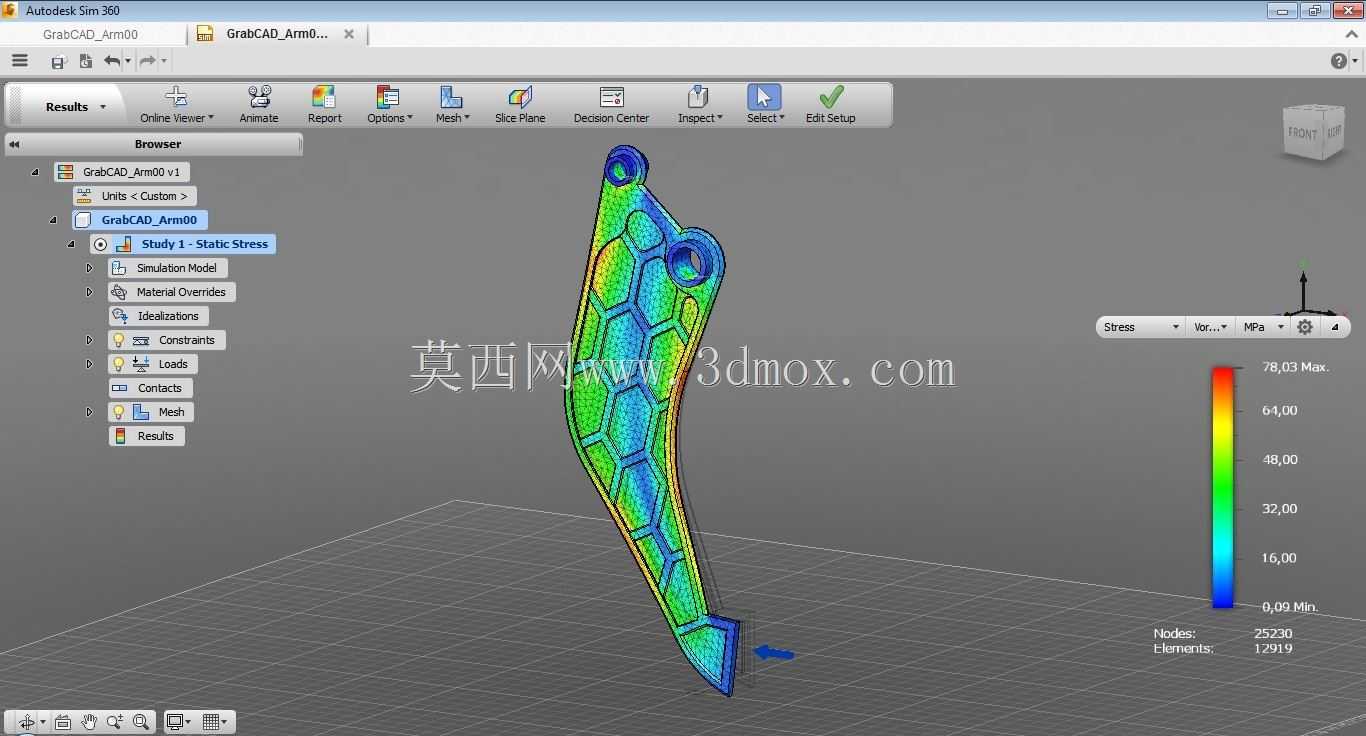

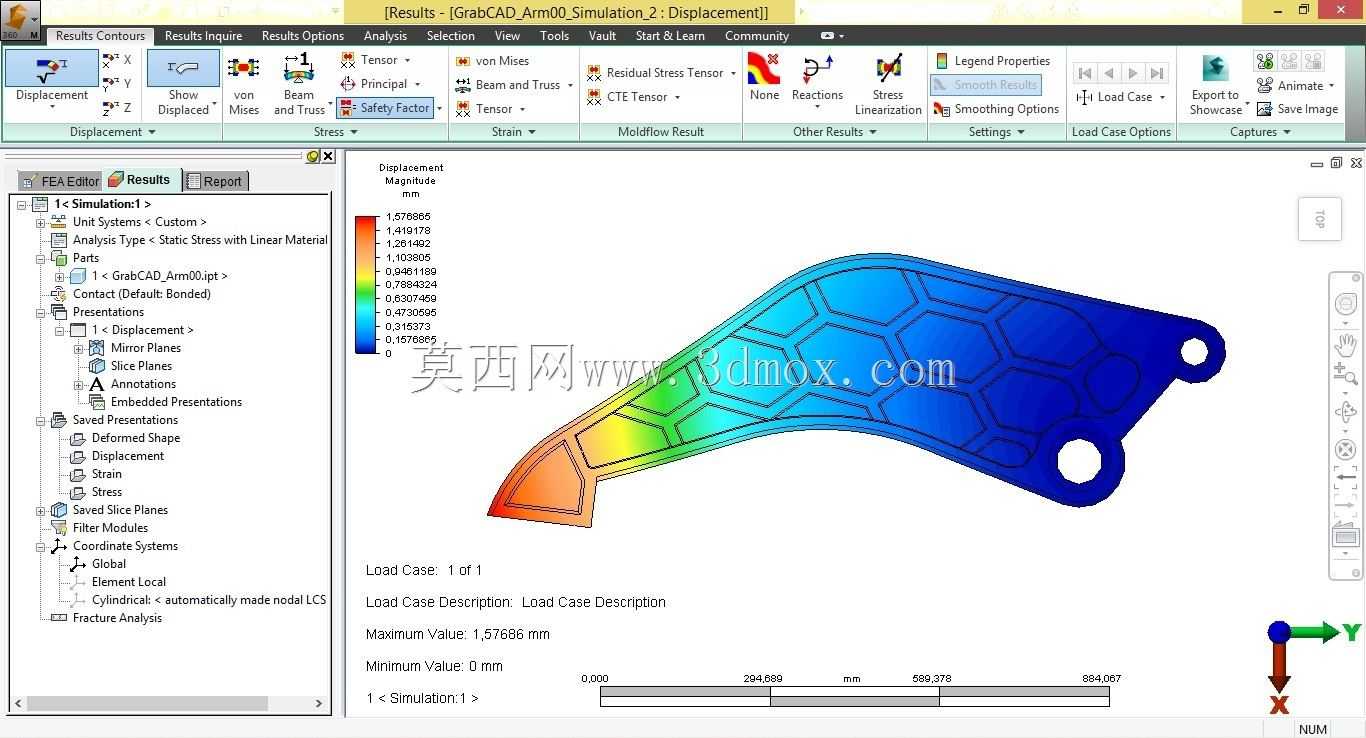

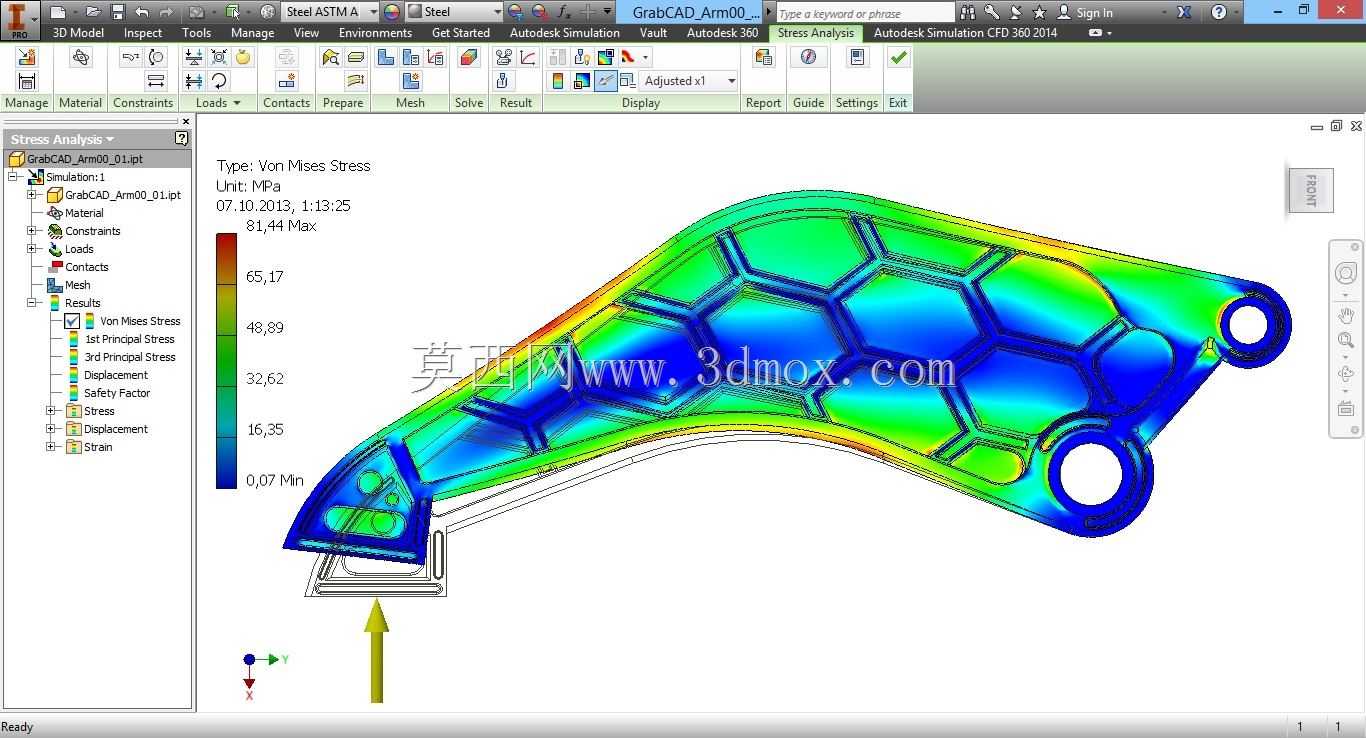

这款抓臂构件主要面向工业自动化拾取、分拣工位的末端执行场景，可适配多关节工业机器人的末端法兰安装，替代传统实心结构的夹臂部件，在高速往复拾取作业中降低末端负载惯量，提升机械臂的动态响应速度。从结构设计逻辑来看，整体采用变截面流线型外轮廓，顺着构件的主受力路径布置材料走向，臂身主体采用六边形蜂窝填充的仿生构型，在保证整体抗弯、抗扭刚度的前提下大幅削减非受力区域的材料冗余，相较于同尺寸实心金属臂件可实现近四成的减重效果，同时蜂窝结构的多向传力特性可分散作业过程中的冲击载荷，避免应力集中导致的构件疲劳开裂。构件两端分别设置安装定位孔位，上端双孔位用于对接驱动模组的连接法兰，孔位周边做局部加厚处理，抵消螺栓预紧力带来的局部压应力，下端收窄的楔形端头用于安装夹爪或吸附模组，端头处做圆弧过渡处理，避免末端作业时与周边工件、工装发生剐蹭干涉。安装边界方面，构件的整体外轮廓无外凸的冗余结构，在机械臂做回转、俯仰动作时，可适配狭窄工位的作业空间，不会与周边的输送线、料架发生运动干涉，臂身的蜂窝结构同时预留了走线槽位，可将末端夹爪的气管、信号线内嵌在结构间隙中，避免外置管线在高速运动中出现拉扯、磨损问题。从受力表现来看，结构在设计阶段经过多轮拓扑优化，主受力路径上的材料分布完全匹配拾取作业时的弯矩、扭矩传递方向，在额定负载下的变形量控制在极小范围内，可保证末端拾取的定位精度，同时蜂窝结构的阻尼特性可吸收部分作业振动，减少高速启停时的末端抖动，提升拾取动作的稳定性。这类抓臂构件可适配3C电子小件分拣、食品包装线拾取、轻工产品上下料等多种场景，无需额外做结构修改即可通过更换端头的执行部件，适配不同材质、形状工件的拾取需求，轻量化的结构也可降低对机械臂负载能力的要求，在小负载机器人上也能实现更长的作业半径覆盖。
