重载链传动辊道输送设备结构设计

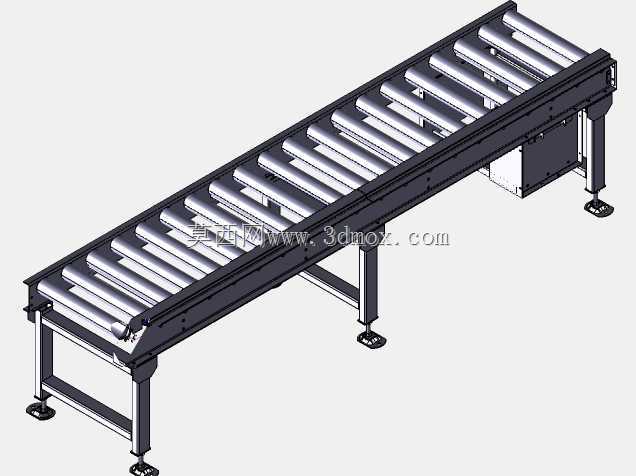

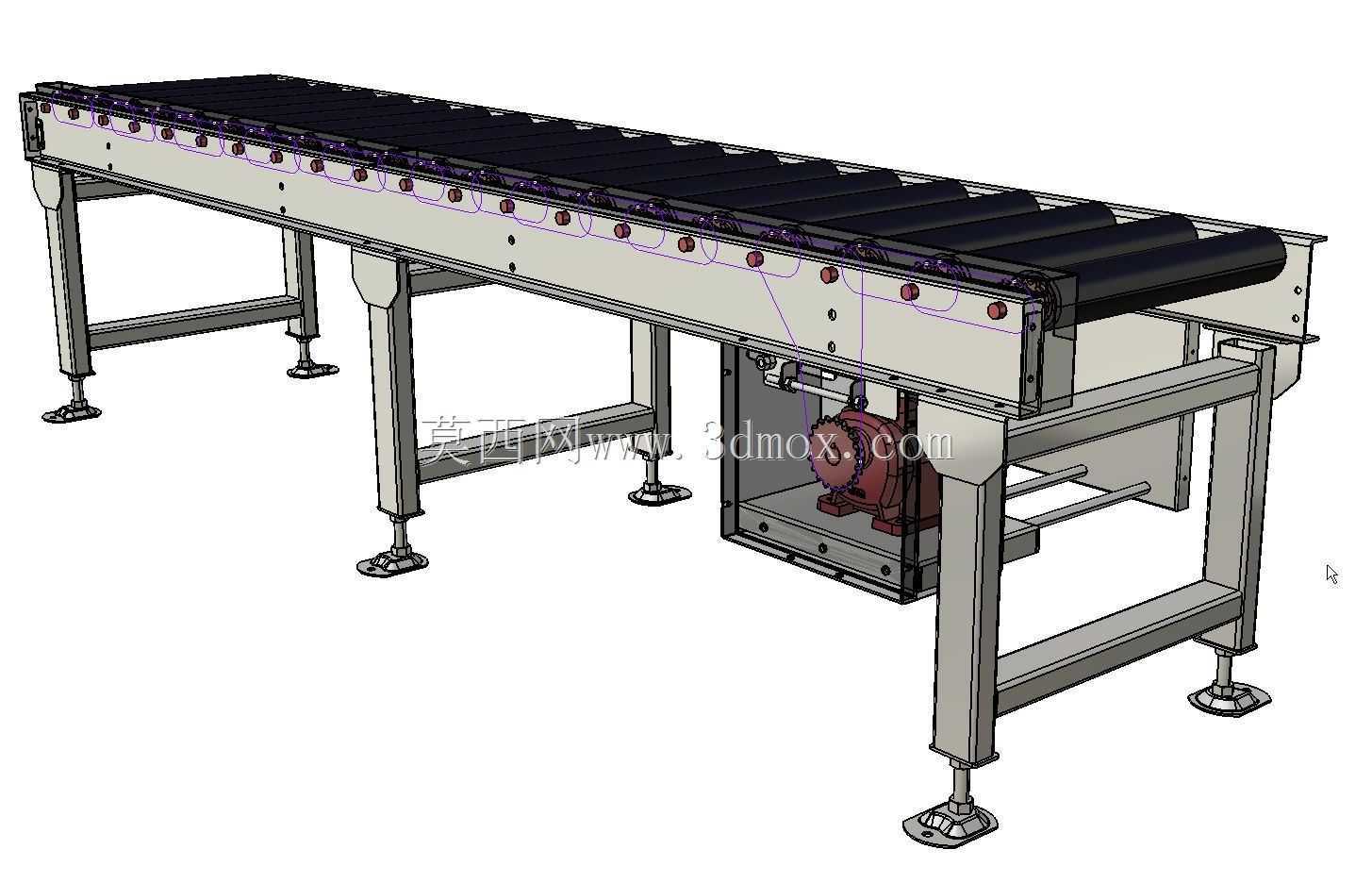

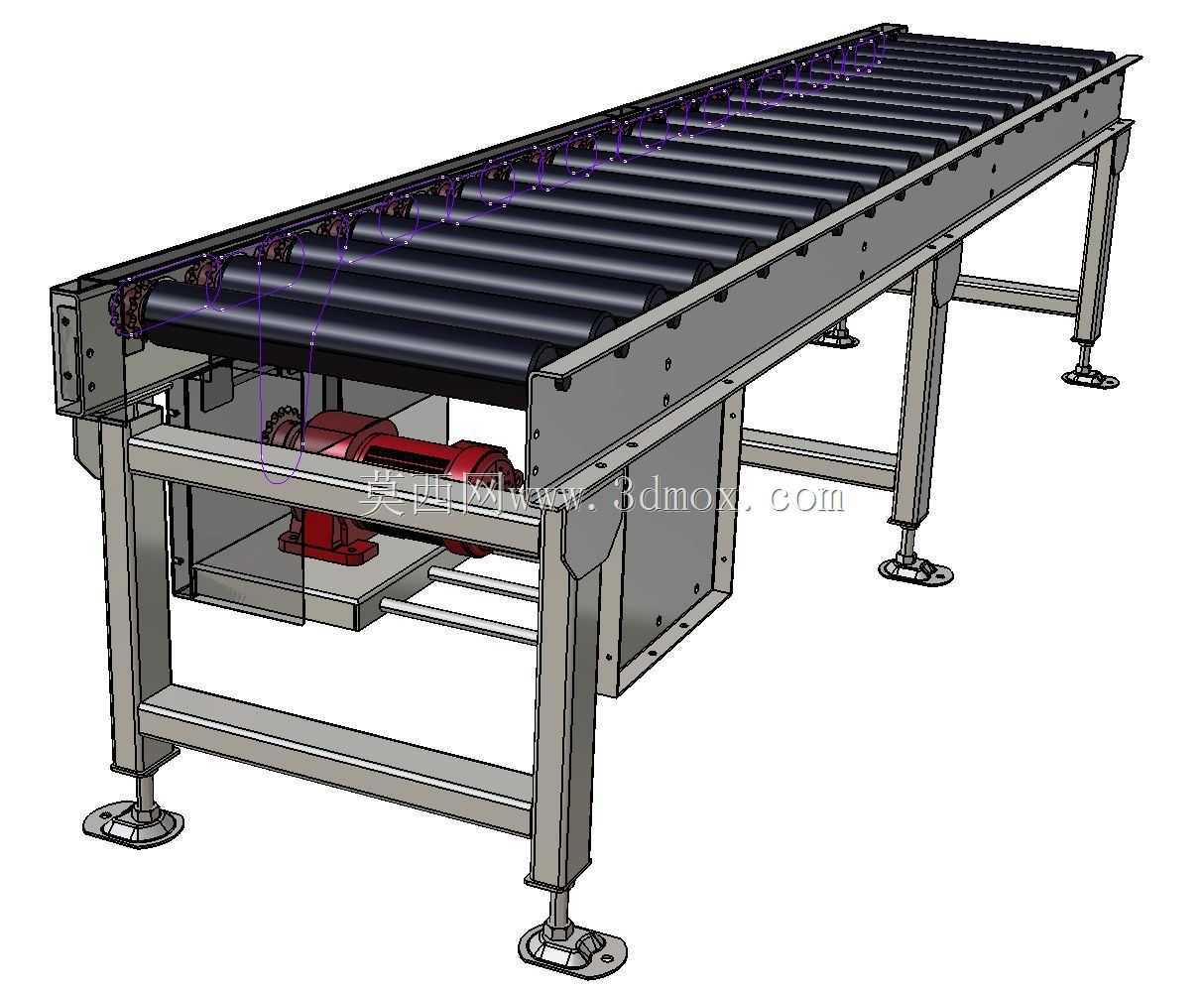

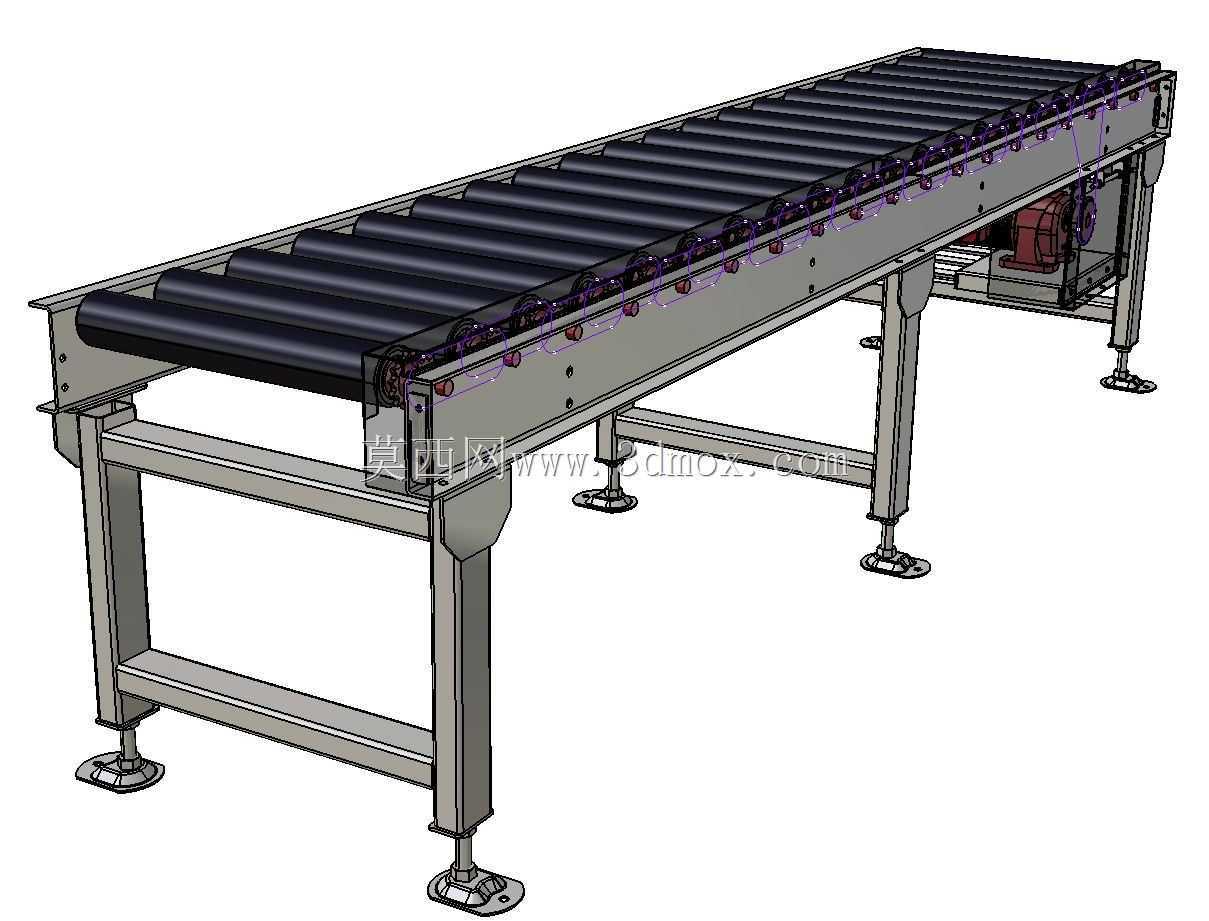

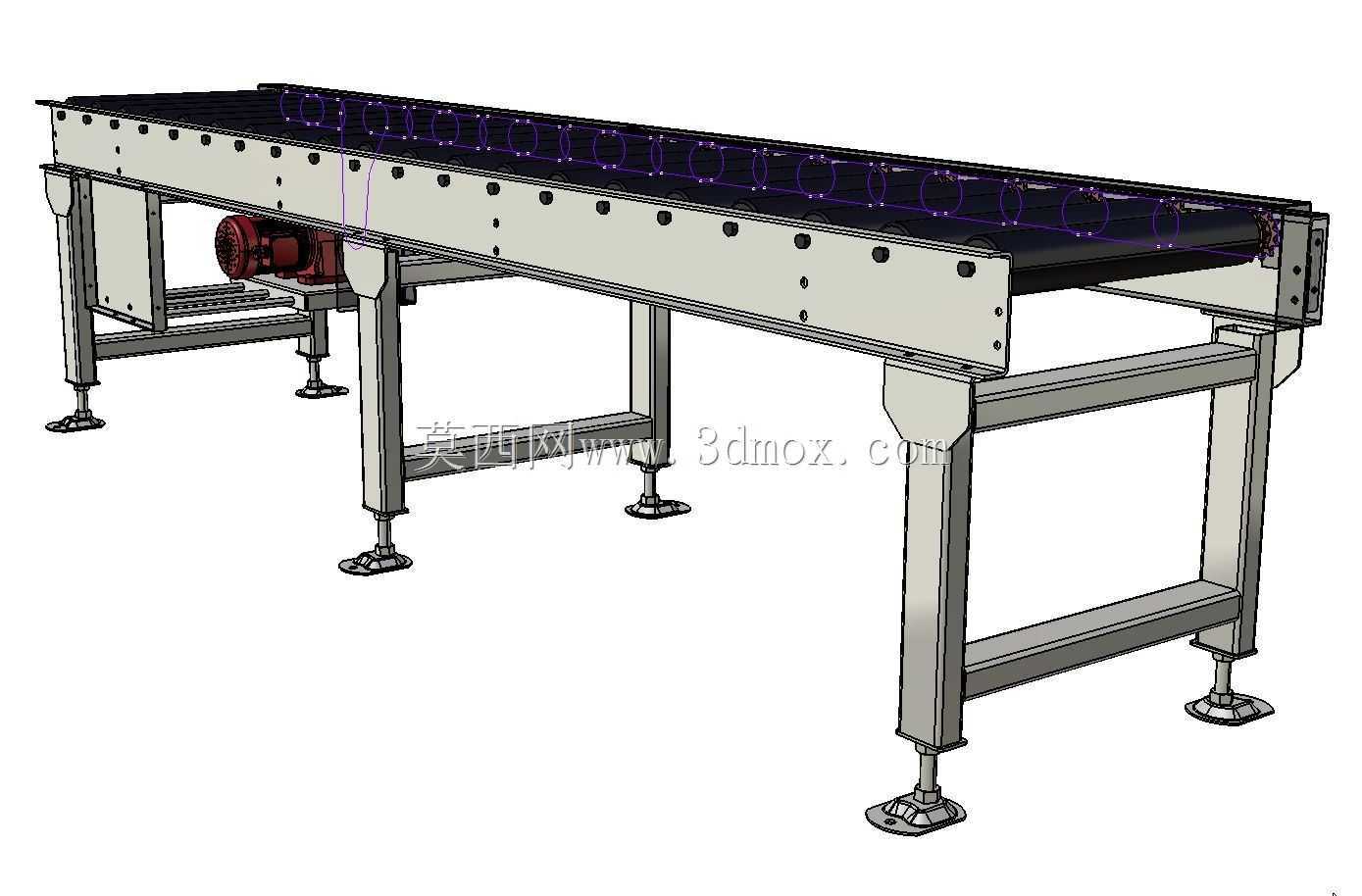

该链传动辊道输送设备主要面向生产制造车间的物料转运场景，可广泛应用于机械加工零部件周转、整托包装货物输送、重型工件工序间流转等作业环节，能够衔接不同生产工位的物料传递需求，替代传统人工搬运的低效作业模式，适配连续化生产的流水线节拍要求，既可以单独作为短距离物料转运单元使用，也可以多段拼接组成长距离输送线，还能与顶升移栽、转角机构、分拣设备配合，搭建完整的车间内部物流输送体系。设备采用多辊平行排布的承载结构，每根辊筒两端通过轴承座固定在两侧机架上，依靠链条传动实现所有辊筒的同步转动，相比单辊独立驱动的结构，传动一致性更强，不会出现多辊转速差导致的物料偏移、卡滞问题，可稳定承载大重量的托盘类、箱体类、不规则结构类工件，输送过程中辊面与物料底面接触平稳，不会对工件表面造成剐蹭损伤。设备底部配置可调式支撑脚杯，可根据车间地面的实际平整度调整支腿高度，保证整台设备的辊面处于水平状态，避免输送过程中物料出现自主滑移的问题，支腿与机架之间采用斜撑加固结构，大幅提升机架整体的结构刚性，即使承载满负荷重物时机架也不会出现明显形变，保障长期运行的结构稳定性。驱动单元布置在设备机架下部的侧方位置，通过链传动结构将动力传递至辊筒组，这种下置式驱动的布局既可以减少设备上部的空间占用，避免驱动结构干涉上部物料的输送路径，也方便日常运维时对驱动部件、传动链条进行检查、润滑与更换。设计过程中充分考虑了安装适配性，机架采用模块化的型材焊接结构，两侧的传动链条设置有防护结构，避免生产过程中的杂物、碎屑落入传动部位造成卡链故障，辊筒间距根据常规输送物料的最小底面尺寸设定，保证输送过程中物料不会卡在相邻辊筒的间隙中，设备的进料端与出料端可根据对接设备的高度做适配调整，能够与各类生产加工设备、仓储设备顺畅衔接，满足不同车间布局下的安装使用需求，整体结构紧凑，运行过程中噪音低，传动效率高，日常维护成本低，可适配多行业的生产物料输送需求。
