三叶曲面螺旋桨三维结构设计作品

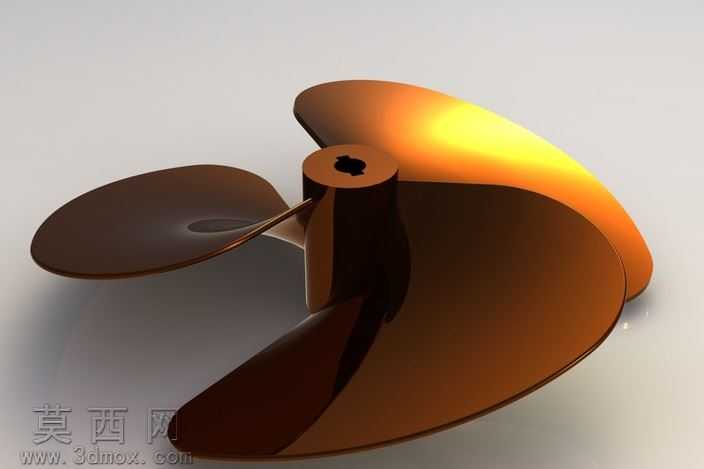

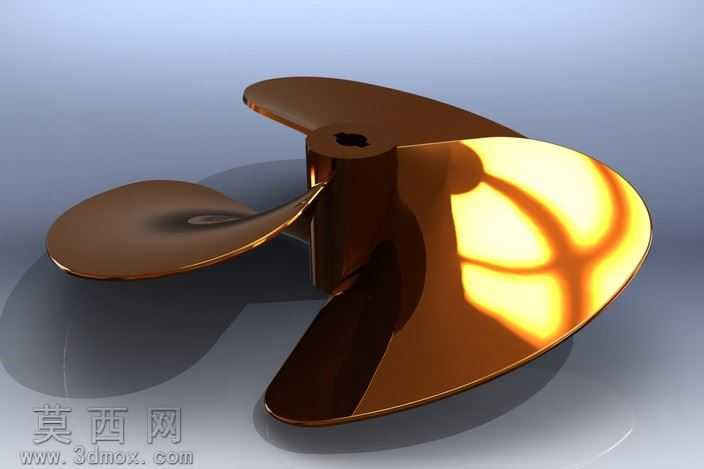

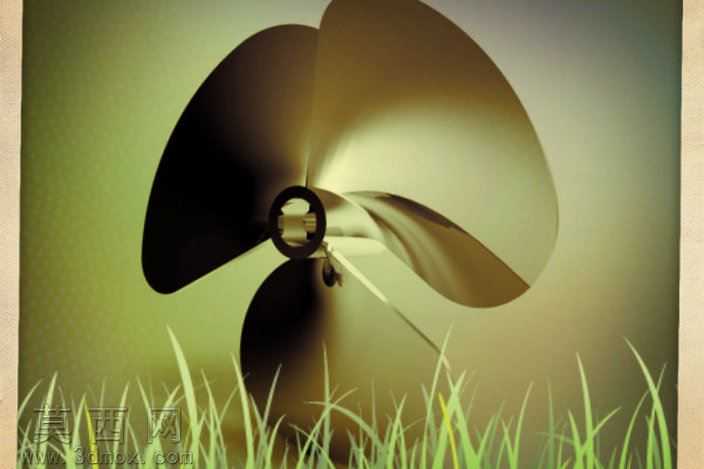

本作品为三叶式螺旋桨三维建模设计成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先确定桨毂的基准定位，以中心安装孔为装配基准，明确桨毂的轴向长度与径向尺寸，保证中心孔的键槽结构与传动轴的装配适配性，为后续叶片阵列提供精准的定位基准。叶片部分采用曲面放样建模思路，先绘制不同半径截面的翼型轮廓线，通过调整各截面的弦长、安装角与扭转角度，匹配螺旋桨的流体动力学设计需求，三个叶片沿桨毂周向呈120度均匀阵列，保证整体结构的动平衡特性，避免运转过程中出现偏载振动问题。建模过程中对叶片与桨毂的衔接位置做了平滑过渡处理，消除结构应力集中的直角区域，提升部件的结构强度表现。材质与渲染阶段，为模型赋予高反光金属铜材质，调整材质的反射率、粗糙度与环境光遮蔽参数，还原金属材质的厚重质感与镜面反射效果，渲染时采用柔和的侧方主光源搭配环境补光，突出叶片曲面的流畅弧度与光影变化，清晰展现叶片从根部到梢部的厚度渐变、曲面扭转的细节特征，让整体模型的视觉呈现更具真实感。结构设计上，三个叶片的曲面弧度经过反复调整，叶梢部分做了收窄圆滑处理，既符合流体推进的效率需求，也避免尖锐边缘带来的加工与使用安全问题，桨毂中心的安装孔设置了定位卡槽结构，可实现与动力输出轴的周向固定，保证扭矩传递的稳定性。整体建模过程严格遵循机械零部件的设计规范，所有曲面均经过连续性检查，不存在破面、重叠面等建模缺陷，各部分尺寸比例协调，既可以作为流体动力部件的设计参考，也可用于相关机械结构的教学演示、装配模拟使用，完整还原了三叶螺旋桨从基准定位、曲面构建到细节优化的全流程设计逻辑，展现了参数化曲面建模在复杂曲面机械部件设计中的应用优势。
