三叶片水平轴风力发电机组三维建模作品

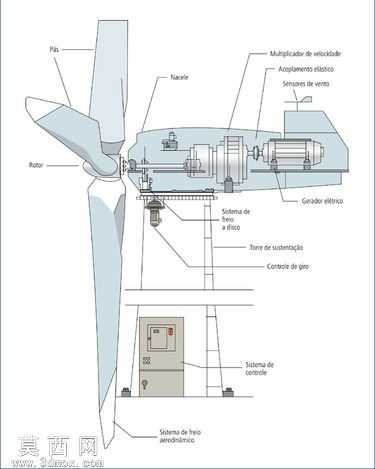

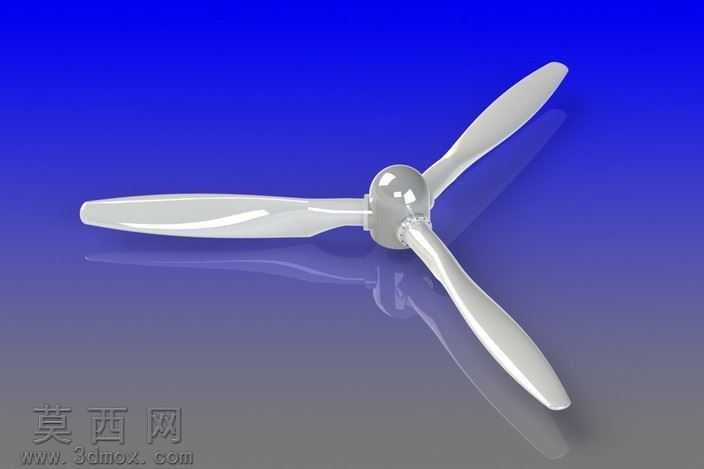

本作品为三叶片水平轴风力发电机组的三维数字化模型，建模阶段采用SolidWorks平台完成全参数化结构搭建，首先以风力机空气动力学设计参数为基准，确定风轮直径、叶片翼型分布、叶尖速比匹配的核心尺寸，对叶片主体采用放样凸台命令完成曲面构建，沿叶片展向逐段设置翼型截面的扭转角与弦长参数，保证翼型从叶根到叶尖的平滑过渡，避免曲面出现褶皱或曲率突变问题。轮毂部分采用旋转凸台结合圆角特征完成建模，精准匹配三个叶片的安装定位孔位，预留与主轴连接的法兰接口结构，还原实际机组的装配逻辑。机舱部分简化了内部复杂的传动链结构，保留了机舱外壳的流线型曲面造型，通过曲面拉伸与剪裁命令完成外壳构建，添加了尾部导流罩的细节特征，还原真实风电机组的气动外形设计。塔架部分采用薄壁圆筒结构建模，设置多段不同直径的管段通过凸台拉伸拼接，添加法兰连接的细节特征，还原塔架分段运输、现场装配的结构特点。材质渲染阶段，叶片部分采用哑光白色玻璃钢材质，调整材质的粗糙度与反射参数，模拟复合材料叶片的真实质感；轮毂与机舱外壳采用同色系哑光工程塑料材质，塔架部分采用浅灰色金属漆材质，添加轻微的金属反光效果，区分不同部件的材质属性。场景搭建时采用浅灰色纯色背景，添加柔和的环境光与主光源，调整光源角度突出叶片的曲面流线感，渲染输出时开启环境遮蔽效果，增强模型的立体感与结构层次感。设计思路上以还原小型水平轴风力发电机组的典型外观结构为核心，省略了内部过于复杂的齿轮箱、发电机绕组等非外观细节，在保证模型视觉还原度的同时控制模型文件体积，适用于新能源科普展示、风电项目方案演示、清洁能源相关场景的三维素材使用，模型各部件均保留独立的特征树结构，支持后续对叶片长度、塔架高度、机舱尺寸等参数进行调整修改，可拓展适配不同功率等级的小型风电机组建模需求。
