框架式自主水下航行器结构设计

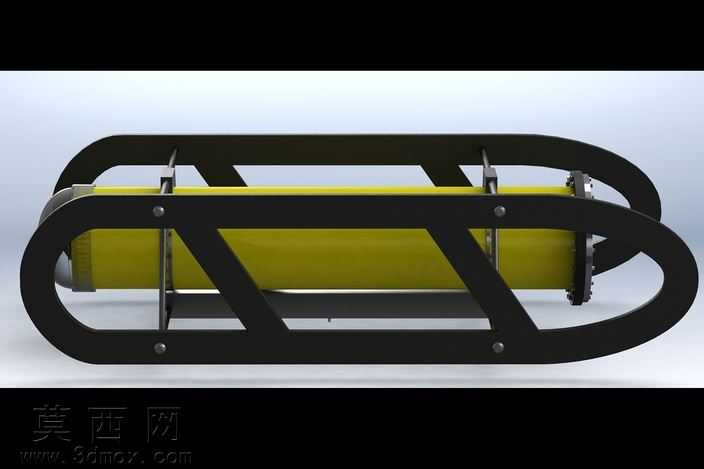

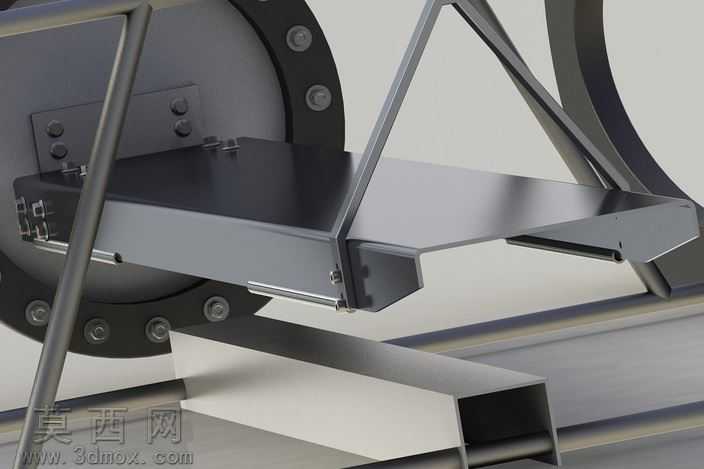

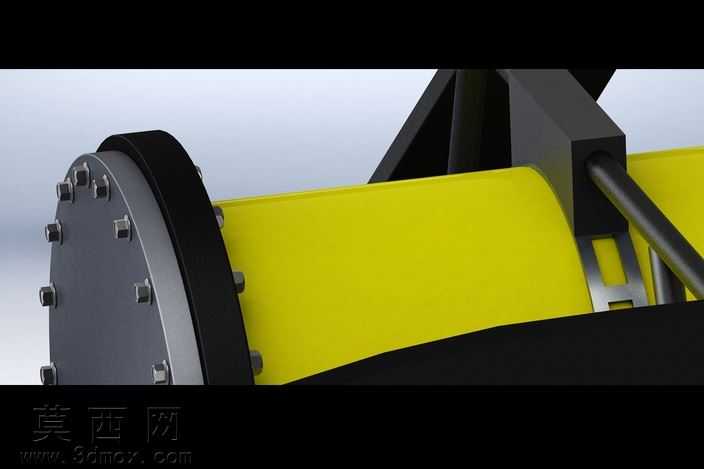

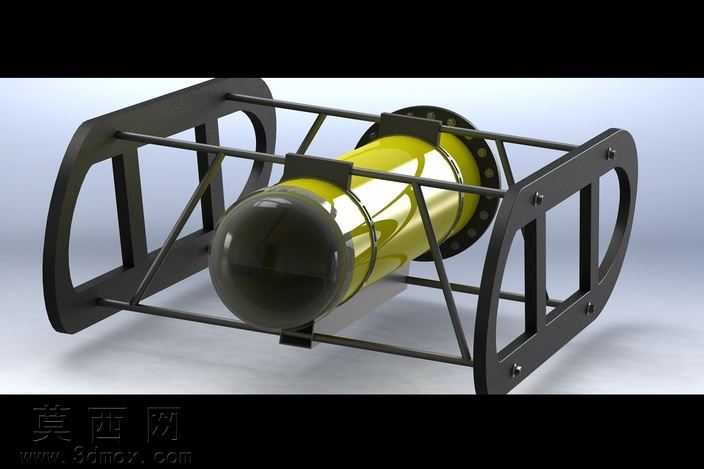

本作品为框架式自主水下航行器的三维设计方案，整体采用开放式外框架搭配内置耐压舱的经典布局，在三维建模过程中优先遵循水下作业设备的流体适配性与结构强度平衡原则。外框架部分采用对称式镂空设计，建模时通过参数化草图绘制两侧弧形端板轮廓，使用拉伸特征生成端板基础实体后，对边缘做圆角过渡处理以降低水下航行时的涡流阻力；框架的横向连接杆与斜向加强筋通过装配约束完成定位，所有连接点位均预留标准紧固件安装孔位，建模时严格匹配通用紧固件的尺寸公差，保证实体加工时的装配可行性。内置耐压舱为圆柱形结构，建模时将舱体拆分为前端半球形透声罩、中段圆柱形舱身、后端法兰端盖三个独立部件，前端半球罩采用曲面建模完成光滑过渡，保证声学探测设备的信号传输不受结构干扰；中段舱身设计为等壁厚圆柱结构，通过抽壳特征设定合理壁厚以满足水下承压需求，外表面做光滑处理降低航行阻力；后端法兰端盖通过阵列特征均匀布置连接螺栓孔，保证与舱身的密封连接可靠性。材质渲染阶段，外框架赋予哑光黑色金属材质，模拟高强度铝合金阳极氧化后的表面质感，调整材质粗糙度参数还原水下设备的实用化表面处理效果；耐压舱中段赋予亮黄色高光防护涂层材质，通过调整反射与折射参数，还原耐压舱外防护漆的光泽质感，前端半球罩赋予半透明深色工程塑料材质，模拟透声材料的光学特性，后端法兰赋予深色金属材质匹配端板质感。设计过程中重点考虑了设备的重心配平需求，将耐压舱居中布置在框架内部，框架下方预留配重安装位，保证航行器在水中的姿态稳定性；框架两侧的弧形端板预留了推进器安装接口，可适配不同规格的水下推进组件，整体结构采用模块化设计思路，所有部件均可独立拆卸，方便内部电子元件、动力组件的安装与后期维护。建模时对所有部件的装配干涉做了逐一排查，保证各连接部件无尺寸冲突，整体结构紧凑合理，既满足水下航行的结构强度要求，也兼顾了设备组装调试的操作便利性。
