港作拖轮外观结构三维建模设计

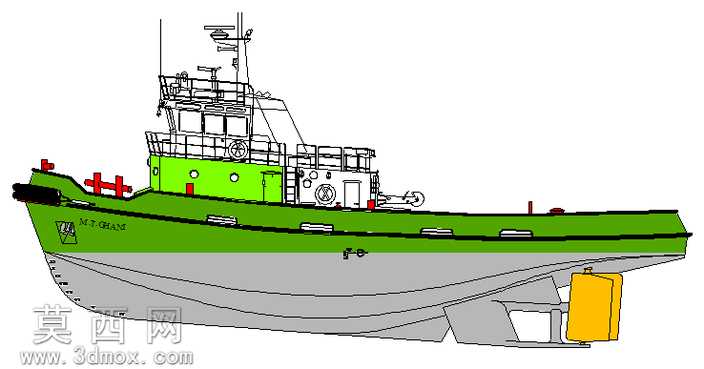

本拖船三维建模作品围绕港作辅助作业拖轮的真实功能形态展开设计，建模过程中首先梳理拖船的整体比例框架，以实船作业功能为核心锚点，先搭建船体的基础线型结构：水下部分采用前倾式首柱搭配平滑过渡的弧形船底，精准还原拖轮浅吃水、大回转灵活性的结构特性，干舷部分做加高处理，匹配近岸作业防浪溅的实用需求。建模时分层构建船体结构，首先完成主船体外壳的曲面建模，通过多段轮廓线放样生成流畅的船身曲面，对船首的护舷结构做加厚实体处理，还原拖船顶推作业时的防撞结构特征；船身中部的系缆桩、导缆孔等作业附件按照实际作业排布位置逐一建模，还原拖船带缆、拖带作业的功能点位布局。上层建筑部分采用分层建模逻辑，首先搭建主甲板之上的机舱围壁结构，再向上构建驾驶舱层，驾驶舱的舷窗采用通透的玻璃材质模拟，围栏采用细杆件阵列建模还原金属栏杆的通透质感，驾驶舱顶部的雷达桅、航行信号灯、天线等导助航设备按照实船布局逐一落位，还原拖船航行作业的设备配置特征。船尾部分重点还原拖带作业的专属结构，包括尾部的拖钩挂载位、护舷结构，以及船尾外挂的黄色护靠构件，该构件采用醒目的明黄色材质，与船身主体的草绿色、水下部分的灰色形成清晰的视觉区分，船身主体的绿色漆面做半哑光材质处理，模拟船舶工业漆的真实质感，水下部分的灰色材质做轻微的做旧质感处理，还原船体水线以下长期接触水体的视觉特征。建模过程中对船体表面的细节标识也做了还原，包括船首的船名标识、船身的吃水刻度线、舱室的水密门结构，所有细节构件均按照实船的比例缩放构建，避免出现比例失调的问题；整体模型结构层级清晰，船体主结构、上层建筑、作业附件、导助航设备分别归为独立的结构组，既可以完整展示拖船的整体外观形态，也可以单独拆解查看各部分的结构特征，完整还原港作拖轮兼顾顶推、拖带作业的功能结构特点，直观呈现这类小型作业船舶的外观设计与结构布局逻辑。
