工业传动滚子链条三维结构设计

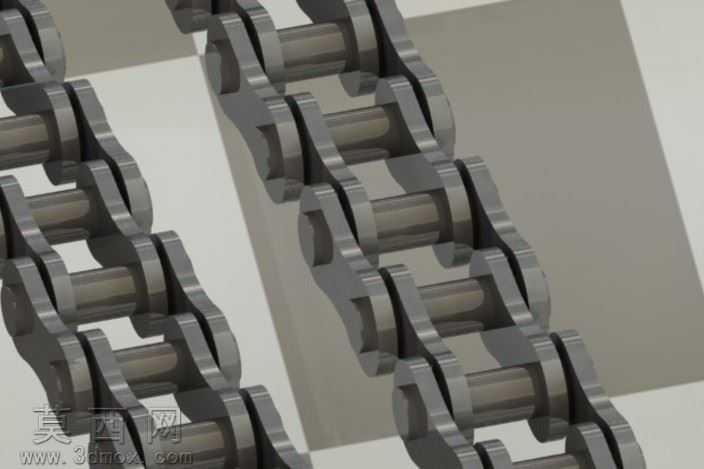

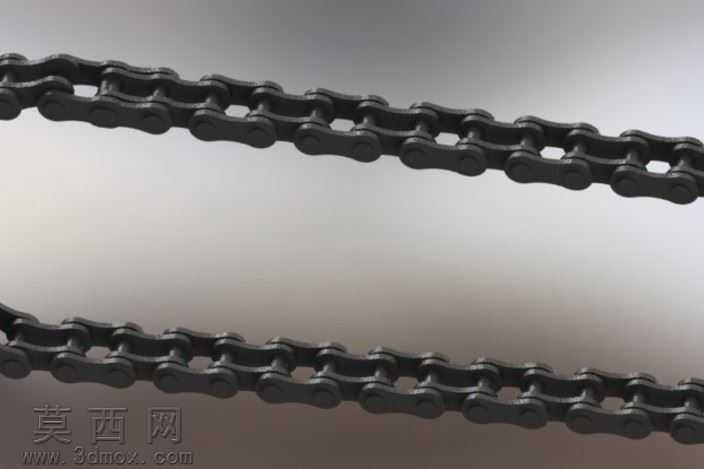

本作品为工业传动用双排滚子链条的三维建模设计，建模过程严格遵循机械传动链条的通用设计规范，还原真实工业链条的结构特征与装配逻辑。建模阶段首先梳理链条的组成单元，将单节链条拆解为外链板、内链板、销轴、套筒、滚子五个核心零件，逐一绘制各零件的截面草图，通过拉伸、切除等基础特征完成单个零件的实体建模，保证各零件的尺寸公差符合链条装配的配合要求，其中销轴与外链板采用过盈配合的尺寸设定，套筒与内链板同样设置过盈配合参数，而销轴与套筒、套筒与滚子之间则设置间隙配合参数，确保链条活动环节的转动灵活性。完成单个链节的所有零件建模后，按照双排链条的装配关系进行组件装配，先组装内链节单元，将套筒压入内链板的对应安装孔，再将滚子套装在套筒外侧，随后组装外链节单元，将销轴穿入外链板安装孔，再将内链节与外链节依次铰接，通过线性阵列与角度调整的方式完成整段链条的连续装配，还原链条可弯折、可啮合传动的结构特性。材质与渲染阶段，针对工业链条常用的合金钢材质进行参数调试，为链板、销轴、套筒、滚子分别设置对应金属材质，调整金属粗糙度、反射率参数，模拟经过热处理发黑处理的工业链条表面质感，添加柔和的环境光与定向光源，突出链条零件的轮廓细节与金属光泽，渲染视角选取链条自然弯折的状态，直观展现链条的柔性传动特征。设计过程中重点考量链条的传动适配性，确保链节的节距、滚子外径、内节内宽等核心参数符合通用传动链条的标准规格，可直接用于传动机构的装配模拟、运动仿真演示，也可作为机械设计教学、传动方案展示的配套三维素材，模型装配逻辑严谨，零件间无干涉问题，能够真实还原工业滚子链条的结构特点与工作状态。
