锻造起重吊钩三维结构设计作品

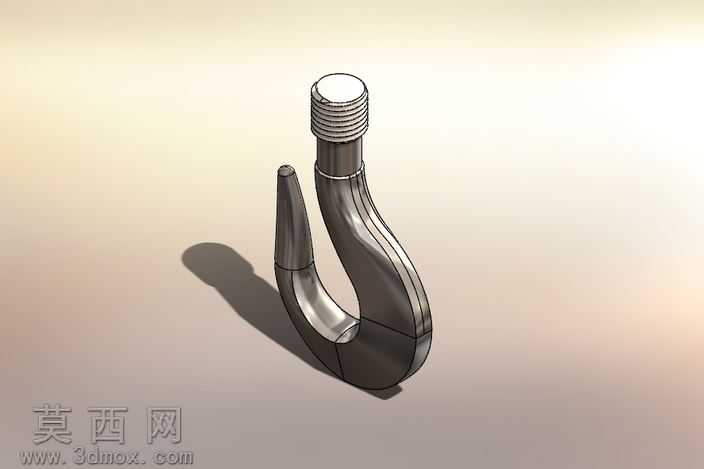

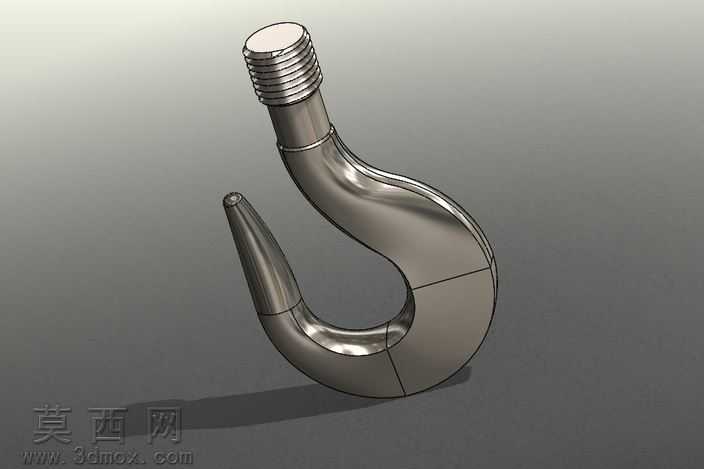

本作品为起重作业用锻造吊钩的三维数字化设计成果，建模阶段依托三维参数化设计软件完成全尺寸特征构建，首先依据起重吊钩的受力特性与行业通用设计规范，确定钩身的曲率半径、杆部螺纹规格、钩尖防脱结构的基础尺寸，通过草图绘制勾勒出吊钩纵向截面的平滑轮廓，再运用旋转、扫掠等特征命令生成钩身的基础实体，针对钩身与顶部螺纹杆的过渡区域，采用圆角过渡特征优化应力集中部位的结构形态，避免直角转折带来的受力薄弱问题。顶部螺纹杆部分严格按照通用外螺纹的牙型参数进行建模，还原螺纹的牙距、牙高细节，保证与配套螺母的装配适配性；钩身部分还原锻造工艺形成的流畅曲面形态，钩尖部位做收窄加厚处理，既保证吊装作业时挂取吊索的便利性，又避免钩尖受力变形。材质渲染阶段，为模型赋予锻造合金钢的金属材质，调整材质的粗糙度、反射率参数，还原锻造构件表面经过热处理后的哑光金属质感，添加柔和的环境光影效果，通过光影的明暗变化凸显钩身曲面的流畅弧度与结构厚度，让渲染效果贴近真实锻造吊钩的实物视觉表现。结构设计上充分考虑起重作业的载荷需求，钩身的弯曲段采用变截面设计，在受力最大的钩身弯曲内侧适当增加壁厚，钩身外侧保持平滑过渡，整体结构在满足额定起重载荷强度要求的前提下，尽可能优化构件重量，避免不必要的材料冗余。设计过程中重点验证了钩身各部位的结构衔接合理性，确保螺纹杆与钩身的连接段有足够的过渡长度，避免螺纹根部出现应力断裂风险，钩尖与钩身的间隙尺寸符合吊具安全规范，防止吊装过程中吊索意外滑脱，整体模型完整还原了锻造起重吊钩的全部结构细节，可用于起重配件的结构展示、工艺参考以及相关吊装设备的装配模拟使用。
