小型VESA规格液晶电视壁挂安装支架

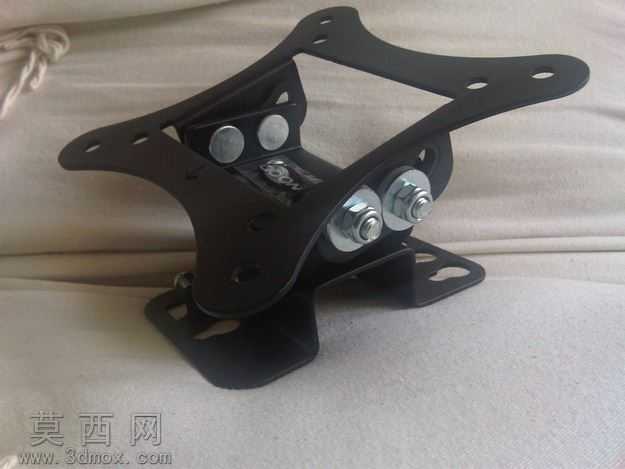

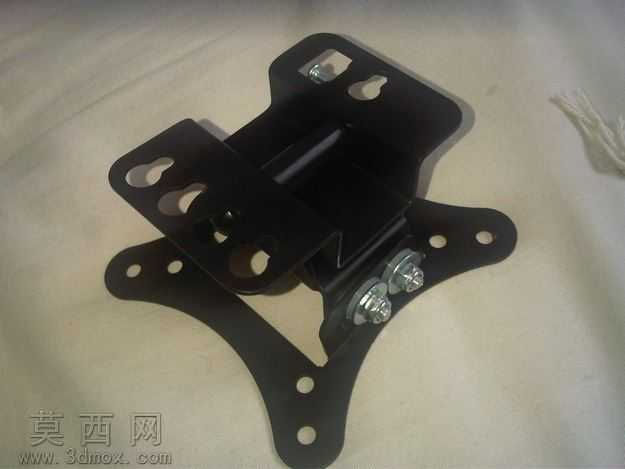

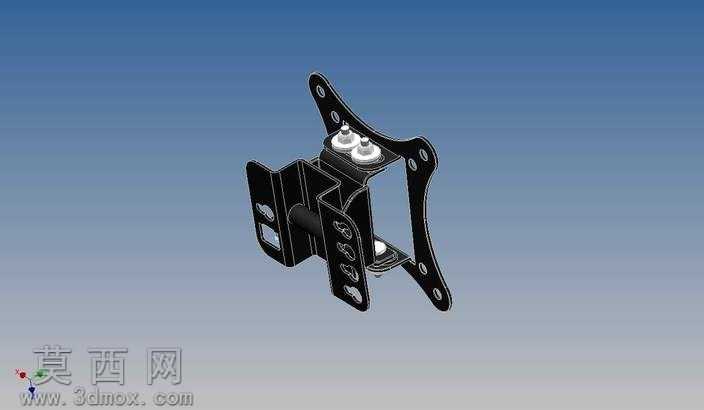

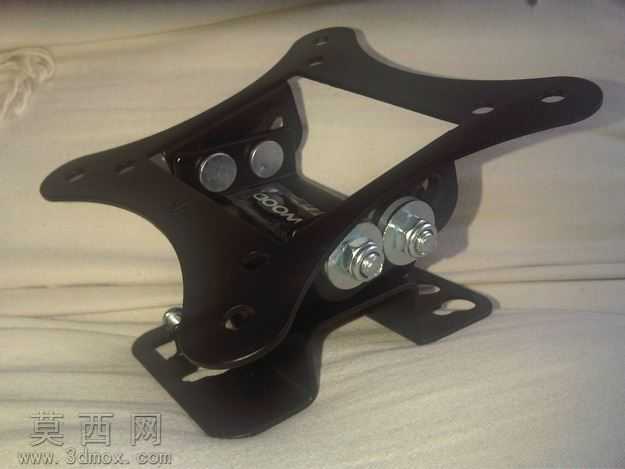

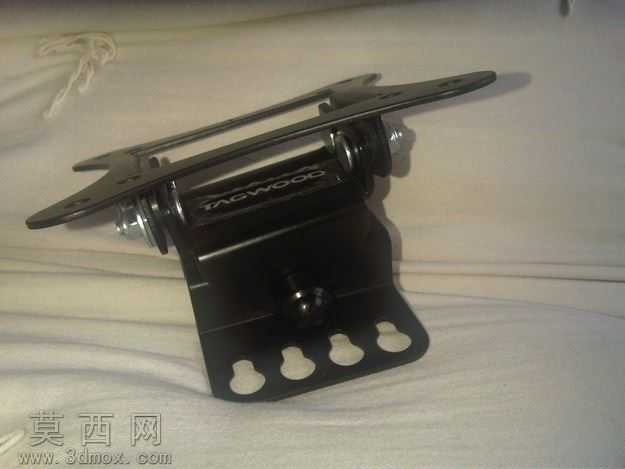

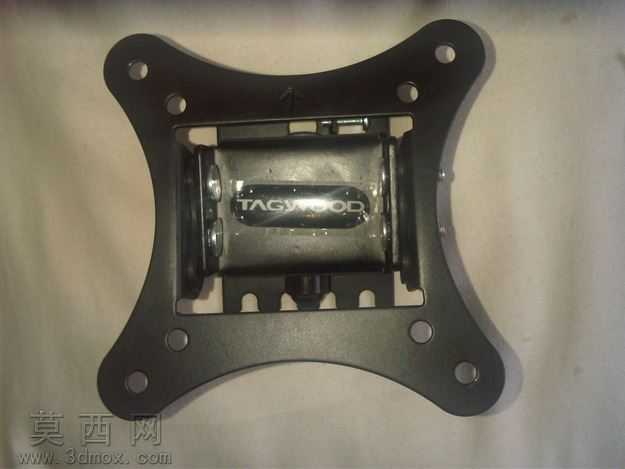

本作品为适配小尺寸液晶电视的VESA标准壁挂安装支架，整体采用三维参数化建模方式完成，建模过程中严格遵循VESA壁挂安装的通用孔位规范，对支架的安装适配性、结构承重能力进行了针对性设计。模型主体采用冲压钣金结构设计，主体背板为异形冲压成型结构，预留了四组对称分布的VESA标准安装孔位，孔位间距符合小尺寸显示设备的通用安装标准，可直接适配对应孔距的液晶电视背部安装点位。支架的连接调节部位设计了多档位角度调节结构，通过带防滑齿纹的铰接转轴实现俯仰角度的可调功能，铰接部位搭配金属紧固旋钮，旋钮表面设计了防滑滚花结构，无需额外工具即可手动完成角度锁紧操作，方便用户根据观看需求调整屏幕俯仰角度。建模过程中对钣金件的折弯圆角、冲压让位槽、安装沉孔等细节结构都做了1:1还原，所有钣金件的厚度参数均参考实际商用壁挂支架的板材厚度设定，保证结构强度符合承重要求。材质渲染方面，支架主体采用哑光黑色喷塑金属材质，还原五金支架表面的磨砂质感，紧固旋钮采用亮面镀锌金属材质，与主体黑色形成视觉区分，铰接部位的防滑齿纹做了细微的凹凸质感处理，提升模型的真实感。设计过程中充分考虑了安装场景的适配性，支架背部预留了壁挂固定的长条形调节孔位，可适配墙面安装时的孔位误差，降低安装打孔的精度要求，同时支架整体做了轻量化的镂空设计，在保证结构强度的前提下减少板材用量，降低整体重量，避免对墙面造成过大负载。模型的装配关系完全还原实际产品的组装逻辑，所有铰接部件的活动范围都做了限位约束，可在三维软件中直接模拟支架的角度调节过程，验证不同角度下的结构干涉情况，为后续的生产加工、实物打样提供精准的三维数据参考。
