翼式金属红酒开瓶器三维结构设计

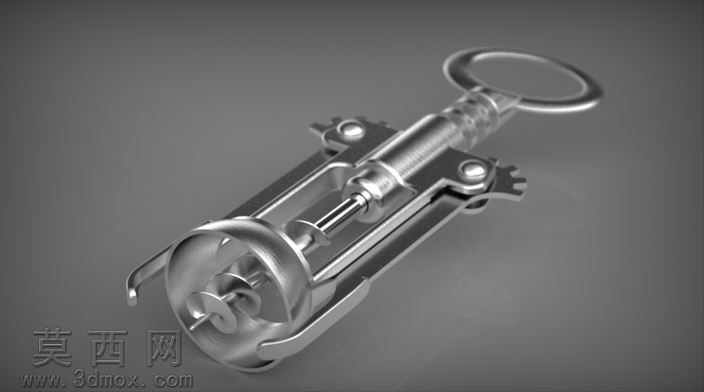

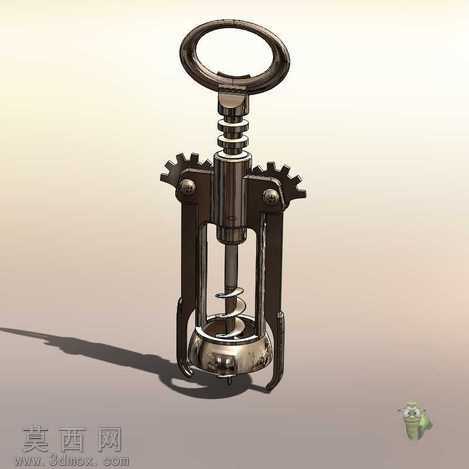

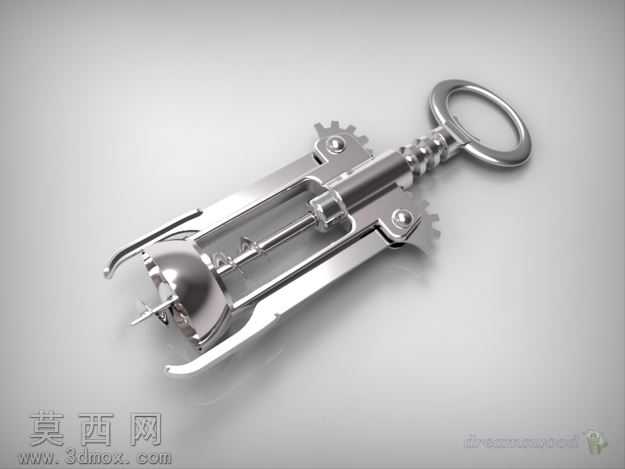

本作品为手动翼式红酒开瓶器的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循实际产品的生产加工逻辑，对每一处结构细节都做了精准还原。首先从核心功能部件螺旋钻开始建模，采用螺旋扫描命令生成带尖头的金属螺杆结构，螺杆表面的螺纹参数完全匹配实际红酒软木塞的钻入需求，尖头部分做了圆弧过渡处理，既保证钻入时的穿透力，又避免过于尖锐造成使用划伤。两侧的翼形按压臂是该款开瓶器的核心省力结构，建模时通过对称草图拉伸生成臂身主体，臂身与中部支架的连接位置做了销轴铰接结构的还原，铰接孔与销轴采用间隙配合的参数设置，保证活动结构的转动灵活性，臂身外侧做了防滑纹理的细节处理，提升按压时的摩擦力。中部的主体支架采用一体化建模思路，先绘制支架的对称截面草图，通过拉伸生成主体框架，再对框架上的齿轮啮合结构做精准建模，两侧的棘轮齿形与翼臂上的齿位完全匹配，保证按压翼臂时可以带动螺旋钻平稳上升，实现软木塞的拔出动作。顶部的吊环结构采用扫描命令生成，圆环截面直径符合人体工学握持需求，吊环与螺杆顶部的连接位置做了旋转限位结构，避免吊环随意转动影响使用。材质渲染阶段，整体主体部件赋予抛光镀铬金属材质，调整材质的反射参数与粗糙度，还原不锈钢五金件的亮面金属质感，对铰接位置的缝隙做了细微的阴影处理，突出结构的装配层次感，螺旋钻部分赋予稍暗的金属材质，区分不同部件的材质差异。设计过程中充分考量了产品的使用逻辑，各活动部件的运动行程做了限位约束，螺旋钻的最大上升行程完全满足常规红酒软木塞的拔出长度，两侧翼臂的张开角度符合人手按压的施力角度，整体结构无冗余部件，所有零件都具备实际加工可行性，装配关系完全匹配实际产品的组装流程，可直接用于产品结构验证、开模参考以及3D打印样件制作。
