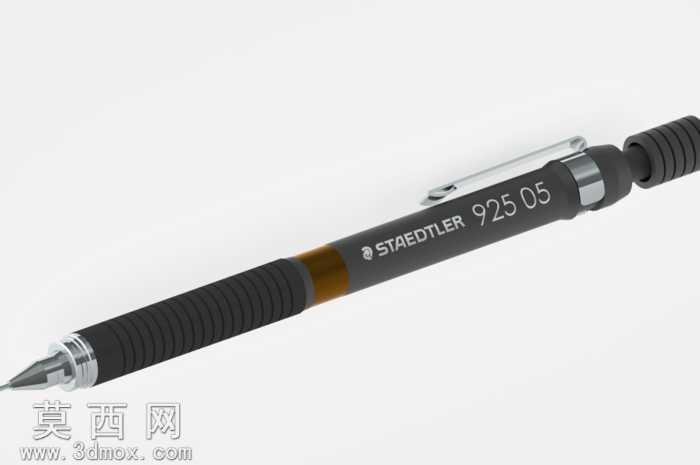

施德楼92505自动铅笔精细三维建模作品

本次建模围绕施德楼92505自动铅笔展开，以还原产品真实结构与外观质感为核心目标，在三维建模软件中完成全零件的参数化搭建。建模初期先对实物进行结构拆解，将整笔拆分为笔尖金属组件、防滑握胶段、笔身主体、笔夹、按动出芯尾盖、内部储芯管与推进机构六大模块，针对每个模块的尺寸比例进行反复校准，确保各零件装配后无干涉、间隙符合实物公差。材质渲染阶段，针对不同部件的物理特性分别调配材质：笔尖金属部分采用高反射镀铬金属材质，调整粗糙度参数模拟金属件细微的磨砂使用质感，避免镜面反射的失真问题；防滑握胶段使用哑光深灰橡胶材质，添加细微的凹凸纹理贴图还原握胶表面的防滑纹路，同时调整次表面散射参数模拟橡胶的半通透质感；笔身主体采用磨砂工程塑料材质，控制反射强度与粗糙度，还原塑料笔身细腻的哑光触感；笔夹部分使用亮面金属材质，添加轻微的磨损痕迹提升真实感；笔身印刷的品牌标识与型号文字采用凹凸贴图结合印刷材质，模拟丝印标识的轻微凸起与哑光印刷效果。结构建模上重点还原自动铅笔的核心推进机构，对内部的卡头、弹簧、储芯管、按动联动结构进行1:1复刻，所有活动部件保留合理的运动间隙，可模拟按动出芯的完整动作逻辑。建模过程中对笔身的防滑滚花纹理采用阵列建模方式，保证每一圈纹路的间距、深度完全一致，避免纹理拉伸变形；笔身与握胶衔接处的金属装饰环单独建模，添加细微的倒角处理还原金属件的加工细节。渲染阶段采用三点布光方案，主光从侧上方打亮笔身主体，勾勒出笔身的轮廓与纹理细节，辅光从另一侧补光消除暗部死黑，添加轮廓光突出金属部件的高光边缘，背景采用浅灰色渐变背景突出产品主体，调整景深参数让画面焦点集中在笔身中部的品牌标识区域，模拟产品摄影的虚化效果，最终呈现出兼具结构准确性与外观真实感的自动铅笔三维模型，完整还原了这款经典绘图铅笔的外观细节与内部构造逻辑。
