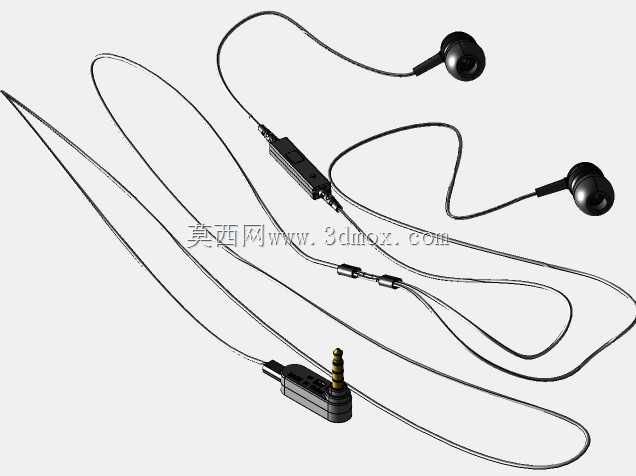

Soundmagic ES18S入耳式耳机拆解结构

　　日常做消费电子结构拆解建模时，这类有线入耳式耳机的拆分模型，能给结构设计、逆向复刻、装配工艺验证提供非常直观的参考，不用反复拆解实体样机就能理清各部件的配合关系。从实际使用场景来看，这类有线入耳耳机广泛适配手机、便携播放器、笔记本电脑等带3.5mm音频输出的设备，主打日常通勤、影音娱乐、入门监听场景的音频输出，相比头戴式耳机更便携，相比真无线耳机没有续航焦虑，对音频信号的传输稳定性也更有优势。

　　从功能特性来看，这款耳机的结构包含左右发声单元腔体、分线节点、线控模块、3.5mm音频插头四个核心功能段，线体采用多芯漆包铜线加抗拉纤维的复合结构，外层包裹TPE护套，兼顾弯折寿命和佩戴垂感；线控模块集成了微动按键与麦克风拾音孔，可实现通话拾音、播放控制、音量调节功能，腔体采用入耳式斜角出音嘴设计，搭配硅胶耳塞套能形成一定的耳道密封效果，提升低频表现同时降低环境噪音干扰。

　　做这个拆解模型的时候，核心思路是还原整机组装前的所有独立子组件状态，没有做简化合并，每个零件都保留了实际装配需要的配合公差特征：比如发声单元腔体的前后盖扣位、出音嘴的防尘网安装槽、线体与腔体连接处的应力缓冲尾套、分线块的过线孔与卡线结构、线控模块的上下盖定位柱、3.5mm插头的金属插针与注塑外壳的结合位，所有特征都按照实体零件的实际尺寸还原，没有做艺术化夸张处理。

　　从安装边界和尺寸维度来看，单个入耳腔体的最大外径控制在13mm以内，出音嘴外径4.5mm适配通用尺寸的硅胶耳塞套，线体总长度约1.2m，符合日常佩戴时从耳部到上衣口袋设备的走线长度需求；线控模块的长宽高为32mm8mm5mm，安装位置在右耳线体向下18cm处，刚好对应手持操作的舒适位置，不会因为太靠上导致操作时扯动耳机，也不会太靠下导致寻找按键不便；3.5mm插头采用四级镀金插针，长度14mm，适配绝大多数带3.5mm接口的设备保护壳开孔深度，不会出现插不到位导致的接触不良问题。

　　在结构设计的细节处理上，线体与所有硬胶部件的连接处都做了渐变直径的软胶应力缓冲结构，模拟实际产品的耐弯折设计，避免反复弯折后线芯断裂；分线块处做了倒圆角处理，减少线体分叉位置的应力集中，提升拉扯时的结构强度；发声单元腔体内部预留了10mm动圈单元的安装位，调音孔的位置和直径也按照实体产品还原，可直接用于声学结构仿真的基础模型参考。这类拆解模型对于刚接触消费电子结构设计的工程师来说，能快速理解有线耳机的装配逻辑，从零件拆分到配合公差，再到人机工程尺寸的把控，都能获得比二维图纸更直观的认知，也可用于装配工艺模拟，验证各部件组装时是否存在干涉，提前优化结构设计，减少开模后的试错成本。
