多关节定位工业机械臂结构设计方案

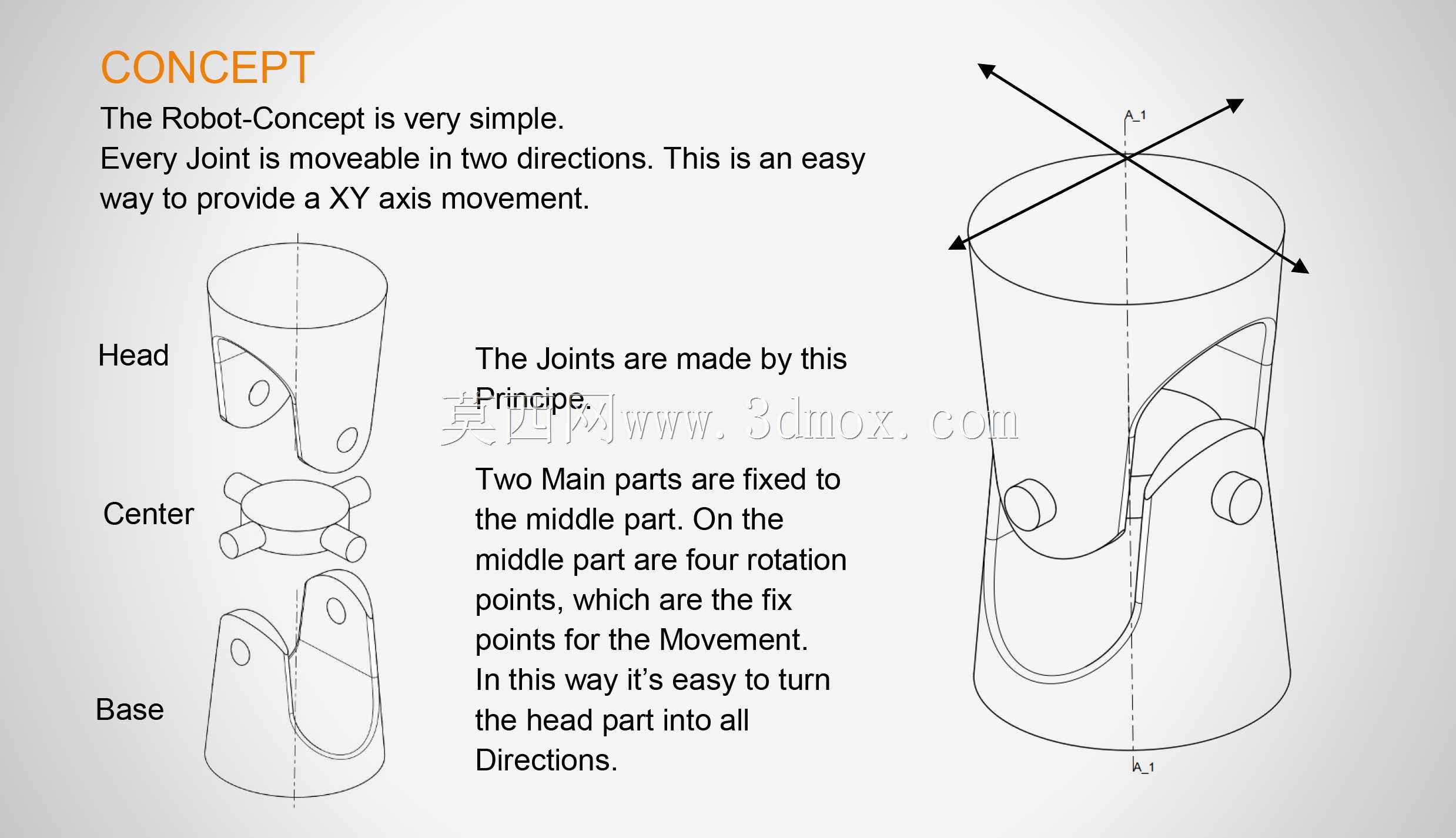

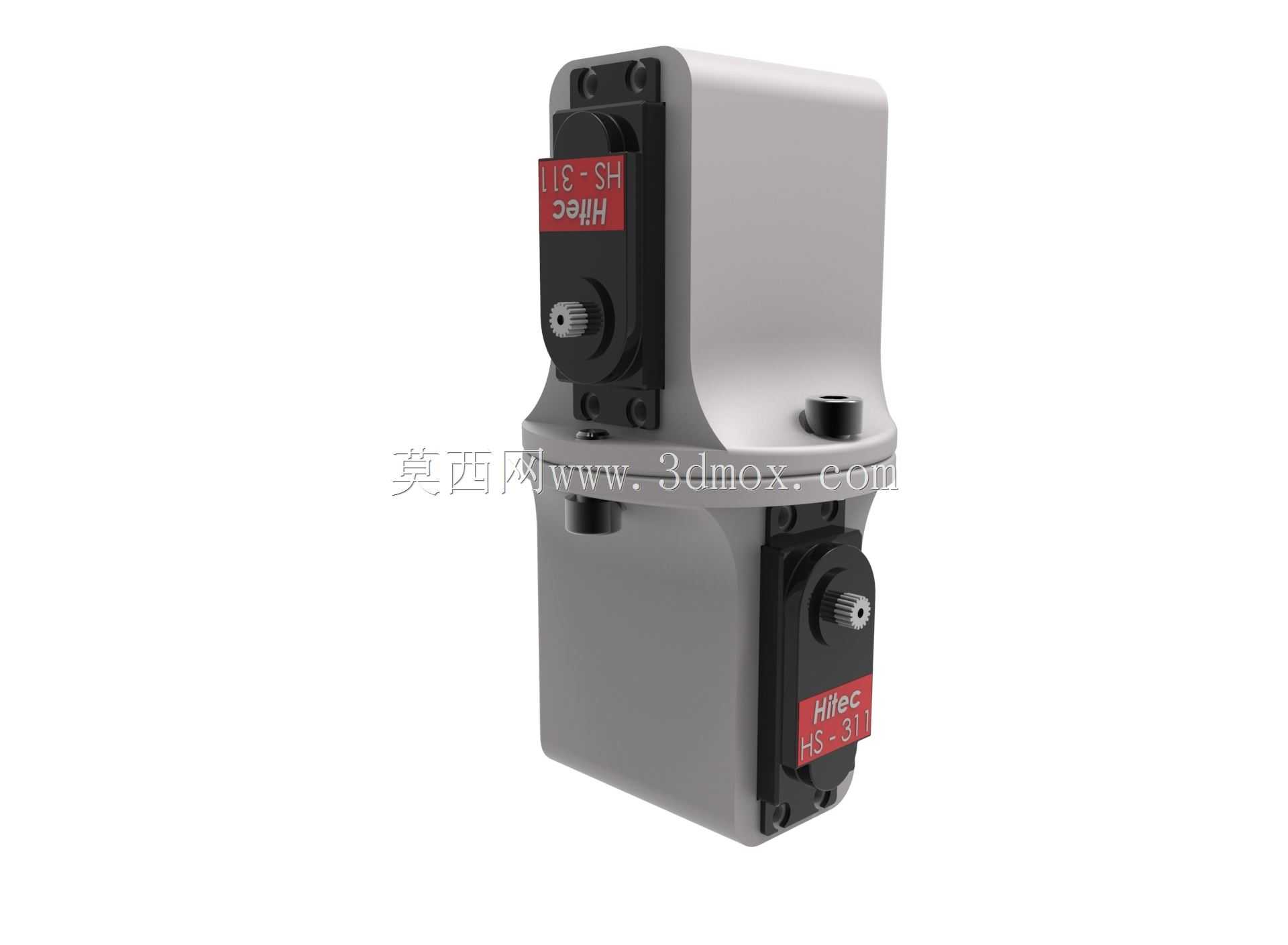

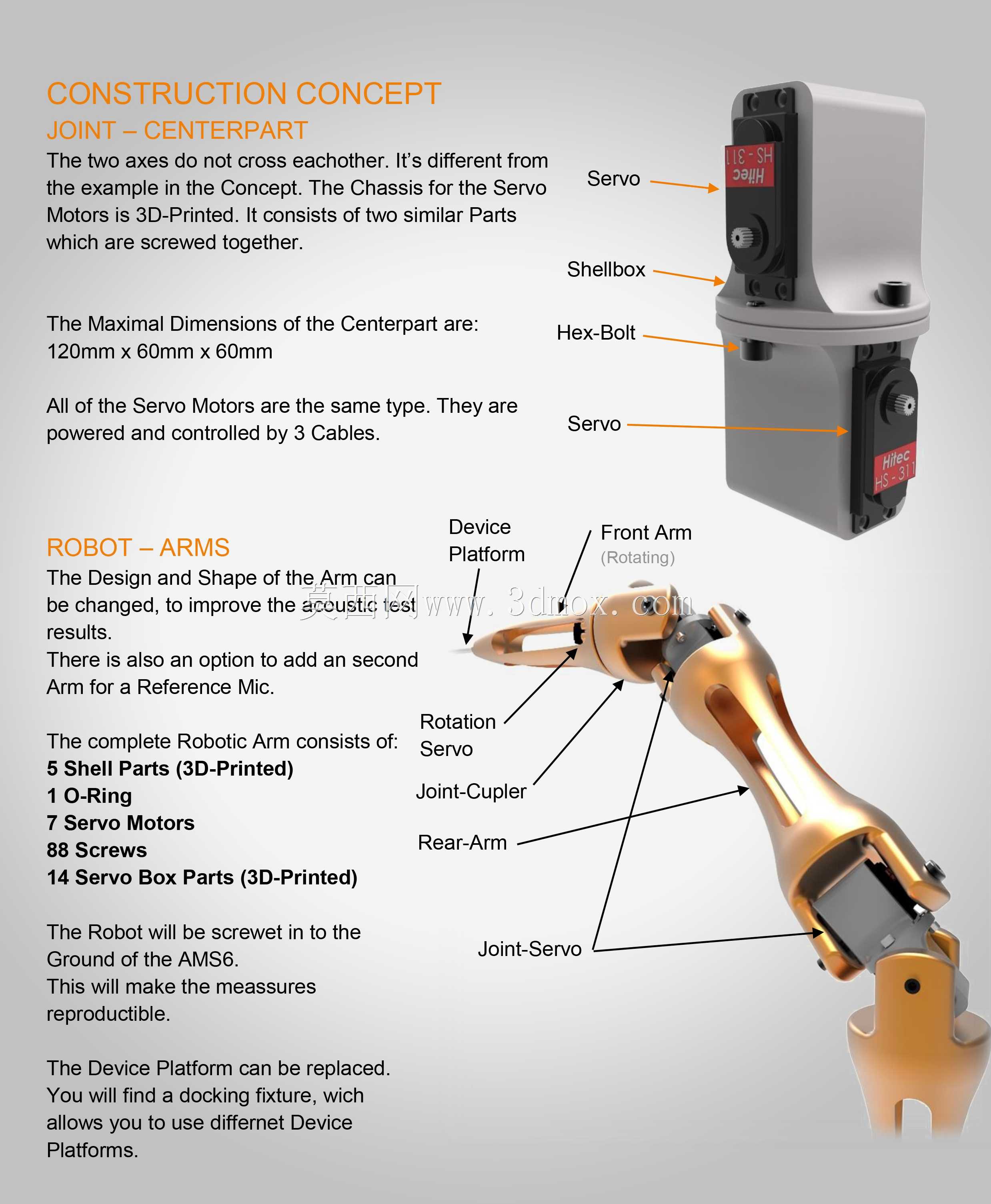

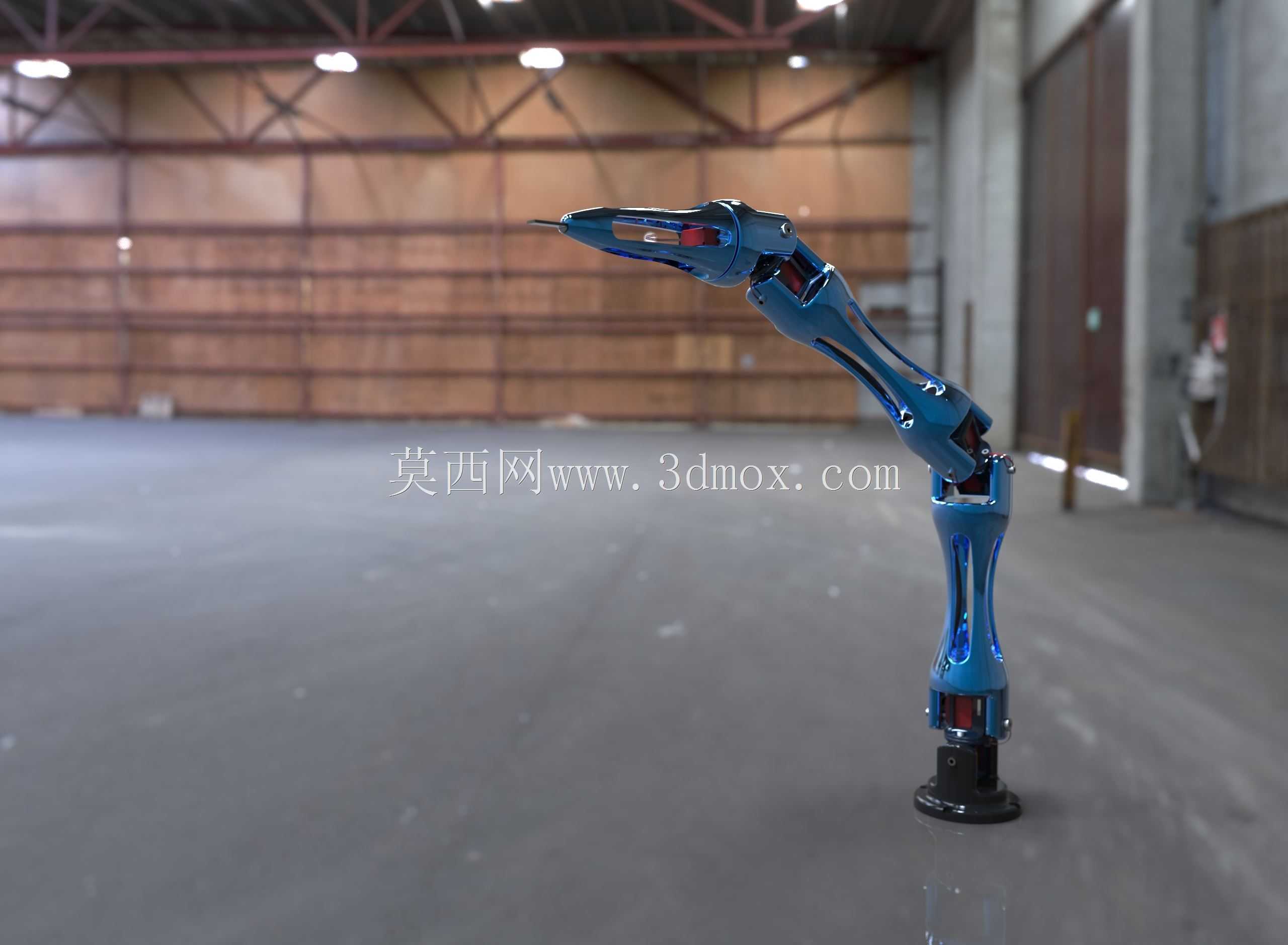

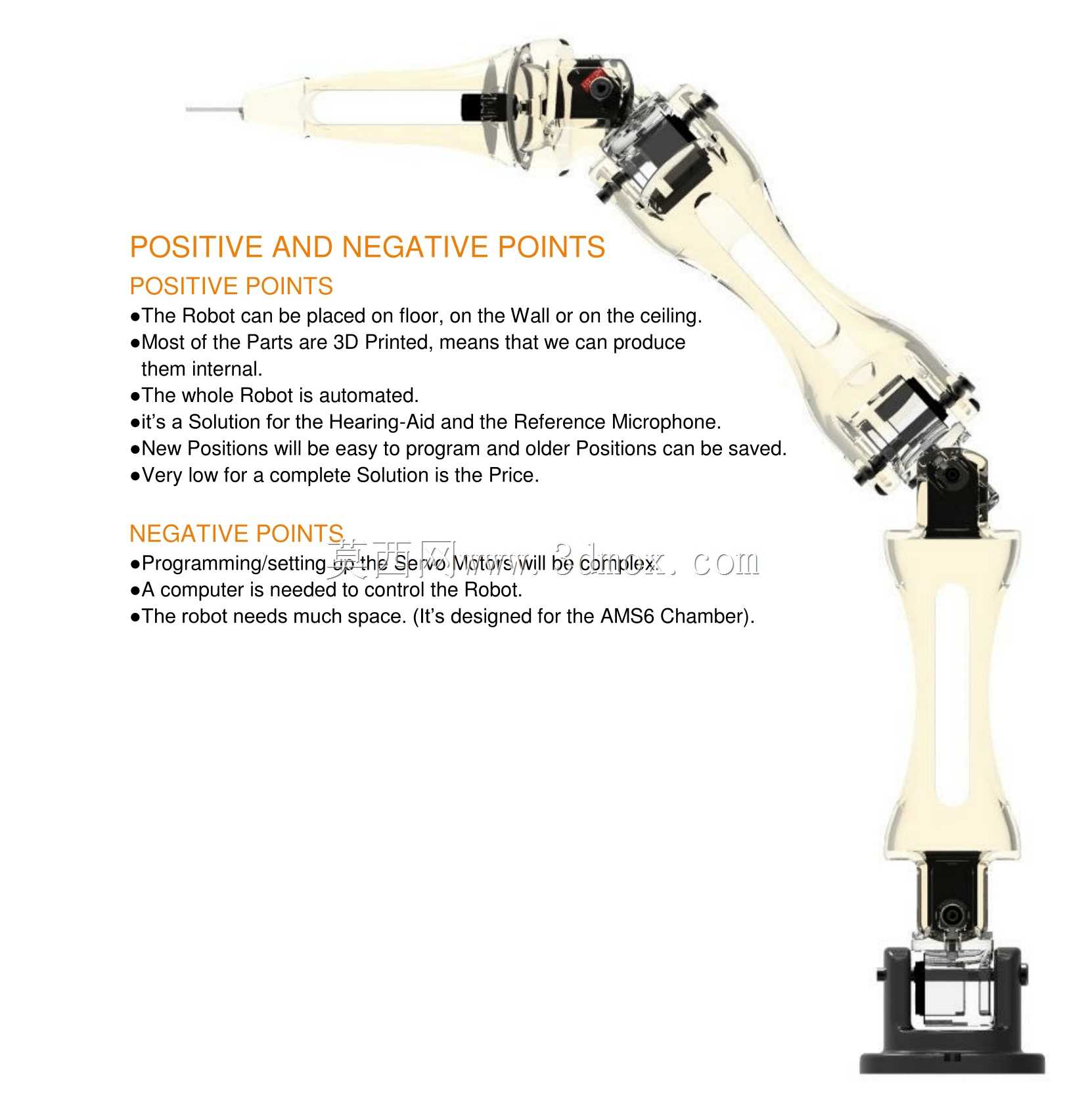

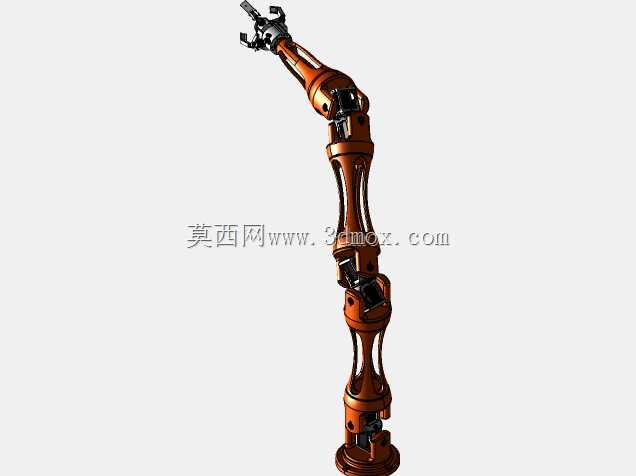

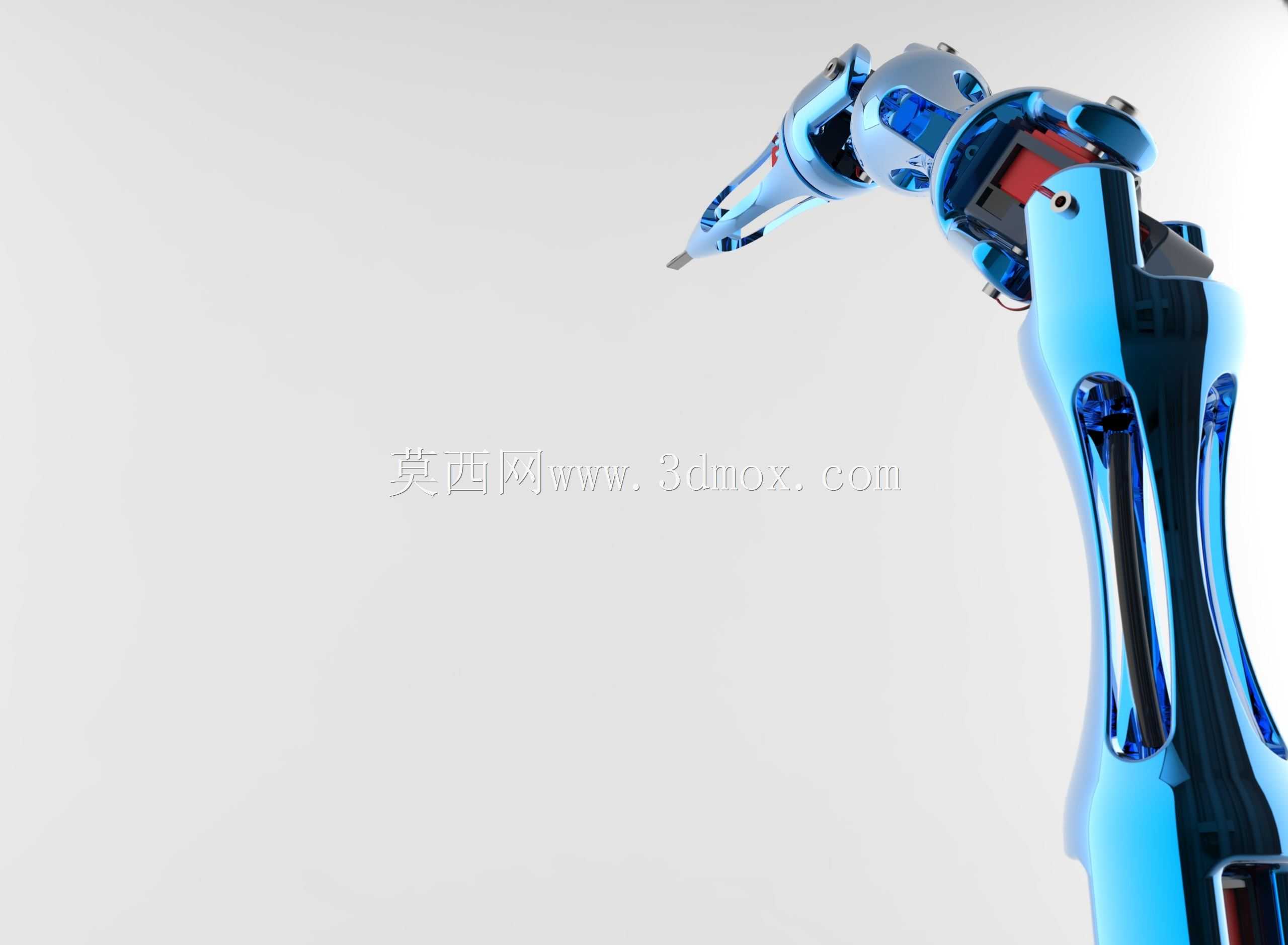

这款多关节定位机械臂主要面向精密装配、轻量物料搬运、实验室精准定位作业场景，可适配电子元器件组装、小型工件分拣、实验平台精准操作等对动作精度与姿态灵活性有较高要求的工作环节，能够替代人工完成重复性高、定位精度要求严苛的持续性作业，降低人工操作的误差率与劳动强度。在功能特性上，该机械臂的每个关节均支持双方向转动，通过中部固定的四个旋转支点作为运动基准，可实现末端执行器的全方向姿态调整，能够顺畅完成XY轴平面内的多点位移动定位，末端可根据作业需求快速更换夹爪、探针、点胶头等不同执行工具，适配多样化的作业任务。设计过程中重点优化了关节传动的布局逻辑，将核心传动部件集中布置在臂身中部区域，避免相邻关节的运动轴出现交叉干涉，保障大角度转动时的动作流畅性，同时对臂身外壳做了镂空流线型处理，在保证结构强度的前提下尽可能降低臂身自重，减少关节驱动的负载压力，提升动作响应速度。在结构配置上，臂身的驱动单元采用同规格伺服部件，动力与控制线路沿臂身内部空腔布设，避免线缆外露造成的运动剐蹭与老化风险，底座采用稳固的法兰式安装结构，可直接固定在地面或专用作业平台上，中心部件最大安装边界尺寸为120mm×60mm，整体臂身展开后可覆盖半径600mm左右的作业范围，不会占用过多的工位空间。整套机械臂包含5个3D打印成型的外壳零件、1个O型圈、7个伺服驱动单元、88个连接螺钉、14个3D打印的伺服盒零件，各部件采用模块化拆分设计，后期维护时可单独更换磨损的关节组件，无需整体拆解臂身，同时预留了标准对接夹具接口，可快速接入不同的作业设备平台，适配不同生产线的快速换产需求，无需对臂身主体结构做大规模改造即可完成功能切换。
