六轴步进驱动多关节机械臂结构设计

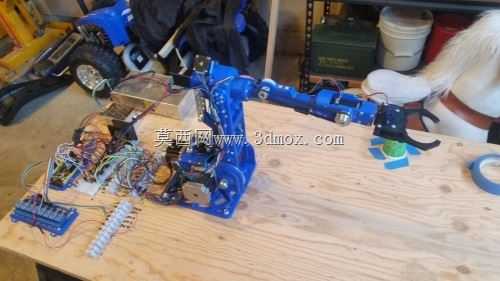

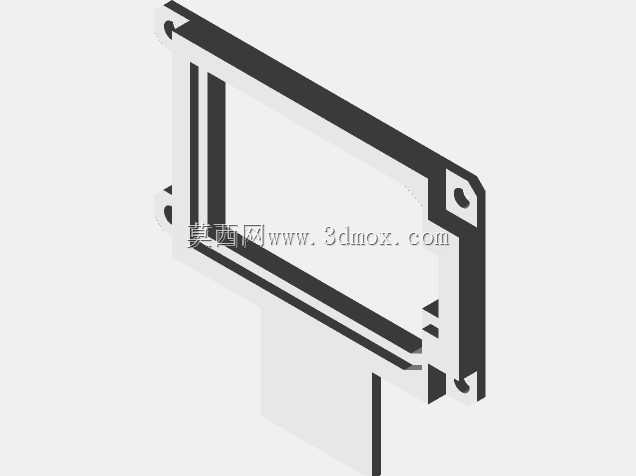

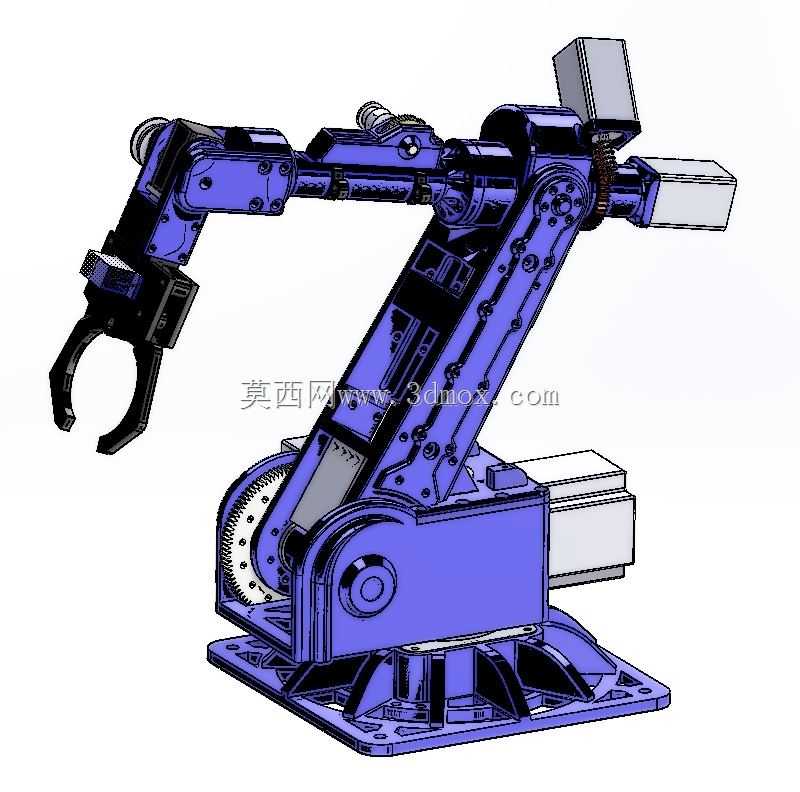

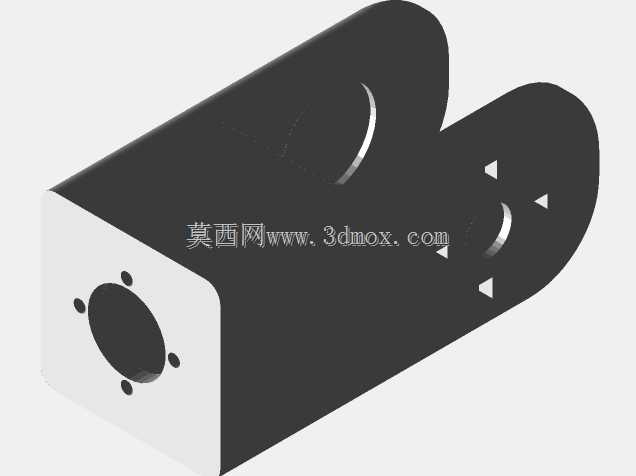

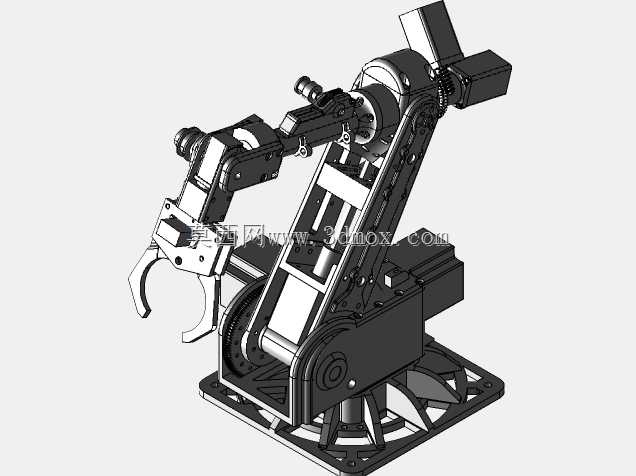

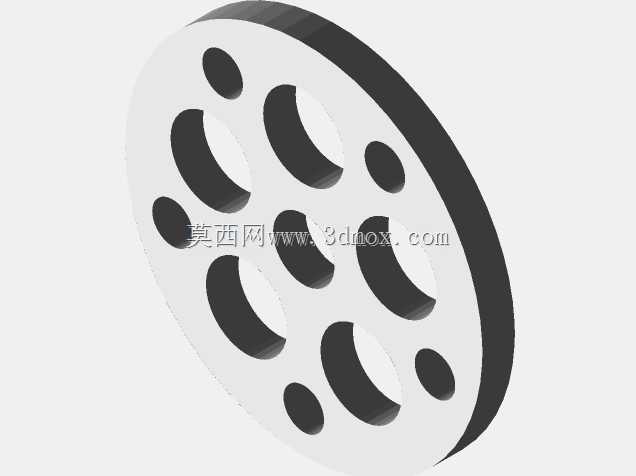

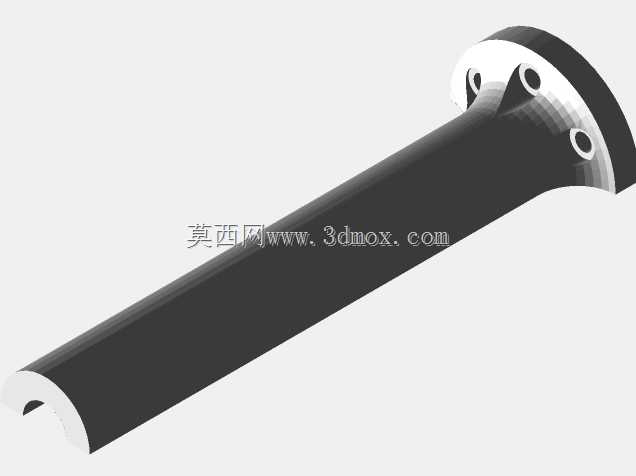

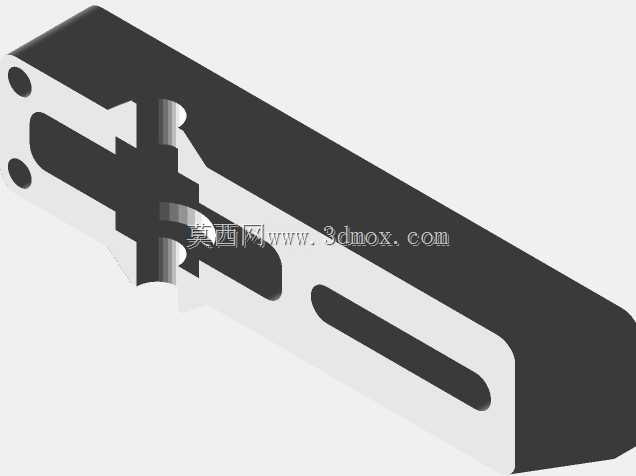

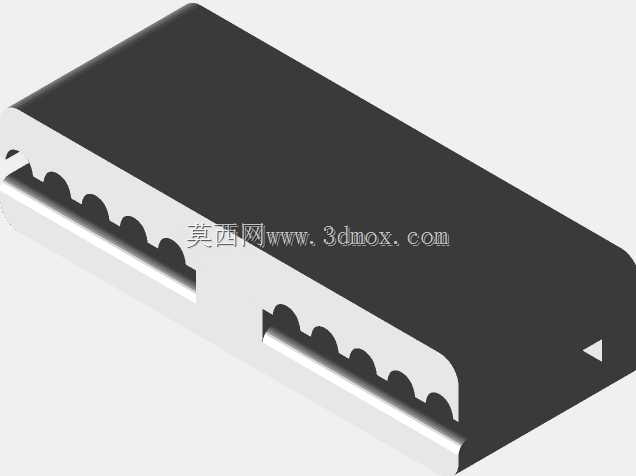

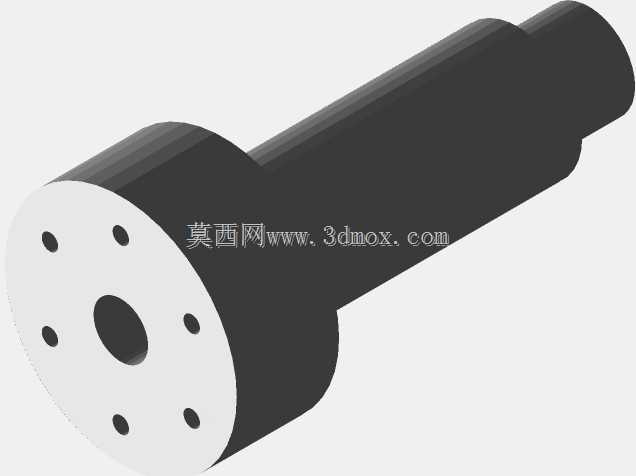

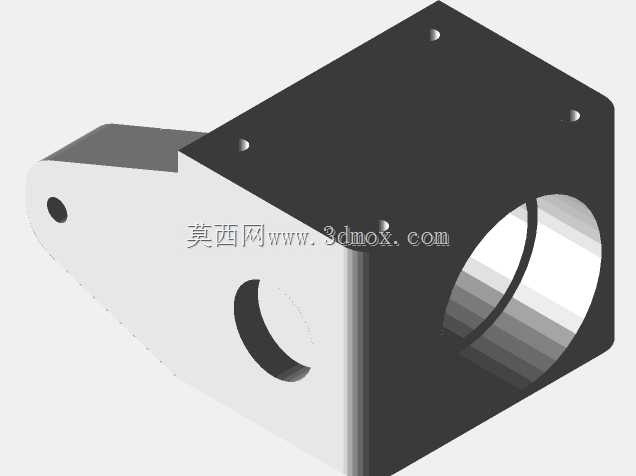

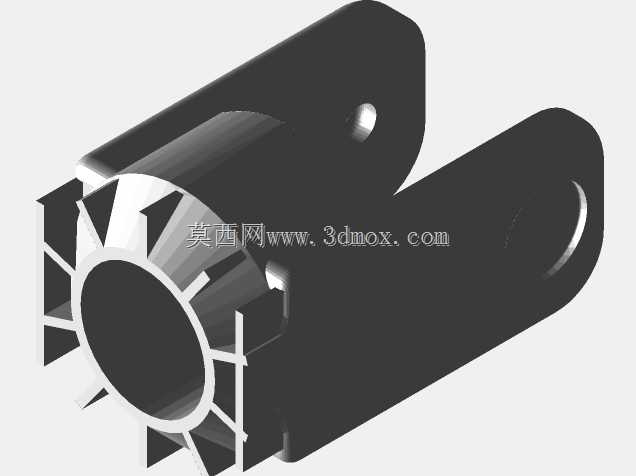

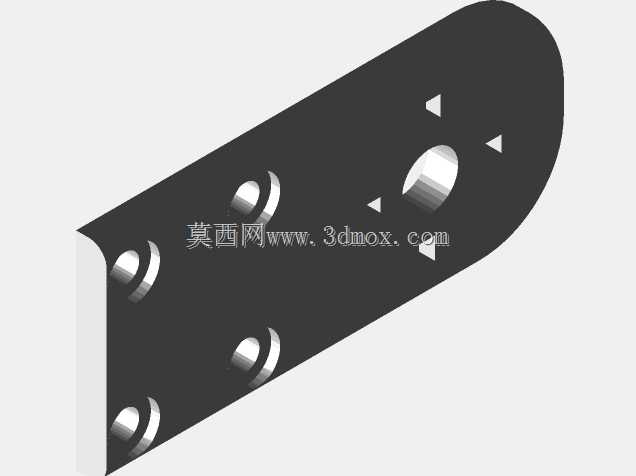

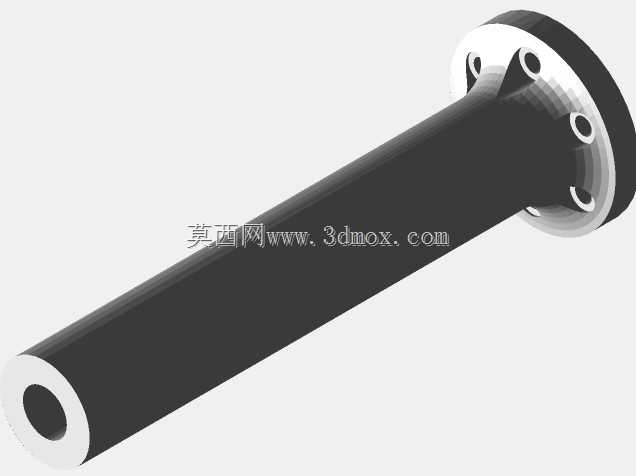

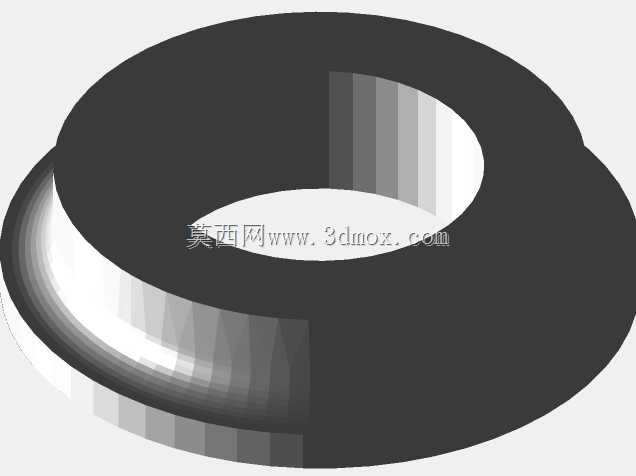

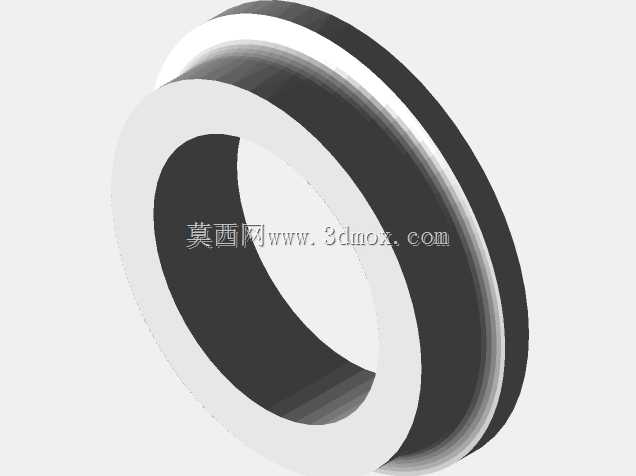

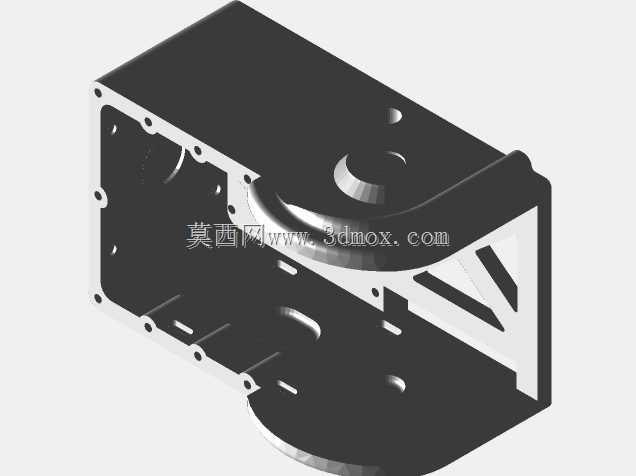

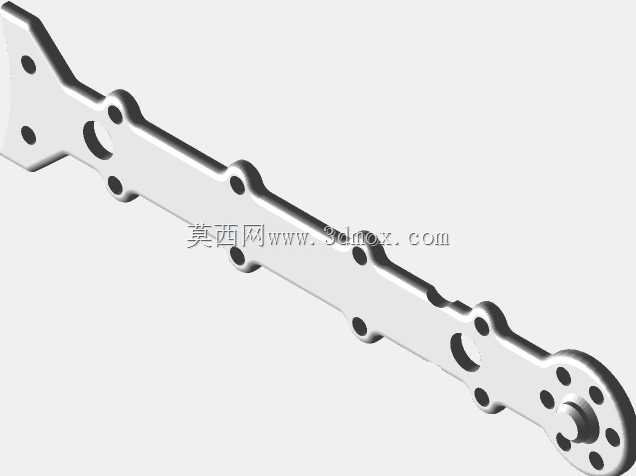

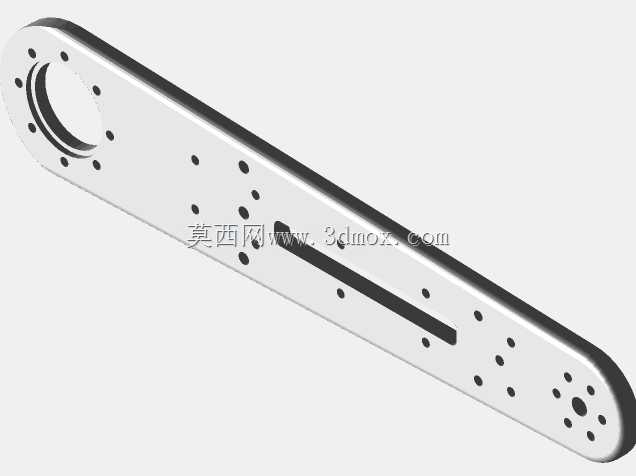

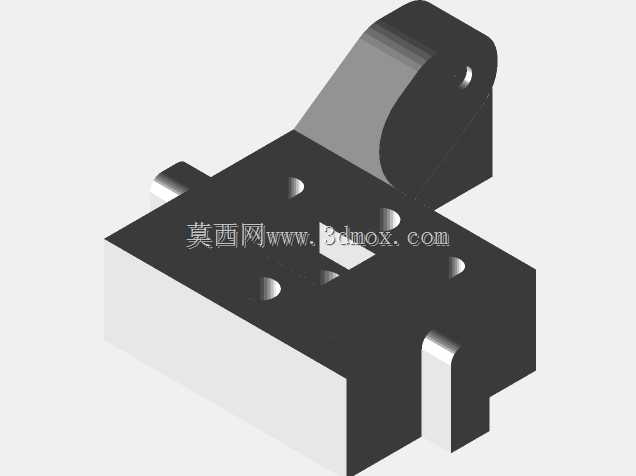

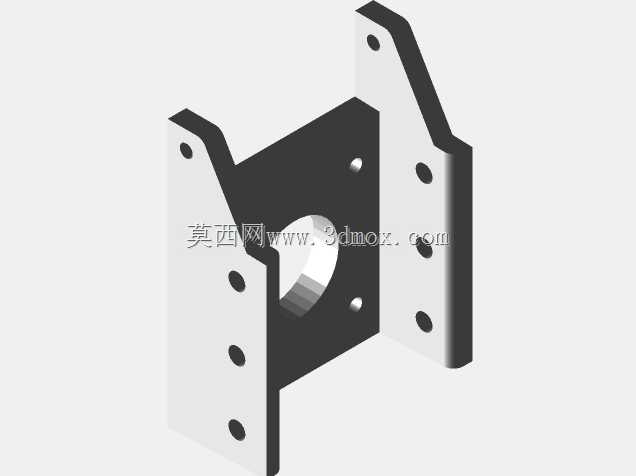

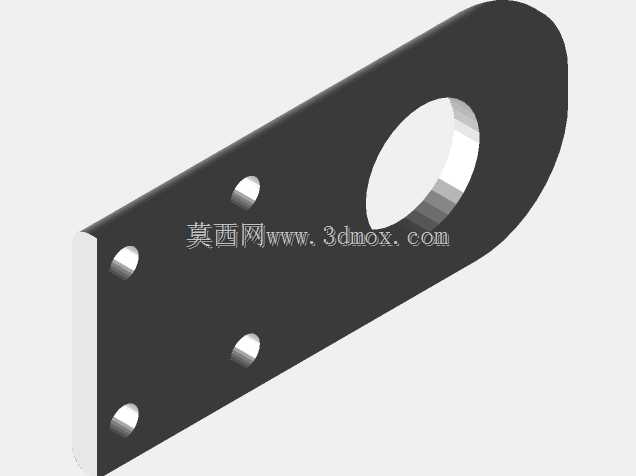

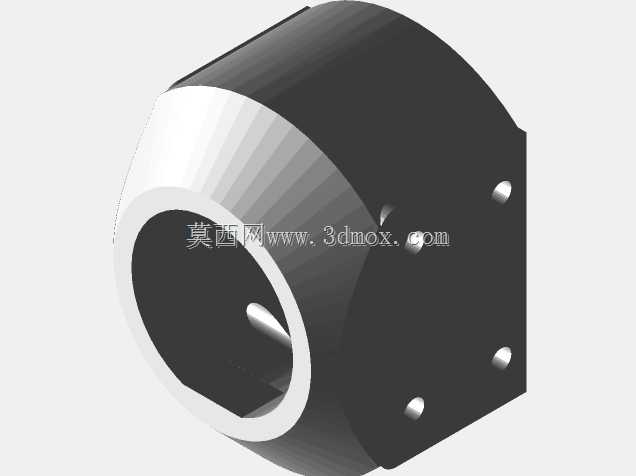

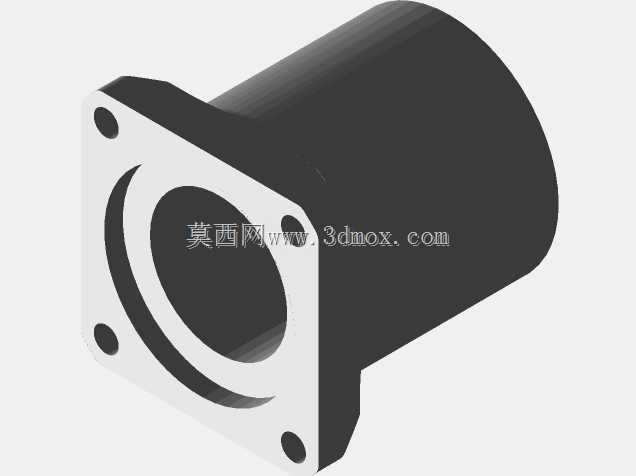

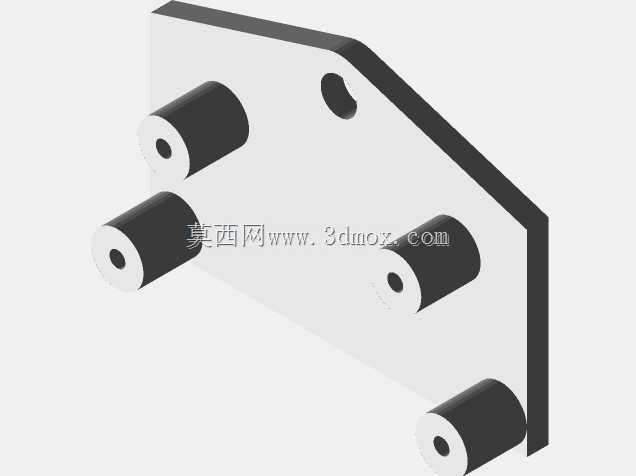

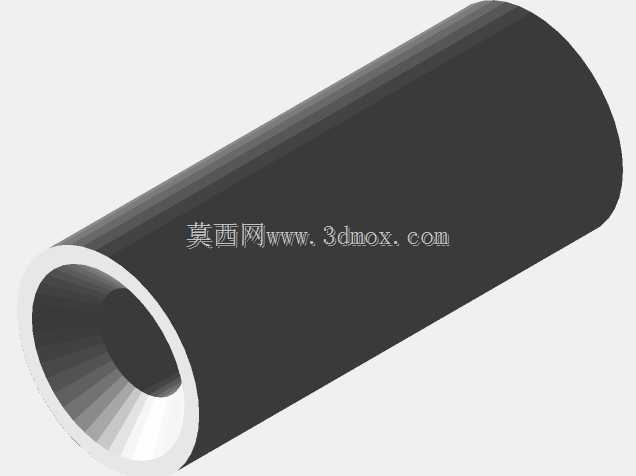

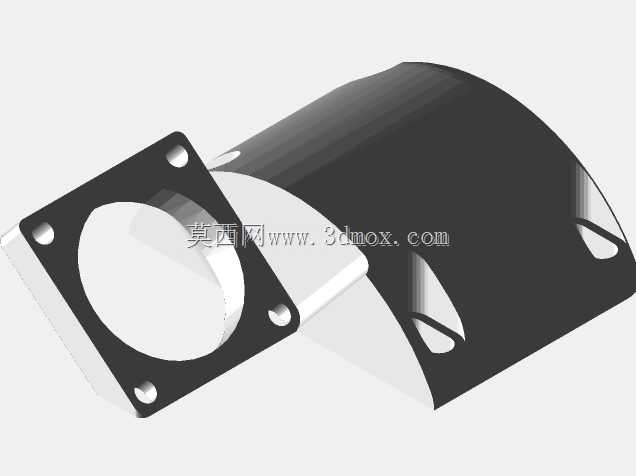

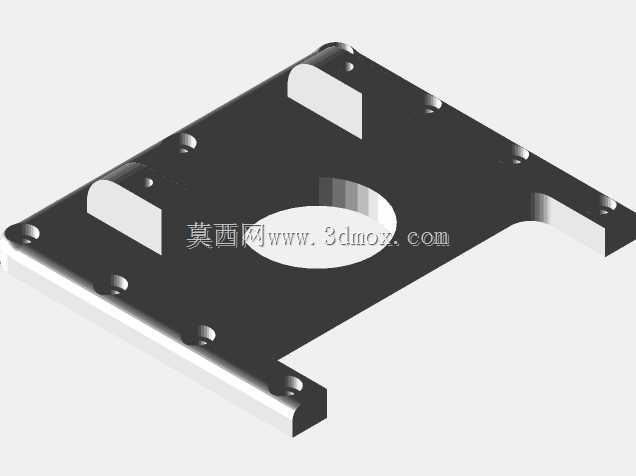

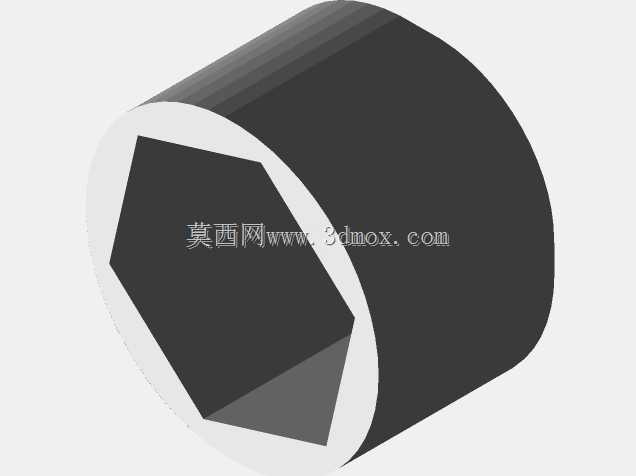

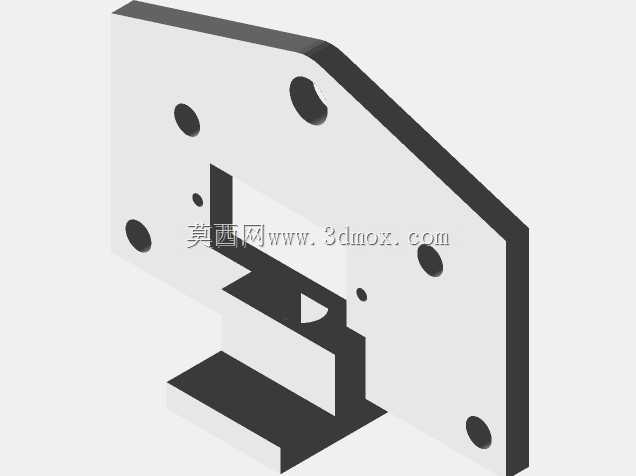

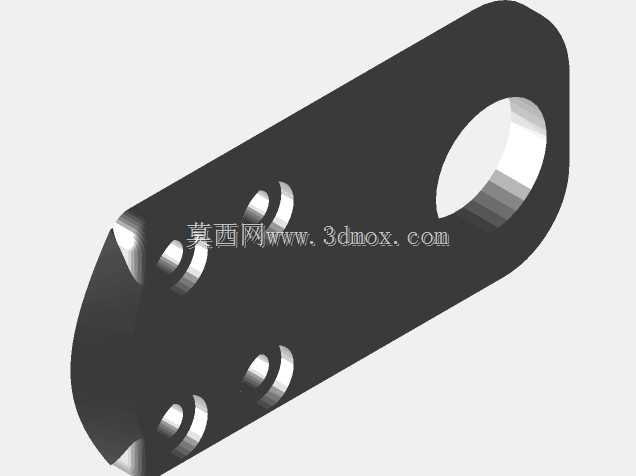

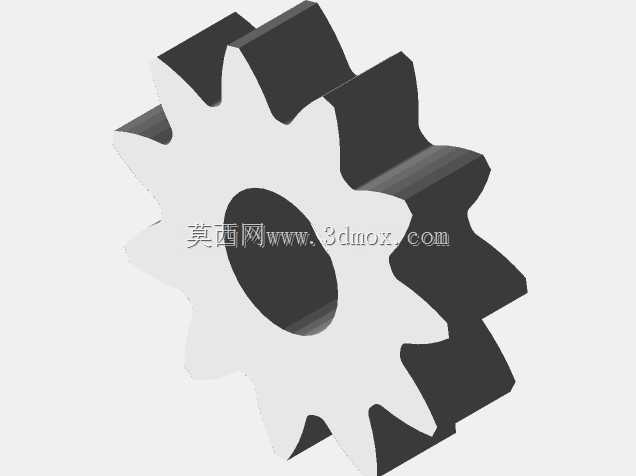

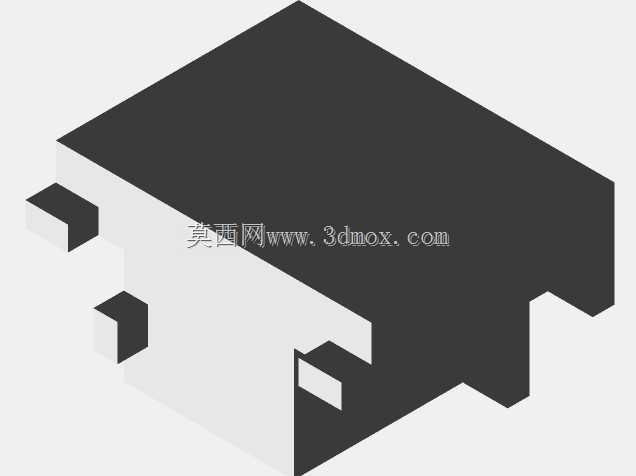

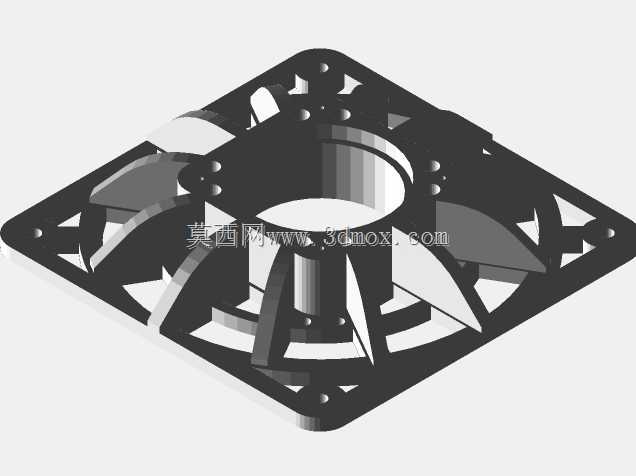

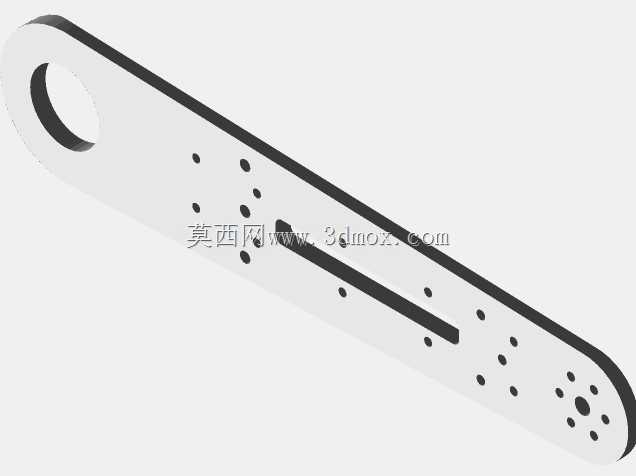

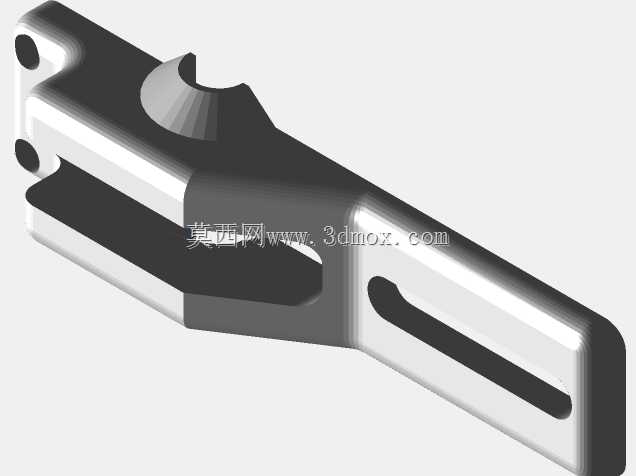

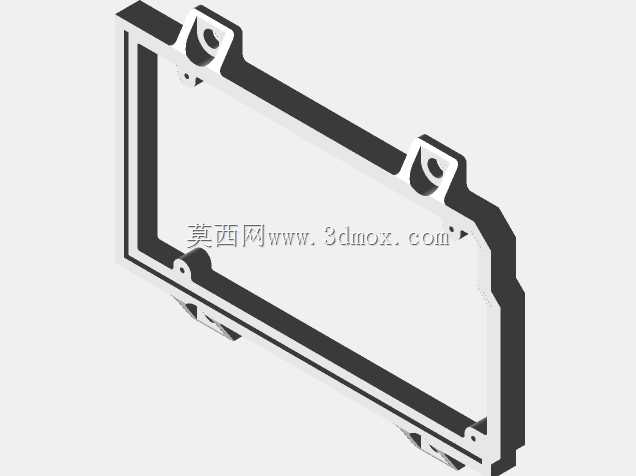

这款六轴步进驱动机械臂，是面向中小负载自动化作业场景打造的多自由度执行设备，可广泛应用于电子元器件分拣、小型零部件上下料、教学实训演示、轻型装配作业、实验室物料转运等场景，能够在有限的工位空间内完成复杂轨迹的动作输出，替代人工完成重复性、高精度要求的连续作业任务。设备末端配备气动夹爪式执行机构，可适配不同规格的小型工装夹具更换，满足夹取、吸附、推移等不同作业需求，六个关节均采用步进电机配合减速结构提供动力输出，可实现臂身整体回转、大臂俯仰、小臂俯仰、腕部旋转、腕部摆动、末端回转六个维度的独立动作控制，动作重复定位精度可满足常规轻工业装配与分拣作业的公差要求，运行过程中动作平稳，低速状态下无明显抖动，可适配固定轨迹示教、程序联动控制等多种运行模式。整体设计采用模块化的结构思路，底座部分采用带加强筋的方形安装法兰结构，可通过螺栓直接固定在工作台面、流水线侧架或者移动小车上，安装边界预留充足的螺栓孔位，适配不同工位的安装固定需求，臂身主体采用板式拼接的框架结构，在保证整体结构刚性的前提下尽可能降低臂身自重，减少关节动力负载，所有传动齿轮、走线槽、电机安装位都做了集成化布局，外部走线沿臂身内侧的专用线槽排布，避免作业过程中线缆剐蹭外部设备或者工件。各关节的限位结构做了内嵌式设计，可防止超程运行造成的结构损坏，电机与减速结构的安装位预留了调整间隙，方便后期维护时调整传动间隙、更换易损配件，末端夹爪的开合行程可根据作业需求调整夹持范围，适配不同尺寸的小型工件夹取需求。整体臂身完全伸展状态下可覆盖半径八百毫米左右的半球形作业范围，底座安装尺寸控制在三百毫米见方以内，不需要占用过大的工位空间，既可以独立作为小型作业站的核心执行单元使用，也可以多台组合搭配流水线完成多工序协同作业，在职业院校的工业机器人实训教学场景中，也可作为实操训练载体，帮助学习者掌握多轴机器人的运动逻辑、编程控制与调试方法。
